Vamzdynams, skirtiems tiekti kambarį vandeniu ar šiluma, reikia aukštos kokybės apsaugos nuo šilumos nuostolių, mechaninio įtempio ir neigiamo drėgmės poveikio, ypač kai tai susiję su išorinėmis jų dalimis.
Vamzdžių izoliacija - tai efektyvus sprendimas, užtikrinantis vamzdžių apsaugą nuo šilumos nuostolių ir užšalimo. Vamzdžių termoizoliacija padeda palaikyti tinkamą temperatūrą tiek lauko, tiek vidaus sistemose. Vamzdžių apšiltinimas po žeme yra itin svarbus siekiant apsaugoti vamzdžius nuo šalčio poveikio, ypač šaltuoju metų laiku. Lauko vandentiekio vamzdžių apšiltinimas padeda užkirsti kelią vamzdžių užšalimui ir padidina jų ilgaamžiškumą.

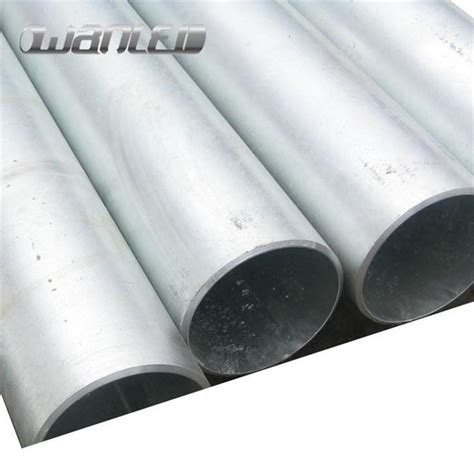

Cinkuoto plieno izoliacija yra apsauginė danga ant išorinių vamzdžių paviršių, kuri padidina jų atsparumą korozijai, mechaniniams pažeidimams ir kenksmingam aplinkos poveikiui. Tai taip pat suteikia struktūrai estetiškesnę išvaizdą, padeda padidinti transportuojamos medžiagos veikimo temperatūros diapazoną, sumažinti šilumos nuostolius ir gaisro pavojų.
Kokios medžiagos yra naudojamos
Šio tipo izoliacija pagaminta iš cinkuoto lakštinio plieno skirtingo skersmens cilindrų arba apvalkalų pavidalu, iš kurių galite pasirinkti tinkamą bet kokio išorinio vamzdyno variantą.
Cinkuotų apsauginių apvalkalų montavimas atliekamas ant anksčiau pritvirtintos šilumą izoliuojančios medžiagos:
- Poliuretano putos. Šis izoliatorius pasižymi mažu šilumos laidumo koeficientu, higroskopiškumu, ilgaamžiškumu, gerai sukimba su plienu ir apvalkalo medžiagomis ir yra naudojamas purškiant. Susitarus su klientu, putplasčio poliuretano (PPU) vamzdžiuose yra UEC sistema (operacinis nuotolinis valdymas). Tai leidžia jums realiu laiku gauti informacijos apie plieninio vamzdžio ir apvalkalo pažeidimus, drėgmės vietų atsiradimą šilumą izoliuojančiame sluoksnyje, signalinio laido veikimo sutrikimus.
- PPU apvalkalas - gaminiai iš putplasčio poliuretano, pagaminti suskaidytų cilindrų, puscilindrų, surenkamų elementų pavidalu. Jie tvirtinami ant vamzdžio išilgai lygintuvo.
- Polimerinės mineralinės putos. Medžiaga turi mažą vandens absorbcijos koeficientą, gerai sulaiko šilumą dujotiekyje. Putplasčio polimero mineralinės izoliacijos (PPM) kaina yra mažesnė nei kitų šilumos izoliatorių variantų.
- Ekstruzinis polietilenas. Manoma, kad vamzdžių izoliacija ekstruziniu polietilenu yra sustiprinta (VUS). Jis naudojamas gamykloje, sudaro visiškai vandeniui atsparų sluoksnį, atsparų ekstremalioms temperatūroms ir įvairių cheminių junginių bei agresyvios aplinkos poveikiui.
- Guma - bituminė mastika. Atlieka metalinių vamzdžių hidroizoliacijos funkciją, nedarant įtakos jų šilumos laidumo sumažėjimui. Izoliacijos su kaučiuko-bitumo mastika technologija apima kelių sluoksnių klojimą: gruntą, kuris padidina metalinių paviršių sukibimą, polimero-bitumo mastikas ir neaustinis audinys armavimui.
VUS izoliacinių vamzdžių, pagamintų iš presuoto polietileno ir lipnių juostų, techninė specifikacija.
Reikalavimai vamzdžiams, esantiems VUS izoliacijoje, yra reguliuojami pagal GOST R 51164-98 ir GOST 9.602-2005 - nuo 2020 m. Birželio 1 d. Pakeistą GOST 9.602-2016. 2020 m. Spalio 7 d. Techninio reglamentavimo ir metrologų agentūra Nr. 1327-st.
Be to, pirmiau minėti standartai yra pagrindas rengiant norminę dokumentaciją (ND), naudojamą apsaugoti nuo korozijos tam tikrų tipų vamzdynus, patvirtintus nustatyta tvarka ir suderinus su Rusijos „Gosgortekhnadzor“.
VUS izoliacija taikoma plieniniams elektriniu būdu suvirintiems ir besiūliams vamzdžiams, kurių standartinis dydis yra nuo 57 mm iki 1720 mm, kurie naudojami požeminiams naftos ir dujų vamzdynų, pramoninių vamzdynų, kompresorių, dujų paskirstymo, siurbimo ir siurblinių klojimams kloti vyksta įvairiose klimato zonose esant aplinkos temperatūrai nuo -45 iki +60 ° C.
Labai sustiprinta izoliacija skirta išorinei plieninių vamzdžių apsaugai nuo korozijos nuo korozinių dirvožemių, atmosferos korozijos, biokorozijos, dirvožemio vandens ir klastingų srovių (kintamos ir pastovios). Vamzdžiai su išorine trijų sluoksnių izoliacija, kurią gamina gamykla, taip pat atsparūs mechaniniam vamzdžio korpuso įtempimui iš išorės ir naudojami klojant vamzdynus naudojant kryptinio gręžimo metodą, kai vamzdžių stygos traukiamos per šulinius, taip pat klojant vamzdžius uolėtose dirvose su akmenukų ir žvyro intarpais. Svarbi šios izoliacijos savybė yra ekologinis saugumas aplinkai. Atrodo, kad tokio tipo danga, pagrįsta ekstruziniu polietilenu, pakeičia pasenusius vamzdžių apsaugos nuo korozijos metodus, pagrįstus bitumu, izoliacine mastika ir polimerinėmis lipniomis juostomis.
VUS izoliacijos įrengimo technologinis procesas
- Ateinantis vamzdžių patikrinimas, ar laikomasi GOST ar TU reikalavimų.
- Vamzdžio išorinio paviršiaus kokybės kontrolė.
- Vamzdžio paviršiaus sprogdinimas nuo rūdžių ir alyvos dėmių.
- Išankstinis indukcinis šildymas ir išorinio vamzdžio paviršiaus chromavimas.
- Pagrindinis indukcinis vamzdžio šildymas iki 150-200C.
- Purkškite epoksidinę dangą.
- Lipnaus pagrindo tepimas ant vamzdžio.
- Ekstruzinio polietileno naudojimas ant vamzdžio.
- Izoliuotų vamzdžių aušinimas vandeniu ir dielektrinis dangos tęstinumo valdymas.
- Nuvalykite vamzdžių galus nuo dangos.
- Dangos ir žymėjimo priėmimo bandymai.
Dėl šiuolaikinės VUS išorinės izoliacijos technologijos gamykloje gauname:
- Didelis polietileno VUS izoliacijos sukibimo laipsnis su vamzdžiu (ne mažiau kaip 35 N/cm2).
- Didelis atsparumas katodiniam lupimui.
- Padidėjęs dangos atsparumas mechaniniam įtempimui.
- Pasižymi didelėmis dielektrinėmis charakteristikomis (daugiau nei 5kV).
- Nepralaidus vandeniui, nėra drėgmės pralaidumo laipsnio ir vandens prisotinimo.
- Pagerintos dujotiekio veikimo temperatūros charakteristikos nuo minus 45 ° С iki plius 60 ° С.
- VES išorinės izoliacijos tarnavimo laikas yra ne trumpesnis nei viso dujotiekio projektinis tarnavimo laikas (35-50 metų).
Mūsų įmonėje galite užsisakyti VUS izoliacijos vamzdžius, pagamintus pagal šiuos projektus pagal GOST R 51164-98 ir GOST 9.602-2016, taip pat technines specifikacijas (TU), kurie yra įtraukti į UAB „GAZPROM“, „Lukoil“ registrą, Transneft.
VUS izoliacijos konstrukcijos
Konstrukcija Nr. 1: Trisluoksnė polimero danga
- Dangos storis yra ne mažesnis kaip 2 mm.
- Gruntas, pagamintas iš termoreaktingų dervų.
- Karšto lydalo polimerų sluoksnis.
- Apsauginis sluoksnis, kurio pagrindas yra ekstruzinis polilofinas.
Konstrukcija Nr. 2: Dviejų sluoksnių polimeras
- Karšto lydalo polimerų sluoksnis.
- Apsauginis sluoksnis, kurio pagrindas yra ekstruzinis polietilenas.
(Ši konstrukcija naudojama vamzdžiams, naudojamiems montuojant be tranšėjos.)
Konstrukcija Nr. 3: Kombinuotas polietileno juostos ir ekstruzinio polietileno pagrindu
- Polimerinis gruntas.
- Vienas lipnios polietileno juostos sluoksnis, ne mažesnis kaip 0,45 mm storio.
- Apsauginis sluoksnis, kurio pagrindas yra ekstruzinis polietilenas.
Konstrukcija Nr. 4: Polimerinė juosta
- Polimerinis gruntas.
- Izoliacinė juosta su ne mažesniu kaip 0,45 mm storio lipniu sluoksniu (viename sluoksnyje).
- Mažiausiai 0,6 mm storio apsauginis apvalkalas su lipniu sluoksniu (viename sluoksnyje).
Konstrukcija Nr. 5: Polimero-bitumo juostos vamzdžio skersmuo iki 1020mm
- Izoliacijos storis ne mažesnis kaip 4,0 mm.
- Bituminis arba bitumo-polimerinis gruntas.
- Mažiausiai 2,0 mm storio polimero-bitumo juosta (dviem sluoksniais).
- Mažiausiai 0,6 mm storio apsauginis polimero įvyniojimas su lipniu sluoksniu (viename sluoksnyje).
Konstrukcija Nr. 7: Mastika
- Izoliacijos storis ne mažesnis kaip 7 mm.
- Bitumas arba polimero-bitumo gruntas.
- Izoliacinis bitumas arba bitumo-polimero mastika arba pagaminti iš asfaltu dervotų oligomerų, sutvirtinti dviem stiklo pluošto (stiklo pluošto) sluoksniais.
- Išorinio apvalkalo sluoksnis.
Cinkuotų apsauginių dangčių paskirtis
Galvanizuotas korpusas yra cilindro formos gaminys su suraizgytomis drenažo šonkaulėmis. Jis montuojamas kaip apsauginis hidroizoliacinis apvalkalas ant atvirų vamzdynų su šilumą izoliuojančiu mineralinės vatos arba putų poliuretano apvalkalu, padengtu hidroizoliacine plėvele. Pagrindinė šių produktų taikymo sritis buvo vamzdynų tiesimas šilumos trasoms.
Vamzdžiai su poliuretano putplasčio izoliacija cinkuotuose dažnai naudojami kaip panaudotų šilumos tinklų su padidėjusiu avaringumu pakaitalas. Senų šildymo linijų keitimas naujomis izoliuoti vamzdžiai - ekonomiškesnė priemonė nei nuolatinė sugedusių konstrukcijų priežiūra ir remontas.
Taip pat izoliuoti gaminiai sėkmingai naudojami šalto ir šilto vandens tiekimo tinklams, dujotiekiams ir naftos vamzdynams kloti.
Dangos reikalavimai, savybės ir specifikacijos
Atviro vamzdynų klojimo atveju, siekiant apsaugoti vamzdžių šiluminę izoliaciją, jie atliekami spiraliniu būdu valcuotu apvalkalu, pagamintu iš 1 arba 2 klasės plono lakštinio cinkuoto plieno (GOST 14918-80), laikantis SNiP 2.0414-88.
Korpuso paviršius, pagal GOST, išorėje turėtų būti visiškai lygus arba su nereikšmingomis išilginėmis juostomis ir banguotumu, kuris neviršija vamzdžio sienelės storio už leistinų ribų, viduje jis turėtų būti šiurkštus. Abiejuose paviršiuose neturi būti burbuliukų, įtrūkimų ir pašalinių medžiagų.
Pagrindinės gaminių techninės charakteristikos:
- Sienos storis - 0,55 - 1,0 mm.
- Išorinių skersmenų diapazonas - nuo 100 iki 1600 mm.
- Tiesių sekcijų ilgis yra 8-12 m vamzdžiams, kurių skersmuo mažesnis nei 219 mm, ir 10-12 m, jei gaminių skersmuo yra 273 mm.
Apsauginės dangos privalumai ir trūkumai
Cinkuotų korpusų privalumai:
- Lengvas svoris (cinkuoto plieno lakštai turi didelį plotą, o tuo pačiu ir mažai sveria).
- Paprastumas ir paprastumas montuoti ant jau surinktų konstrukcijų.
- Visiškas pasirengimas montuoti.
- Didelio stiprumo turėjimas.
- Ilgaamžiškumas.
- Visų priešgaisrinės saugos ir statybos kodeksų laikymasis.
- Kompaktiškumas ir paprastas transportavimas.
- Estetinė išvaizda.
- Galimybė naudotis tiek patalpų išorėje, tiek viduje.
Trūkumas yra tai, kad eksploatacijos metu reikia periodiškai tikrinti pažeidimus, o po to netinkama naudoti dalis pakeičiama nauju to paties dydžio gaminiu.
Jungiamųjų detalių konstrukcijos ir tipai
Komunalinių tinklų erdvinė konfigūracija yra sudėtinga, juose yra uždarymo ir valdymo matavimo vožtuvai. Todėl, norint izoliuoti tokias konstrukcijas, reikia ne tik tiesių sekcijų, bet ir įvairių formų elementų: trišakių, posūkių, perėjimų, kištukų ir kt.
Tiesus pjūvis
Tai yra paruoštas montuoti produktas atviro cilindro pavidalu. Jis montuojamas sutapus su kitais segmentais, tvirtinamas spynomis - skląsčiais, savisriegiais ar kniedėmis.
Pagrindiniai standartiniai tiesių lukštų dalių dydžiai:
- Ilgis - nuo 470 mm iki 1000 mm.
- Išorinis skersmuo - nuo 60 mm iki 500 mm (10 mm žingsneliais), nuo 90 mm iki 1000 mm (10 mm žingsniais).
- Skylės tvirtinimo detalėms - 4-6 vnt. kurių skersmuo 2,7 mm savisriegiams varžtams arba 3-6 vnt.
Alkūnės
Dalys, pagamintos iš cinkuoto plieno, kurio storis 0,55; 0,7; 1,0 mm, kai lenkimo spindulys yra 90 arba 45 laipsnių. Jie naudojami tose vietose, kur dujotiekis keičia kryptį, kad būtų apsaugota formos elementų šilumos izoliacija.
Tee
Tees apsaugo vamzdžių tinklo šakos taškus. Galimos kelios versijos: apvalus T formos 90 laipsnių kampas; tiesiai su tuo pačiu vamzdžių ilgiu; sutrumpėjusiu pečių ilgiu 30 ir 45 laipsnių kampu. Jie montuojami taip pat, kaip tiesios linijos gaminiai su sutapimu, pritvirtinti prie savisriegių varžtų metalams (pvz., Klaidoms) ar kniedėms.
Galinė dangtelis / perėjimas
Galinės dangteliai - skirti šilumą izoliuojančiam sluoksniui vamzdynų gale apsaugoti. Susideda iš dviejų dalių su zig-skylėmis, tvirtinimo skylėmis ir savisriegiais. Perėjimas yra paruoštas montuoti tiesus apvalkalo skyrius, turintis koncentrinę ar ekscentrinę formą. Jame yra vienas išilginis ir du skersiniai kraigai, skylės tvirtinimo detalėms ir reikalingas savisriegių sraigtų skaičius. Jis apsaugo jungiamąsias detales, montuojamas skirtingų skersmenų arba iš skirtingų medžiagų vamzdžių sandūroje.
Cepelinai
Cepelinai yra apskritos formos gabalai, sudaryti iš segmentų (žiedlapių). Kiekvieno segmento krašte yra kniedės ir kiaurymės (savisriegiai sraigtai). Cepelinai naudojami cisternų ir cisternų galų izoliacijai.
Vožtuvų ir flanšų apvalkalai
Jie pagaminti nuimamos dėžės pavidalu su reikalingais zigais ir specialiais užraktais - skląsčiais, skirti tvirtai ir patikimai pritvirtinti gaminio dalis. Jie tarnauja kaip šilumą izoliuojančio sluoksnio apsauga nuo neigiamo aplinkos poveikio uždarymo įtaisų, įvairių prietaisų, vamzdynų sistemos jungių jungčių vietose.
Kūgiai
Kūginiai apvalkalai yra kūginės formos kūginės dangos rūšis su išilginėmis ir skersinėmis keteromis. Jie atlieka šilumos izoliacijos sluoksnio apsaugos funkciją ant konteinerių galinių paviršių, ant kaminų vamzdžių ir vėdinimo išėjimų iš gatvės pusės.
Šoninės juostos
Įrišimo apvalkalas yra tiesios linijos segmentas su išilginėmis ir skersinėmis keteromis ir išlenkta atrama, skirta kergimui su pagrindiniu izoliacijos elementu, skylėmis tvirtinimo detalėms ir reikiamam savisriegių sraigtų skaičiui. Jis naudojamas apsaugoti izoliacinį sluoksnį linijų atramos (atšakos) taškuose nuo magistralinio dujotiekio.
3. Trafareto nuėmimas. 3/3. Akrilines iškabos montavimas.
Plienininių vamzdžių izoliacija yra suskirstyta į tris pagrindinius apsaugos laipsnio tipus:
- Plieninių vamzdžių izoliacija yra normali.
- Sustiprinta vamzdžių izoliacija - JAV izoliacija.
- Labai sustiprinta vamzdžių izoliacija - VUS izoliacija.
Atitinkamai pagrindinių tipų plieninių vamzdžių izoliacija yra suskirstyta į vidinius ir išorinius su antikorozinių dangų padengimo ir vykdymo tipais bei būdais ir izoliacijos apsauga, ką kasdien daro „PolimerKOR“ izoliacinių ir antikorozinių technologijų gamykla.
Plieninių vamzdžių izoliacija ir vamzdynų apsauga nuo korozijos yra svarbi užduotis, kuri visada išlieka aktuali, neatsižvelgiant į kliento būseną ar jo galimybes. Mes visi siekiame kokybiško ir be rūpesčių darbo.
Plieniniai vamzdžiai, nepaisant jų klojimo, yra veikiami drėgmės ir deguonies - pagrindiniai veiksniai, sukeliantys metalo koroziją. Klojant po žeme, prie pagrindinių neigiamų veiksnių pridedamas požeminis vanduo, kuris gali būti agresyvus, ir klastingos srovės, sukeliančios elektrocheminę koroziją.
Vamzdžių izoliacija yra normali
Apskritai bet kokia antikorozinė danga arba būtinybė apsaugoti plieninių vamzdžių ar metalinių elementų paviršių jau yra įprasta izoliacijos rūšis, todėl čia viskas paprasta.
Sustiprinta vamzdžių izoliacija - JAV plieninių vamzdžių izoliacija
Siekiant apsaugoti plieninius vamzdžius nuo išorinės korozijos ir pailginti dujotiekio tarnavimo laiką, jie yra izoliuoti nuo išorinės aplinkos, ką reiškia „PolymerKOR“ vamzdžių izoliacija. Pagal apsaugos laipsnį vamzdžių izoliacija, kaip jau nurodėme, yra normali, sustiprinta ir labai sutvirtinta (VUS izoliacija). Didžiausia apsauga, žinoma, yra plieninių vamzdžių VUS izoliacija.
Labai sustiprinta vamzdžių izoliacija - plieninių vamzdžių izoliacija VUS
Vamzdžių izoliacija (VUS izoliacija) pasižymi minimaliomis kultivavimo savybėmis ir atsparumu mechaniniam įtempimui, o tai gali žymiai sumažinti dujotiekio priežiūros ir remonto išlaidas ilgą laiką.
Vamzdžių izoliacijos metodai VUS - labai sutvirtinta plieno vamzdžių izoliacija
Tradicinis vamzdžių izoliacijos būdas yra jų apdorojimas bitumu ir bitumo-gumos mastika, po kurio vamzdžių izoliacijai uždedamas sutvirtinamasis arba apsauginis sluoksnis, juostos, polietilenas ar kitos izoliacinės medžiagos. Tuo pačiu metu įprastą izoliaciją...
