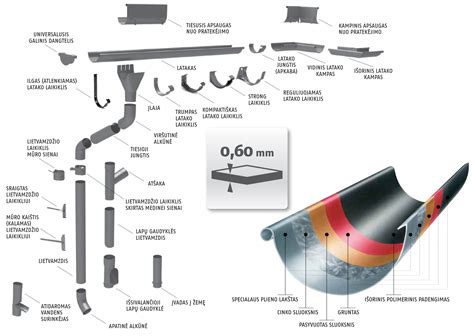

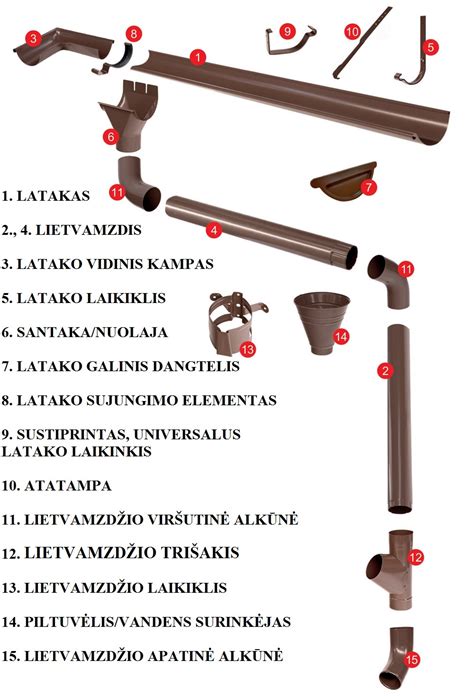

Sistemos sumontavimas pagal toliau pateiktą instrukciją garantuoja tinkamą ir patikimą „KROP“ PVC stačiakampės lietaus nuvedimo sistemos veikimą. Tinkamai sumontuota lietaus sistema apsaugo jūsų namą nuo drėgmės, pelėsio ir fasado pažeidimų. Sekdami šiuos žingsnius ir vengdami dažniausių klaidų, galite užtikrinti sistemos patvarumą dešimtmečiams. Lietaus nutekėjimo sistemos pagalba vanduo yra surenkamas ir nukreipiamas nuo stogo žemyn. Pagrindinės lietaus vandens nutekėjimo sistemos dalys - horizontalūs šlaito kraštui latakai ir nuo jų vandenį į žemę nukreipiantys lietvamzdžiai. Latakų ir lietvamzdžių išmatavimus bei nuolajų skaičių pirmiausiai nulemia nuo stogo surenkamo vandens kiekis ir paties stogo figūra. Latakus ir lietvamzdžius reikia išdėstyti taip, kad nutekančio vandens apkrova tolygiai pasiskirstytų visos lietaus nutekėjimo sistemos atžvilgiu.
Prieš montuojant reikia atidžiai perskaityti šią instrukciją ir vadovautis montavimo procedūromis bei Europos darbuotojų saugos ir sveikatos agentūros (EU-OSHA) rekomendacijomis. Dirbant ir judant ant stogo rekomenduojama naudoti asmenines apsaugos priemones. Šios priemonės, be kita ko, apima, bet neapsiriboja, apsaugą nuo kritimo ir kitas asmenines apsaugos priemones, tokias kaip pirštinės, apsauginiai akiniai, apsauginis šalmas, saugos diržai ir kt. Vengti kontakto su aštriais lakštų kraštais. Lakštinio metalo ir PVC gaminiai yra tinkami perdirbimui. Pasibaigus produktų gyvavimo ciklui, juos reikia perduoti atliekų rūšiavimo ir surinkimo punktui. „KROP“ PVC stačiakampės lietaus nuvedimo sistemos negalima montuoti žemesnėje nei 5 °C temperatūroje. PVC medžiaga, iš kurios yra pagaminta latakų sistema, pasižymi šiluminio sistemos elementų pailgėjimo reiškiniu. Tinkamai suprojektuotos ir sumontuotos sistemos jungiamosios detalės užtikrina tinkamą ilgų elementų šiluminio judėjimo kompensavimą. Sistemos tvirtinimo elementai (latakų laikikliai, plieninės apkabos) suteikia latakams ir lietvamzdžiams galimybę laisvai judėti. Iki montavimo darbų, sistemą rekomenduojama laikyti originalioje pakuotėje, tamsioje vietoje.
Montavimui reikalingi įrankiai
- Medienos pjūklas
- Atsuktuvas
- Gulsčiukas
- Kreidinė virvelė
- Liniuotė
- Pieštukas
- Siaurapjūklis
- Lakštinio metalo žirklės
- Tarpiklių purškiklis

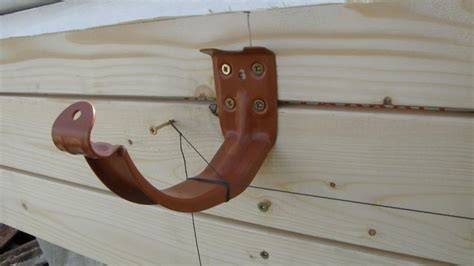

1. Stogo konstrukcijos paruošimas ir laikiklių montavimas
Norint tinkamai sumontuoti stačiakampę lietaus nuvedimo sistemą, reikia atitinkamu būdu nupjauti gegnes. Reikia nustatyti tokią latako padėtį stogo užbaigimo atžvilgiu, kad linija, pažymėta kaip jo pratęsimas, būtų 10-20 mm atstumu nuo išorinio latako krašto. Tokia padėtis turi apsaugoti latakus nuo krentančio sniego smūgių poveikio. Jei nėra galimybės sumontuoti pirmiau nurodytu būdu, ant stogo turi būti įrengtos sniego užtvaros, kurios sumažins latakų pažeidimo krentančiu nuo stogo plokštumos sniego riziką. Rekomenduojamas laikiklių išdėstymas - kas 50 cm. Latako laikiklių montavimas pradedamas nuo palinkusios link lietvamzdžio karnizo pusės. Pirmas laikiklis tvirtinamas taip, kad atstumas tarp įsivaizduojamo stogo paviršiaus pratęsimo ir latako būtų ne mažesnis negu 25 mm. Rekomenduojama palikti vieną varžtą nepriveržtą iki galo, kad prie jo kepurėlės būtų galima pritvirtinti lyginamąjį trosą. Kitas laikiklis karnizo lentos gale tvirtinamas atsižvelgiant į reikiamą latako nuolydį. Kiti laikikliai tvirtinami prie karnizo krašto pagal lyginamąjį trosą. Latako laikiklių montavimas. Juos montuojant patartina formuoti 2- 5mm nuolydį vienam metrui. Tuo pačiu reikėtu atsižvelgti į latako estetinį vaizdą namo atžvilgiu, nes per didelis latako nuolydis atrodys negražiai. Išeitis tokiu atveju galėtų būti papildomas vandens nubėgimas tam latakui. Latako laikiklio pasirinkimas priklauso nuo šlaito krašto formos. Laikiklio pagalbinė detalė yra tvirtinama prieš stogo dangą, ant gegnės. Pagalbinėse detalėse esantys išilginiai plyšiai, tvirtinant lietvamzdžius, palengvins nuolydžio formavimą ir reguliavimą. Latakai į laikiklius įstatomi po laikiklio pritvirtinimo. Naudojant vidinius laikiklius jie yra pritvirtinami ant žemės ir kartu su lataku pakeliami ir prisukami.
2. Tinkamo latakų nuolydžio nustatymas
Tvirtinant laikiklius reikia atminti apie tinkamą latakų nuolydį - latakai turi būti sumontuoti su 0,3% nuolydiu lietvamzdžio santakos kryptimi (t. y. 3 mm nuolydiu 1 metro atstumu). Norint užtikrinti tinkamą nuolydį, pirmiausia reikia pritvirtinti toliausiai nuo santakos esantį laikiklį, o tada laikiklį prie santakos. Likusių laikiklių tvirtinimo vietų nustatymui rekomenduojame naudoti kreidinę virvelę. Rekomenduojamas latako nuolydis yra 2-3 mm vienam latako metrui. Atstumas tarp latako laikiklių neturi viršyti 900 mm. Tinkamai sumontuoti laikikliai apsaugos sistemą nuo pratekėjimų latakų sujungimo vietose.
3. Santakos vietos nustatymas ir skylės paruošimas
Kitas stačiakampių lietaus nuvedimo sistemos montavimo etapas yra žemiausiame latako taške. Laikiklius reikia montuoti 15 cm atstumu nuo santakos krašto ir kitų latakų jungiamųjų detalių, tokių kaip universalios jungtis, dangteliai ir kampai. Nustačius santakos įrengimo vietą, latako apačioje reikia išpjauti stačiakampę skylę, kurios dydis atitinka lietvamzdžio matmenis. Skylės išpjovimui reikia naudoti siaurapjūklį arba žirkles. Pažymimas taškas, kuriame lietvamzdis bus tvirtinamas prie latako.
4. Latako jungties montavimas
Prieš montuojant stačiakampes lietaus nuvedimo sistemos jungiamąsias detales, reikia nepamiršti panaudoti tarpiklių purškiklio. Tai padarius, jungiamąsias detales sumontuoti bus lengviau, taip pat bus užtikrintas tinkamas šiluminis latakų judėjimas dėl temperatūros svyravimų. Montuojant latakų jungiamąsias detales, tokias kaip latakų jungtys, santakos ir universalūs kampai, latakų galus reikia įstatyti maždaug 1 cm atstumu iki krašto, kad latakų dalis, esanti jungiamosiose detalėse, neviršytų 5 cm. Pirmiausiai jungties vieta sutepama silikonu. Latakai įstatomi į laikiklius laikantis ypatingo atsargumo. Kai du latakai sujungti, viršutinis sukamas taip, kad jie standžiai susijungtų tarpusavyje. Latako sujungimo apkabos sandarinimo gumą iš pradžių reikia padengti silikonu, tada jungti prie galinės latako dalies. Jungimo vietą reikia tvirtai užfiksuoti, pradedant nuo galinės latako paviršiaus dalies ir baigiant priekine. Apvalių bei kvadratinių latakų jungimas atliekamas perdengiant latakus 50 mm. Lengviausia tai padaryti įkerpant ir ištiesinant vidinį latako kraštą. Perdengimo vieta ištepama silikonu skirtu lauko darbams ir fiksuojama kniedėmis. Patartina jungties vietą apskaičiuoti taip, kad ją uždengtų ir prilaikytų išorinis laikiklis. Norint sujungti latakus su paprasta latakų jungtimi ar kampine jungtimi, reikia naudoti specialius Nicoll Cement klijus. Iš karto įstatomas latakas. Svarbu, kad tai būtų atlikta tiesiai ir iš pirmo karto. Palaukite keletą minučių. Norint sujungti latakus su kompensacine jungtimi, nustatykite esamą temperatūrą ant detalės žymos. Šiais klijais patepamas detalės vidus. Iš karto įstatomas latakas. Palaukite keletą minučių.
5. Universalaus dangtelio montavimas
Latakų galuose reikia sumontuoti universalius dangtelius. Būtina užtikrinti tinkamą tarpiklio padėtį. Norint tai padaryti, reikia panaudoti tarpiklių purškiklį. Pirmiausia reikia pritvirtinti galinę dangtelio dalį, o tada užspausti priekinę jo dalį anti priekinio latako išlenkimo. Latako aklė montuojama naudojant specialius Nicoll Cement klijus. Šiais klijais patepamas detalės vidus. Iš karto įstatomas latakas. Svarbu, kad tai būtų atlikta tiesiai ir iš pirmo karto. Palaukite keletą minučių.
6. Universalaus kampo montavimas
Universalus kampas pradedamas montuoti įstatant lataką į galinę kampo dalį ir užfiksuojant priekinę latako dalį kampiniame elemente. Būtina užtikrinti tinkamą tarpiklio padėtį. Norint tai padaryti, reikia panaudoti tarpiklių purškiklį. Latako kampai priveržiami taip pat, kaip laikikliai.

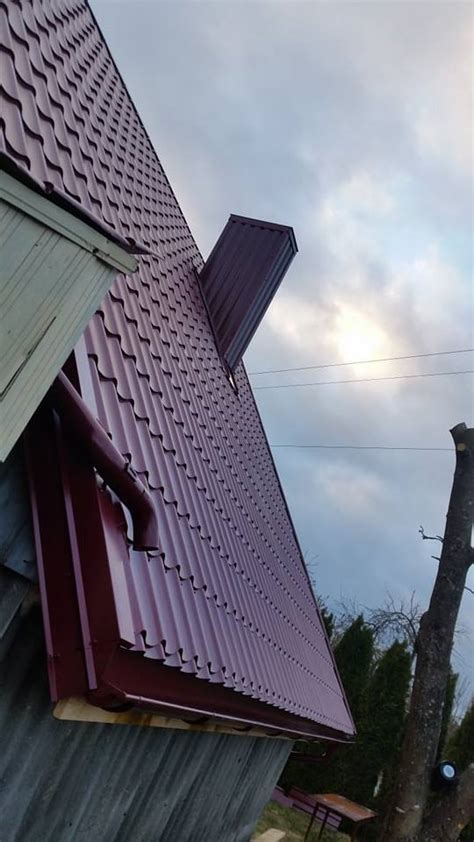

7. Lietvamzdžio montavimas
Santaką su vamzdžiu reikia sujungti alkūne arba jungtimi. Norint fasade sumontuoti kaiščius, jų ilgį reikia pasirinkti pagal pastato apšiltinimo sluoksnio storį. Kitas žingsnis - ant kaiščių pritvirtinti apkabas (ne didesniais kaip 2 m tarpais). Įstatyti vamzdžius į apkabas. Tvirtinant būtina atminti apie tinkamą apkabų suveržimą, suteikiantį galimybę vamzdžiui judėti dėl šiluminio poveikio. Lietvamzdžius reikia montuoti 30 - 40 mm atstumu nuo sienos. Atstumas nuo lietvamzdžio apačios iki žemės turi būti ne mažesnis negu 300 mm. Į tai reikia atsižvelgti pjaunant vertikalų lietvamzdį pagal reikiamą ilgį. Lietvamzdžio laikiklių tvirtinimai turi būti tame pačiame lygyje, kaip ir dviejų lietvamzdžių arba lietvamzdžio ir alkūnės jungtis. Kiekvienam lietvamzdžiui reikalingi bent du lietvamzdžio laikikliai. Lietvamzdžių tvirtinimui prie sienos naudojami Ø 8 mm varžtai. Lietvamzdis įstatomas į laikiklį ir tvirtinamas dviem varžtais su veržlėmis. Apatinį lietvamzdžio laikiklį reikia montuoti lietvamzdžio ir alkūnės jungimo vietoje. Vienam kvadratiniam metrui stogo ploto reikalingas vienas kvadratinis centimetras lietvamzdžio skerspjūvio. Mūsų lietaus nuvedimo sistemos skerspjūvis yra 68 kvadratiniai centimetrai. Didžiausias atstumas tarp lietvamzdžių neturi viršyti 10 metrų, priešingu atveju intensyvių kritulių metu lietvamzdžiai negalės pašalinti viso vandens nuo stogo. Lietvamzdžių laikikliai montuojami ne rečiau, kaip 1,9-2,0 m atstumu vienas nuo kito. Vienam stovui minimum reikalingi 2 laikikliai, nors būtų ir 1m ilgio lietvamzdis - priešingu atveju bus nestabilus lietvamzdis, jis judės. Lietvamzdis įstatomas į laikiklį ir tvirtinamas dviem varžtais su veržlėmis. Lietvamzdžio laikikliai tvirtinami kas 1000 mm. Latako laikiklis susideda iš prie sienos sukamo laikiklio ir aplink vamzdį apjuosiamos, tos pačios spalvos skardinės juostelės. Laikiklis tvirtinamas 8 mm skersmens tvirtinimo elementu (komplekte nenumatoma) prisukant prie sienos, kitas veiksmas - vamzdis pastatomas į reikiamą vietą ir įtvirtinamas apjuosiant skardine juostele. Replėmis juostelė įtempiama. Lietvamzdį su alkūnėmis sujungti lengva, nes vienas lietvamzdžio galas yra siauresnis už kitą. Stačiakampės lietaus nutekėjimo sistemos alkūnių komplektas susideda iš dviejų, skirtingo ilgio alkūnių. Apvalios sistemos komplektacijoje naudojama trečia - išbėgimo alkūnė. Alkūnių tvirtinimas prasideda nuo viršutinės alkūnės montavimo prie latako jungties su lietvamzdžiu. Stebėkite, kad siauresnė vamzdžio dalis visada jungiasi su apatine, platesnį galą, turinčią detalės dalimi. Apatinės alkūnės ilgesnioji dalis yra pritaikyta iki 700 mm pločio pakalimui, esant poreikiui ji trumpinama montavimo metu. Freund įrankis. Esant stačiakampei lietaus nutekėjimo sistemai, lietvamzdis 2500 mm yra kartu su išbėgimo alkūne. Apvalioje sistemoje išbėgimo alkūnė komplektuojama atskirai.
8. Montavimo pabaiga
Norint nukreipti stačiakampės lietaus nuvedimo sistemos vandenį į nuotekų sistemą, žemėje po lietvamzdžiu reikia įrengti universalų nusodintuvą. Universalaus nusodintuvo dangtelyje reikia išpjauti skylę, atitinkančią lietvamzdžio dydį, tada įkišti lietvamzdį į išpjautą nusodintuvo dangtelio skylę. Norint stačiakampių lietvamzdžių sistemos vandenį pašalinti į žemę, lietvamzdžio gale reikia sumontuoti alkūnę. Jeigu stogas yra atitrauktas nuo sienos, tuomet reikia suformuoti S formos nubėgimą - tam reikės dviejų dvigubų alkūnių ir lietvamzdžio gabalo. Pirmiausia, išmatuokite, kokio ilgio lietvamzdžio gabalo reikės, kad sujungtumėte prie piltuvo pritvirtintą dvigubą alkūnę su kita dviguba alkūne, kuri bus prie lietvamzdžio. Sumontavus S formos nubėgimą, pažymėkite kurioje vietoje bus lietvamzdis ir pirmasis lietvamzdžio laikiklis. Lietaus nuvedimo sistemą galima valyti vandeniu ir minkštu šepečiu. Vandens slėgis neturi viršyti 50 barų. Taip pat galima naudoti specialias dažytų paviršių valymo priemones. Priklausomai nuo, aplink Jūsų namą esančių medžių kiekio, reikia valyti latakus nuo ten susikaupusių šiukšlių. Kampus, jungčių vietas, rekomenduojama tikrinti ir išvalyti bent vieną kartą metuose. Susitepusias vietas galima plauti minkštu skudurėliu ir vandeniu.
Lietaus nuvedimo trapai rinktuvai
Patarimai ir rekomendacijos
- Pirkdami lietaus sistemą visada įsitikinkite, kad visi komponentai - latakai, laikikliai, jungtys ir lietvamzdžiai - yra vieno gamintojo arba tarpusavyje suderinami.
- Jei ieškote patikimos, ilgaamžės ir lengvai montuojamos lietaus sistemos - rekomenduojame apsilankyti www.statybapigiau.lt.
- Pasiimant iš UAB TOODE sandėlio ar priimant pristatomas prekes reikia įsitikinti, kad gaminiai yra pilnos komplektacijos ir nesugadinti. Suradus defektų ar trukumų reikia nedelsiat informuoti UAB TOODE prekybos atstovybę.
- UAB “TOODE” siūlo galimybę užsisakyti jums reikalingo ilgio latakus, norint išvengti atliekų ir palengvinti montavimą mažinant jungimo kiekį.
- Virš 8000 mm latakus gaminame tik jei klientas pats organizuos užsakomųjų prekių transportavimą.
- Latvamzdžiai yra standartinių matmenų - 2000 mm ilgio kvadratinis ir 2500 mm ilgio kvadratinis lietvamzdis su išbėgimo alkūne.
Kiek reikia latakų, lietvamzdžių ir įvairių montavimo detalių, priklauso nuo namo matmenų. Vienas lietvamzdis (nubėgimas) naudojamas, kai latako ilgis yra iki 12 metrų. Laikikliai latakui turi būti tvirtinami taip, kad nuolydis būtų link išbėgimo į lietvamzdį (piltuvo). Jo ilgis priklauso nuo piltuvo atitraukimo nuo sienos. Laikikliai montuojami apie 50-60 cm atstumu vienas nuo kito. Jeigu stogo ilgis iki 12 metrų, tuomet pirmiausia montuojami pirmas ir paskutinis latako laikikliai. Jie tvirtinami apie 10 cm nuo šoninės stogo lentjuostės. Ruošdami tinkamą latako ilgį, įvertinkite kokias detales ir kokioje temperatūroje dirbate.
