Plastikiniai vamzdžiai yra plačiai naudojami įvairiose sistemose, pradedant vandens tiekimu ir baigiant nuotekų šalinimu. Jų populiarumas auga dėl daugelio privalumų, tokių kaip ilgaamžiškumas, atsparumas korozijai ir lengvas montavimas. Tačiau, siekiant užtikrinti efektyvų ir patikimą sistemos veikimą, itin svarbu teisingai pasirinkti tinkamą vamzdžio diametrą.

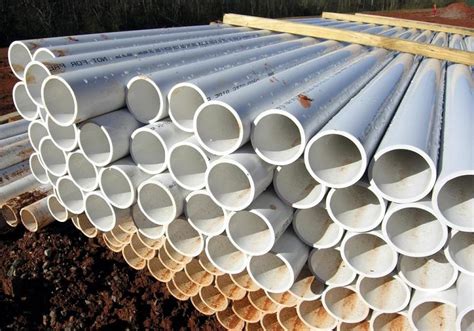

PVC-U plastikiniai vamzdžiai
PVC-U (neplastifikuoto polivinilchlorido) plastikiniai vamzdžiai yra skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atspari rūdims ir daugeliui cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema. Šie vamzdžiai montuojami tiek buityje, tiek pramonės šakose. Sistemos įrengimas paprastas ir greitas, tuo pačiu užtikrinantis patikimus sujungimus. Jei sistema sumontuota tinkamai, ji gali tarnauti daugiau nei 50 metų.
Profesionalams skirti PVC-U plastikiniai klijuojami vamzdžiai yra tinkami šaltam vandeniui. Maksimali skysto agento temperatūra neturėtų viršyti 60°C, o maksimalus slėgis - ne daugiau kaip 16 atmosferų. Šie vamzdžiai jungiami juos klijuojant. Fasoninės detalės specialių klijų pagalba jungiamos su vamzdžiu arba tarpusavyje. Ilgainiui klijai išgaruoja, o klijuojamos sienelės tirpdamos minkštėja ir tarpusavyje susimaišo, taip gaunant vienalytę siūlę. Proceso rezultatas - dvigubai stipresnės vamzdyno sienelės sujungimo vietoje. Elementų sujungimas chemiškai aktyvių klijų technologija nereikalauja specialios įrangos ar prietaisų, taip pat nereikalingas elektros energijos tiekimas į montavimo vietą.
Namams, jei norite paprastai ir greitai pakeisti ar sumontuoti naują vamzdyną, klijuojami plastikiniai vamzdžiai yra vienas geriausių pasirinkimų. Jų įrengimas nereikalauja ypatingų įgūdžių. Plastikinių vamzdžių ir jungiamųjų detalių privalumas - jų ilgaamžiškumas, atsparumas vandens bei daugelio chemikalų poveikiui, paprastas ir greitas montavimas.
PVC-U techniniai parametrai:
Plastikinių vamzdžių medžiaga - PVC-U (neplastikuotas polivinilchloridas). Šio tipo plastikas idealiai tinka ilgaamžėms vamzdynų sistemoms. Jo sudėtyje yra stabilizatorių, suteikiančių atsparumą ultravioletiniams saulės spinduliams. PVC-U produktų gebėjimas atlaikyti slėgį priklauso nuo žaliavos polimerizacijos laipsnio ir jungčių konstrukcijos.
| Parametras | Reikšmė | Matas |
|---|---|---|
| Medžiagos tankis | 1,4 | g/cm³ |
| Stipris tempiant | 55 | N/mm² |
| Lūžis pailgėjus | >30 | % |
| Atsparumas mechaniniam poveikiui | neskylak | J/m² (230) |
| Lankstumo modulis | 3000 | N/mm² |
| Šiluminis plėtimosi koeficientas | 0,08 | mm/m°C |
| Maks. darbo temperatūra | 60 | °C |
| Minkštėjimo temperatūra | >76 | °C (VST/B 50) |
| Įgeriamumas | <4 | mg/cm³ |
| Max slėgis | 16 | bar |
Pagrindinės PVC-U savybės:
- Atsparumas korozijai.
- Aukštas cheminis atsparumas.
- Žymiai mažesnis šiluminis laidumas.
- Mažas svoris leidžia lengvai sumontuoti vamzdyną.
- Lengvas technologinis procesas.
- Užtikrina patvarias, ilgaamžes, saugias jungtis (vidutinis laikotarpis - apytiksliai 50 metų).
- Galima gaminti įvairių dydžių ir tipų.
- Patraukli kaina.
Montavimo procesas:
Nupjovus vamzdį, reikia pasižymėti ant jo vietą, iki kurios bus įklijuotas fitingas. Paprastai šis gylis būna pažymėtas ant fitingų išorinės dalies. Todėl uždėjus fitingą ant vamzdžio, galima pažymėti reikiamą įklijavimo gylį.
Paruošimas:
Norint gerai suklijuoti vamzdį su fitingu, prieš tai juos reikia gerai nuvalyti ir, jei reikia, nusausinti. Tam naudokite valiklį ir skudurėlį. Esant temperatūrai apie 0°C, vamzdį ir fitingą pašildykite ir pašalinkite ledą ar vandenį. Klijuokite tik esant aukštesnei temperatūrai nei 0°C.
Klijavimas:
Išmaišykite klijus. Panardinę šepetėlį, leiskite jam gerai prisigerti klijų. Plonu sluoksniu klijų padenkite movą šepetėliu, judant nuo vidaus į išorę. Tą patį atlikite su lygiu vamzdžio galu, tik šiuo atveju klijų sluoksnis turi būti storas. Tuoj pat uždenkite klijus po naudojimo. Atidarytų klijų galiojimo laikas yra ribotas - 4 minutės prie 20°C ir 1 minutė prie 40°C temperatūros.
Patepę klijais, įdėkite fitingą į vamzdį ir palaikykite kelias sekundes. Nesukinėkite fitingo. Didesnio diametro kaip d150 vamzdžiai ir fitingai turi būti klijuojami dviejų žmonių ir su mechaniniais įrankiais. Klijų perteklių nuvalykite skudurėliu, nes tai gali susilpninti vamzdį.
Patikrinimas:
Nejudinkite suklijuotų vamzdžių ir fitingų 5 minutes, o esant žemesnei temperatūrai kaip 10°C - nejudinkite 15 minučių. Į galutinę padėtį vamzdžius pritvirtinkite tik po 10-12 valandų. Praėjus 24 valandoms nuo suklijavimo, sistemą galima užpildyti vandeniu ir išbandyti. Bandymo slėgis gali būti ne didesnis nei 1.5 x PN lygio. Jei sistemą norite naudoti greitai, tuomet bandant reiktų laukti kiekvienam slėgio barui po 1 valandą. O jei sistema bus nenaudojama per artimiausias 3 dienas, tuomet sistemą reikia išplauti ir vėl pripildyti.
Saugumo priemonės:
Dėl greito garavimo ir cheminės sudėties klijai ir valiklis yra labai degios medžiagos. Šias medžiagas laikykite atokiai nuo liepsnos židinių. Dirbdami nerūkykite. Venkite kontakto su oda ir akimis. Stenkitės neįkvėpti šių medžiagų garų.
| Vamzdžio diametras (d / mm) | Valiklis (litr.) | Klijai (litr.) |
|---|---|---|
| 16 | 0.09 | 0.25 |
| 20 | 0.18 | 0.40 |
| 25 | 0.30 | 0.55 |
| 32 | 0.50 | 0.80 |
| 40 | 0.70 | 1.10 |
| 50 | 0.90 | 1.50 |
| 63 | 1.10 | 1.70 |
| 75 | 1.30 | 2.20 |
| 90 | 1.40 | 4.00 |
| 110 | 1.70 | 8.00 |
| 125 | 1.90 | 10.50 |
| 140 | 2.10 | 13.00 |
| 160 | 2.50 | 19.00 |
| 225 | 4.50 | 26.00 |
HDPE (didelio tankio polietileno) vamzdžiai
Slėginiai polietileniniai HDPE (didelio tankio polietilenas) vamzdžiai ir jungiamosios (fasoninės) dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai gaminami iš PE100 arba naujos kartos PE100 RC žaliavos. Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, 90-1200 mm vamzdžiai tiekiami gabalais, o jungiamosios dalys - vienetais.
HDPE vamzdžiai gali būti tiesūs, suvynioti ritėse. Jie sujungiami sandūriniu (tiesioginiu) virinimu arba elektra virinamomis jungtimis (elektromovomis).
Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio). SDR (Standar Dimensio Ratio) - tai išorinio vamzdžio diametro (D) santykis su sienelės storiu (e): SDR=D/e. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė. Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pavyzdžiui, PN10 vamzdžiu esant 20°C temperatūrai gali tekėti daugiausia 10 barų slėgio skystis.
Esant poreikiui, HDPE vamzdžius galima šiek tiek sulenkti. Tačiau svarbu atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką. Dėl šios priežasties rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdžiui, jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40°C, o užkasto per naktį nukristi iki 10°C, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5 m.
Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus, tokius kaip LST EN 12201-2:2011+A1:2013, LST CEN/TS 12201-7:2004 ir LST EN 13244-2:2002. Gamintojas privalo turėti ISO 9001:2008 sertifikatą.
Lituojami plastikiniai PPR vamzdžiai
Lituojami plastikiniai PPR vamzdžiai ir jungtys yra patikimas sprendimas šalto ir karšto vandens sistemoms. Šie vamzdžiai yra pagaminti iš polipropileno, todėl pasižymi atsparumu temperatūros pokyčiams ir ilgaamžiškumu. PPR vamzdžiai karštam vandeniui yra specialiai sukurti aukštoms temperatūroms, užtikrinant vandens tiekimo saugumą ir patikimumą. Tai puikus pasirinkimas ieškantiems ekonomiško, tvirto ir lengvai prižiūrimo sprendimo.
Pagrindiniai vamzdžių tipai yra su stiklo pluoštu ar aliuminiu sustiprinti vamzdžiai, tinkami karšto ir šalto vandens tiekimui, atsparūs slėgiui ir aukštai temperatūrai.
PVC vamzdžiai nuotekų sistemoms
Šiuolaikiniai buitiniai prietaisai gerokai padidino kasdienį vandens suvartojimą, tuo pačiu ir buitinių nuotekų kiekį. Todėl kanalizacija ir kokybiškas jos įrengimas yra viena iš aktualiausių inžinerinių sistemų, įsirengiant ar renovuojant namus. Nuotekų sistemai šiuo metu plačiai naudojami PVC vamzdžiai. Tai lankstus vamzdis, kuris gali būti skirtingo ilgio, diametro ir techninių savybių.
Montuojant kanalizacijos vamzdžius, labai svarbu juos įrengti tinkamame gylyje ir su atitinkamu nuolydžiu, kuris turi būti ne mažesnis kaip 1-2 cm vienam metrui. Tačiau ne visada tai įmanoma, todėl tais atvejais reikalinga vadinamoji spaudiminė technologija. Šioje vietoje reikia tiksliai apskaičiuoti vamzdžiams tenkančias apkrovas - statinį ir dinaminį spaudimą, vandens ir oro išretėjimą, hidraulinius smūgius.
PVC-U savitakių vamzdynų sistema, sudaryta iš DN 110 - 500 mm skersmens plastikinių vamzdžių ir jungiamųjų dalių, yra skirta buitinių nuotėkų arba paviršinio lietaus vandens transportavimui iki valymo įrengimų tiek individualiuose projektuose, tiek ir civiliniuose.
PVC vamzdžiai gali būti skirstomi į monolitinius ir daugiasluoksnius. PVC monolitiniai (vienasluoksniai) vamzdžiai yra atsparūs dideliems mechaniniams poveikiams, atsirandantiems dėl didelių nuotėkų greičių, todėl šio tipo vamzdžiai puikiai tinka lietaus nuotėkų sistemoms.
Medžiagos atsparumas ir stiprumo klasė:
Neplastifikuotas PVC yra kieta medžiaga, kuriai būdingas itin didelis atsparumas rūgštims ir šarmams bei formos stabilumas. Be to, kietas PVC chemiškai atsparus alkoholiams, alyvoms, alifatiniams angliavandeniliams, benzinui ir daugeliui kitų chemiškai agresyvių medžiagų ir junginių. Svarbu atkreipti dėmesį į tai, kad PVC vamzdžiai įprastai tiekiami su žiediniais sandarikliais, pagamintais iš butadienstireninio kaučiuko (su SBR tarpinėmis), kurios nėra visiškai atsparios naftos produktams.
Montavimas ir sandarumas:
PVC vamzdis viename savo gale turi suformuotą įmovą, kurios vidiniame griovelyje sumontuotas guminis žiedinis sandariklis, o kitas vamzdžio galas yra lygus. Montavimo metu lygus vieno vamzdžio galas įvedamas į kito vamzdžio įmovą tiek, kad nuo lygaus galo krašto iki įmovoje esančios atramos liktų 10 mm atstumas. Paliktas tarpas kompensuoja vamzdžių pailgėjimą, padidėjus nuotėkų temperatūrai. Kad būtų patogiau montuoti, ant lygaus galo gali būti gamintojo žymė, nurodanti, kiek vamzdis turi būti įstumtas į įmovą.
Vamzdžiuose yra gamykloje įstatyti guminiai žiedai, sutepti specialiu silikono tepalu, kurio paskirtis - apsaugoti guminę tarpinę nuo purvo. Montuojant būtina naudoti tam skirtą silikoninį tepalą. Prieš įmontuojant, būtina patikrinti, ar tinkama gamykloje pritvirtintų sandariklių padėtis ir ar jie nesugadinti. Svarbu! Montuojant PVC vamzdžių sistemą, nuotekų tekėjimo kryptis privalo būti nukreipta į įmovą.
PVC vamzdžiai ir jungtys yra tiekiami su sandarinimo tarpinėmis, kad būtų galima sujungti kuo lengviau ir patikimiau.
Temperatūriniai eksploatavimo rėžimai:
N (SN4) ir S (SN8) klasių PVC vamzdžius ir jungiamąsias dalis galima montuoti, kai ilgalaikė nuotėkų temperatūra neviršija 60°C. Svarbu! PVC vamzdžius draudžiama montuoti žemesnėje kaip +5°C temperatūroje.
