Vamzdžių svorio lentelė - EN 10220. Skirtingos standartizuotos sistemos siūlo skirtingas taikymo sritis, o vamzdžių svorio apanglėjimo dėmesys nėra tas pats. Šiandien aptarsime EN standartų sistemą EN10220. EN 10220 yra Europos standartas, reglamentuojantis besiūlių ir suvirintų plieninių vamzdžių matmenis ir tolerancijas. Standartas EN 10220 yra plačiai taikomas ir daugiausia naudojamas naftos, dujų, chemijos, statybos ir vandens valymo pramonės šakose. Šis tekstas apžvelgia svorio skaičiavimo metodus, klasifikaciją ir serijų skirtumus, taip pat pateikia praktinius pavyzdžius apie pritaikymą įvairiose pramonės srityse.
EN 10220 - pagrindinės kryptys ir taikymas
EN 10220 apima plieninių vamzdžių išorinį skersmenį (OD) ir sienelės storį (WT), pateikdamas aiškias gaires ir vienodas inžinerinio projektavimo ir gamybos specifikacijas, siekiant užtikrinti skirtingų gamintojų pagamintų vamzdžių gaminių nuoseklumą ir pakeičiamumą. Slėgio klasės ir naudojimo sritys nustatomos pagal įvairias serijas, kurios nurodo, kiek priedų ir komponentų yra standartizuoti kartu su vamzdžiais.
Masės skaičiavimo metodai EN 10220
Masės metrui vienetui ilgiui skaičiavimo metodas pateiktas standarte EN 10220. M = (DT) × Tx 0,0246615, kur DT - išorinis skersmuo milimetrais, Ty - sienelės storis milimetrais. Šis koeficientas pagrįstas 7,85 kg/dm³ tankiu. Apskaičiuotos vertės gali būti taikomos vamzdžiams su skirtingomis tankio vertėmis, bet jas reikia dauginti iš koeficientų: 1,015 austenitiniam nerūdijančiam plienui, 0,985 feritiniam ir martensitiniam nerūdijančiam plienui. Skaičiavimus galima atlikti pagal diferencijuotas kiekvienos nerūdijančio plieno rūšies grupės tankio vertes, pateiktas EN 10088-1 standarte.
EN 10220 serijų klasifikacija
EN 10220 serijoje yra trys numeracijos lygiai:
- 1 serija: išoriniai skersmenys, kuriems standartizuojami visi vamzdynų sistemų konstrukcijai reikalingi priedai; viskas yra visiškai standartizuota.
- 2 serija: išoriniai skersmenys, kuriems ne visi priedai yra standartizuoti; kai kurias dalis galima įsigyti standartizuotos, kitos reikia pritaikyti.
- 3 serija: išoriniai skersmenys, kuriems yra labai mažai standartizuotų priedų.
Vamzdžių svorio lentelės pagal EN 10220 1 seriją
1 serijos vamzdžiai turi visiškai standartizuotas jungiamąsias dalis (flanšai, jungtys, alkūnės). Tai supaprastina projektavimą ir montavimą bei sumažina nestandartinių dalių poreikį ir išlaidas.
Vamzdžių svorio lentelės pagal EN 10220 2 seriją
2 serijos vamzdžių išorinis skersmuo yra standartizuotas, tačiau ne visos jungiamosios dalys yra standartizuotos. Kai kurios standartinės jungiamosios dalys gali būti įsigyjamos, kitas dalis gali tekti pritaikyti, o tai gali padidinti projekto kainą ir sudėtingumą.
Vamzdžių svorio lentelės pagal EN 10220 3 seriją
Tai dažnai taikoma su labai specifiniais arba netradiciniais vamzdžių dydžiais, kuriems reikia daug pritaikytų jungiamųjų detalių ir komponentų, todėl projektavimo ir įgyvendinimo kaštai didėja, taip pat pailgėja pirkimo ir gamybos ciklas.
Storis ir įrenginių prieinamumas atsižvelgiant į sienelės storį

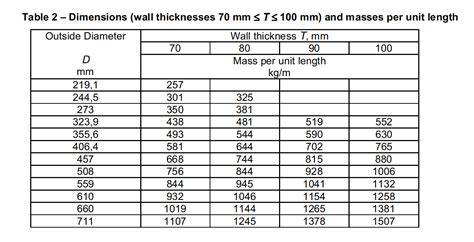

Vamzdžių svorio lentelės, kai sienelių storis yra 70-100 mm, rodo, kad tokie storos sienelės vamzdžiai gali turėti ribotą priedų prieinamumą, nepaisant to, kuri serija priskirta išoriniam skersmeniui. EN 10220 2 lentelė nurodo reikalavimus storoms sienoms.
Plastikinių vamzdynų sistemos yra populiarios dėl jų mobilumo, lengvo montavimo ir atsparumo korozijai. PVC, CPVC, PE ir PEX tipai naudojami plataus spektro programose: vandens tiekimas, nuotekos, dujų paskirstymas ir pastatų šildymas. HDPE vamzdžiai naudojami dujų ir vandens perdavime dėl jų atsparumo chemijoms ir lengvo montavimo.
Įvairių plastiko vamzdžių tipai ir jų taikymas
PVC-U yra vienas iš dažniausiai naudojamų plastikinių vamzdžių šaltam vandeniui. PVDF naudojamas chemijos pramonėje koncentruotoms rūgštims ar agresyvioms cheminėms medžiagoms. PE vamzdžiai skirti dujų paskirstymui, vandens tiekimui ir nuotekų sistemoms; jie lankstūs, atsparūs chemijoms ir lengvi. PP vamzdžiai dažnai naudojami šildymo sistemose dėl atsparumo cheminėms medžiagoms ir gebėjimo užsilaikyti iki 80 °C. HDPE vamzdžiai gali būti lankstūs ir lengvai papildomi jungtimis. PVC ir PE vamzdžių sistemos pasižymi žemu svoriu, atsparumu smūgiams ir plačiu pritaikymų spektru.
Rekomendacijos montavimui ir kokybei
Nepamirškite, kad temperatūros pokyčiai veikia vamzdžius: didelis karštis ar šalčiai gali keisti ilgio ir svorio parametrus. Rengiant projektus ir atliekant montavimą svarbu laikytis vietinių standartų ir normų (pavyzdžiui, Lietuvos standartų LST EN 12201-2, LST CEN/TS 12201-7 ir LST EN 13244-2) bei užtikrinti ISO 9001 kokybės vadybos sistemą.
Pridėtinė informacija apie specifinius faktus
Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. HDPE vamzdžiai gali būti šiek tiek sulenkti, tačiau reikia atsižvelgti į temperatūros poveikį. Vamzdžių ilgiai ir kelionės logistika turi būti planuojami atsižvelgiant į temperatūrų svyravimus (pavyzdžiui, vasaros 40°C ir nakties 10°C scenarijai gali lemti ženklius ilgio pakeitimus tam tikra ilga linija).
