vamzdžių sujungimo vieta: PE vamzdžiai, jų jungtys ir pasirinkimo gairės

Yra daug polietileninių PE vamzdžių ir PE vamzdžių, PE vamzdžių ir PE jungiamųjų detalių, PE vamzdžių ir PE jungiamųjų detalių bei polietileninių vamzdžių ir metalinių vamzdžių sujungimo būdų. Skirtingi prisijungimo būdai turi savų privalumų ir apribojimų. Vartotojai gali sekti pasirinkdami aplinkai tinkamą prijungimo būdą, pvz., vamzdžio skersmenį, darbinį slėgį ir naudojimo vietą. Tačiau griežtai draudžiama bet kokia forma tiesiogiai apdirbti vamzdžių sriegius ant polietileno vamzdžių ir jungiamųjų detalių bei naudoti sriegines jungtis; griežtai draudžiama naudoti atvirą ugnį polietileniniams vamzdžiams ir jungiamosioms detalėms kepti ir tiesiogiai sujungti.

Dažniausiai naudojami PE vamzdžių sujungimo būdai

• Karšto lydalo jungtis
• Elektrofuzijos jungtis
• Lanksti lizdo jungtis
• Flanšinė jungtis
• Plieno ir plastiko pereinamoji jungtis
• PE fitingai (jungtys su įvairiomis formomis, pvz., kampų, movų, trišakių ir kt.)

Karšto lydalo jungtis

Karšto lydalo jungtis - tai specialiu kaitinimo įrankiu kaitinant polietileno vamzdį arba jungiamąsias detales, kol išsilydys paviršiai, tada taikomas slėgis ir atvėsinimas. Šis metodas apima karšto lydalo užpakalinę jungtį, karšto lydalo lizdo jungtį ir karšto lydalo balno jungtį.

Elektrofuzijos jungtis

Elektros lydymosi jungtis turi naudoti specialų elektrinį lydymo vamzdį su įterptu varžos laidu, kad būtų galima glaudžiai liesti jungiamąsias dalis ir įjungti energiją, kol jungtis atvės. Ji skirstoma į elektrofuzijos lizdo jungtį ir elektrofuzijos balno jungtį. Elektrofuzijos jungtis galima sujungti su skirtingų tipų PE vamzdžiais arba kištukinių vamzdžių jungiamomis detalėmis su skirtingu lydalo srautu.

Lanksti lizdo jungtis

Polietileninio vamzdžio lanksčios jungties jungtis yra naujo tipo jungtis, sukurta pagal lankstaus ketaus vamzdžio ir PVC U principą. Įkišamas vienas PE vamzdžio galas į specialų lizdą, fiksavimo žiedas suspaudžia antistumą, o guminis sandariklio žiedas užsandarinamas. Tokiu būdu pasiekiama sandari jungtis.

Flanšinė jungtis

Flanšinės jungtys daugiausia naudojamos PE vamzdžiams ir metaliniams vamzdžiams ar vožtuvams susieti, taip pat srauto matuokliams ir manometrams. Flanšinės jungtys sudarytos iš PE flanšinių jungčių, plieninių arba aliuminio priešslėginių kilpų, tarpiklių ar sandarinimo žiedų, veržlių ir kt. Flanšinė jungtis pasiekiama priveržiant varžtus ir sujungiant flanšo lakštą.

Plieno - plastiko pereinamoji jungtis

Šios pereinamosios jungtys naudojamos jungiant PE vamzdžius su metaliniais. Gali būti suvirinamos arba naudojami PE fitingai attitikties. Jie dažnai yra kampiniai, moviniai ar trisakiai, pagaminti iš metalo (pvz., žalvario) arba iš plastiko.

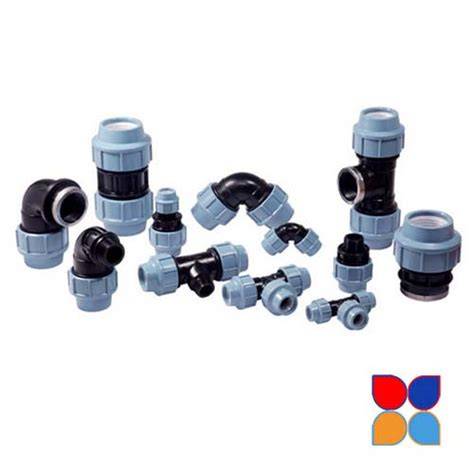

PE fitingai

Fitingai PE vamzdžiams yra lengvas ir patogus būdas jų sujungti. Jie naudojami kaip kampai, movos, trišakiai ir kt. Svarbu, kad fitingo dydis atitiktų vamzdžio išorinį skersmenį. PE fitingo viduje abiejose pusėse dažnai yra O-žiedas iš elastinės medžiagos, kuris suformuoja sandarią movą. Įtempimas yra sustiprinamas vandens slėgiu, o jungtis gali būti atlaisvinama be didesnių įrankių. PE fitingai tinka vamzdžiams iki 110 mm skersmens; didesniems matmenims šis metodas nėra saugus.

PE jungtys montuojamos etapais: nupjaunamas vamzdis, paviršius išlygintas ir nuvalytas, tepkite tepalą, įstatykite vamzdį į fitingą, užsukite konusinę veržlę. Svarbu naudoti tik tinkamus tepalus ir neremontuoti replėmis ar metaliniais įrankiais. Instrukcijai rasite video formatu (šaltinis pateiktas žemiau).

Taidinės sujungimo technologijos ir jų pasirinkimas

Žinodami paskirtį ir vamzdžių medžiagą, galima pasirinkti tinkamiausią jungimo būdą: srieginė jungtis, flanšinė jungtis, suvirinimas, griovelių jungtis (spaustuvų jungtis), įvorė, suspaudimo jungtis, karšto lydalo jungtis, kištukinė jungtis ir kt. Tradiciškai srieginės jungtys populiarios atviriems vamzdžiams, tačiau kai kuriose sistemose jos nėra pageidaujamos dėl rizikos plėsti sriegius ar nepajėgios paslėptuose konstrukcijose. Flanšinės jungtys dažnai naudojamos didesniems skersmenims ir vietose, kur reikia dažnai išardyti dalis.

Suvirinimas - tinkamas necinkuoto plieno vamzdžiams ir didesniems skersmenims, dažnai naudojamas potinkiniuose ar aukštybiniuose pastatuose. Variniai vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Griovelio (spaustuvų) jungtis tinka didesniems cinkuoto plieno vamzdžiams. Pagrindinis lizdo ir išsiplėtusių jungčių tikslas - palengvinti montavimą ir užtikrinti sandarumą, taip pat leidžia lengviau išmontuoti dalis.

HDPE ir kitų plastikinių vamzdžių sujungimas

Didelio tankio PE vamzdžiai (HDPE) turi didelį taikymą pramonėje dėl kelių privalumų: didelis atsparumas cheminėms medžiagoms, tvirtumas ir ilgaamžiškumas. HDPE vamzdžių sujungimas su kitomis medžiagomis vyksta keliais būdais: karšto lydalo suvirinimas, elektrofuzinis suvirinimas, elastomeriniai sandarinimo žiedai, flanšinės jungtys ir kt. Flanšinės jungtys prie kiekvieno galo turi flanšą ir tarpiklius, o veržlės užtikrina sandarą. Elastomeriniai sandarinimo žiedai leidžia laikytis sandaros net ir mažesnį lenkiant ar deformuojant vamzdį.

Konkretūs žingsniai PE vamzdžių sujungimui PE fitingais

1. Supjaustykite vamzdį stačiu kampu.
2. Nuvalykite ir išlyginkite pjaustymo vietą.
3. Prieš montavimą paviršių patepkite tinkamu tepalu.
4. Nuspauskite konusinę veržlę 3-4 apsisukimus (neatsukite visiškai).
5. Įstumkite vamzdį į fitingą ir įsitikinkite, kad jis praeina per sandarinimo elementą.
6. Rankomis priveržkite konusinę veržlę; jei reikia - naudokite veržliaraktį.

Praktiniai patarimai ir dažni klaidos pavyzdžiai

Dažnai PE jungtys lūžta dėl per didelio užveržimo. Todėl montuojant venkite naudoti metalines replėmis ar kitas jėgos priemones. Jei jungtis nuteka, svarbu suprasti, kad užsandarinti tokią vietą po to, kai grindys ar trinkelės yra klijuojamos, gali būti sudėtinga. Dažnai pritrūksta garantinio sprendimo, nes įrengimo metu buvo pažeistas reglamentas STR 2.07.01:2003, kuris nurodo, kad paslėptos jungtys turi būti tokio pat atsparumo kaip ir vamzdis. Tokiu atveju būtina kreiptis į atlikusios įmonės garantinį remontą.

Žr. žemiau iššūkio aprašymą ir galimus sprendimus. Dažnai naudojamos žymos - push-on jungtys, suspaudžiamos movos, flanšinės jungtys, griovelinės jungtys, ir kt. Tačiau kai kuriose vietose, kur reikalingas didesnis patikimumas ir lengvas demontavimas, rekomenduojama naudoti flanšinius sprendimus arba kištukines jungtis.

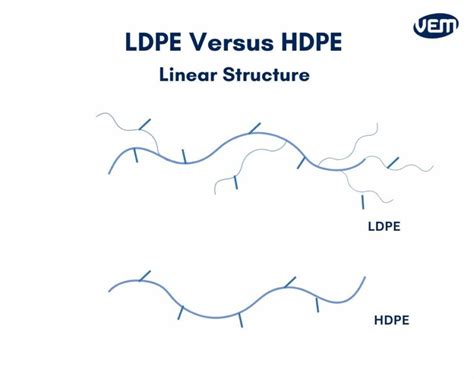

Žinios apie PE vamzdžių skirtumus LDPE ir HDPE

LDPE - plonasienis mažo diametro vamzdis iki 40 mm ir mažesnis: naudojamas laistymui, šiltnamiams, lauko darbams ir lengviems iškasimams. HDPE - storo sienelės ir didesnio skersmens vamzdis nuo 40 mm ir daugiau: tinka dideliems plotams, magistralinėms linijoms, lašelinėms sistemoms. Abiejų tipų PE vamzdžiai tinka sujungimui PE jungtimis, o jų atsparumas chemikalams ir ultravioletiniams spinduliams užtikrina ilgalaikę eksploatavimą.

Rinkos patarimai ir praktiniai patarimai vartotojams

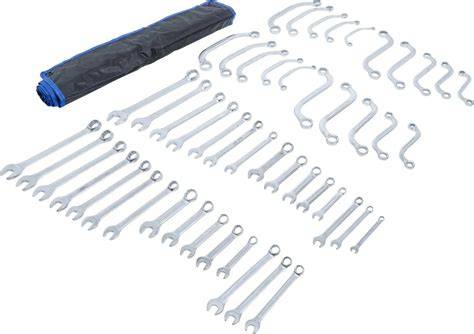

Rinkoje yra platus PE jungčių asortimentas: 16 mm - 75 mm skersmenų, įvairių sriegių PE vamzdžiams, trišakių, alkūnių bei aklių. Taip pat turime PE jungčių raktų, kurie padeda pritvirtinti ar atsukti jungtis. PE jungtis montuoti labai paprasta - nupjauname vamzdį, užsukame vidinę dalį, įstatome vamzdį pro guminį žiedą, užsukame korpusą. Jei reikia, naudojame tepalą ir specialius raktus. Plačiau informacijos rasite mūsų parduotuvėje ar el. paštu.

Statybiniai įrodymai ir reglamentai

Svarbu laikytis reglamentų, pvz., STR 2.07.01:2003 „Vandentiekis ir nuotekų šalintuvas. Pastato inžinerinės sistemos. Lauko inžineriniai tinklai“: jungtys (movos, užlituotos ar suvirintos siūlės) turi būti tokio pat atsparumo kaip ir patys vamzdžiai. Paslėptos srieginės jungtys dažnai draudžiamos.
