Prieš 30 metų vandentiekio vamzdžius dažniausiai darydavo iš plieno arba ketaus. Šiandien 95% naujų lauko vandentiekio sistemų Lietuvoje klojama PEHD (HDPE) plastikinių vamzdžių. Kas pasikeitė, kad šis plastikas tapo nenugalimu standartu? Kad suprastum, kodėl PEHD tapo karaliumi, verta žinoti, kas buvo iki jo. XX a. Ketaus vamzdžiai (XIX a.-XX a. Ketaus magistraliniai vamzdžiai buvo Lietuvos miestų pagrindas iki Antrojo pasaulinio karo. Patikimi, atsparūs, bet labai sunkūs ir reikalaujantys specializuotų jungčių. Plieniniai vamzdžiai (XX a. Plienas buvo populiarus tarybiniu laikotarpiu. Pigesnis nei ketus, lengvesnis, lengviau jungiamas. Tačiau plieno didelis trūkumas - korozija. Vario vamzdžiai (XX a. Varis tapo populiarus modernizacijai. Atsparesnis korozijai nei plienas, geras šilumos laidumas.
1960-80-aisiais į rinką atėjo PVC ir kiti plastikai. Pigūs, lengvi, lengvai jungiami. PEHD atsirado kaip „kitas etapas" - plastikas, kuris turi PVC privalumus, bet prie to atlaiko didelius slėgius ir žemas temperatūras be lūžimo. PEHD (Polyethylene High Density) yra termoplastinis polimeras, pagamintas iš etileno molekulių. 1. Skirtingai nuo plieno ir vario, PEHD nereaguoja su vandeniu - nei su minkštu, nei su kietu, nei su mineralizuotu. Vidaus sienelės lieka švarios visą tarnavimo laiką. 2. PEHD vamzdis gali šiek tiek lankstytis nesusprogdindamas. Tai ypač svarbu Lietuvos klimato sąlygomis, kur žiemos įšalas sukuria slėgius gruntui. Plastikinis vamzdis šiek tiek išsitempia ir neužsifiksuoja, kai metalas trūko. 3. 100 m PEHD vamzdžio sveria 50-80 kg (priklauso nuo diametro), o plieno ekvivalento - 350-450 kg. Tai reiškia, kad klojimas reikalauja mažiau darbininkų, mažesnės technikos ir gali būti atliktas greičiau. 4. PEHD jungiamas elektrolitinio suvirinimo būdu - specialus aparatas šildo jungtį, kuri susilieja į vientisą medžiagą. Jungtis yra TOKIA PAT STIPRI kaip pats vamzdis. 5. Tinkamai paklotas PEHD vamzdis tarnauja 50-100 metų. Pasaulinė praktika rodo, kad kai kurie pirmieji PEHD įrengimai iš 1960-ųjų vis dar veikia. Ne visi PEHD vamzdžiai vienodi. Praktiškai šiandien naujose vandentiekio sistemose Lietuvoje naudojamas beveik tik PE100. Tai dabartinis Europos standartas. Greta klasės (PE100), kiekvienas vamzdis turi SDR rodiklį - Standard Dimension Ratio. Tai vamzdžio išorinio diametro santykis su sienelės storiu. SDR Maks. Vienbučio namo įvadui Vilniuje standartiškai naudojamas PE100 SDR17 (atlaiko 10 bar slėgį, kai miesto magistralinio tinklo slėgis paprastai yra 3-6 bar). Kai rangovas pateikia sąmatą, įsitikinkite, kad joje aiškiai nurodyta vamzdžio klasė ir SDR.
Ne visi PEHD vamzdžiai vienodi. Greite prieiga prie kokybės užtikrinama per žymas ant vamzdžio: PE100, SDR rodiklis, gamintojas, data, partijos numeris. Gamintojai paprastai duoda 25 metų garantiją medžiagai. Praktinis tarnavimo laikas (50+ metų) yra žymiai ilgesnis, bet oficiali garantija - 25 metai. Taip, naudojant specialius pereinamus jungiklius. Tačiau tai dažna avarijų vieta - jungtis tarp dviejų skirtingų medžiagų visada silpniausioji vieta. Juodas PEHD turi natūralų anglies dažiklį, kuris apsaugo nuo UV spindulių. Vandentiekiui naudojamas mėlynas PEHD - tai vizualinė nuoroda, kad linija yra geriamajam vandeniui. Padarom pilną PEHD įrengimą - su sertifikuotomis medžiagomis, elektrolitinio suvirinimo technologija ir 25 metų garantija medžiagoms.
Ne taip seniai statybininkams ir namų meistrams nekilo klausimų dėl kanalizacijos klojimo vamzdžių pasirinkimo - buvo gaminami tik plieno ir ketaus gaminiai. Šiuo metu kaip gamybos medžiaga naudojamas polipropilenas, polivinilchloridas ir polietilenas. Be to, gamintojai naudoja skirtingas spalvas, kurios supaprastina jo charakteristikų nustatymą. Vamzdžių spalvų atskyrimas naudojamas siekiant palengvinti veislės pasirinkimą tam tikromis eksploatavimo sąlygomis. Taigi renkantis reikėtų atsižvelgti į šiuos kriterijus: Vamzdžių klojimo vieta yra butas ar privatus namas. Atitinkamai atsižvelgiama į dirvožemio slėgio buvimą ar nebuvimą, kuris priklauso ne tik nuo jo tūrio, bet ir nuo jo būsimos vietos kelio, automobilių stovėjimo aikštelės ir kt. Oro sąlygos dabartiniame regione, atsižvelgiant į dirvožemio užšalimo gylį. Darbo temperatūros diapazonas.
Pagrindinės spalvos ir jų paskirtis pagal naudojimo vietą
Pilki vamzdžiai: Jie naudojami patalpose, kur nėra stipraus mechaninio ir temperatūrinio poveikio. Pagaminimo medžiaga yra polipropilenas. Pilki vamzdžiai suprojektuoti per juos praleisto skysčio temperatūrai 60-75 laipsnių diapazone. Tačiau jie gali atlaikyti trumpalaikį rodiklio padidėjimą iki 90-95 laipsnių. Lauko temperatūra neturi nukristi žemiau 0 °. Jie išsiskiria cheminiu inertiškumu: nėra korozinių procesų ir kenksmingų medžiagų išsiskyrimo. Kadangi deformacija įvyksta su santykinai maža jėga - 50-75 kgf / m2, tada tokių vamzdžių nerekomenduojama montuoti tose vietose, kur ant jų bus daromas išorinis slėgis. Taip pat naudojamas montuojant patalpose. Pagal savo savybes jie nesiskiria nuo ankstesnės veislės. Jie turi patrauklesnę išvaizdą, todėl juos galima kloti tose vietose, kur neįmanoma apdailos sienų ar grindų paslėpti komunikacijos. Baltųjų vamzdžių bruožai yra gera šilumos ir triukšmo izoliacija. Atlaikite skysčio temperatūrą iki 95 laipsnių. Skersmuo svyruoja nuo 32 mm iki 150 mm. Vieno gabalo ilgis gali būti nuo 15 cm iki 5 metrų. Centimetrų skalė ant paviršiaus padeda matuoti matmenis.
Raudoni vamzdžiai: Jie naudojami kuriant nuotekų sistemą už namo ribų. Gamybinė medžiaga - polivinilchloridas. Darbinis diapazonas yra 40-60 laipsnių. Išorinė neigiamos temperatūros įtaka neturi įtakos medžiagos savybėms. Raudoni vamzdžiai gali atlaikyti dirvožemio svorį, jei klojimo gylis neviršija 2 metrų. Statyti po keliais nerekomenduojama, nes yra didelė deformacijos tikimybė, dėl kurios ilgainiui nusės kietieji nuotekų komponentai ir susidarys užsikimšimai.
Svarbiausi PVC vamzdžių trūkumai yra šie: jie sunaikinami veikiant agresyvių nuotekų - rūgščių ar aliejų. Jie pagaminti iš polietileno ir dažnai naudojami organizuojant miesto kanalizaciją, kuri turi atlaikyti didelius praeinančio skysčio kiekius. Juodų vamzdžių bruožas yra jų skersmuo - dažnai nuo 250 iki 850 mm. Taip pat gali būti platesnių vamzdžių su padidintu eismu. Privalumai: atsparumas vandens plaktukui; korozijos nebuvimas; ilgas tarnavimo laikas (50 metų). Juodi PE vamzdžiai montuojami daugiausia dideliame gylyje iki 15 metrų. Stiprumas išvystomas gofruotomis sienomis; temperatūra iki 60 °C. Papildomai - drenažo kabeliams apsaugoti.
Žalieji vamzdžiai: naudojami drenažui, dažomi žaliai (kartais mėlynai). Išskirtinis bruožas - gebėjimas sulenkti ir atlaikyti stiprų dirvožemio slėgį iš viršaus. Produktai dažnai perforuoti, turi geotekstilės filtrą.
Balti vamzdžiai: vidaus kanalizacijai, estetinei išvaizdai, dažnai naudojami ten, kur pilkų nėra galima matyti. Turi gerą triukšmo sugėrimą ir mažą šilumos laidumą. Temperatūra iki 95 °C, skersmenys 32-150 mm, ilgiai 15 cm-5 m. Centimetro skalė ant išorinio paviršiaus padeda montuoti.
Juodi (HDPE) vamzdžiai: dažnai naudojami kaip greto linijų apsauga arba drenažas. Jie siūlo didelį atsparumą vandens plaktukui ir gerą atsparumą chemikalams. Tarnavimo laikas iki 50 metų. Gofruotos sienos užtikrina tvirtumą, o išorė lygi. Tarp jų ypač plačiai naudojama 250-850 mm skersmens dalys. Juodųjų PE vamzdžių naudojimas lauke - aplink konteinerinę ar kabelinę sistemą, drenažo dalis.
Kodėl spalvų kodavimas yra svarbus ir kaip pasirinkti?
Spalvų kodavimas padeda atskirti paskirtį ir vietą: oranžiniai arba rudi oranžiniai lauko vamzdžiai dažniausiai skirti lauko nuotekoms ir išorinėms sistemoms, pilkūs ir balti - vidaus nuotekoms, žalieji - drenažui, mėlynieji - geriamam vandeniui. Žaliuosius dažnai papildomai perforuoja arba jie turi geotekstilės filtrą. Baltieji ir pilkieji vamzdžiai dažnai naudojami vidaus sistemoms dėl triukšmo slopinimo ir estetikos. Raudoni vamzdžiai dažnai žymi išorinę nuotekų dalį ar dvasių: jie dažnai turi tvirtas sienas ir didesnį atsparumą cheminėms medžiagoms, bet jautrūs temperatūros pokyčiams. Oranžiniai gofruoti vamzdžiai - dar vienas pasirinkimas, kai reikalingas didelis išorinis atsparumas ir mechaninė apkrova, tačiau jie brangūs. Juodi gofruoti PE vamzdžiai naudojami specialiose užkardose ar kabelių apsaugai, taip pat kaip drenažo sistemų dalys.
Apžvalga: ką rinktis priklausomai nuo paskirties
- Vidaus nuotekų sistema išlieka pagrinde su pilkais arba baltais vamzdžiais iš PP/PE/PVC medžiagų; afektyvus triukšmo slopinimas ir estetika dažnai lemia balto pilkos spalvos pasirinkimą.
- Lauko nuotekų sistema dažniausiai naudoja oranžinius, raudonus ar juodus vamzdžius - jų sienos standsnesnės arba gofruotos, kad atlaikytų dirvožemio slėgį ir užšalimo sąlygas.
- Drenažo sistema dažnai renkama žaliais vamzdžiais su perforacijomis arba gofruotais sprendimais, kurie leidžia drėgmei patekti į tinklą.
- Kainos ir tarnavimo laikas turi įtakos sprendimams: raudonieji ir oranžiniai dažnai brangesni, pilkieji ir balti pigesni, bet siūlo skirtingą našumą.

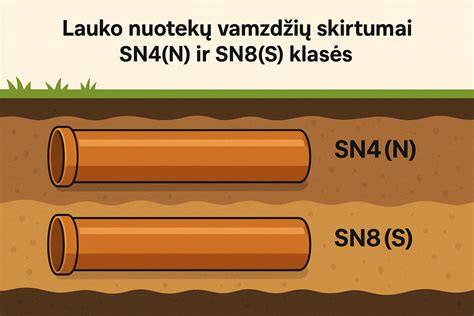

Pagal galiojančius standartus svarbu atsižvelgti į medžiagos klasę, SDR rodiklį ir tinkamą klojimo gylį bei eksploatacines sąlygas. PEHD PE100 SDR17 įvadui tipinės sąlygos - 10 bar, o miesto tinklas - 3-6 bar. PVC vamzdžiai klasifikuojami SN4 ir SN8 pagal apkrovą, su atitinkamais klojimo gyliais. PVC skaitmenis pabandė įvertinti, bet svarbiausia - pasirinkti produktą, kuris atitinka konkrečią užduotį ir aplinką, o ne tik kainą.
Gamybos medžiagos ir jų ypatybės
PP vidaus nuotekų vamzdžiai ir jungtys yra gaminami iš polipropileno pagal LST EN 1451-1 standartą ir skirti vidaus kanalizacijos sistemai sujungti. Dėl puikių mechaninių savybių PP vamzdžiai tinkami vidaus instaliacijai, kur svarbu atsparumas temperatūros svyravimams ir ilgaamžiškumas. PVC nuotekų vamzdžiai ir jungtys išorinėms tinklams gaminami pagal LST EN13476-2 standartą; movose - SBR tarpikliai. PVC yra atsparus korozijai ir chemikalams, ilgaamžiai ir lengvai apdirbami. PVC vamzdžiai dažnai naudojami lauko nuotekų ir lietaus sistemoms, tačiau jų tarnavimo laikas ir atsparumas didelis klausimas, ypač su aukštesnėmis temperatūromis.
Polietilenas (PE) - dar vienas žinomas plastikas, naudojamas lauko ir didelių nuotekų sistemų dalims; pasižymi geru atsparumu šalčiams, lankstumu ir nesidaužančiu projektavimu. Oranžiniai gofruoti PE vamzdžiai - vienas iš variantų, užtikrinantis didelį mechaninį atsparumą ir sudėtingą terštąsis situacijas. Juodi PE vamzdžiai dažnai naudojami drenažui arba kabelinių linijų apsaugai, taip pat gali būti naudojami kaip pagrindinis vamzdis žemėje su dideliu apkrovimu. Baltos ir pilkos spalvos PE/PP vamzdžiai dažnai naudojami vidaus ir išorės nuotekoms, o balti - estetinėms ar pakuotėms, bei vietoms, kur reikia minimaliai matomumo.
Spalvų standartų praktika Lietuvoje
Spalvų pasirinkimas dažnai priklauso nuo vietos: lauko vamzdžiai dažniausiai oranžiniai arba rudi, vidaus - pilki arba balti. Spalva teikia ne tik estetinį efektą, bet ir praktinę naudą: padeda atskirti paskirtį, lengvina montavimą ir techninę priežiūrą. Taip pat yra juodi PE vamzdžiai - dažnai naudojami kabelių apsaugai ar dideliems išorės nuotekų projektams. Žalios spalvos dažnai naudojamos drenažui, o raudoni - išorinei nuotekų sistemai ar žymiai didesniems sienų pluošto atsparumo poreikiams. Balti vamzdžiai suteikia estetinį sprendimą vidaus instaliacijai. Spalvos gali šiek tiek skirtis pagal regioną ir gamintoją, bet bendra tendencija išlieka: pilki - vidaus nuotekoms, oranžiniai - lauko, raudoni - stiprus išorės nuotekų tinklas, žalieji - drenažui, balti - estetinėms vidaus instaliacijoms, juodi - kabelių apsaugai ir sudėtingoms eksploatacijos vietoms.
Praktiniai patarimai montuotojams
- Kai planuojate įrenginėti, įsitikinkite, kad plano sąmatoje aiškiai nurodyta vamzdžio klasė ir SDR.
- Naudokite sertifikuotas medžiagas, elektrolitinio suvirinimo technologiją ir laikykitės garantijų sąlygų (medžiagai - apie 25 metų, realus tarnavimo laikas - 50+ metų).
- Venkite klojimo po žeme tose vietose, kur gali būti sunkus grunto slėgis ar rizika dėl ekskavatorių pažeidimų.
- Reguliariai tikrinkite sistemos slėgį ir šulinių būklę (kas 5-7 metus atlikite slėgio bandymą).
HDPE lauko bandymai
Galiausiai kanalizacijos sistemų pasirinkimas priklauso nuo paskirties, klimato, grunto sąlygų ir eksploatacinių reikalavimų. Svarbu suprasti, kad pilkieji vamzdžiai yra dažniausiai naudojami vidiniam tinklui, o oranžiniai - lauko įrenginiams; raudonieji - išorinei nuotekų sistemai, o žalieji - drenažui. Balti vamzdžiai - estetinei vidaus instaliacijai. Juodi gofruoti PE vamzdžiai - papildomi variantai, skirti didelėms apkrovoms ar kabelių apsaugai. Pasirinkimas turi būti atliekamas pagal medžiagos savybes, aplinkos sąlygas ir technines specifikacijas, kad būtų užtikrintas efektyvus ir ilgaamžis tinklas.
