Gipso kartono konstrukcijų patikimumas labai priklauso nuo teisingai parinktų ir sumontuotų profilių. Nuo jų priklauso ne tik konstrukcijos tvirtumas, bet ir viso paviršiaus lygumas bei ilgaamžiškumas. Gipso kartono konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus.
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Tokia profilių įvairovė leidžia kurti skirtingo storio pertvaras ir užtikrinti didesnį atsparumą garso bei šilumos izoliacijai.
Gipso kartono pertvaros, montuojamos ant CW ir UW plieninių profilių karkaso, yra vienas paprasčiausių ir greičiausių būdų formuoti vidaus sienas tiek naujos statybos namuose, tiek renovuojamuose objektuose. Tokia konstrukcija yra lengva, universali ir leidžia patalpas išplanuoti taip, kaip patogiausia. Pertvaros montuojamos iš cinkuoto plieno profilių, prie kurių iš abiejų pusių sukamos gipso kartono plokštės, o į tarpus dažnai dedama mineralinė vata, gerinanti garso ir šilumos izoliaciją. Šią sistemą galima naudoti tiek sausose, tiek drėgnesnėse patalpose, jei pasirenkamos speciškai drėgmei atsparios plokštės. Be to, tokiose sienose patogu paslėpti elektros ir kitus inžinerinius tinklus, o paruoštas paviršius tampa idealia baze dažymui arba tapetavimui.
Profilio plotis reikalingas sistemos apkrovos klasei ar garso izoliacinei klasei numatyti, pagal pertvarinės sistemos aukštį ar reikalavimus. Kuo pertvara bus storesnė ir užpildyta vatos užpildu (kuo didesnis vatos tankis tuo didesnė garso izoliacija), tuo aukštesnę galėsime ją montuoti. Tinka ir 50 mm metalo profilis. Profilio pločiai pasirenkami pagal norimą pertvaros storį: 50 mm, 75 mm arba 100 mm.
UD profiliai - tvirtinami prie grindų, lubų ar sienų kraštų. Tai perimetriniai profiliai, sudarantys konstrukcijos pagrindą. CD profiliai - pagrindiniai laikančiosios struktūros elementai, dažniausiai naudojami lubų karkasams. UW ir CW profiliai - dažniausiai naudojami pertvaroms. UW profiliai yra horizontalūs, o CW profiliai - vertikalūs (statramsčiai). Jie sujungiami tarpusavyje, sudarydami tvirtą karkasą.
Montavimo etapai ir svarbūs patarimai
Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.

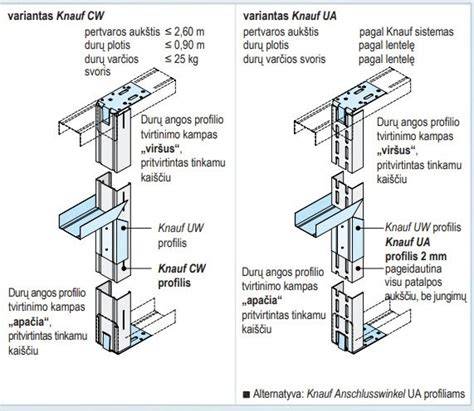

UA profiliai - sustiprinti profiliai, naudojami ten, kur reikalingas didesnis atsparumas apkrovoms, pavyzdžiui, durų angų statymui ar vietose, kur planuojama kabinti sunkius daiktus. Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Gipso kartono plokšnių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.
Nors Knauf UA profilių jungti nerekomenduojama, kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais: du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu; platesnių, 75-150 mm profilių ilginimas turi dvi eiles skylių. Jungimas atliekamas apačioje ir viršuje įsukant po 2 varžtus į kiekvieną eilę (iš viso 4).
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur joje bus angos, bei elementai didinantys karkaso atsparumą apkrovoms. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Perimetriniai profiliai turi būti pritvirtinti prie pagrindo, o lubų tvirtinimo atstumas turi atitikti aukščių reikalavimus.
Montavimas gali būti ilgesnis dėl parduodamų profilių trukmės: dažnai reikia juos ilginti iki reikiamo aukščio. Sienos užpildui rekomenduojama naudoti mineralinę vatą (pvz., ROCKWOOL) arba akmens vatą, siekiant pagerinti garso ir šilumos izoliaciją. Taip pat svarbu tinkamai išvedžioti elektros instaliaciją ir kitus inžinerinius tinklus.

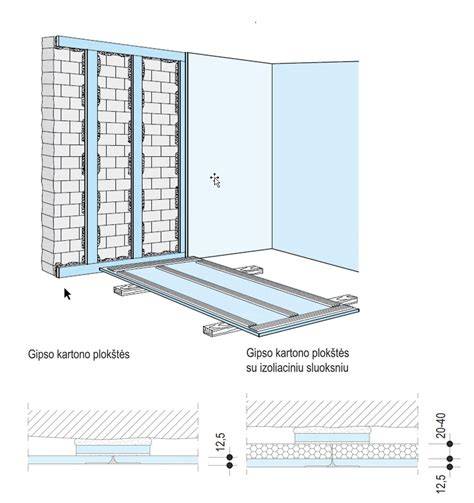

Gipso kartonas dažniausiai montuojamas ant karkaso iš metalinių profilių. Pagrindinis gipso kartono plokščių montavimo žingsnis - užpildyti izoliaciją bei išvedžioti laidus. Horizontalūs ir vertikalūs profiliai sudaro karkasą, tačiau jie nėra sujungti tarpusavyje - jie sudedami ir laikomi, kol pridedama gipso kartono plokštė. Stiprinti reikia tik ten, kur planuojama tvirtinti sunkius objektus, pvz., baldus ar kitus įrangos elementus.
Kokios medžiagos ir technologijos užtikrina kokybę
Gipso kartono pertvarų aukštis gali siekti iki 12 metrų, o parduodami profiliai dažnai turi iki 4 m ilgio - tad tenka juos ilginant. Pagrindiniai plokščių tipai išryškėja spalvomis: balta (įprasta), žalia (drėgnoms patalpoms), raudona (ugniai atspariai), mėlyna (garsą slopina ir atspari drėgmei). White gipso kartonas yra tinkamas gyvenamiesiems patalpoms; blue - didesnio tankio, atsparus drėgmei ir smūgiams bei turi atitinkamas priešgaisrines savybes.
Sumontavus pirmąjį gipso kartono sluoksnį, siūlės glaistomos. Antrą sluoksnį montuoti būtina taip, kad siūlių išsidėstymai nesutaptų. Deformacinės siūlės formuojamos kas 15 m arba dažniau ilgesnėse pertvarose. Deformacinės siūlės laikomos kaip saugaus išsidėstymo vietos, kurios apsaugo konstrukciją nuo įtrūkimų dėl judėjimo.
Video montavimas pradedantiesiems: 6 pamoka.
Kai pertvara jungiama su lubų apkalos ar pakabinamomis lubomis, svarbu įvertinti bendrą lubų ir sienų sąveiką. Slydimo siūlės diegiamos prijungiant skiriamąją juostą Trenn-Fixx, kuri užtikrina lengvą judėjimą tarp plokštų ir lubų. Luboms naudojamos skirtingos plokštės, priklausomai nuo apkrovos ir sąlygų: paprastas gipso kartonas, akustiniai sprendimai, ugniai atsparios plokštės ar Knauf Aquapanel drėgnoms ir šlapioms patalpoms.
Paprasti patarimai projektantams ir statybininkams
- Prieš montavimą įsitikinkite, kad lubų kokybė atitinka projektinius reikalavimus.
- Durų angų atidarymams naudokite UA arba WD profilių derinį, laikantis apkrovų reikalavimų.

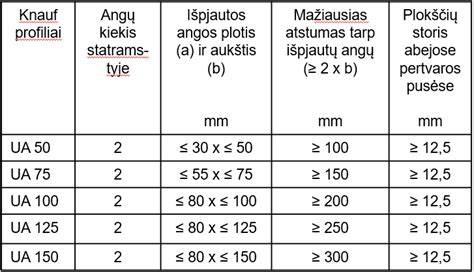

- Jei reikia papildomų angų, jas galima atverti CW profilių nugarėlėse, laikantis saugaus ploto ir tvirtinimų taisyklių.
- Deformaciniams jungtims ir slydimui rekomenduojama naudoti Trenn-Fixx juostas ir Trennwandkitt mastikas.
Gipso kartono konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Dėl modernių sprendimų, Knauf siūlo platus profilių asortimentą ir techninę pagalbą jų montavimui, įskaitant ilginimo metodus, įtampos vietų planavimą ir garso izoliacijos sprendimus.
