Šiame vadove pristatomos instrukcijos, kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga.
Reikalingos medžiagos
- Perimetriniai UW profiliai (išeiga: 0,7 m/1m²).
- Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²).
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniiui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tvirtinimui prie besiribojančių sienų (išeiga 1,6 vnt./1m²).
- Sandarinimo juosta Dichtungsband, klijuojama ant UW profilio nugarėlės (išeiga: 1,2 m/1m²), arba Trennwandkitt sandarinimo mastika, tepama ant UW ir CW profilių nugarėlių (išeiga: 0,3 vnt/1m²).
- Skiriamoji juosta Trenn-Fixx, skirta įrengti slydimo siūles tarp montuojamos pertvaros ir lubų bei besiribojančių sienų (išeiga apie 1,8 m/1m²).
- Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 4 m²/1m²).
- Diamantschrauben XTN savisriegiai skirti Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui prisukimui; 38 mm ilgio antram sluoksniui prisukimui (išeiga: apie 14 vnt./1m² pirmam sluoksniui; 30 vnt./1m² antram sluoksniui).
- Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
- Kurt siūlių armavimo juosta, naudojama galutinio plokščių sluoksnio siūlių armavimui (išeiga: apie 1,2 m/1 m²).
- Tiefengrund ypač skvarbus giliai įsigeriantis ir paviršių sutvirtinantis giluminis gruntas (pagal poreikį).
- Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal statramstinio profilio plotį (išeiga: apie 1 m² / 1 m²).
- Kantenhobel oblius skersinėms siūlėms nusklembti.
- Raspelhobel trintuvė nupjautiems plokštės kraštams lyginti.
- Elektrinis suktuvas.
- Schraubgriffspachtel glaistiklis arba Kleine Traufel mentelės skirtos siūlių glaistymui.
1 žingsnis: Konstrukcijos planavimas
Būtina iš anksto suplanuoti:
- Kokius garso izoliacijos ir gaisrinės saugos reikalavimus bus keliami pertvarai.
- Ar pertvara bus montuojama sausose ar drėgmės veikiamose patalpose.
- Koks bus montuojamos pertvaros aukštis (svarbu renkantis profilio plotį).
- Ar pertvaroje reikia įrengti durų angas.
- Ar pertvara bus apkraunama papildomomis apkrovomis.
Reikiamo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis Knauf W11.lt pertvarų sistemų techniniu bukletu ir priklausomai nuo to, kokio tipo pertvarą planuojate montuoti. Pasirinkus vieną populiariausių pertvarų konstrukciją Knauf W112 (metalinė viengubo karkaso pertvara su dviguba plokščių danga) remiantis techniniais duomenimis lentelėje pasirenkamos montuoti Blue plokštės ir 100 mm CW pločio profilių karkasas.
2 žingsnis: Paruošiamieji darbai
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur joje bus angos, bei elementai didinantys karkaso atsparumą apkrovoms (taip pat ir gembinėms). Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant pagrindui tinkamas priemones, pavyzdžiui: tinkuojant, glaistant ar naudojant kitas sandarinimo priemones (pvz., Trennwandkitt).
3 žingsnis: Perimetrinių profilių montavimas
- Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
- Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuri užsandarina nedidelius pagrindo nelygumus (iki 2 mm, jei jie didesni - naudojama sandarinimo mastika Trennwandkitt) ir neleidžia garsui sklisti perimetru bei pereiti iš konstrukcijos į konstrukciją.
- Perimetrinį karkaso profilį, naudojant pagrindui tinkamus tvirtinimo elementus (mūrvines, betonvines ir kt.), būtina pritvirtinti prie pagrindo (grindų ir lubų).
- Tvirtinant profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Tai atliekama naudojant matavimo priemones, užtikrinančias reikiamą tikslumą.
- Tvirtinant perimetrinį profilį prie lubų ir grindų atstumas tarp tvirtinimo taškų ≤ 100 cm (kai pertvaros aukštis iki 3 m) arba 50 cm (kai pertvaros aukštis virš ≤3 m).
4 žingsnis: Statramsčių išdėstymas
Pasižymėkite būsimų CW profilių - statramsčių - vietas. Jei pertvaroje numatytos durys, tuomet pirmiausia iš UA profilių sumontuokite durų angą. Tuomet CW profilius išdėstykite taip, kad virš durų gipso kartono plokščių siūlės būtų perstumiamos ne mažiau kaip 150-200 mm ir nebūtų vienoje vertikalėje su angokraščiu.
5 žingsnis: CW profilių montavimas
- Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite juos prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė. Tvirtinant CW profilius prie šoninių sienų atstumas tarp tvirtinimo elementų turi būti ≤100 cm, bet ne mažiau kaip 3 tvirtinimo taškai.
- Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius - gulekšnius. Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis (skardvaržčiais tvirtinti negalima).
- Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir gulekšnio dugno palikti 10 mm tarpą. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.

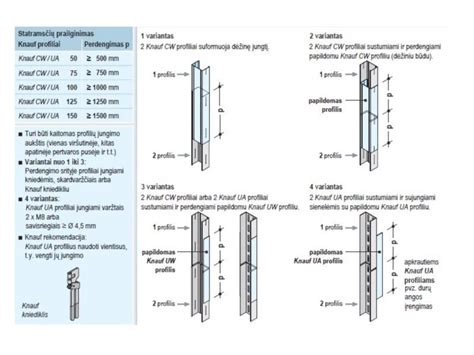

- Prireikus statramsčiai gali būti ilginami. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.
6 žingsnis: Skiriamosios juostos klijavimas
Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fixx. Juosta lipniąja kraštine gali būti klijuojama ant sienos šalia perimetro profilio arba, norint sumontuoti greičiau, gali būti klijuojama ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti Trenn-Fixx juostos dalis (5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.

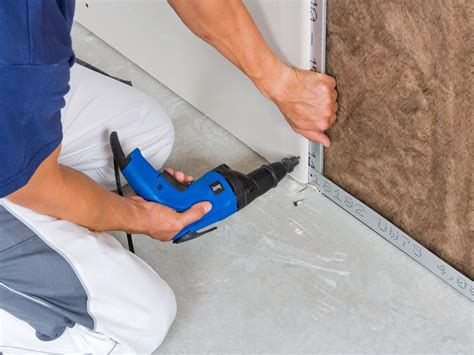

7 žingsnis: Gipso kartono plokščių tvirtinimas prie metalinio karkaso
- Gipso kartono plokštės prie metalinio karkaso tvirtinamos savisriegiais. Atsižvelgiant į tvirtinamų gipso kartono plokščių sluoksnių skaičių ir plokštės storį parenkamas savisriegių ilgis.
- Atstumas tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje. Leistini atstumai tarp savisriegių nurodyti lentelėje. Pastaba: visi sluoksniai turi būti pritvirtinti per vieną darbo dieną. Jei sluoksniai vienas po kito tvirtinami praėjus ilgesniam laikotarpiui, atstumai tarp savisriegių kiekviename sluoksnyje - 250 mm.
- Minimalus atstumas tarp savisriegio ir kartonu dengto gipso kartono plokštės krašto neturi būti mažesnis kaip 10 mm, o minimalus atstumas tarp savisriegio ir kartonu nedengto gipso kartono plokštės krašto neturi būti mažesnis kaip 15 mm.
- Tvirtinant reikia stengtis, kad plokštė nebūtų įveržta neleistinu būdu. To galima išvengti, pvz., pradėjus tvirtinti nuo vidurio abiejų kraštų link arba nuo vieno plokštės krašto priešingos pusės kryptimi. Tvirtinamąją plokštę stipriai prispauskite prie karkaso, kad ji visiškai prie jo priglustų, ir tvirtai prisukite savisriegiais. Visi savisriegiai į plokštę sukami statmenai ir įveržiami tiek, kad glaistiklis glaistant nekliūtų už savisriegių galvučių, taip pat savisriegio galvutė neturi įplėšti kartono. Naujo savisriegio į seną skylę sukti negalima. Jį reikia sukti ne arčiau kaip per 50 mm nuo senosios skylės.
- Tvirtinant plokštes prie konstrukcijos skersai profilių, nupjauti kraštai turi būti išdėstyti ant profilio. Savisriegių įsukimo į medines konstrukcijas gylis - ne mažesnis nei 20 mm. Sukant savisriegius į metalines konstrukcijas savisriegio ilgį reikia parinkti taip, kad jį įsukus galas antroje profilio pusėje išsikištų ne mažiau kaip 10 mm. Gipso kartono plokštės pertvarų konstrukcijose tvirtinamos tiek vertikalia, tiek horizontalia kryptimi. Montuojant vertikaliai, rekomenduojama naudoti plokštes per visą patalpos aukštį, t. y., be horizontalių jungčių. Taip pat galimos ir mišrios plokščių tvirtinimo sistemos. Tame pačiame sluoksnyje negalima maišyti plokščių montavimo krypties. Pageidautina naudoti vientisas gipso kartono plokštes, taip pat leidžiama naudoti ir mažesnių matmenų gipso kartono plokščių gabalus, tačiau būtina vengti tokių jungčių, kai vienoje eilėje yra keli mažesni gabalai, nes tai gerokai susilpnina konstrukciją. Kryžminės siūlės neleistinos.
8 žingsnis: Pirmo sluoksnio siūlių glaistymas
Sumontavus plokštes būtina užglaistyti plokščių siūles gipsiniu siūlių glaistu, pvz., Uniflott. Glaistomos tiek gamyklinės tiek pjautinės siūlės. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistomos. Pjautinės (SFK) siūlės suformuojamos naudojant specialų oblių. Prieš glaistymą pjautines siūles būtina gruntuoti giluminiu gruntu, pvz. Tiefengrund. Siūlių gruntavimui vandens naudoti negalima.
9 žingsnis: Antro gipso kartono sluoksnio montavimas
Išdžiūvus pirmo sluoksnio siūlių glaistui montuokite antrą gipso kartono plokščių sluoksnį. Montuojant kelių sluoksnių plokščių konstrukciją, abejose pertvaros pusėse skirtingų sluoksnių plokščių siūlės neturi sutapti.
10 žingsnis: Antro gipso kartono sluoksnio siūlių glaistymas
Sumontavus antrą gipso kartono plokščių sluoksnį būtina plokščių siūles užglaistyti gipsiniu siūlių glaistu, pvz., Uniflott ir armuoti popierine siūlių armavimo juosta pvz., Kurt. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistytos. Taip pat užglaistomos ir savisriegių galvutės. Glaistui išdžiūvus nupjaukite skiriamąją juostą Trenn-Fixx. Atlikus šiuos darbus pertvara yra paruošta tolimesniems darbams.
#5 GIPSKARTONIO PERTVARŲ MONTAVIMAS
Deformacinės siūlės
Įrengiant ilgas pertvaras arba esant žymesniems grindų bei lubų plokštumos aukščio pokyčiams (nuo 75 cm), kas 15 m arba dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinėmis siūlėmis laikomos gipso kartono sistemų ir kitų statybinių konstrukcijų sandūros siūlės, taip pat siūlės, esančios potencialaus gipso kartono konstrukcijų deformacinio tempimo ar gniuždymo vietose. Deformacinės siūlės formuojamos saugant gipso kartono konstrukcijas nuo neprognozuojamų deformacijų ir trūkių. Jei po įrengiamu metaliniu karkasu grindų ar perdangos konstrukcijoje yra pastato konstrukcinės deformacinės siūlės, tokios siūlės įrengiamos ir metaliniame karkase. Statybines konstrukcijas, kurias veikia didelė temperatūra (pvz., nuo apšvietimo, šildymo prietaisų), būtina atskirti nuo gipso kartono plokščių. Jei pertvara jungiama prie lubų apkalos arba pakabinamų lubų, būtina atsižvelgti į bendrą lubų ir sienų sistemos sąveiką. Kai numatomi perdangos įlinkiai, atsižvelgiant į planuojamas apkrovas, rekomenduojama įrengti slankiuosius mazgus pertvaros ir perdangos jungimo zonoje.
Durų angos formavimas
Profilis durų angai formuoti parenkamas pagal būsimų durų svorį. Grindų UW profilis turi būti pritvirtintas prie pagrindo ties būsimų durų angos kraštu, neatsižvelgiant į atstumus tarp tvirtinimo elementų. Į UW profilius įstatomi vertikalieji UA profiliai (kurių metalo storis yra 2 mm), sudarantys durų angą. UA profiliai prie viršutinės ir apatinės perdangos tvirtinami UA profilių tvirtinimo kampų komplekte esančiomis 8x60 mūrvinėmis (ne mažiau kaip 2 vnt. vienam kampui). Viršutiniuose UA profilių tvirtinimo kampuose yra paliktos specialios angos elektros instaliacijos laidams. Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.
Daugiau informacijos apie paviršiaus paruošimą skaitykite specialiose instrukcijose.
