Perdangos montavimas ant mūro sienų: vadovas ir praktiniai patarimai

Baigiam mūrą. Pastaruoju metu man nepavyksta parašyti gražaus konspekto, apsiribojančio vienos srities darbais. Darbai vyksta paraleliai. Dar nebaigus mūryti, jau pradedama ruoštis perdangos-stogo darbams. Viskas vyksta sparčiai, be prastovų.

Pirmiausia buvo atvežtas paskutinis, mūro užbaigimui reikalingas blokelių kiekis. Paskutiniai blokeliai buvo aptraukti balta plėvele, be jokių reklaminių užrašų, nors patys blokeliai tokie pat ir tos pačios klasės. Dar buvo atvežta šiektiek silikatinių plytų. Buvo atgabentos ir sukeltos plieninės sijos, kurios reikalingos vietose, kuriose nėra stogo konstrukciją laikančios sienos. Viena sija montuosis garaže, kita eis per svetainę.

Tuopat metu, kol rytinėje pusėje stovi pastoliai, montuojamas pirmasis mūrlotas. Antiseptikais jis bus nuteptas po sumontavimo. Toks variantas man nepatinka, nes apatinė, ant midos padėta mūrloto plokštuma liks nenutepta. Statyboms įsibėgėjus sulaukėme ir 2017-ųjų Kalėdų. Oro sąlygos darbams netrukdo. Uždėję stogą, pavasario laukti galėsime besidarbuodami namo viduje. Iškarto po Kalėdų, tarpušvenčio metu, darbai vietoje nestovėjo, - statybininkai neatostogauja.

Atvežtoji mediena buvo nutepta antiseptikais nuo puvinio ir vabzdžių. Kad būtų galima baigti mūrijimo darbus, vakarinėje pusėje iškarto buvo pradėta montuoti ta perdangos dalis, kurios vienas galas įsileis-įsimūrys į sieną. Beje, pagal projektą, perdanga numatyta ir garaže, bet aš nusprendžiau garaže jos nedaryti. Garažas bus nešildomas, taigi šildomas tūris netoks aktualus. Apšiltinsime stogą, o jei norėsis horizontalių lubų, gipsą manau pavyks ir taip sumontuoti.

Pačios sijos (20cm x 5cm) guldomos paliekant 55cm pločio tarpus skirtus 56,5cm pločio akmens vatos lakštams. Ant nešančiųjų sienų sijos guldomos su prasikeitimu ir susukamos tarpusavyje medsraigčiais, kad neišsivartytų. Prie mūrloto sijos priglaudžiamos ir prisukamos medsraigčiais "skersai". Į metalinę siją medinės paprasčiausia apsuktos plevele ir įstatytos. viršaus, kad fiksuoti poziciją, jos tarpusavyje sujungtos lentele. palėpės nebus, tai tvirtumo tikrai užtenka. Per porą tarpušvenčio dienų į reikiamas vietas buvo suguldytos visos perdangos sijos.

2018-ųjų sausio 8-ąją mūrai praktiškai baigti. Liko pasibaigti pertvarines sieneles iš M12 blokelių. Liko užglaistyti iš išorės blokelių sujungimų siūles iki pirmos eilės virš perdangos. Ryt pradedamas naujas statybų etapas, - stogo montavimas. Gegnės jau išteptos antiseptiku ir ryt bus montuojamos. Artimiausiomis dienomis pranašaujamas atšalimas. Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą. Pasukite pirmą perdangos plokšę į padėtį patogią montavimui. Su kėlimo griebtuvu kelkite perdangos plokšę už jos geometrinio vidurio. Keldami perdangos plokšę įsitikinkite, kad ji stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Kelkite perdangos plokšę į montavimo vietą. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos. Montuodami stebėkite, kad perdangos plokšės būtų sudėtos tinkama puse. Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštes iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių.

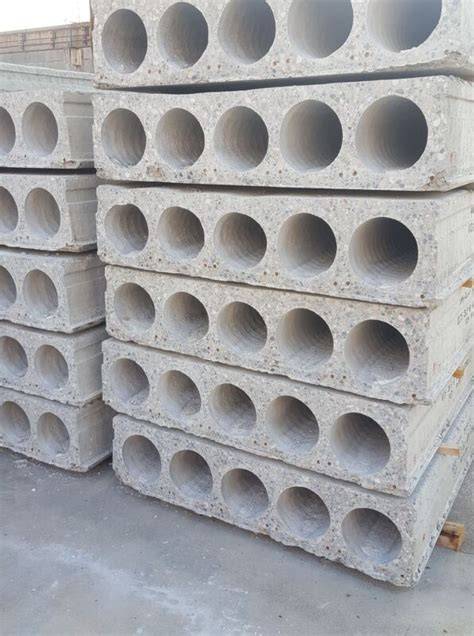

Tarpai tarp plokščių (siūlės) turi būti armuojami ir užtaisomi betonu (6 pav. Plokščių galuose esančios kiaurymės yra užtaisomos (užkemšamos) plastikiniais dažniausiai 50 mm ilgio kamščiais. Sumontuotų plokščių dažniausiai paremti nereikia. Paremti reikia tas plokštes, kurių atraminiuose galuose ir viduryje, yra angos, išėmos didesnės negu 300 x 300 mm. Plokštės gali būti atremtos į gelžbetonines sijas. Atrėmimo zonos ilgis turi būti ne mažesnis kaip 70 mm. Priklausomai nuo gelžbetoninės sijos formos, plokštės gali būti remiamos į pačią siją arba jos lentynas. Išilginis tarpas tarp plokščių turi būti ne mažesnis kaip 30 mm ir yra užpildomas betonu (be armavimo). Plokščių atraminėse zonose pašalinama viršutinė lentyna (atidengiamos plokščių kiaurymės). Sudėjus armatūrą į kiaurymes ir išilgines siūles, jos sumonolitinamos C30/37 klasės betonu. Norint padidinti kiaurymėtųjų perdangos plokščių standį (sumažinti įlinkį) bei padidinti laikomąją galią armatūros kiekis turi būti parenkamas apskaičiavimais, įvertinant pasikeitusią perdangos plokštės skaičiuotinę schemą. Šiuo atveju į kiaurmes rekomenduojama dėti plokščiuosius armatūros strypynus. Skersinės armatūros kiekis turi būti parenkamas pagal lenkiamųjų elementų armavimo skersine armatūra konstravimo nuorodų reikalavimus. Norint padidinti plieninės sijos standumą bei plokštes padaryti nekarpytas, naudojamos plieninės sijos su perforuota sienele (17-18 pav.).

Perdangos plokštės į sienas dažniausiai remiamos per cementinio skiedinio išlyginamąjį sluoksnį arba neopreno juostas. Neopreno juostos gali būti vartojamos nedidelio aukštingumo pastatams (1-2 aukštų) arba mišriose (platforminėse-kontaktinėse) sandūrose. Horizontaliųjų sandūrų paskirtis - perduoti vertikaliąsias apkrovas. Platforminėse sandūrose apkrova perduodama per perdangos plokščių atraminius ruožus ir horizontaliąsias skiedinio siūles. Rekomenduojamas horizontaliųjų skiedinio siūlių storis yra 15-20 mm.

Kai plokščių atrėmimo į sieną ilgis yra mažas, rekomenduojama į plokščių kiaurymes įdėti armatūros strypynus ir kiaurymes monolitinti (29-30 pav.). Toks konstrukcinis sprendimas padidina horizontaliųjų sandūrų stiprumą ir patikimumą. Sandūrų armavimas (dedant armatūros strypynus į plokščių kiaurymes) rekomenduojamas ir esant pakankamam perdangos plokščių atrėmimo ilgiui, norint padidinti sandūros patikimumą. Mišriose horizontaliose sandūrose apkrova į apatines sienas perduodama per perdangos plokščių atraminę zoną ir monolitinimo betoną ar tiesiogiai sienų sąlyčio vietoje. Mūrinės sienos gali būti vienasluoksnės arba sluoksniuotosios. Išorinėse sluoksniuotuose mūruose perdangos plokštės yra atremiamos į vidinį laikantįjį sluoksnį (20 pav.). Plokštės atrėmimo zonos ilgis turi būti apskaičiuojamas ir ne mažesnis kaip 120 mm.

Perdangos plokščių montavimas ir laikymo užduotys

Montuoti plokštes į griovelius (išėmas), paliekamus mūrijant sieną, draudžiama. Plokštes atremiant į gelžbetonines arba betonines sienas atrėmimo zonos ilgis turi būti ne mažesnis kaip 100 mm, ir ne mažesnis kaip 0,008xl, kur l - skaičiuotinas tarpatramio ilgis. Sumontuotų plokščių dažniausiai paremti nereikia. Paremti reikia tas plokštes, kurių atraminiuose galuose ir viduryje, yra angos, išėmos didesnės negu 300 x 300 mm. Mūro sienos gali būti vienos arba sluoksniuotos. Išorinėse sluoksniuotose sienose perdangos plokštės atremiamos į vidinį laikantįjį sluoksnį. Plokštės atrėmimo zonos ilgis turi būti apskaičiuojamas ir ne mažesnis kaip 120 mm. Sandūros tarp plokščių užpildomos betonu, o plokščių galų užpildymas kartais atliekamas plastikinių kamščių ar kitų užpildų pagal projektą.

Perdangos plokščių sandūros betonavimą reglamentuoja C25-C30 klasės betonas, o užpildai ne didesni kaip 8 mm skersmens. Esant žiemos sąlygoms, plokščių montavimas atliekamas valant sniegą ir ledą, o vietos užpilui renkami tinkami priedai. Minimalus atraminio paviršiaus ilgis - ant mūro 10 cm, ant betono ar metalo - 8 cm. Minimalus tarpelis tarp plokščių - 30 mm, kuris užpildomas betonu (be armavimo).

Ypatingosios perdangos ir papildomi sprendimai

Bauroc perdangos plokštės yra armuotas gaminys iš akytojo betono, skirtos perdengimams ir kaip šilumos izoliatorius. Perdangos laikomoji galia pasiekia apie 4 kN/m². Perdangos plokštės gali būti montuojamos kampu arba gulščiai, tinka ir dviejų skirtingų stogo segmentų jungiamiesiems mazgams. Sujungimas su siena nereikalauja sudėtingų sprendimų, o sprendimai plokščių ryšių mazgams - paprasti, nes nesusidaro šalčio tilteliai. Perforuotos plokštės taip pat naudojamos įvairiems tikslams: luboms, stogams, sienų pertvaroms ir pan. Standartinis pločio plokštė - 1200 mm, tačiau galima pjaustyti į siauresnes juosteles. Angos gamyboje gali būti iki 400 mm pločio, o plokščių galai gaminami vertikaliai arba įstrižai, priklausomai nuo poreikių.

Perdangos šiltinimo kontekste dažnai derinamos neopreno juostos, vata ar ekovata, o plokščių sandūros užpildomos betonu. Jei reikia papildomo standumo, galima naudojti plienines sijas su perforuota sienele, o plokštes galima atremti į gelžbetonines sijas ar lentynas. Žiemą reikia uždengti darbų zonas ir užtikrinti temperatūros režimą, kad betonas gerai sukietėtų. Dažnai projektuojama, kad deformacinė siūlė būtų ne mažesnė nei 10-15 mm pločiuose plotuose, o stogo plokščių sandūras reikia suklijuoti ar sujungti tinkamai.

Garsą izoliuojančios savybės ir patarimai garso izoliacijai

Medinė perdanga dažnai turi pranašumų dėl lengvumo, tačiau gelžbetoninės ar plokščių perdangos suteikia geresnę garso izoliaciją. Plačiai naudotos galimybės - naudoti plokštes su papildomomis garso izoliacijos medžiagomis, pavyzdžiui OSB, MDF sluoksniais, ar įmontuoti garso izoliacijos sluoksnius tarp gegnių ir perdangų plokščių. Jei norima sustiprinti garso izoliaciją tarp aukštų, rekomenduojama naudoti tinkamą storio vatos ar akmens vatos užpildą, o plokščių sandūras užlipdyti sandariai. Taip pat svarbu užtikrinti, kad plokštės būtų išlaikomos lygioje padėtyje ir nebūtų per daug išlinkusi.

Tekstiniai klausimai ir praktiniai patarimai

1. Kokie yra medinės perdangos laikomosios galios apskaičiavimo pagrindai? Pagrindinė formulė apima tarpatramio ilgį, sijų skerspjūvį, medienos chemijos savybes ir iš statyboje naudotų skaičiavimų.
2. Kokia perdanga geriau namui su mansarda: medinė, Aeroc, Teriva ar tuščiavidurio betono? Kiekviena turi privalumų ir trūkumų, priklausomai nuo biudžeto, garso izoliacijos poreikio ir šilumos taupymo.
3. Kaip sukurti efektyvią garso izoliaciją tarp pirmo ir antro aukšto? Kokių garso izoliacinių medžiagų naudoti ir kokio storio sluoksnius pasirinkti?
4. Ar galima ant akytojų blokelių sienų dėti gelžbetonio plokščių perdangą? Kokie papildomi reikalavimai egzistuoja?
5. Kokių žieminių priemonių reikia imtis perdangų montavimui: sniegas/ledas, temperatūra, papildomi užpildai?

Remiantis medžiagomis, perprėgimas gali būti pritaikytas skirtingoms situacijoms: grotuotų sienų, mūrinių sienų, gelžbetoninių sijų, plieninių konstrukcijų derinimas priklauso nuo projekto. Svarbu laikytis projektavimo nuostatų, naudoti tinkamas armavimo priemones ir laikytis blogų praktikos vengimo, pvz., vengti senų perdangos plokščių naudojimo be patikrinimo.
