Monolitinė perdanga yra vientisa gelžbetoninė konstrukcija, formuojama tiesiai statybvietėje. Ji pasižymi dideliu stiprumu, ilgaamžiškumu ir gebėjimu atlaikyti dideles apkrovas. Šiame straipsnyje bus aptariami monolitinės perdangos projektavimo ir skaičiavimo aspektai, atsižvelgiant į jos storį, armavimą ir kitus svarbius parametrus.
Monolitinės perdangos tipai ir jų ypatybės
Monolitinės perdangos gali būti sijinės arba plokštuminės. Sijinės perdangos susideda iš pagrindinių ir šalutinių sijų bei perdangos plokštės. Plokštuminės perdangos yra vientisos plokštės, remiančiosios į laikančias sienas ar sijas. Pasirinktas perdangos tipas priklauso nuo pastato konstrukcijos, planuojamų apkrovų ir architekto sprendimų.
Monolitinės perdangos yra sunkiausios tarp gelžbetoninių perdangų. Pavyzdys: 1 kv. m monolitinės perdangos su išlyginamuoju sluoksniu, kurios bendras storis yra 25 cm, sveria apie 380 kg. Tai lemia didesnę apkrovą laikančiosioms sienoms ir pamatams, todėl jiems reikalingi stipresni sprendimai. Tačiau, nepaisant didesnio svorio, monolitinės perdangos gali atlaikyti panašias apkrovas kaip ir lengvesnės surenkamos perdangos, tačiau joms gali prireikti daugiau armatūros, o tai didina savikainą.
Lyginant su surenkamomis perdangomis, tokiomis kaip „Teriva“ (kurios 1 kv. m sveria apie 260 kg), monolitinės perdangos reikalauja daugiau metalo, todėl didėja jų savikaina. Tačiau plonesnė monolitinė perdanga gali atlaikyti panašias apkrovas kaip storesnės surenkamos ar PTK perdangos. Vis dėlto, plonos perdangos pasižymi prastesnėmis šilumos ir garso izoliacijos savybėmis, kurias reikia gerinti papildomais sluoksniais.
Monolitinės perdangos storio ir armavimo principai
Monolitinės perdangos storis (aukštis) yra vienas svarbiausių projektavimo parametrų. Jis apskaičiuojamas atsižvelgiant į atstumą tarp atramų (tarpatramio ilgį). Bendros taisyklės numato, kad plokštės aukštis turėtų būti apie 1/30 atstumo tarp atramų. Pavyzdžiui, jei perdangos ilgis yra 6 metrai, plokštės aukštis turėtų būti apie 20 centimetrų. Mažiausias plokštės storis paprastai yra ne mažesnis kaip 15 centimetrų.
Betono plokštės storis yra tiesiogiai susijęs su armavimo schema. Esant minimaliam plokštės aukščiui (iki 15 cm), armatūra klojama vienu sluoksniu. Jei plokštės aukštis viršija 15 cm, armatūra klojama dviem sluoksniais. Viršutinė armatūros dalis paprastai atlaiko gniuždymo apkrovas, o apatinė - tempimo apkrovas. Todėl apatinėje eilėje kai kuriais atvejais naudojami didesnio skerspjūvio strypai. Vietose, kur plokštė remiasi į atramas, apkrovos veikia viršutinius strypus, todėl šios zonos papildomai armuojamos.

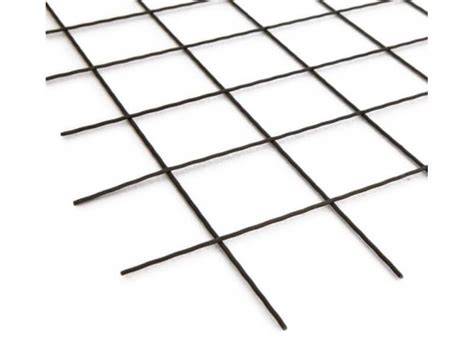

Armatros strypų skerspjūvis ir jų išdėstymo intervalai nustatomi pagal skaičiavimus. Dažniausiai naudojami 8-12 milimetrų skerspjūvio armatūros strypai. Standartinis armatūros tinklelį sudaro 10 milimetrų skersmens strypai, išdėstyti maždaug 150-200 milimetrų intervalais. Strypai sujungiami minkšta mezgimo viela, kurios skerspjūvis yra nuo 1,2 iki 3 milimetrų. Elektrinis suvirinimas paprastai nenaudojamas, kadangi jis gali pakeisti metalo struktūrą sujungimo vietose.
Siekiant išlaikyti tinkamą armatūros padėtį ir užtikrinti reikiamą betono apsauginį sluoksnį (apie 25-30 mm po apatiniu ir viršutiniu armatūros karkasu), naudojamos specialios plastikinės atramos arba mediniai blokeliai. Šie elementai dedami maždaug kas metrą po armatūros sankirtomis. Monolitinės perdangos armavimo schema turi būti pateikta techninėje dokumentacijoje, įskaitant brėžinius. Tai leidžia tiksliai atlikti darbus ir užtikrinti konstrukcijos patikimumą.
Betonavimo ir klojinių paruošimas
Klojiniai, kurių pagalba formuojama perdanga, paprastai gaminami iš vandeniui atsparios faneros arba obliuotų lentų. Svarbu kruopščiai sandarinti visus sujungimus, kad betono mišinys neištekėtų. Betonavimui naudojamas M200 ir aukštesnės klasės betono mišinys. Rekomenduojama naudoti M350 klasės betoną, kuris pasižymi puikiomis eksploatacinėmis savybėmis ir dideliu stiprumu. Betono mišinys tiekiamas į statybvietę ir paskirstomas visoje plokštės erdvėje betono siurblio pagalba. Betono sutankinimui ir oro burbuliukų pašalinimui naudojamas panardinamasis betono vibratorius. Betonavimo metu aplinkos temperatūra turėtų būti ne žemesnė kaip +5 laipsniai. Esant žemesnei temperatūrai, betonas gali sukietėti netolygiai, o tai gali sukelti įtrūkimus ir sumažinti konstrukcijos stiprumą. Pilnai sukietėjęs armuotas perdangos sluoksnis paprastai pasiekiamas po maždaug mėnesio.
Monolitinės perdangos privalumai ir trūkumai
Monolitinės perdangos pasižymi keliais svarbiais privalumais: didelis stiprumas ir ilgaamžiškumas, atsparumas ugniai, geros garso izoliacijos savybės, konstrukcinis lankstumas, atsparumas deformacijoms. Tačiau jos taip pat turi trūkumų: didelis svoris, didesnė savikaina, ilgai trunkantis statybos procesas, reikalingi specializuoti darbai.
Alternatyvos monolitinėms perdangoms
Be monolitinės perdangos, statybose naudojamos ir kitos gelžbetoninių perdangų rūšys, tokios kaip surenkamos gelžbetoninės plokštės (pvz., „Teriva“) ir kiaurymėtosios gelžbetoninės plokštės (PTK). Sieninę terinos perdangos yra lengvesnės ir greičiau montuojamos, tačiau gali turėti prastesnes garso izoliacijos savybes. PTK plokštės yra lengvesnės už monolitinę perdangą, tačiau jų montavimas taip pat reikalauja techninių sprendimų. Pasirinkimas tarp perdangų tipų priklauso nuo projekto reikalavimų, biudžeto ir konstrukcijos ypatumų. Inžinierius konstruktorius parenka tinkamiausią perdangos tipą, atsižvelgdamas į pastato paskirtį, planuojamas apkrovas ir kitus veiksnius.
Monolitinio plokštės pamato statyba: svarbiausi žingsniai
Monolitinio plokštės storis yra kruopščiai apskaičiuojamas projektavimo etape, atsižvelgiant į daugybę veiksnių, tokių kaip tarpatramio ilgis, numatomos apkrovos ir armatūros tipas. Įtraukiamos visos būtinosios nuostatos dėl tinkamo armavimo, betonavimo sąlygų ir klojinių paruošimo.
Pirmo aukšto laikančiūjų sienų mūras baigtas. Pasiruošimas monolitinės perdangos liejimui.
Įtrauktų duomenų įtraukties galimybės
Šioje dalyje pateikiama trumpa santrauka, kaip storio ir armavimo sprendimai įtakoja galutinę perdangos kainą ir šilumos izoliaciją. Net ir identiški plokštės storio sprendimai gali turėti skirtingas savybes dėl armatūros skerspjūvių ir išdėstymo intervalų, taip pat dėl naudojamos betono klasės ir klojinių kokybės.
Duomenų santrauka pavyzdžiai
- 1 kv. m monolitinės perdangos su 25 cm bendru stroiu sveria apie 380 kg.
- Teriva perdanga 1 kv. m sveria apie 260 kg, todėl reikalingas kitoks inžinerinis požiūris į atramas ir pamatą.
- Armatūros dažnių intervalai dažnai nustatomi 150-200 mm, skerspjūvių diapazonas 8-12 mm.
