Šiame straipsnyje apžvelgiami pagrindiniai perdangos plokštės projektavimo ir skaičiavimo aspektai, ypač monolitinių gelžbetoninių perdangų kontekste. Darbe naudotasi kelių šaltinių turiniu, kuris apima perdangos storio apskaičiavimus, armatūros išdėstymą, įrąžų skaičiavimą, klijavimo ir betonavimo technologijas, taip pat alternatyvių perdangų tipų palyginimą.
Perdangos plokštės: tipai ir jų ypatybės
Monolitinės perdangos yra vientisa gelžbetoninė konstrukcija, formuojama tiesiai statybvietėje. Ji pasižymi dideliu stiprumu, ilgaamžiškumu ir gebėjimu atlaikyti dideles apkrovas. Monolitinės perdangos gali būti sijinės arba plokštuminės. Sijinės perdangos susideda iš pagrindinių ir šalutinių sijų bei perdangos plokštės, o plokštuminės perdangos yra vientisos plokštės, remiančiosios į laikančias sienas ar sijas.

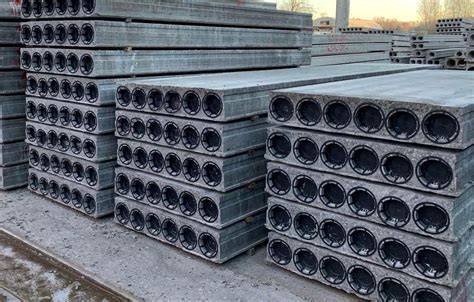

Alternatyvos monolitinėms perdangoms yra surenkamos gelžbetoninės plokštės (pvz., Teriva) ir kiaurymėtosios plokštės (PTK). Surenkamos perdangos dažnai lengvesnės ir greičiau montuojamos, tačiau gali turėti prastesnę garso izoliaciją. Kiaurymėtosios plokštės yra lengvesnės, tačiau jų montavimas reikalauja techninių sprendimų. Pasirinkimas priklauso nuo projekto reikalavimų, biudžeto ir konstrukcijos ypatumų.
Plokštės storis ir tarpatramio įtaka
Monolitinės perdangos storis (aukštis) yra vienas iš svarbiausių projektavimo parametrų. Jis nustatomas atsižvelgiant į tarpatramio ilgį ir apkrovas. Bendros taisyklės sako, kad plokštės aukštis turėtų būti apie 1/30 tarpatramio ilgio. Pavyzdžiui, esant 6 m tarpatramiui, plokštės aukštis turėtų būti apie 20 cm. Minimalus plokštės storis dažnai ne mažesnis nei 15 cm.
Betono plokštės storis tiesiogiai susijęs su armatūros schema. Jei plokštės aukštis iki 15 cm, armatūra klojama vienu sluoksniu; viršijus 15 cm - dviem sluoksniais. Viršutinė armatūros dalis atlaiko gniuždymą, o apatinė - tempimą. Todėl aplink atramas gali būti papildomai armuojama. Dažnai naudojami 8-12 mm skerspjūvio armatūros strypai, o standus tinklas - 10 mm skerspjūvio strypais, išdėstytais apie 150-200 mm atstumu.
Armatūros išdėstymas ir apsaugos sluoksniai
Armavimo tinklelis sudaro strypai, sujungti minkšta mezgimo viela. Maždaug 25-30 mm po apatiniu ir viršutiniu karkasu paliekamas apsauginis betono sluoksnis. Specialūs plastikiniai atramų elementai arba mediniai blokeliai naudojami siekiant užtikrinti tinkamą armatūros padėtį ir nuoseklų betono paklojimą.
Armatūros skerspjūvio dydis ir tarpai sprendžiami skaičiavimais. Dažniausiai naudojama 8-12 mm skerspjūvio juosta, o armatūros tinklelį sudaro 10 mm strypai. Sujungimai dažniausiai atliekami mezgimo viela; elektrinis suvirinimas nėra rekomenduojamas dėl galimos metalų struktūros pažeidimo vietose.
Klojinių paruošimas ir betonavimas
Klojiniai dažnai gaminami iš vandeniui atsparios faneros arba obliuotų lentų. Sandarinus būtina atlikti kruopščiai, kad betonas neištekėtų. Naudojamas M200 ir aukštesnės klasės betono mišinys; rekomenduojama M350 klasė dėl geresnių eksploatacinių savybių ir didesnio stiprumo. Betono siurbimas ir sutankinimas atliekami panardiniu betono vibratoriumi. Temperatūra statybos metu turi būti apie +5 °C ir aukštesnė, kad išvengti nelygaus kietėjimo.
Pilnai sukietėjęs armuotas perdangos sluoksnis įprastai pasiekiamas po apie mėnesio. Betonavimo laikui taip pat įtakos turi oro sąlygos ir naudotos medžiagos kokybė.
Armatūros skaičiavimas ir išdėstymas
Monolitinės perdangos storis turi būti parenkamas pagal tarpatramio ilgius ir apkrovas. Plokštės aukštis nustatomas remiantis tarpatramio ilgiu; dažnai taikoma taisyklė 1/30. Taip pat svarbu įvertinti armatūros tikslų išdėstymą: viršutinė eilė atlaiko gniuždomą apkrovą, o apatinių - tempimo apkrovą. Atitinkamai zonose arti atramų gali būti papildomai armuojama.
Monolitinės perdangos privalumai ir trūkumai
- Privalumai: didelis stiprumas, ilgaamžiškumas, atsparumas ugniai, geros garso izoliacijos savybės, lankstumas architektūriniams sprendiniams, atsparumas deformacijoms.
- Trūkumai: didelis svoris, didesnė savikaina, ilgas statybos laikotarpis, reikalingi kvalifikuoti specialistai, klojinio įrengimo ir betonavimo sudėtingumas.
Alternatyvios perdangų technologijos
Be monolitinių plokščių, galima naudoti surenkamas gelžbetonines plokštes (pvz., Teriva) arba kiaurymėtas perdangas (PTK). Svarbu įvertinti jų garso izoliaciją, svorį ir montavimo laiką bei biudeto sąnaudas. Inžinierius konstruktorius parenka tinkamiausią sprendimą, atsižvelgdamas į pastato paskirtį, apkrovas ir kitus veiksnius.
Greičiausias kilmės ir darbų planas
Monolitinės perdangos projektavimas apima plokščių storio apskaičiavimą, armatūros skaičiavimą, įrąžų vietas ir jų skerspjūvius. Taip pat būtina pateikti techninėje dokumentacijoje perdangos armavimo schemą, kuri užtikrintų teisingą įrengimą ir konstrukcijos patikimumą. Klojiniai turi būti sandarūs, o betono tiekimas vykdomas naudojant siurblių sistemą. Darbų organizavimas ir žemės darbų kiekių skaičiavimas taip pat svarbūs siekiant užtikrinti projekto įgyvendinimą be nuostolių.
Statybų technologijų įvairovė
Tekstuojuose šaltiniuose pateikiama informacija apie konkrečias statybos technologijas: nuo perdangos plokščių montavimo technologijų iki detalių apie tešlų ruošimą bei mechanizuotų darbų procesus. Aprašyta, kaip perdangos plokščių montavimo technologija ir kokybės kontrolė užtikrina saugią ir funkcionalią konstrukciją.
Turinys: įrašai ir duomenų apžvalga
- Perdangos plokštės skaičiavimas. Sijos stiprio skaičiavimas. Įstryžojo pjūvio stiprio skaičiavimas. Išvados. Perdanga betonuojama iš sunkiojo betono C25/30. 12 puslapių (834 žodžiai).
- Monolitinės briaunuotos perdangos projektavimas. Įrąžų apskaičiavimas. Lenkimo momentai tarpatrapimuose. Lenkimo momentai prie kolonų krašto. Rygelio dalys. 33 puslapiai (2321 žodis).
- Statybos technologija: Pastato charakteristika, aprašymas, konstrukcinis aprašymas. Darbų kiekių skaičiavimas. Žemės darbų kiekių skaičiavimas. Mūro darbai. 30 puslapių (5456 žodžiai).
- Įvadas. Perdangų klasifikacija. Medinės perdangos. Medienos savybės. Perdangos su medinėmis ir plieninėmis dalimis. 16 puslapių (4230 žodžių).
- Elementų parinkimas ir išdėstymas. Plokštės projektavimas. Perdangos plokštės apkrovos. Įrąžų apskaičiavimas. Plokštės storio skaičiavimas. Plokštės dalys. 14 puslapių (1228 žodžiai).
- Įvadas. Rekonstruojama perdanga. Darbo pasiruošimas. Krano parinkimas. Perdangos ardymo darbai. Gelžbetoninės plokštės keitimas. Baigiamieji darbai. Darbo sauga. 14 puslapių (1562 žodžiai).
- Įvadas. Naudojamų formulių sąrašas. Elementų skerspjūvio parinkimas. Perdangos plokštės projektavimas. Įražų skaičiavimas. Armatūros skerspjūvio plotas. 18 puslapių (2284 žodžiai).
- Referatas: Surenkamos kiaurymėtos gelžbetoninės perdangos istorija. Kiaurymėto perdangos plokščių tipai pagal gamintojus. Kiaurymėtos perdangos plokštės. 13 puslapių (1690 žodžių).
- Gelžbetoninės perdangos projektavimas. Aiškinamasis raštas. Elementų parinkimas ir išdėstymas. Perdangos plokštės projektavimas. Apkrovos. Įrąžų. 49 puslapiai (4726 žodžiai).
Praktiniai patarimai projektavimo patikimumui
- Pasirinkti tinkamą perdangos tipą pagal pastato paskirtį ir apkrovas.
- Tiksliai apskaičiuoti plokštės aukštį ir armatūros kilavimo schemas, atsižvelgiant į tarpatramius ir zonų apkrovas.
- Klojinių ir betonavimo technologijos parinkti pagal eksploatacines sąlygas bei temperatūrą statybvietėje.
- Užtikrinti kokybišką surenkamą ir armavimo darbų pakopų koordinavimą su darbo sauga ir kontrolėmis.
Glaustas praktinis planas: pagrindiniai žingsniai
- Nustatyti tarpatramio ilgį ir planuojamą apkrovą.
- Apskaičiuoti plokštės aukštį (storis) ir armatūros skaičių.
- Sudaryti armatūros išdėstymo planą su apsauginiais sluoksniais.
- Parengti klojinio projektą ir betonavimo technologijos planą.
- Pasirinkti perdangos tipą (monolitinė, Teriva, PTK) pagal biudžetą ir užduotį.
- Išvados: užtikrinti konstrukcijos patikimumą, saugumą ir ilgaamžiškumą.
