Tai vidaus horizontalios konstrukcijos, skiriančios pastatą į aukštus. Jos atlaiko ir perduoda į sienas arba kolonas nuolatines bei laikinas vertikaliąsias apkrovas. Pagal funkcinius požymius perdangos skirstomos į: rūsio, esančias virš rūsio patalpų, tarpaukštines, atskiriančias gretimus aukštus, ir pastogės, esančias virš viršutinio aukšto. Pagal degamumo laipsnį perdangos yra trijų tipų: nedegamosios, sunkiai degamosios ir degamosios.
Medinės sijos netinkuotos naudojamos iki 2 aukštų namai, o tinkuotos ir inpregnuotos iki 5 aukštų namui. Medinės sijos perdangoms paprastai vartojamos iki 5 m tarpatramiams. Pagal skerspjūvį, apkrovas ir grindų konstrukciją, sijos dedamos kas 0,6-1,2 m taip, kad jų įlinkis nuo apkrovos būtų ne didesnis nei 1/250 tarpatramio. Jas galima dėti viename lygyje. Kol statyboms nevartojo betono, perdangos dažniausiai buvo mūriniai skliautai su plieninėmis sijomis.
Pradėjus plačiai vartoti betoną, sijų perdangos buvo daromos iš monolitinio gelžbetonio su plokšte viršutinėje perdangos dalyje arba ant plieninių dvitėjų, apatinės lentynos buvo dedamos surenkamosios lengvojo betono plokštės. Perdangos su monolite plokšte viršutinėje dalyje gerokai stipresnės ir standesnės, nes ši plokštė dirba kartu su sijomis. Surenkamosios monolitinės perdangos montuojamos iš pavienių surenkamųjų elementų, o tarpai tarp jų pripildomi monolitinio gelžbetonio. Tokios monolitinės juostos sujungia visus elementus į viena bendra konstrukcija. Veikiant apkrovoms, tokios konstrukcijos dirba kaip monolitinės.
Tokia perdanga yra padaryta iš lengvojo betono ir keraminių blokų ir monolitinių briaunų, armuotu strypine armatūra. Blokai dažniausiai daromi iš šlakbetonio. Surenkamosios monolitinės perdangos apatinė dalis padaryta iš įtemptojo stygbetonio juostų su iškišta skersine armatūra. Ant šių juostų remiamos lovinio skerspjūvio gelžbetoninės plokštės. Vartojamos ir kitokios monolitinės perdangos su įtemptaisiais elementais, tai plokščios su įtemptomis stygbetonio juostomis, briaunuotos sklautinės (pastarosios yra labai stiprios ir netūri išleistos armatūros).
Ypač ekonomiškos surenkamosios monolitinės plokštės perdangos su styginiais keraminiais laikančiais sijiniais elementais. Vienos pirmųjų surenkamųjų perdangų - lovine gelžbetoninės. Iš tokių plokščių sunku padaryti lygias lubas, todėl jos buvo vartojamos tik rūsio perdangoms. Rationalesnės yra dvitėjinės gelžbetoninės sijos su plačiomis lentynomis, kurios sudaro lengvą tuštymėtąją perdangą su gera garso izoliacija, lygiomis lubomis ir lygiu pagrindu grindims.
Gerokai racionalesnės yra tuštymėtosios perdangų plokštės su apskritomis tuštomomis. Perdangos plokščių sijos - PES® skirtos pakabinti perdangų plokštes, norint suformuoti angas perdangoje tarp aukštų. Perdangos plokščių sijos - PES® gaminamos iš S355j2 plieno lakštų, juos sulenkus L forma ir suvirinant tarpusavyje. Standartines perdangų plokščių sijas - PES® gaminame kelių tipų, kurių geometrija pritaikyta dažniausiai rinkoje naudojamoms perdangos plokštėms. Taip pat galime pagaminti ir sustiprintas Perdangos plokščių sijas - PES® Stiprioji, ant jų galima atremti iki 500 mm storio perdangos plokštės. Taip pat galime pagaminti PES® Specialioji, kuri skirta kai gretimos perdangos plokštės yra skirtingo aukščio.
Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams kaip laikantis ir šilumą izoliuojantis elementas. Bauroc perdangų plokštės be 600 mm pločio plokščių, Bauroc gamina ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokšę. Armuojant perdangas iš karto yra suteikiamos tam tikros laikomosios savybės. Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančias savybes. Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamzdžių instaliacijai per perdangą.

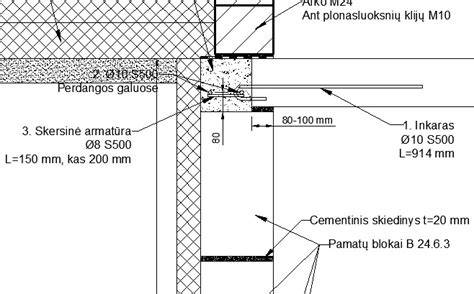

Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atskirais atvejais, kai besirementis paviršius yra mūras ar metalinė konstrukcija, atrėmimo ilgis gali sudaryti 75 mm. Projektuotojas, skaičiuojantis besiremenčio paviršiaus plotą, turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį. Kaip matyti brėžinyje, ant išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai.
Montuojant perdangas būtina atkreipti dėmesį, kad visos perdangos būtų dedamos lygiai, perdangų sandūroje dideli grioveliai turi sutapti su mažais, kaip parodyta brėžinyje. Užbaigus perdangų montavimą, į siūles ir perdangos galus sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu suformuojamas monolitinis sutvirtinimo žiedas, kuris sustiprina bauroc perdangos panelės kaip vientisą ir tvirtą konstrukciją. Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas. Bauroc plokštės tinkamos naudoti tiek perdangoms, tiek uždengimams. Perdangos plokštė gali būti montuojama kampu, taip pat galima montuoti gulščiai bei naudoti dvišlaičio stogo montavimui kaip laikomąją ir šilumą izoliuojančią konstrukciją. Tokio stogo montavimas yra daug greitesnis bei padeda sutaupyti išlaidas medinėms sijoms. Dar svarbiau - sujungimas su siena nereikalauja jokių sudėtingų sprendimų. Galima paminėti ir tai, jog perdangų plokščių sujungimo mazgų sprendimai pasižymi paprastumu, nesusidaro šalčio tilteliai, o ir pati konstrukcija tampa orui nepralaidi.

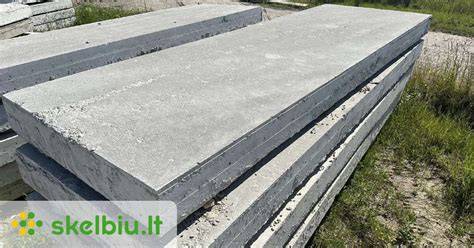

Kiaurymėtosios įtemptojo gelžbetonio plokštės: Dauguma žmonių, kurie domisi ar bent kiek žino apie statybas, yra susidūrę su kiaurymėtosiomis perdangomis. Šios medžiagos naudojamos dengti dideles angas, kuomet yra mažas aukštis konstrukcijoje. Perforuota įtempto betono plokštė suprojektuota ir pagaminta nepertraukiamo formavimo būdu pagal kliento pateiktą grindų planą. Perforuotos plokštės naudojamos ant mūro, monolitiniuose ir karkasiniuose pastatuose, taigi plokšę galima atremti ant mūro, monolitinių sienų, gelžbetonio ar metalinių sijų. Numatytasis plokštėms naudojamo betono aplinkos lygis yra X0.
Perforuota įtempto gelžbetoninė plokštė suprojektuojama ir pagaminama pagal užsakovo pateiktus grindų planus. Plokštė naudojama luboms, stogams ir sienų pertvaroms montuoti pramoniniuose, administraciniuose ir komerciniuose pastatuose, švietimo įstaigose ir gyvenamuosiuose pastatuose. Iš anksto įtempta gelžbetoninė perforuota plokštė turi gerą standumą ir ekonomišką skerspjūvį. Nominalus gaminio plotis yra 1200 mm, tačiau lakštą galima išilgai supjaustyti į siauresnes juosteles. Standartinis lentos galas yra vertikalus, tačiau lentos galą galima pjauti įstrižai arba žingsnis po žingsnio. Plokštė pagaminta iš paprasto C45/55 arba C50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Taip pat perforuotoje plokštėje angas galima suformuoti pagal atitinkamų klientų brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis. Standartinė perforuotos plokštės atsparumo ugniai trukmė yra 60 minučių.
Įvairių perdangų tipų palyginimas: Šiuolaikinėje statyboje naudojami įvairūs perdangos tipai, o pasirinkimas priklauso nuo statinio tipo. Gyvenamuosiuose pastatuose dažniausiai pritaikoma medinė, monolitinė ir perdangos plokščių perdanga. Todėl gyvenamojoje statyboje dažniausiai naudojama surenkama iš perdengimo plokščių perdanga, nes tai užima mažiausiai laiko ir kaina atitinka gautą rezultatą. Medinė perdanga: pigesnis variantas, bet mediena nesugeria garso izoliacijos taip, kaip gelžbetonio perdangos plokštės. Monolitinė perdanga: lyginant monolitinę perdangą su perdengimo plokštėmis, rezultatas abiem atvejais yra vienodas, nors monolitinės perdangos kaštai yra gerokai didesni ir ją padaryti reikia daugiau laiko. Perdangos plokštės: užima mažiausiai laiko ir kaina atitinka gautą rezultatą.

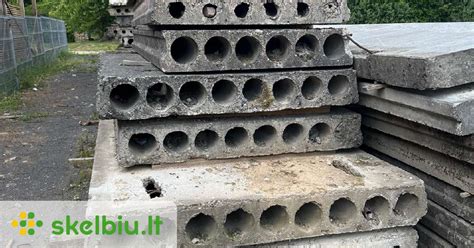

Naujos ir dėvėtos perdangos plokštės: Pasitaiko nemažai atvejų, kai žmonės, bandydami taupyti, naudoja jau dėvėtas perdangos plokštes. Reikėtų turėti omenyje, kad dažniausiai jos būna kelių dešimtmečių senumo, nutrupėjusios bei gali turėti sunkiai pastebimus mikro įtrūkimus ir be jokios abejonės niekas negarantuos sumontavus senas perdangos plokštes Jūsų saugumo. Kita vertus, po statybų bumo, joms rasti reikia paaukoti daugiau laiko, nes panaudotų plokščių nebėra daug, o jei ir randama, dažnai netinka ilgis, todėl tenka jas trumpinti, kas yra griežtai nerekomenduojama pagal saugumo reikalavimus seno gamybos tipo perdangos plokštėms.

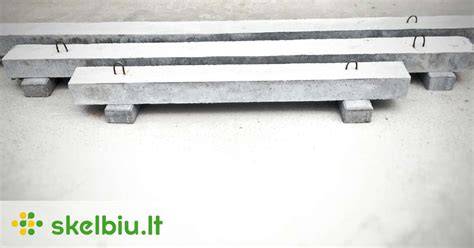

Sprendimai ir produktai: UAB „Aruodas“ prekiauja įvairių ilgių bei pločių naujomis perdengimo plokštėmis labai palankiomis kainomis, o gaminius pristato visoje Lietuvoje. Siūlome gelžbetonines sąramas, skirtas perdengti langų ir durų angas: laikančias ir nelaikančias, bei SR tipo neįtemptai armuotos gelžbetoninės sąramas. Laikančios sąramos išlaiko apkrovą viršutinės perdengimo plokštės bei laikančios sienos. O nelaikančios sąramos statomos į nelaikančią sieną ir neturi jokios įtakos perdengimo plokštės apkrovai. Galime pasiūlyti nestandartines sąramas pagal individualius išmatavimus. Taip pat siūlome gelžbetoninius laiptus, kurių pakopų aukštis ir plotis formuojami pagal projekte numatytus išmatavimus. Galima pagaminti iki 12 pakopų laiptus, o laiptų maršų aikštelių ilgis gali būti nuo 250 mm iki 1200 mm. Siūlome gelžbetonines sijas ir rygeliai gamybiniams, sandėliavimo, žemės ūkio pastatams su lygiu arba šlaitiniu stogu.
Montavimo reikalavimai ir priemonės: Perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos. Prieš montuojant perdangos plokštes ant sieninių plokščių, reikia patikrinti atraminio paviršiaus lygumą. Jei nelygus, nelygumus reikia pašalinti ar išlyginti. Atrėmimo paviršiui išlyginti naudojamos plastmasinės ar metalinės išlyginimo plokštelės-tarpikliai nuo 1 iki 20 mm storio. Bendras išlyginimo plokščių aukštis turi būti ne mažesnis nei 15 mm, kad po perdangos plokštės atramine dalimi pabėgtų betonas. Reikia atkreipti dėmesį į tai, kad išlyginimo plokštelės turi būti padėtos po perdangos plokštės vertikaliomis sienelėmis. Pašalinus plokštę nuo krano, reikia patikrinti jos šoninę padėtį ir atraminio paviršiaus ilgį.
Minimalus perdangos plokštės atraminio paviršiaus ilgis yra: ant mūro - 10 cm, betono ar metalo - 8 cm. Montuojant siauresnę nei 120 cm plokštę, reikia stengtis jos kraštą glausti prie sienos ar kitų konstrukcijų. Jei tai neįmanoma, tarp sveikos plokštės krašto ir šalia esančios išilgai pjautos plokštės krašto reikia palikti apie 2 cm tarpą, kad prirėmus klojinį galėtume formuoti apatinę siūlę. Jei perdangoje reikia suformuoti didelę angą, gamintojas pateikia specialią atraminę detalę ir nurodo jos atrėmimo vietą. Taip pat svarbu palikti tarpą tarp pilno ilgio perdangos plokščių projektinėje vietoje.
Skirtingi gretimų plokščių išlinkimai gali atsirasti dėl neteisingo sandėliavimo ar transportavimo. Jei išlinkiai viršija leistiną dydį - 8 mm, būtina juos suvienodinti. Daugeliu atvejų tai galima atlikti reguliuojamais statramsčiais, sukeliant žemiausią perdangos dalį į optimalų lygį. Tokioje padėtyje perdanga laikoma kol užpildomos siūlės. Sukeliant plokštę, reikia užtikrinti, kad jos galai nepasikeltų nuo atraminio paviršiaus. Kai reikia daugiau, plokštei galima uždėti papildomą svorį iš viršaus. Taip pat naudojamas suveržimo įrenginys, įstatomas iš viršaus į siūlę tarp gretimų plokščių pažeidimo vietoje. Suveržimo prietaisas paliekamas kol betono mišinys siūlėje pasiekia projektinį stiprumą.
Plokščių ryšių kiekis ir įrengimo būdai nurodomi kiekviename projekte. Dažniausiai ryšiai įrengiami plokščių galuose ties atramomis. Jei perdanga dirba kaip diafragma, ryšiai įrengiami ir su išilginėmis sienomis.
Sandūrų ir siūlių betonavimas: tarp plokščių esamas siūles ir plokščių galus ties atramomis reikia užtaisyti smulkiagrūdžiu betonu. Mažiausia leistina betono stiprumo klasė gniuždant - C20 (Mpa), rekomenduojama C25, C30. Maksimalus užpildo skersmuo - 8 mm. Betoną sutankinamas giluminio vibratoriaus. Prieš betonavimą būtina užtikrinti, kad siūlėse nėra šiukšlių. Jei tarpelis tarp plokščių didesnis nei 5 mm, būtina apatinę siūlės dalį užsandarinti montavimo putomis. Siūlių užpildų sezonuose - papildomai užsandarinami silikoniniu ar akriliu hermetiku.
Žiemos montavimas: sumontavus perdangas žiemą, reikalinga plokštes valyti nuo sniego ir ledo. Esant dideliam šalčiui, vieta uždengiama ir šildoma. Tarpai tarp plokščių turi būti armuojami ir užpildomi betonu. Kiaurymėtosios perdangos turi būti užkimštos plastikais kamšteliais plokščių galų užpildymui. Plokštės gali būti remiamos į gelžbetonines sijas. Atraminėje zonoje plokščių ilgis turi būti ne mažesnis nei 70 mm. Aplinkos plokščių galuose esančios kiaurymės turi būti užsandarintos, o plokščių į sijas remtasi gali būti tiek su skydeliais, tiek be jų.
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį, o po to plokštės supjaustomos skersai pagal norimą ilgį. Plokščių gamybos technologija užtikrina itin lygų paviršių, dėl to sumažėja tolesnės apdailos sąnaudos. Perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montavą. Standartinis gelžbetoninės plokštės plotis - 1200 mm. Esant poreikiui gali būti tiekiamos siaurintos plokštės. Iš anksto įtempta plokštė gali būti remiama ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Galimos plokščių aukščio modifikacijos: 200, 220, 265, 300, 320, 400, 500 mm (HCS tipai). Visos produkcijos CE ženklu ir turi gamybos sertifikatus.
Įranga ir projektavimo sprendimai: Į gaminius įtraukiami įtempti lynai, armatūros išdėstymas, ištemptų plokščių laikomosios galių lentelės, ir skirtingų tipų plokščių pasirinkimas pagal apkrovą bei aukštų planus. Plokštės gali būti pjaustomos išilgai ne mažesniu nei 45° kampu. Ekstruzinės perdangos plokštės turi būti montuojamos su griebtuvais, kurie teikiami nemokamai ir turi būti grąžinami po sumontavimo. Už papildomą mokestį gali būti pagamintos kiaurymėtos perdangos plokštės su pakėlimo kilpomis. AB „AKSA“ plokštės gali būti remiamos ant įvairių sijos konstrukcijų.
Taigi, perdangų sprendimai apima daug skirtingų tipų ir derinių: nuo tradicinių medinių sijų iki modernių lengvųjų gelžbetoninių plokščių su įtemptaisiais elementais. Svarbiausia - atsižvelgti į projektinį apkrovų profilį, aukštų tarpatramius, sienų ir kolonos konstrukciją bei tinkamą plokščių ir sijų santykį, kad atitiktų saugumo, garso izoliacijos ir šilumos efektų reikalavimus.
