Šis straipsnis apima perdangos plokščių markių tipų įvairovę, jų paskirtį, gamybos ypatybes, krovinių atlaikymą ir pasirinkimo kriterijus statybose. Pateikiama išsami, detali informacija remiantis pateiktu šaltiniu apie gelžbetonines perdangos plokštes, jų klasifikaciją, projektavimo reikalavimus, tiekėjus bei montavimo aspektus.

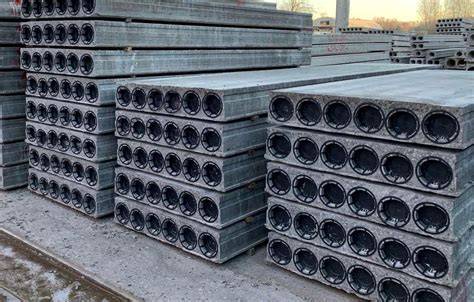

Gamyba ir tipai: kiaurymėtosios ir ekstruzinės perdangos plokštės
Perdangos plokštės yra gaminamos įvairių išmatavimų standartinės bei nestandartinės ir pagal individualius užsakymus. Standartinis perdangos plokštės plotis 1200 mm, jas galima siaurinti pjaunant išilgai. Kiaurymėtosios įtemptojo gelžbetonio plokštės (HCS) yra projektuojamos ir gaminamos ekstruziniu būdu pagal užsakovo perdangų planą; jų plotis nominaliai 1200 mm, o aukščiai gali būti 200, 220, 265, 300, 320, 400, 500 mm. Įtemptos plokštės pasižymi standžiu, ekonomiško skerspjūvio dizainu ir geromis garso izoliacijos savybėmis. Iš anksto įtemptos plokštės gaminamos su įtemptaisiais lynų siūlais, o plokštės galai uždaromi specialiais dangteliais, užtikrinančiais užpildytų tuštumų sandarumą.
AB „AKSA“ siūlo ekstruzines kiaurymėtas perdangos plokštes, kurios gali būti remiamos ant įvairių konstrukcijų: mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Plokštės gali būti užsakyti su ar be pakėlimo kilpų, o siaurintos plokštės visada gaminamos su pakėlimo kilpomis. Įtemptos plokštės yra suprantamai laikomos dėmesio objektu dėl plokščių plėtojamos laikomosios galios ir lygiaus paviršiaus.
Techninės charakteristikos ir sertifikavimas
- Gamybos technologija: ekstruzinė (kiaurymėtosios plokštės) arba nepertraukiamo formavimo (VPL tipo plokštės).
- Aukščiai: 200-500 mm platėje įvairovė (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50).
- Standartinis plotis: 1200 mm; plokštės gali būti pjaustomos išilgai į siauresnes juostas.
- Armavimas: iš anksto įtemptais plieniniais lynais Y1860S (9,3-12,5 mm skersmens).
- Pagrindinės įtemptos plokštės (HCS) projektuojamos pagal Eurokodą EN 1992 (EC2) kartu su EN 1168:2005 + A3:2011.
- Gamyba pažymėta CE ženklu; turi gamybos sertifikatus (SPSC).
Gamybos procesas užtikrina aukštą paviršiaus lygumą, sumažina tolesnės apdailos poreikį ir leidžia greitai sumontuoti plokštes ant paruoštos konstrukcijos. Per dangtelius užkimšti kraštai ir plokščių griovimai palengvina montavimą, o griebtuvai, pateikiami nemokamai, palengvina įkėlimą bei krovinių manipuliavimą.
Medžiagų klasės, atsparumas ir ilgaamžiškumas
- Standartiniai gelžbetoniai mišiniai: C40/50-XC3-XF1 arba C50/60-XC4-XF2, užtikrinantys atsparumą šalčiui, vandeniui, karbonizacijai bei cheminėms įtakoms.
- Armavimo tinklai: Y1860S plieniniai lynai (9,3-12,5 mm) užtikrina įtemptojo betono konstrukcijos darbą viso stendo ilgio atkarpoje.
- Gamyboje naudojamos plokštės gali būti pjaustomos išilgai: tiek kampais, tiek ilgiu, laikant armatūros simetriškumą, siekiant išlaikyti laikomąją galią.
Kita gelžbetonio gamyba ir pramoninės sritis
Be perdangų plokščių siūlomi ir kiti gelžbetonio gaminiai, tokie kaip gelžbetoninės sąramos, laiptai, sijos ir rygeliai, kolonų gaminiai, pamatų blokai, šulinio žiedai ir plokštės didesniems plotams. Gelžbetoninės sąramos gali būti laikančios (M) ir nelaikančios (MU), o SR tipo - neįtemptai armuotos sąramos. Šie gaminiai skirti langų ir durų angoms užpildyti bei statybiniams sprendimams optimizuoti.
Gelžbetoninės perdangos plokštės tiekiamos įvairių išmatavimų: standartinis plotis 1200 mm, gali būti siaurinamos; aukščių diapazonas platesnėje asortimente (200-500 mm). VPL tipo plokštės naudojamos nepertraukiamo formavimo procese, įskaitant užsienio įrangos įtaką: vokiečių firmos Weiler ir suomių Elematic įrangą. Sunumeruoti, plokščių ilgiausi segmentai gali siekti 54 metrus, o plokštės yra pjaustomos vietoje pagal poreikį.
Perdangų tipų palyginimas ir pasirinkimo kriterijai
Šiuolaikinėse statybose egzistuoja keli perdangos tipai: medinės, sijinės (gelžbetoninės sijos su laikomosiomis sienomis), monolitinės gelžbetoninės perdangos bei surenkamos perdangos plokštės. Medinės perdangos pasižymi gerų garso izoliacijos sluoksnių poreikiu ir gali būti pigesnės, tačiau jos turi didesnį svorį ir reikalauja didesnės išlaidų. Sijinės perdangos, pagamintos iš spygliuotų ar plieninių sijų, yra populiarios dėl paprasto įrengimo, gera šiluminė ir garso izoliacija, tačiau gali būti brangesnės už kitas alternatyvas. Monolitinės perdangos įrengiamos, kai reikia didesnės dinaminės apkrovos arba kai pastato forma reikalauja vieningos erdvės standumo; jos užtikrina vientisą konstrukciją, bet yra brangesnės ir užtrunka ilgiau.
Perdangų plokščių rinkiniai, ypač kiaurymėtosios įtemptojo gelžbetonio plokštės, pasižymi greitu montavimu, lygiaus paviršiaus ir dideliu laikomų apkrovų pasirinkimu. Dėl šios priežasties surenkamos perdangos plokštės dažnai pasirenkamos gyvenamosiose statybose, kai norima sutaupyti laiką ir sumažinti sąnaudas. Tačiau svarbu įvertinti krovinius, matmenis, langų bei durų angas, bei montavimo reikalavimus, įskaitant krano poreikį, kuris dažnai būtinas surenkamųjų plokščių montavimui.
Procesai ir logistika: nuo užsakymo iki montavimo
Pergandų plokščių užsakymai dažnai ateina sezono pradžioje - kovo mėnesį. Dėl plokščių ilgio ir svorio (pavyzdžiui, apie 2,88 tonos vienas blokas) reikalingi atitinkamai talpūs kranai, dažnai aukštesnio svorio kapabilumo (mažiausiai 25 tonų). Kranų pasiūla rinkoje gali būti ribota, todėl sutartis su konkrečiu kranų operatoriumi tampa svarbia dalimi projekto planavimo.
Gamybos ir pristatymo procese būtina užtikrinti, kad plokštės turėtų pasiruošusiųjų kilpų montavimui, griebtuvai būtų išduodami nemokamai montavimui, o plokštės būtų paruoštos montavimui su užkimštomis plokščių galais, siekiant išvengti pratekėjimų. Pasiūlos atvejai dažnai lemia, kad vienas ar kelias tiekėjas gali užtikrinti visą procesą nuo gamybos iki įrengimo vietoje.
Gaminiai, pritaikomi jūsų poreikiams
- Gelžbetoninės perdangos plokštės - standartinės ir nestandartinės, su galimybe pjaustyti ir įpjovomis skylių išgraviravimu; aukščių įvairovė: 200-500 mm (HCS tipo plokštės).
- Kiaurymėtosios perdangos plokštės - VPL tipo plokštės ir eksstruotosios kiaurymėtosios plokštės; gali būti su pakėlimo kilpomis arba be jų.
- Gelžbetoninės sąramos - laikančiosios (M) ir nelaikančiosios (MU) sąramos, SR tipo - neįtemptai armuotos; tinka langų ir durų angoms užpildyti.
- Gelžbetoninės sijos ir rygeliai - įvairių ilgių ir markių, pritaikomi pastatų karkasams.
- Gelžbetoninės kolonos - vieno aukšto sandėliavimui ar daugiaaukščių pastatų konstrukcijai, taip pat tinka gamybos ir automobilių aikštelėms.
- Gelžbetoniniai pamatų blokai - skirti rūsio sienoms ir pamatams.
Praktiniai pasirinkimo patarimai
- Pasirenkant perdangos tipą svarbu įvertinti pastato paskirtį, apkrovų lygį bei erdvinius reikalavimus. Monolitinės perdangos yra tinkamos stiprioms dinaminėms apkrovoms ir vietoms su sudėtinga forma, tačiau jos yra brangesnės ir užima daugiau laiko.
- Surinkamų perdangų plokštės labiausiai tinkamos laikančioms sienoms ir situacijoms, kur reikia greito montavimo; jų įrengimui reikalingas kranas ir techninė įranga, tačiau jos suteikia trumpesnį įrengimo laiką.
- Kiaurymėtosios plokštės užtikrina ekonomišką skerspjūvį bei platų aukščių pasirinkimą, o jų montavimas yra greitesnis dėl nepertraukiamo formavimo technologijos.
- Medinės perdangos, nors gali būti pigesnės, gali prarasti laikomąją galią, garso izoliaciją ir ilgaamžiškumą, todėl labai svarbu įvertinti jų tinkamumą konkrečiam projektui.
Rengiant projektą: žingsniai nuo užsakymo iki įrengimo
- Įvertinti projekto apkrovas ir pasirinkti tinkamą perdangos tipą bei plokščių aukštį.
- Pasirinkti tiekėją ir įrenginių partnerius (kranai, montavimo įranga).
- Užsakyti plokštes pagal norimus ilgius, išmatavimus ir papildomas funkcijas (pvz., angos inžineriniams tinklams, šachtoms, laiptams).
- Gauti CE ženklinimą ir sertifikatus; užtikrinti, kad plokštės atitiktų Eurokodų reikalavimus.
- Sumontuoti plokštes vietoje: įkeliant plokštės su griebtuvais, užtikrinant tinkamą gręžinių ir skylių iškabą bei tvirtinimą.
Papildomos naudos: plokščių pritaikymo sritys
Geležbetoninės perdangos plokštės tinka įvairioms statyboms - nuo didelių pramoninių aikščių iki komercinių pastatų ir gyvenamųjų namų. Jos gali būti pjaustomos, su angomis inžineriniams tinklams ir laiptams, suteikdamos didesnį montavimo lankstumą ir greitą projekto įvykdymą.
Galiausiai: integruoti standartus ir kokybę
Visi gelžbetoninės perdangos plokščių gaminiai AB „AKSA“ ir susiję gaminiai yra projektuoti pagal EC2, EN 1992, EN 1168:2005 + A3:2011; turi CE ženklinimą ir gamybos sertifikatus. Tai užtikrina, kad plokštės atitinka aukštus kokybės reikalavimus ir yra tinkamos naudoti moderniose statybose.
