Perdangos plokštės „Leier - Panel“ ir panašios ekstruzinės kiaurymėtosios perdangos plokštės yra įtemptojo gelžbetonio (ĮG) gaminiai, suprojektuoti kompaktiškai veikti ir užtikrinti trumpą montavimo laiką, didelę laikomąją galią bei gerą garso izoliaciją. Įtemptojo gelžbetonio kiaurymėtosios plokštės yra standžios, ekonomiško skerspjūvio. Plokštės gaminamos iš C 45/55 ar C 50/60 klasės normaliojo betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Nominalusis gaminio plotis yra 1200 mm, tačiau plokštė gali būti pjaustoma išilgai į mažesnio pločio juostas. Iberiant visus šiuos komponentus, gaunama itin lygi ir tvirta perdanga su optimaliu atsparos lygiu.
Struktūra ir armavimas
Gelžbetoninių plokščių armavimui naudojami tik sertifikuoti ir CE ženklinimą turintys septynių vijų lynai Y 1860S, kurių skersmuo - 9,3 ar 12,5 mm. Įtemptojo gelžbetonio plokštės pasižymi geromis garsą izoluojančiomis savybėmis. Perdangos plokštės „LEIER-PANEL“ sudaro monolitinių gelžbetoninių perdangų „betoninio klojinio pagrindą“ ir suteikia galimybę lengvai pasiekti vientisą struktūrą, kai abu perdangos sluoksniai veikia kaip vienas komponentas. Rezultatas - mažesnis sandūrių skaičius ir sumažėjęs montavimo laikas.

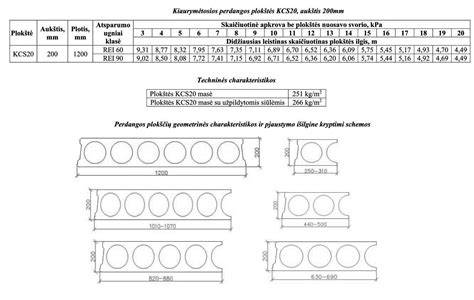

Matmenys ir formos
- Standartinis plokštės plotis - 1200 mm, galima pjaustyti išilgai į siauresnes juostas;
- Galimi plokščių aukščiai: nuo 200 iki 500 mm (pvz., HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai);
- Vientų plokščių storis nuo 18 iki 28 cm - priklauso viršutinio betono sluoksnio storio;
- Plokštės gali būti pjaustomos išilgai ne mažesniu nei 45° kampu.
Medžiaga ir standumas
Gamyboje naudojamas betonas C40/50-XC3-XF1 arba C50/60-XC4-XF2. Lygiai taip pat gali būti naudojami lynai Ø9,3 mm arba Ø12,5 mm. Dėl plokščių konstrukcinės gelžbetoninės kilpos ir plieno santvarų kryžių, laikomoji galia užtikrinama per visą plokščių ilgį. Pažymėtina, kad plokštės turi lygų paviršių, kuris sumažina tolesnės apdailos poreikį.
Gamyba ir tikslumas
Gamyba atliekama tiek Kauno, tiek Visagino gamyklose naudojant nepertraukiamo formavimo metodą, įtraukiant užsakovo pateiktus aukštų planus, gaminių klojininius brėžinius ir specifikacijas. AB „AKSA“ plokštės suprojektuojamos pagal EC2: EN 1992 standartus kartu su EN 1168:2005 + A3:2011. Visa produkcija pažymėta CE ženklu ir turi SPSC sertifikatus. Plokštės gabenamos su specialiais dangteliais užkimštais galais, kas supaprastina montavimą ir neleidžia betono patekti į plokščių tuštumas.
Montavimas ir atramos
Montuojamos plokštės kranais ir reikiamos galios stropais; montavimą papildo specialūs montavimo griebtuvai, kurie įrengiant plokštes laikomi nemokamai, tačiau po sumontavimo turi būti grąžinti AB „AKSA“. Prieš montavimą būtina įrengti atramas pagal montavimo planą - plokščių atramos turi būti stabilios, o jų paviršiai nuvalyti ir išlyginti. Plokštes galima dėti ant sauso paviršiaus arba minimaliai sumaišyto M-12 betono. Kai kuriais atvejais, kai reikia laikomųjų plieno elementų, gali būti siūlomos kilpos - šių papildomų opcijų montavimas už papildomą mokestį galimas.
Betonavimas ir apdaila
Prieš betonavimo darbus plokštes būtina suvilgyti vandeniu. Betoną liejame tolygiai, vibruodami, ypatingą dėmesį skiriant atramoms. Plokštės apačia yra lygi ir nebereikia tinkuoti. Perdirbamos plokštės beveik visada įrengiamos kaip vientisos konstrukcijos dalis su įtemptaisiais elementais, kas užtikrina didesnį vientisumo lygį visoje perdangoje.
Pritaikymas ir nauda
KCS plokštės plačiai naudojamos renovacijos, pastatų sucentriniais šildymo ir vėdinimo sprendimais diegime bei fundamentų formavime. Dėl geros garso izoliacijos, šios plokštės ypač tinkamos naudojimui šalia greitkelių, oro uostų ar kitų triukšmo sumišimų vietų. KCS pasižymi lengvumu, atsparumu temperatūrų pokyčiams ir dideliu laikymo pajėgumu, todėl jos tinka ne tik gyvenamiesiems namams, bet ir komerciniams bei pramoniniams pastatams. Plokščių universalumas leidžia formuoti nuo patalpų klijų iki didelių pamatų, o plokščių matmenų lankstumas užtikrina galimybę pritaikyti kiekvieną projektą individualiai.
KCS plokštės laikomos ekonomiškiausiu pasirinkimu, nes jos sumažina klojinio poreikį ir supaprastina montavimą, tuo pačiu išlaikant aukštą konstrukcinį našumą. Dėl gebėjimo būti pjaustomoms ir formuojamoms kampais, plokštės taip pat tinka sudėtingesniems ar neįprastiems architektūriniams sprendimams. Platesnio pločio plokštės (iki 2,42 m) ir ilgesnių iki 10 m ilgio plokščių galimybės leidžia sumažinti tiek kūrimo laiką, tiek jungčių skaičių.
Techniniai ypatumai ir standartai
HCS plokštės yra apskaičiuojamos ir gaminamos pagal įtemptojo stygbetonio formavimo metodą, atsižvelgiant į užsakovo aukštų planus ir klojininių brėžinių reikalavimus. Įprasta apkrovimo schema - dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta apkrova (kN/m2 arba kPa). Žinant apkrovos dydį ir ilgį, galima pasirinkti aukštį ir armavimą iš laikomųjų lentelių. Montuojant plokštes, sandūros turi sutapti ir būti išlygintos pagal projektą. Plokštės gali būti pjaustomos išilgai ±45°, o kampiniai junginiai leidžia išlaikyti laikomąją galią pažengusiose konstrukcijose.
Kiti svarbūs aspektai
Bauroco gamybai iš akytojo betono plokštės pasižymi ypatingu šilumos izoliacijos lygiu, o jų plokščių montavimas gali būti atliekamas kampu, gulščia ar naudojant dvišlaičio stogo montavimą kaip laikomąją ir šilumos izoliacinę konstrukciją. Perdangos gali būti naudojamos tiek kertant sienas ar montuojant ant esamų konstrukcijų, o sujungimo mazgai yra paprasti ir be šalčių tilteliais. Bauroc perdangos atitinka EVS-EN 12602:2008 reikalavimus, laikomoji galia - apie 4 kN/m². Taip pat galima įrengti vamzdynų ir kitų inžinerinių angų siūles, o montavimas laikomas greitu ir lengvu.
Alternatyvūs perdangų sprendimai
Kitos perdangų rūšys apima Thermo perdangas iš polistireninio putplasčio (su cinkuotais plieno profiliais, 120 mm aukščio), VPL plokštes, pagamintas iš tam tikrų įrangos ir įtempto plieno lynų, bei kitus tradicinius sprendimus: monolitinės gelžbetoninės perdangos, surenkamos perdangos su plieniniais ar mediniais sijomis. Kiekvienas pasirinkimas priklauso nuo pastato paskirties, apkrovų lygio ir architektūrinių sprendimų. NP5 įmonė siūlo lengvą plono sienos karkaso konstrukciją, modernias perdangų technologijas ir konkurencingas kainas, atitinkančias rinkos poreikius.
| Gamybos vieta | Kaunas, Visaginas |
|---|---|
| Standartinis plotis | 1200 mm |
| Plotis išilgai | iki 2,42 m |
| Ilgis | iki 10 m (gamyboje - plokštės gali būti pjaustomos) |
| Aukštis | 200-500 mm |
Specialūs pasiūlymai ir naudojimo galimybės
Užsakovams siūloma plačiai pritaikomos kiaurymėtos gelžbetoninės perdangos plokštės su galimybe užsisakyti konkretaus ilgio ir pločio plokštes, kurios gali būti papildomai montuojamos su pakėlimo kilpomis. Plokščių išdėstymo planai pateikiami individualiai kiekvienai perdangai, užtikrinant, kad visos plokštės būtų montuojamos teisingoje padėtyje ir su tinkamai išdėstyta armatūra.
