AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokšės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono).
Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus). Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis. AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius.
Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles. Jei apkrovos schema skiriasi nuo įprastinės, t.y. Plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3mm arba Ø12,5mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis).

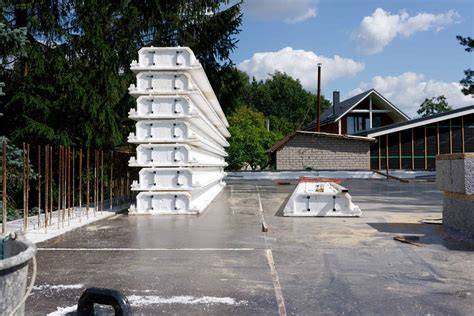

AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Thermo polistireninė tarpaukštinė perdengimo plokštė, naudojama perdangų formavimui, pagaminta iš polistireninio putplasčio bloko, kuriame yra įmontuoti du perforuoti cinkuoto plieno profiliai. Naudojant šią sistemą, galima formuoti perdengimus iki 12 m ilgio. Thermo perdanga gaminama iš EPS 150, joje įrengti keturi išilginiai kiauriniai kanalai. Didžiausias Thermo perdangos pranašumas - nedidelė masė, ekonomiškos išlaidos lyginant su kitais monolitinio gelžbetonio perdengimais. Pati forma po perdengimo suformavimo lieka konstrukcijoje ir tarnauja kaip paviršius lubų apdailos tvirtinimui. Montuojant Thremo perdangą galima vaikščioti ant jos. Sumontavus perdangos elementus, atliekamas perdengimo armavimas armatūros strypais arba erdviniais armatūros karkasais ir tinklu. Tarp klojinių paliktas briaunų apatinės dalies plotis (140 mm) užtikrina galimybę čia įrengti reikiamą armavimą, laikantis minimalių reikalavimų dėl leistino apsauginio betono sluoksnio storio. Po to perdengimas betonuojamas. Šioje sistemoje nereikia formuoti išlyginamojo grindų sluoksnio.
Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą. Pasukite pirmą perdangos plokštę į padėtį patogią montavimui. Su kėlimo griebtuvu kelkite perdangos plokšę už jos geometrinio vidurio. Keldami perdangos plokštę įsitikinkite, kad ji stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Kelkite perdangos plokštę į montavimo vietą. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos. Montuodami stebėkite, kad perdangos plokštės būtų sudėtos tinkama puse. Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštės iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštes padėkite tarp jau sumontuotų perdangos plokščių.
Betonika kuria gražią, modernią ir tvarią aplinką Lietuvoje. Siūlome optimalius sprendimus gyvenamiesiems namams, biurams, pramoniniams pastatams, automobilių stovėjimo aikštelėms, o taip pat projektavimo, gamybos bei pristatymo paslaugas. Turėdami didelę patirtį gelžbetonio gamyboje, dažnai esame prioritetinis pasirinkimas dideliems ir sudėtingiems projektams, tačiau visada ieškome paprastų, racionalių ir saugių sprendimo būdų.
Montavimo patarimai ir technologijos
Geležbetoninės perdangos plokštės tinka perdengti didesnes angas, esant mažesniam konstrukcijos aukščiui. Įtemptai armuotų perdangos plokščių armavimas atliekamas iš anksto įtemptais lynais. Suformuotos gamykloje kiaurymėtosios perdangos plokštės ilgis - 54 metrai. Suformuotas gaminys pjaustomas į atskiras plokštes pagal projektinius ilgius. Standartinis plokščių plotis yra 1200 mm, išilgai pjaustant galima pagaminti ir siauresnes plokštes pagal kliento poreikius. Plokštės supjaustomos pageidaujamo ilgio ir konfigūracijos, taip pat gali būti pjaunamos kampu. Perdangos plokštės gali būti gaminamos su nurodytomis išėmomis (angomis). Šios plokštės pasižymi didele laikomąja galia, lygiu apatiniu paviršiumi bei greitu montavimu. Gaminami plokščių aukščiai: 200 mm, 220 mm. Perdangos plokštės yra sertifikuoti gaminiai ir turi CE ženklinimą. Galimybė perdengti dideles iki 17 m. Visoje Lietuvoje prekiaujame nepertraukiamo formavimo kiaurymėtomis perdangos plokštėmis. Atvežame į vietą, montavimui duodame nemokamai griebtuvus.
Montavimo seka: kaip naudoti voluojančias plokštes teisingai
- Prieš padedant perdangos plokštes ant medinių tašų patieskite minkštą medžiagą, pavyzdžiui putų polistirolą.
- Pasukite pirmą perdangos plokštę į patogią montavimui padėtį. Su kėlimo griebtuvu kelkite plokštę už jos geometrinio vidurio.
- Keldami perdangos plokštę įsitikinkite, kad ji yra stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite.
- Įsitikinkite, kad perdangos plokštės yra sudėtos tinkama puse. Sekančias plokštes guldykite glaudžiai vieną prie kitos.
- Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių plokščių rygelio pagalba.
- Pirmiausia sumontuokite perdangos plokštes iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių.
Renkant ir parenkant armavimo sprendimus
Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai. Įtemptojo gelžbetonio kiaurymėtosios plokštės yra projektuojamos ir gaminamos ekstruziniu būdu pagal užsakovo pateiktą perdangų planą. Plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu, o jų galai - dažnai statmenai, bet gali būti pjauti ir įstrižai ar laiptuotai.
Ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų; jose naudojami tik sertifikuoti ir CE ženklinimą turintys plieniniai lynai Y 1860S, kurių skersmuo 9,3 mm arba 12,5 mm. Standartinis plokščių atsparumas ugniai yra 60 minučių, bet gali būti padidintas iki 90 ar 120 minučių priklausomai nuo skerspjūvių ir apsauginio betono sluoksnio storio. Pasižymi geromis garso izoliacijos savybėmis. Šios plokštės yra gaminamos ir transportuojamos pagal užsakovo reikalavimus, o plokščių plotis dažnai siekia 1200 mm, o ilgiai - iki kelių dešimčių metrų.
Esminiai akcentai rinkai ir gamybai
Perdangų plokštės tinka naudoti perdangų, stogų, sienų atitvarų įrengimui statant pramoninius, administracinius ir komercinius pastatus, mokymo įstaigas, gyvenamuosius namus. Kiaurymėtos perdangos plokštės tinka didelėms angoms uždengti, pasižymi lygiu apatiniu paviršiumi, dideliu laikomąja galia ir lengvu montavimu. Gamyboje naudojamos skirtingos medžiagos ir klasių betono mišinių, todėl plokštės gali būti atsparios šalčiui, vandeniui ir korozijai. Standartinis gatavos plokštės plotis - 1200 mm, o aukščiai - 200-500 mm, priklausomai nuo tipo (HCS01-HCS50 serijų).“
Labai svarbu užtikrinti kokybišką plokščių montavimą - tinkamas paviršius, kėlimas ir plokščių sandūros. Svarbu naudoti atitinkamos medžiagos tarpiklius, užtikrinančius skiedinio nutekėjimą ir lygumo išlaikymą. Atliekant sandūrų betonavimą naudojamas smulkiagrūdžio betono užpildas, o angos uždengiamos dangteliais arba putų polistireno/akmens vata užpildais, siekiant išvengti betono patekimo į kiaurymėtas plokštes. Išlinkimų ir skirtingų plokščių ilgių atvejais jos turi būti išlygintos, naudojant statramsčius arba svorius, kol jungtys sukietėja.
Įmonė Kauno gelžbetonis siūlo patikimų kiaurymėtų perdangos plokščių su daugiau kaip 50 metų patirtimi, naudojant inovatyvias gamybos technologijas ir CE ženklinimą, užtikrinant aukštus kokybės ir saugumo standartus. Дėl šių privalumų plokštės įsitvirtino rinkoje kaip patikimas pasirinkimas įvairiems statybos projektams.
