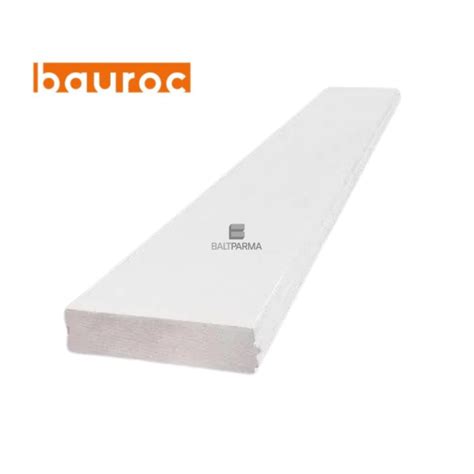

Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas.
Bauroc perdangų plokštės
Be 600 mm pločio plokščių, bauroc gamina ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokštę. Armuojant perdangas iškarto yra suteikiamos tam tikros laikančiosios savybes. Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančiąsias savybes. Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamzdžių instaliacijai per perdangą. Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atskirais atvejais, kai besirementis paviršius yra mūras ar metalinė konstrukcija, atrėmimo ilgis gali sudaryti 75 mm. Projektuotojas, skaičiuojantis besiremenčio paviršiaus plotą, turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį. Kaip matyti brėžinyje, ant išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai. Montuojant perdangas būtina atkreipti dėmesį, kad visos perdangos būtų dedamos lygiai, perdangų sandūroje dideli grioveliai turi sutapti su mažais, kaip parodyta brėžinyje. Užbaigus perdangų montavimą, į siūles ir perdangos galus sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu suformuojamas monolitinis sutvirtinimo žiedas, kuris sustiprina bauroc perdangos panelės kaip vientisą ir tvirtą konstrukciją. Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas. bauroc plokštės tinkamos naudoti tiek perdangoms, tiek uždengimams. Perdangos plokštė gali būti montuojama kampu, taip pat galima montuoti gulščiai bei naudoti dvišlaičio stogo montavimui kaip laikomąją ir šilumą izoliuojančią konstrukciją. Tokio stogo montavimas yra daug greitesnis bei padeda sutaupyti išlaidas medinėms sijoms. Dar svarbiau - sujungimas su siena nereikalauja jokių sudėtingų sprendimų. Galima paminėti ir tai, jog perdangų plokščių sujungimo mazgų sprendimai pasižymi paprastumu, nesusidaro šalčio tilteliai, o ir pati konstrukcija tampa orui nepralaidi.

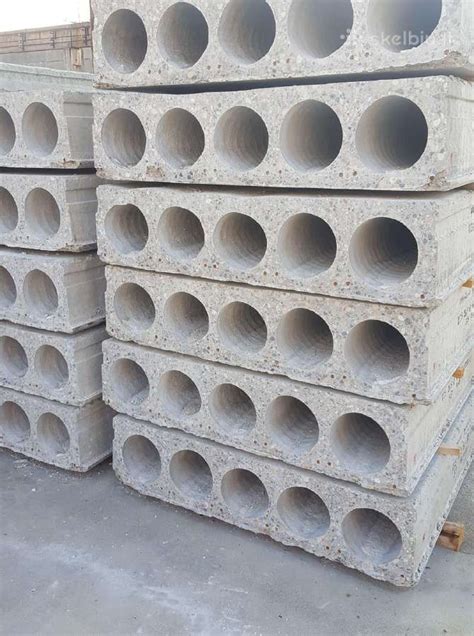

Kiaurymėtosios įtemptojo gelžbetonio plokštės
Dauguma žmonių, kurie domisi ar bent kiek žino apie statybas, yra susidūrę su kiaurymėtosiomis perdangomis. Šios medžiagos yra naudojamos dengti dideles angas, kuomet yra mažas aukštis konstrukcijoje. Perforuota įtempto betono plokštė suprojektuota ir pagaminta nepertraukiamo formavimo būdu pagal kliento pateiktą grindų planą. Kiaurymėtosios perdangos naudojamos lubų, stogo, sienų pertvaroms įrengti. Gaminamų plokščių naudojimo galimybės yra labai plačios. Šios plokštės naudojamos antresolėms, stogams, automobilių stovėjimo aikštelėms ir kitoms konstrukcijoms įrengti. Perforuota įtempto gelžbetonio plokštė suprojektuota ir pagaminta nepertraukiamo liejimo būdu pagal kliento pateiktus brėžinius ar specifikacijas. Perforuotos plokštės naudojamos mūro, monolitiniuose ir karkasiniuose pastatuose, taigi plokštę galima atremti ant mūro, monolitinių sienų, gelžbetonio ar metalinių sijų. Numatytasis plokštėms naudojamo betono aplinkos lygis yra X0. Perforuota įtempto betono plokštė suprojektuojama ir pagaminama pagal užsakovo pateiktą grindų planą. Plokštė naudojama luboms, stogams ir sienų pertvaroms montuoti pramoniniuose, administraciniuose ir komerciniuose pastatuose, švietimo įstaigose ir gyvenamuosiuose pastatuose. Iš anksto įtempta gelžbetoninė perforuota plokštė turi gerą standumą ir ekonomišką skerspjūvį. Nominalus gaminio plotis yra 1200 mm, tačiau lakštą galima išilgai supjaustyti į siauresnes juosteles. Standartinis lentos galas yra vertikalus, tačiau lentos galą galima pjauti įstrižai arba žingsnis po žingsnio. Plokštė pagaminta iš paprasto C 45/55 arba C 50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Taip pat perforuotoje plokštėje angas galima suformuoti pagal atitinkamų klientų brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis. Standartinė perforuotos plokštės atsparumo ugniai trukmė yra 60 minučių.
Įvairių perdangų tipų palyginimas
Šiuolaikinėje statyboje naudojami įvairūs perdangos tipai, o pasirinkimas priklauso nuo statinio tipo. Gyvenamuosiuose pastatuose dažniausiai pritaikoma medinė, monolitinė ir perdangos plokščių perdanga. Todėl gyvenamojoje statyboje dažniausiai naudojama surenkama iš perdengimo plokščių perdanga, nes tai užima mažiausiai laiko ir kaina atitinka gautą rezultatą.
- Medinė perdanga: Pigesnis variantas, bet mediena nesugeria garso izoliacijos taip, kaip gelžbetonio perdangos plokštės.
- Monolitinė perdanga: Lyginant monolitinę perdangą su perdengimo plokštėmis, rezultatas abiem atvejais yra vienodas, nors monolitinės perdangos kaštai yra gerokai didesni ir ją padaryti reikia daugiau laiko.
- Perdangos plokštės: Užima mažiausiai laiko ir kaina atitinka gautą rezultatą.
Naujos ir dėvėtos perdangos plokštės
Pasitaiko nemažai atvejų, kai žmonės, bandydami taupyti, naudoja jau dėvėtas perdangos plokštes. Reikėtų turėti omenyje, kad dažniausiai jos būna kelių dešimtmečių senumo, nutrupėjusios bei gali turėti sunkiai pastebimus mikro įtrūkimus ir be jokios abejonės, niekas negarantuos sumontavus senas perdangos plokštes Jūsų saugumo. Kita vertus, po statybų bumo, joms rasti reikia paaukoti daugiau laiko, nes panaudotų plokščių nebėra daug, o jei ir randama, dažnai netinka ilgis, todėl tenka jas trumpinti, kas yra griežtai nerekomenduojama pagal saugumo reikalavimus seno gamybos tipo perdangos plokštėms.
Sprendimai ir produktai

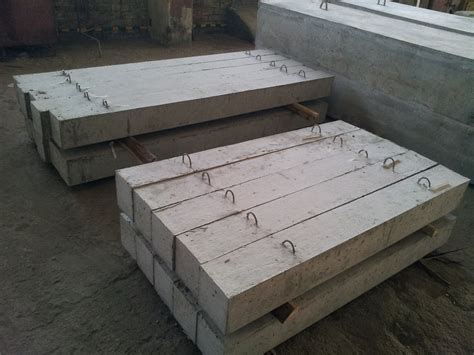

UAB „Aruodas“ prekiauja įvairių ilgių bei pločių naujomis perdengimo plokštėmis labai palankiomis kainomis, o gaminius pristato visoje Lietuvoje. Siūlome gelžbetonines sąramas, skirtas perdengti langų ir durų angas: laikančias ir nelaikančias, bei SR tipo neįtemptai armuotas gelžbetonines sąramas. Laikančios sąramos išlaiko apkrovą viršutinės perdengimo plokštės bei laikančios sienos. O nelaikančios sąramos statomos į nelaikančią sieną ir neturi jokios įtakos perdengimo plokštės apkrovai. Galime pasiūlyti Jums nestandartines sąramas, pagal individualius išmatavimus. Taip pat siūlome gelžbetoninius laiptus, kurių pakopų aukštis ir plotis formuojami pagal projekte numatytus išmatavimus. Galima pagaminti iki 12 pakopų laiptus, o laiptų maršų aikštelių ilgis gali būti nuo 250 mm iki 1200 mm. Siūlome gelžbetonines sijas ir rygeliai gamybiniams, sandėliavimo, žemės ūkio pastatams su lygiu arba šlaitiniu stogu.
Montavimo reikalavimai ir priemonės
Perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos (rygelio ar sijos). Prieš montuojant perdangos plokštes ant sieninių plokščių, reikia patikrinti atraminio paviršiaus lygumą. Jei atraminis paviršius nelygus, nelygumus reikia pašalinti ar išlyginti. Atrėmimo paviršiui išlyginti naudojamos plastmasinės ar metalinės (50mm×75mm) išlyginimo plokštelės-tarpikliai nuo 1 iki 20 mm storio. Bendras išlyginimo plokštelių aukštis turi būti ne mažesnis kaip 15mm, kad po perdangos plokštės atramine dalimi pabėgtų betonas. Reikia atkreipti dėmesį į tai, kad išlyginimo plokštelės turi būti padėtos po perdangos plokštės vertikaliomis sienelėmis (išlyginimo plokšteles ties perdangų kiaurymėmis dėti draudžiama, kad neišlaužti betono perdangos atraminėje dalyje). Pakelta perdangos plokštė, montuotojai nukreipia į reikiamą padėtį - tiesiai virš atraminio paviršiaus ir atkabina apsaugines grandines. Signalizuotojui davus komandą, gaminys nuleidžiamas į projektinę padėtį. Prieš plokštę atkabinant nuo krano, patikrinama jos šoninė padėtis ir atraminio paviršiaus ilgis. Minimalus perdangos plokštės atraminio paviršiaus ilgis yra: ant mūro - 10 cm, betono ar metalo - 8 cm.
Montuojant siauresne nei 120 cm plokšte, reikia stengtis pjautą jos kraštą glausti prie sienos ar kitų konstrukcijų, bet ne prie kitos plokštės. Jei tai yra neįmanoma, tarp sveikos plokštės krašto ir šalia esančios išilgai pjautos plokštės krašto reikia palikti maždaug 2 cm tarpą, kad prirėmus klojinį, galėtume suformuoti apatinę siūlę, nesiskiriančią nuo kitų siūlių. Jei perdangoje reikia suformuoti didelę angą, gamintojas suprojektuoja ir pateikia specialią atraminę detalę bei nurodo jos atrėmimo vietą. Įrengiant šį mazgą, rekomenduojama tarp dviejų pilno ilgio perdangos plokščių palikti projekte nurodytą tarpą, tada reikiamoje vietoje įstatyti atraminę detalę ir į suformuotą nišą įleisti trumpąją perdangos plokštę.
Skirtingi gretimų plokščių išlinkimai gali atsirasti dėl daugelio veiksnių: neteisingo plokščių sandėliavimo, transportavimo, greta esančių plokščių skirtingo ilgio ir t.t. Jei šie išlinkio nesutapimai apatinėje perdangos pusėje viršija leistiną dydį - 8 mm, plokščių išlinkį būtina suvienodinti. Daugeliu atveju tai galima atlikti reguliuojamais statramsčiais, sukeliant į viršų žemiausiai esančią perdangos dalį iš apačios į optimalų lygį pagal apatinį gretimo gaminio kratą. Tokioje paremtoje padėtyje perdanga išlaikoma, kol pilnai sukietėja užpiltos siūlės. Sukeliant plokštę, reikia žiūrėti, kad jos galai nepasikeltų nuo atraminio paviršiaus. Kai sukėlimo į viršų nepakanka, labiausiai į viršų išlinkusi plokštė gali būti spaudžiama iš viršaus, uždėjus ant jos reikiamą svorį. Plokščių išlinkio suvienodinimui dar gali būti naudojamas suveržimo įrenginys. Jis įstatomas iš viršaus į siūlę tarp gretimų plokščių toje vietoje, kur didžiausias išlinkių skirtumas ir užkaiščiavus mediniais kaiščiais suveržiamas. Suveržimo prietaisas paliekamas toje vietoje, kol betono mišinys siūlėje pasiekia projektinį stiprumą.
Plokščių ryšių kiekis ir įrengimo būdai yra nurodomi kiekviename projekte. Kadangi šį veiksnį apsprendžia daugybė skirtingų faktorių, projekte nurodomi ryšių įrengimo mazgai, jų vietos perdangoje ir betonavimo ypatumai. Dažniausia ryšiai įrengiami plokščių galuose ties atramomis. Jei perdanga dirba kaip diafragma, ryšiai (inkarai) įrengiami ir su išilginėmis sienomis. Tam tikslui perdangos plokštės šonuose būna suprojektuotos išėmos.
Sandūrų ir siūlių betonavimas
Tarp plokščių esančias montažines siūles ir plokščių galus ties atramomis reikia užtaisyti smulkiagrūdžiu betonu, kurio stiprumo klasė gniuždant nurodyta projekte. Mažiausia leistina betono stiprumo klasė gniuždant C20 (Mpa), tačiau rekomenduojama C25, C30 (MPa). Maksimalus naudojamų užpildu skersmuo 8 mm. Betonas sutankinamas giluminiu vibratoriumi (galvutės diametras 20mm). Prieš siūlių ir inkarinių ryšių betonavimą būtina įsitikinti, kad siūlėse nebūtų šiukšlių ar pašalinių daiktų. Jei tarpelis tarp plokščių didesnis nei 5 mm, rekomenduojama apatinę siūlės dalį užsandarinti montavimo putomis. Vykdant apdailos darbus, iš apačios siūlė užsandarinama silikoniniu arba akriliniu hermetiku.
Ypatingą dėmesį reikia atkreipti betonuojant plokščių galus ties atramomis. Betonas, kuriuo užpilamos perdangos plokščių kiaurymės, neturi subėgti giliau, nei plokštės atramos ilgis. Tai reiškia, kad plokščių kiaurymės, esančios galuose, prieš betonavimą turi būti užsandarintos ne giliau, kaip ties atrėmimo pabaiga. Tam tikslui, kartu su plokštėmis, yra patiekiami ir plastikiniai kiaurymių dangteliai. Be specialių dangtelių, kiaurymių užsandarinimui, rekomenduojama naudoti putų polistirolą arba akmens vatą.
| Eil. Nr. | Plokštės aukštis H, mm | Betono kiekis, m³ |
|---|---|---|
| 1. | 200 | 0,008 |
| 2. | 250 | 0,010 |
| 3. | 300 | 0,013 |
| 4. | 400 | 0,017 |
Reikia nepamiršti, kad siūlėje, kur susiduria sveika ir išilgai pjauta plokštė, prieš užpilant turi būti uždėtas klojinys, leidžiantis suformuoti apatinę siūlę, nesiskiriančią nuo kitų, sveikų plokščių siūlių. Siūlių betonavimui rekomenduojama naudoti specialų karutį. Jo panaudojimas ženkliai sumažina darbo sąnaudas ir paspartina darbą.
Priemonės žiemą
Montuodami plokštes žiemą, būtinai nuvalykite sniegą ir ledą nuo plokščių ir jų atraminių paviršių. Siūlių užpildymo betoną rinkitės tokios kokybės ir su tokiais priedais, kad būtų galima teisingai ir kokybiškai atlikti darbus. Esant dideliam šalčiui (virš -10ºC), betonavimo vietą reikėtų uždengti ir šildyti. Tarpai tarp plokščių (siūlės) turi būti armuojami ir užtaisomi betonu. Plokščių galuose esančios kiaurymės yra užtaisomos (užkemšamos) plastikiniais, dažniausiai 50 mm ilgio kamščiais. Sumontuotų plokščių dažniausiai paremti nereikia. Paremti reikia tas plokštes, kurių atraminiuose galuose ir viduryje yra angos, išėmos didesnės negu 300 x 300 mm. Plokštės gali būti atremtos į gelžbetonines sijas. Atrėmimo zonos ilgis turi būti ne mažesnis kaip 70 mm. Priklausomai nuo gelžbetoninės sijos formos, plokštės gali būti remiamos į pačią siją arba jos lentynas. Išilginis tarpas tarp plokščių turi būti ne mažesnis kaip 30 mm ir yra užpildomas betonu (be armavimo). Plokščių atraminėse zonose pašalinama viršutinė lentyna (atidengiamos plokščių kiaurymės). Sudėjus armatūrą į kiaurymes ir išilgines siūles, jos sumonolitinamos C30/37 klasės betonu. Norint padidinti kiaurymėtųjų perdangos plokščių standį (sumažinti įlinkį) bei padidinti laikomąją galią, armatūros kiekis turi būti parenkamas apskaičiavimais, įvertinant pasikeitusią perdangos plokštės skaičiuotinę schemą. Šiuo atveju į kiaurymes rekomenduojama dėti plokščiuosius armatūros strypynus. Skersinės armatūros kiekis turi būti parenkamas pagal lenkiamųjų elementų armavimo skersine armatūra konstravimo nuorodų reikalavimus. Norint padidinti plieninės sijos standumą bei plokštes padaryti nekarpytas, naudojamos plieninės sijos su perforuota sienele. Plokštės į sienas dažniausiai remiamos per cementinio skiedinio išlyginamąjį sluoksnį arba neopreno juostas. Neopreno juostos gali būti vartojamos nedidelio aukštingumo pastatams (1-2 aukštų) arba mišriose (platforminėse-kontaktinėse) sandūrose. Horizontaliųjų sandūrų paskirtis - perduoti vertikaliąsias apkrovas. Platforminėse sandūrose apkrova perduodama per perdangos plokščių atraminius ruožus ir horizontaliąsias skiedinio siūles. Rekomenduojamas horizontaliųjų skiedinio siūlių storis yra 15-20 mm. Kai plokščių atrėmimo į sieną ilgis yra mažas, rekomenduojama į plokščių kiaurymes įdėti armatūros strypynus ir kiaurymes monolitinti. Toks konstrukcinis sprendimas padidina horizontaliųjų sandūrų stiprumą ir patikimumą. Sandūrų armavimas (dedant armatūros strypynus į plokščių kiaurymes) rekomenduojamas ir esant pakankamam perdangos plokščių atrėmimo ilgiui, norint padidinti sandūros patikimumą. Mišriose horizontaliose sandūrose apkrova į apatines sienas perduodama per perdangos plokščių atraminę zoną ir monolitinimo betoną ar tiesiogiai sienų sąlyčio vietoje. Mūrinės sienos gali būti vienasluoksnės arba sluoksniuotosios. Išorinėse sluoksniuotose sienose perdangos plokštės yra atremiamos į vidinį laikantįjį sluoksnį. Plokštės atrėmimo zonos ilgis turi būti apskaičiuojamas ir ne mažesnis kaip 120 mm. Montuoti plokštes į griovelius (išėmas), paliekamus mūrijant sieną, draudžiama. Plokštes atremiant į gelžbetonines arba betonines sienas, atrėmimo zonos ilgis turi būti ne mažesnis kaip 100 mm, ir ne mažesnis kaip 0,008xl, kur l - skaičiuotinas tarpatramio ilgis. Gamyklinių angų plotis gali būti iki 400 mm. Angos ilgis priklauso nuo jos padėties plokštėje. Mažos angos formuojamos plokštės išilginių kiaurymių centre. Vienoje plokštėje gali būti iki trijų angų. Angos formuojamos gamybos metu. Angų briaunos yra šiurkščios. Perdangoje įrengiant angas laiptams, viena arba dvi plokštės yra pjaunamos ties angos kraštu. Šios plokštės yra atremiamos į PEIKKO PETRA plokščių pakabas.
