Gyvenamųjų ir kitos paskirties pastatų statyboje pastaruoju metu paprastas perdangos plokštes pakeičia kiaurymėtosios perdangos plokštės. Dėl konstrukcijose esančių angų, šios plokštės puikiai izoliuoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei. Kiaurymėtosios perdangos plokštės taip pat užsitarnavo populiarumą dėl plataus matmenų pasirinkimo ir galimybės pritaikyti jas užsakovo poreikiams. Jei tarp gamintojo siūlomų perdangos plokščių pasiūlos nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius.
Įtemptai armuotos kiaurymėtos perdangos plokštės plačiai naudojamos surenkamosioms perdangoms. Jų populiarumą lemia ekonomiškas skerspjūvis ir efektyvus gamybos būdas, gaminio aukščiu ir laikomosios galios įvairovė, lygus apatinis paviršius ir efektyvus panaudojimas pastato konstrukcijoje. Plokštėse gali būti suformuojamos įvairios angos ir kiaurymės.
Gamybos procesas ir kokybės užtikrinimas

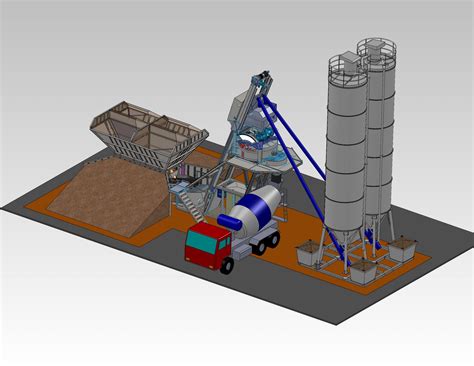

UAB „Perdanga“ prekinio betono mišinius gamina Klaipėdos ir Vilniaus miestuose automatinėmis "STETTER" firmos technologinėmis linijomis. Tai nuo C6/7,5 iki C55/67 stiprio klasių normaliojo betono mišiniai nepralaidūs vandeniui, atsparūs šalčio, karbonizacijos, chloridų ir sulfatų poveikiams.
Aukštą ir stabilią naujo lygio betono mišinių kokybę garantuoja šiuolaikiniai technologiniai sprendimai: betonų sudėtys ir savybės sumodeliuotos kompiuteriais, labai tiksliai sveriami betono mišinio komponentai, gera išmaišymo kontrolė. Tai garantuoja gerą ir stabilią betono mišinių kokybę, atitinkančią Lietuvos ir europinių standartų reikalavimus. Vienos iš moderniausių automatinės betono mišinių gamybos linijos Lietuvoje įgalina gaminti iki 150 m3/h aukštos kokybės betono mišinių.
Kiaurymėtosios perdengimo plokštės projektuojamos ir gaminamos nepertraukiamo formavimo būdu, pagal užsakovo pateikta perdangų planą su nurodytomis angomis. Plokščių galinė briauna gali būti projekte numatytos geometrinės formos (pjaunama įstrižai arba laiptuotai). Plokščių gamybai naudojama betono klasė - C35/45. Standartiniai plokščių aukščiai yra 180, 200, 250, 300, 400 mm. Standartinis plokščių plotis yra 1200 mm. Galima pagaminti siauresnes plokštes, išilgai pjautas kas 100 mm, tačiau ne siauresnes kaip 300 mm arba 360 mm, 600 mm, 720 mm, 960 mm pločio. Plokščių laikomosios galios skaičiavimui bei parinkimui naudojama specializuota kompiuterinė programa. Visi gaminiai yra sertifikuoti statybos produkcijos sertifikavimo centre ir atitinka ES keliamus reikalavimus.
Montavimo reikalavimai ir ypatumai
Tinkamai pasirinktos ir kokybiškos perdangos plokštės - tai dar ne viskas. Labai svarbu ir tinkamas jų montavimas. Paviršiaus, ant kurio planuojama montuoti perdangos plokštes lygumas yra bene pagrindinis tinkamai atliktų perdangos plokštės montavimo darbų garantas. Jei paviršius nėra lygus būtina naudoti plastiko arba metalo lyginimo plokšteles (tarpiklius). Rekomenduojama, kad tarpikliai būtų ne žemesni nei 15 mm tam, kad po atramine plokšte galėtų nutekėti skiedinys.
Informacijos apie kiaurymėtųjų plokščių kėlimą stoka ar jos nesilaikymas taip pat gali tapti netinkamai atliktų montavimo darbų priežastimi. Šių konstrukcijų iškrovimas ir montavimas turi būti atliekamas statybiniu kranu su kėlimo traversa (kėlimo įrengimas su sija ir dviem kėlimo griebtuvais). Kėlimo griebtuvai prie perdangos turi būti tvirtinami taip, kad išsikišę perdangos galai nebūtų ilgesni nei 0,5 metro. Griebtuvai turi būti prikabinami itin atidžiai, apimti visą plokštės plotį bei būtina naudoti ir apsaugines grandines.
Iškrovus perdangos plokščių pakuotę zonoje, kurioje galėsite be problemų išpakuoti perdangos plokštes ir pasiruošti montavimui, po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite minkštą medžiagą, pavyzdžiui, putų polistirolą. Pasukite pirmą perdangos plokštę į padėtį, patogią montavimui. Su kėlimo griebtuvu kelkite perdangos plokštę už jos geometrinio vidurio. Keldami perdangos plokštę įsitikinkite, kad ji yra stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Kelkite perdangos plokštę į montavimo vietą. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos. Montuodami stebėkite, kad perdangos plokštės būtų sudėtos tinkama puse.

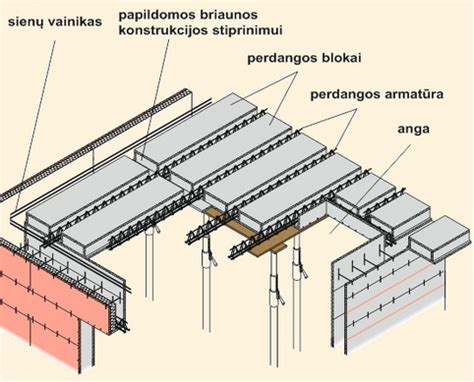

Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštes iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą, lygų rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių.
Perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos (rygelio ar sijos). Prieš montuojant perdangos plokštes ant sieninių plokščių, reikia patikrinti atraminio paviršiaus lygumą. Jei atraminis paviršius nelygus, nelygumus reikia pašalinti ar išlyginti. Atrėmimo paviršiui išlyginti naudojamos plastmasinės ar metalinės (50mm×75mm) išlyginimo plokštelės-tarpikliai nuo 1 iki 20 mm storio. Bendras išlyginimo plokštelių aukštis turi būti ne mažesnis kaip 15mm, kad po perdangos plokštės atramine dalimi pabėgtų betonas. Reikia atkreipti dėmesį į tai, kad išlyginimo plokštelės turi būti padėtos po perdangos plokštės vertikaliosiomis sienelėmis (išlyginimo plokšteles ties perdangų kiaurymėmis dėti draudžiama, kad neišlaužti betono perdangos atraminėje dalyje).
Pakelta perdangos plokštė montuotojai nukreipia į reikiamą padėtį - tiesiai virš atraminio paviršiaus ir atkabina apsaugines grandines. Signalizuotojui davus komandą, gaminys nuleidžiamas į projektinę padėtį. Prieš plokšte atkabinant nuo krano, patikrinama jos šoninė padėtis ir atraminio paviršiaus ilgis. Minimalus perdangos plokštės atraminio paviršiaus ilgis yra: ant mūro - 10 cm, betono ar metalo - 8 cm.
Montuojant siauresnę nei 120 cm plokštę, reikia stengtis pjautą jos kraštą glausti prie sienos ar kitų konstrukcijų, bet ne prie kitos plokštės. Jei tai neįmanoma, tarp sveikos plokštės krašto ir šalia esančios išilgai pjautos plokštės krašto reikia palikti maždaug 2 cm tarpą, kad prirėmus klojinius, galėtume suformuoti apatinę siūlę, nesiskiriančią nuo kitų siūlių.
Reguliavimas ir siūlių betonavimas
Skirtingi gretimų plokščių išlinkiai gali atsirasti dėl daugelio veiksnių: neteisingo plokščių sandėliavimo, transportavimo, greta esančių plokščių skirtingo ilgio ir t.t. Jei šie išlinkio nesutapimai apatinėje perdangos pusėje viršija leistiną dydį - 8 mm, plokščių išlinkį būtina suvienodinti. Daugeliu atveju tai galima atlikti reguliuojamais statramsčiais sukeliant į viršų žemiausiai esančią perdangos dalį iš apačios į optimalų lygį pagal apatinį gretimo gaminio kraštą. Tokioje paremtoje padėtyje perdanga išlaikoma, kol pilnai sukietėja užpiltos siūlės.
Sukeliant plokštę, reikia žiūrėti, kad jos galai nepasikeltų nuo atraminio paviršiaus. Kai sukėlimo į viršų nepakanka, labiausiai į viršų išlinkusi plokštė gali būti spaudžiama iš viršaus uždėjus ant jos reikiamą svorį. Plokščių išlinkio suvienodinimui dar gali būti naudojamas suveržimo įrenginys. Jis įstatomas iš viršaus į siūlę tarp gretimų plokščių toje vietoje, kur didžiausias išlinkių skirtumas ir užkaiščiavus mediniais kaiščiais suveržiamas. Suveržimo prietaisas paliekamas toje vietoje, kol betono mišinys siūlėje pasiekia projektinį stiprumą.
Tarp plokščių esančias montažinės siūlės ir plokščių galus ties atramomis reikia užtaisyti smulkiagrūdžiu betonu, kurio stiprumo klasė gniuždant nurodyta projekte. Mažiausia leistina betono stiprumo klasė gniuždant C20 (Mpa), tačiau rekomenduojama C25, C30 (MPa). Maksimalus naudojamų užpildu skersmuo 8 mm. Betonas sutankinamas giluminiu vibratoriumi (galvutės diametras 20mm). Prieš siūlių ir inkarinių ryšių betonavimą būtina įsitikinti, kad siūlėse nebūtų šiukšlių ar pašalinių daiktų. Jei tarpelis tarp plokščių didesnis nei 5 mm, rekomenduojama apatinę siūlės dalį užsandarinti montavimo putomis. Vykdant apdailos darbus, iš apačios siūlė užsandarinama silikoniniu arba akriliniu hermetiku.
Ypatingą dėmesį reikia atkreipti betonuojant plokščių galus ties atramomis. Betonas, kuriuo užpilamos perdangos plokščių kiaurymės, neturi subėgti giliau, nei plokštės atramos ilgis. Tai reiškia, kad plokščių kiaurymės, esančios galuose, prieš betonavimą turi būti užsandarintos ne giliau, kaip ties atrėmimo pabaiga. Tam tikslui, kartu su plokštėmis, yra patiekiami ir plastikiniai kiaurymių dangteliai. Be specialių dangtelių, kiaurymių užsandarinimui, rekomenduojama naudoti putų polistireną arba akmens vatą.
| Eil. Nr. | Plokštės aukštis H, mm | Betono kiekis, m³ |
|---|---|---|
| 1. | 200 | 0,008 |
| 2. | 250 | 0,010 |
| 3. | 300 | 0,013 |
| 4. | 400 | 0,017 |
Reikia nepamiršti, kad siūlėje, kur susiduria sveika ir išilgai pjauta plokštė, prieš užpilant turi būti uždėtas klojinys, leidžiantis suformuoti apatinę siūlę, nesiskiriančią nuo kitų, sveikų plokščių siūlių. Siūlių betonavimui rekomenduojama naudoti specialų karutį. Jo panaudojimas ženkliai sumažina darbo sąnaudas ir paspartina darbą.
FF-PIR plokščių montavimo instrukcija
Privalumai ir gamintojų rekomendacijos
Pagrindiniai pastatų iš surenkamojo gelžbetonio plokščių privalumai: inertiškas vidinis betono sluoksnis žiemą kaupia šiluminę energiją, kurią atvėsus išspinduliuoja atgal, o vasarą, priešingai, sugeria šilumos perteklių. Pastovus komfortiškas mikroklimatas patalpose išlieka visus metus. Naudojami specialūs sujungimo mazgai, kurie padeda optimaliai sujungti visas konstrukcijas tarpusavyje, kas užtikrina pastato sandarumą ir išvengti šalčio tiltelių. Trisluoksnių sienų šiluminė varža siekia 8,5 m2K/W. Išorinės trisluoksnės sienos apsaugo nuo žemo dažnio transporto triukšmo, vidaus pertvaros sumažina oru sklindantį ir smūgių sukeliamą garsą, o vidinės gelžbetonio sienos suprojektuotos taip, kad atitiktų tarpbutinėms sienoms keliamus garso reikalavimus. Plokštes galima pagaminti surenkamo gelžbetonio elementus pagal klientui reikalingą garso klasę. Ugniaatsparumas nuo 60 iki 180 min užtikrina pastato saugumą ir stabilumą gaisro atveju. Mechaninis atsparumas apsaugo nuo atsitiktinio apgadinimo, neleidžia įgertai kritulių drėgmei ardyti konstrukcijos iš vidaus. Nereikia tinkuoti. Sienų ir perdangos konstrukcijos pakankamai lygios, kad pakaktų tik glaistymo prieš dažymą, nėra būtinybės įrengti pakabinamas lubas. Paruošta instaliacija. Nereikia visai arba gerokai mažiau lieka elektros ir santechnikos kanalų pjaustymo bei užtaisymo darbų po sistemų įrengimo. Galima statyti šaltuoju metų laiku (esant iki -20°C temperatūrai). Statybos laikas iki 2 kartų trumpesnis nei statant iš kitų medžiagų konstrukcijų.
Kokybiškas kiaurymėtųsias perdangos plokštes gamina daugiau nei 50 metų darbo patirtį betono konstrukcijų srityje turinti įmonė UAB „Kauno gelžbetonis“. Naudojamos inovatyvios gamybos technologijos, aukštos kokybės medžiagos ir patyrę įmonės specialistai užtikrina tik geriausius rezultatus ir aukščiausius standartus atitinkančią produkciją.
Rekomenduojama visu atvežtu gaminiu kokybę patikrinti prieš iškrovimą ir/ar jo metu. Tikrinant gaminių geometrinius matmenis, reikia naudotis brėžiniais ir prie sutarčių pridedamomis gaminių gamybos leistinų nuokrypių lentelėmis. Apžiūrint gaminius vizualiai būtina įsitikinti, kad jie neturi pažeidimų, galinčių atsirasti krovimo ar pervežimo metu. Pastebėjus neatitikimus ar pažeidimus, apie juos būtina informuoti statybos vadovą ir gamintojo atstovą (projekto vadovą). Gamintojas įsipareigoja nedelsiant imtis visų veiksmų, būtinų neatitikimams pašalinti, tačiau pretenzijos dėl gaminių pažeidimų priimamos tik tada, kai jos užfiksuotos iki iškraunant gaminį iš transporto priemonės.
Montuojant plokštes žiemą, būtinai nuvalykite sniegą ir ledą nuo plokščių ir jų atraminių paviršių. Siūlių užpildymo betoną rinkitės tokios kokybės ir su tokiais priedais, kad būtų galima teisingai ir kokybiškai atlikti darbus. Esant dideliam šalčiui (virš -10ºC), betonavimo vietą reikėtų uždengti ir šildyti.
