Dar projektuodami pasirinkome pagamintų gelžbetoninių perdangos plokščių variantą. Kitos alternatyvos (monolitas, Teriva tipo perdangos) buvo greitai atmestos dėl klaidų tikimybės dirbant objekte ir betono stingimo laiko. Mūsų projekte numatytos tokios plokštės, iš kurių trys yra su išpjovomis ir dvi yra stiprintos. Stiprintų plokščių aukštis yra ne 20 cm, bet 26,5 cm. Perdangas užsakinėjome dar sezono pradžioje, t.y. kovo pradžioje. Įdomu tai, kad tik dvi gamyklos Lietuvoje gali pagaminti plokštes su įpjovomis - Markučiai ir Ukmergės gelžbetonis. Liko vienintelis tiekėjas - Markučiai.
Pasirinkimas ir transportavimas: ilgi plokščių dydžiai bei brėžiniai
Kadangi kelios plokštės yra ilgos ir sunkios (po 2,88 tonos) bei privažiavimo atstumas ribotas, pigiausi kranai nebūtų tikę. Teko pasidomėti kranų ypatybėmis ir paaiškėjo, kad man reikalingas mažiausiai 25 tonų kranas. Tokių kranų pasiūla mažesnė ir atitinkamai didesnės kainos. Visai atsitiktinai prie darbo dirbo kranistas su KRUPP 25 tonų kranu - su juo sutarėm geriausias kainas, t.y. 100 Lt/valanda ir minimaliai užsakomos 3 valandos. Nėra jokių atvažiavimo ar kilometrų mokesčio. Be to, jo kranas yra 4x4 ir be problemų įveikė mūsų sklypo pažliugusį pavasario keliuką. Plokštes spėjo sumontuoti per 3 valandas. Po to kraną kviečiausi dar kartą, kad užkeltų visus likusius blokelius - pavyko sutarti už 250 Lt, bet ten ir buvo maks. Sija paskui buvo suvirinta su įdėtine detale.
Šioje nuotraukoje matoma vidurinė plokštė yra 265 mm aukščio. Visos perdangos plokštės atvyko su jau pragręžtomis skylėmis vandeniui išbėgti. Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas.
Bauroc plokštės: savybės, dydžiai ir montavimas
Be 600 mm pločio plokščių, bauroc gamina ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokštę. Armuojant perdangas iškarto yra suteikiamos tam tikros laikančiosios savybės. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančiąsias savybes. Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamzdžių instaliacijai per perdangą. Montuojant perdangą ant sienos konstrukijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atskirais atvejais, kai besireim neris paviršius yra mūras ar metalinė konstrukcija, atrėmimo ilgis gali sudaryti 75 mm.
Projektuotojas skaičiuojantis besiremenčio paviršiaus plotą turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį. Kaip matyti brėžinyje, ant išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai. Montuojant perdangas būtina atkreipti dėmesį, kad visos perdangos būtų dedamos lygiai, perdangų sandūroje dideli grioveliai turi sutapti su mažais, kaip parodyta brėžinyje. Užbaigus perdangų montavimą, į siūles ir perdangos galus sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu suformuojamas monolitinis sutvirtinimo žiedas, kuris sustiprina bauroc perdangos panelės kaip vientisą ir tvirtą konstrukciją. Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas.
Perdangos plokštės: įvairovė ir taikymas
bauroc plokštės tinkamos naudoti tiek perdangoms, tiek uždengimams. Perdangos plokštė gali būti montuojama kampu, taip pat galima montuoti gulščiai bei naudoti dvišlaičio stogo montavimui kaip laikomąją ir šilumą izoliuojančią konstrukciją. Tokio stogo montavimas yra daug greitesnis bei padeda sutaupyti išlaidas medinėms sijoms. Dar svarbiau - sujungimas su siena nereikalauja jokių sudėtingų sprendimų. Galima paminėti ir tai, jog perdangų plokščių sujungimo mazgų sprendimai pasižymi paprastumu, nesusidaro šalčio tilteliai, o ir pati konstrukcija tampa orui nepralaidi.
Kiaurymėtosios įtemptojo gelžbetonio plokštės: taikymas ir taikymo sritis

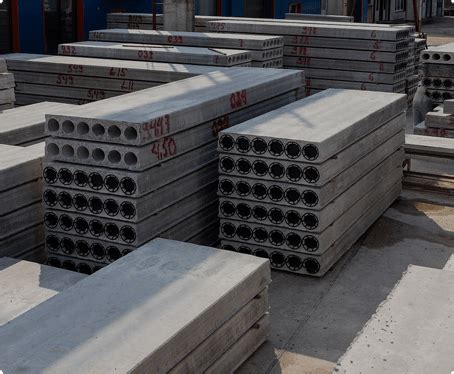

Dauguma žmonių, kurie domisi ar bent kiek žino apie statybas, yra susidūrę su kiaurymėtosiomis perdangomis. Šios medžiagos yra naudojamos dengti dideles angas, kuomet yra mažas aukštis konstrukcijoje. Perforuota įtempto betono plokštė suprojektuota ir pagaminta nepertraukiamo formavimo būdu pagal kliento pateiktą grindų planą. Kiaurymėtosios perdangos naudojamos lubų, stogo, sienų pertvaroms įrengti. Gaminamų plokštų naudojimo galimybės yra labai plačios. Šios plokštės naudojamos antresolėms, stogams, automobilių stovėjimo aikštelėms ir kitoms konstrukcijoms įrengti.
Perforuota įtempto gelžbetonio plokštė suprojektuota ir pagaminta nepertraukiamo liejimo būdu pagal kliento pateiktus brėžinius ar specifikacijas. Plokštė naudojama luboms, stogams ir sienų pertvaroms montuoti pramoniniuose, administraciniuose ir komerciniuose pastatuose, švietimo įstaigose ir gyvenamuosiuose pastatuose. Iš anksto įtempta gelžbetoninė perforuota plokštė turi gerą standumą ir ekonomišką skerspjūvį. Nominalus gaminio plotis yra 1200 mm, tačiau lakštą galima išilgai supjaustyti į siauresnes juosteles. Standartinis lentos galas yra vertikalus, tačiau lentos galą galima pjauti įstrižai arba žingsnis po žingsnio. Plokštė pagaminta iš C 45/55 arba C 50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Taip pat angas galima suformuoti pagal kliento brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis. Standartinė perforuotos plokštės atsparumo ugniai trukmė yra 60 minučių.
Šiuolaikiniai perdangos tipai ir jų palyginimas
- Medinė perdanga: pigesnė, tačiau garso izoliacija ne tokia efektyvi kaip gelžbetonio plokštės.
- Monolitinė perdanga: rezultatas panašus į perdangų plokščių variantą, bet kaštai ir laikas didesni.
- Perdangos plokštės: užima mažiau laiko, kaina atitinka gavimą rezultatą.
Naujos ir dėvėtos perdangos plokštės: ką rinktis?
Nepamirškime, kad kartais žmogui siekiant taupyti gali būti naudojamos dėvėtos perdangos plokštės. Dažnai jos būna kelių dešimtmečių senumo, nutrupėjusios ir gali turėti mikro įtrūkimų. Po statybų bumo jų rasti gali būti sunku, ilgainiui tenka trumpinti ilgesnes plokštes, kas nėra pageidautina saugumo požiūriu. UAB „Kauno gelžbetonis“ siūlo naujas perdengimo plokštes įvairių dydžių ir kliento poreikiams, su inovatyviomis technologijomis ir kokybe, užtikrinančia saugumą ir atitikimą standartams.
Montavimo reikalavimai ir priemonės
Perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos. Prieš montavimą plokštės ant sieninių plokščių reikia patikrinti atraminio paviršiaus lygumą. Atrėmimo paviršiui lyginti naudojamos plastmasinės ar metalinės išlyginimo plokštelės-tarpikliai. Minimalus perdangos plokštės atraminio paviršiaus ilgis: ant mūro - 10 cm, ant betono ar metalo - 8 cm.
Plokščių kėlimas vyksta naudojant statybinį kraną su traversa ir griebtuvais, kurie turi būti pritvirtinti taip, kad išsikišę perdangos galai nebūtų ilgesni nei 0,5 m. Griebtuvai pririšami grandinėmis ir uždengiami apsauginėmis grandinėmis. Prieš atkabinant, patikrinama plokštės padėtis ir atraminio paviršiaus ilgis. Tarp plokščių esant dideliems įlinkiams, naudojami statramsčiai arba suveržimo įrenginiai, kol plokštės pilnai supylamos ir užgijus siūlės.
Sandūros ir siūlių betonavimas vykdomas smulkiagrūdžiu betonu (C25-C30), kurio užpildų skersmuo ne didesnis kaip 8 mm. Medžiagos turi būti įmontuotos be šiukšlių, o plastikiniai dangteliai leidžia užkirsti kelią angų užpildymui. Žiemą būtina laikytis papildomų priemonių: sniegą ir ledą nuvalyti, o esant -10ºC ir žemiau, zoną uždengti ir šildyti. Nereikia papildomo remonto, tik kai atraminiai galai turi angas ar įstrižosios plokštės skiria akivaizdžiai didesnės nei 300 x 300 mm angos.
Norint padidinti standumą ir laikomąją galią, rekomenduojama į kiaurymes dėti plokšties strypus armatūros, o tarpai tarp plokščių užpildomi betonu ir iki galo užbaigiami. Armatūros išdėstymas sprendžiamas pagal projekto reikalavimus; plokščių ryšiai dažnai įrengiami plokščių galuose ties atramomis arba kartu su ilgesnėmis sienomis. Jeigu perdanga veikia kaip diafragma, įrengiami ryšiai ir išilginėse sienose, o šonai turi atitinkamai išpjautas išėmas.
Siekiant užtikrinti kokybę, sandūrų betonavimo metu būtina laikytis reikalavimų dėl atsparumo, skerspjūvio matmenų ir tarpo dydžių. Sreikus įrengiant, būtina atsižvelgti į plokščių ilgius ir planavimo sprendimus, siekiant išvengti šalčio tilto ar išorinių išlinkių nevienodumo. Plokščių sandėliavimas ir laikymas turi vykti vienoje rietuvėje, o tarpinės dedamos nuosekliai per visą plokštės plotį.
Praktiški patarimai montuojant kiaurymėtas perdangos plokštes
- Naudokite traversą su griebtuvais ir apsaugine grandine kilnojant plokštę; užfiksuokite plokštę 10 cm nuo atraminio paviršiaus.
- Atliekant išlyginimą grindyse, naudokite tarpiklius nuo 15 mm, kad skiedinys galėtų nutekėti ir nepakibtų ant plokštės.
- Kai plokščių galai susiduria su skirtingais išpjovų dydžiais, užtikrinkite, kad siūlė būtų vientisa arba įrenkite klojinį, kuris formuoja tokias siūlės linijas.
- Jei tarpas tarp plokščių didesnis nei 5 mm, užpildykite apačią montavimo putomis ir užsandarinimą atlikite silikoniniu ar akriliniu hermetiku.
- Prie plokščių esantys kiaurymės turi būti užsandarintos plastikiniais kamšteliais arba putų/akmens vatos dangteliais prieš betonavimą.
Sandūrų ir siūlių konstrukcija: į ką atsižvelgti?
Išilginių siūlių sandūroms naudojamas smulkiagrūdžio betono užpildas, o tarpai pildomi betonu su priklausymu bent C30 klasės. Minimalus laikančios konstrukcijos ilgis plokštės atraminei zonai - 70 mm. Eskplinuojant plokščių gyvybingumą, būtina užtikrinti, kad plokščių atremimo zonos būtų tinkamai paruoštos ir pagrindai išlieka lygūs. Plokštės gali būti remiamos į gelžbetonines sijas arba į plokščių atramų zonas, o horizontalių siūlių storis rekomenduojamas 15-20 mm.
Kokybės užtikrinimas ir sertifikatai
Gaminiai atitinka EVS-EN 12602:2008 standarto reikalavimus ir yra sertifikuotos. Standartinės plokštės plotis - 1200 mm. Galima pagaminti ir siauresnes plokštes, minimalus plotis - 280 mm. Perdangos plokštės PKU 20 ir PKU 22 sandėliuojamos iki 8 vienetų. Plokščių sandėliavimas vykdomas ant lygaus, tvirto pagrindo, tarp plokščių dedamos medinės tarpinės ir užtikrinamas tinkamas jų pasiskirstymas rietuvėje.
Galiausiai - praktiniai eksploatacijos aspektai
Kai kurios temos apie montavimą ir projektavimo sprendimus apibendrintos šio dokumento kontekste: plokščių ilgių įvairovė, kokybės kontrolė ir reikšmė teisingam jų išdėstymui. Perkeliant į realų projektą, svarbiausia - iš anksto suplanuoti technines sąlygas ir laikytis projekto parametrų bei gamintojo rekomendacijų. Dėl šių privalumų UAB „Kauno gelžbetonis“ plokštės užsitarnavo gerą vardą rinkoje, užtikrinant įrangos patikimumą ir saugumą statybų metu.
