Gyvenamųjų ir pramoninių pastatų perdangos plokštės: kai svarbiausia - tvirtumas
Bendrovė Kauno Gelžbetonis, turinti dešimtmečius patirties, gamina plokštes tiek gyvenamiesiems, tiek pramoniniams pastatams, naudodama moderniausią Lietuvoje nepertraukiamo formavimo technologiją. Perdangos plokštės - tai vienas iš tų elementų, apie kuriuos dažnai susimąstome tik tada, kai prasideda statybos. Tačiau būtent nuo jų priklauso viso pastato stabilumas ir ilgaamžiškumas. Tai įtemptai armuotos gelžbetonio konstrukcijos, pasižyminčios ypatingu atsparumu apkrovoms, drėgmei ir ugniai. Be to, šios ploktės projektuojamos pagal individualius užsakymus: pasirenkamas aukštis (nuo KCS20 iki KCS40), ilgis ir net angos vietos.
- Viskas prasideda nuo kruopštaus pagrindo paruošimo. Atraminės sienos turi būti idealiai lygios, o jų viršus - išvalytas nuo bet kokių nuolaužų ar skiedinio likučių. Profesionalų patarimas: prieš montavimą verta patikrinti plokščių geometriją ir matmenis.
- Krano įsitraukimas į sceną: kiekviena plokštė pakeliama specialiais kėlimo taškais, o darbininkai ją tiksliai pastato ant atramų. Reikia palikti minimalias siūles tarp plokščių - būtinos konstrukcijai „kvėpuoti“.
- Užpildytos siūlės - tarsi klijai, sujungiantys visą konstrukciją į vieną visumą. Betono mišinys čia turi būti kruopščiai paskirstytas ir sutankintas, kad neliktų ertmių.
- Baigus darbus, būtina atlikti geodezinį matavimą ir vizualinę apžiūrą - ar visos plokštės lygios, ar siūlės sandarios.
Nors perdangos plokštės dažnai lieka paslėptos po grindimis ar lubomis, jų reikšmė statybose - milžiniška. Kiekvienas, kas stato, žino - kokybiškas pagrindas yra raktas į ramybę. Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą.

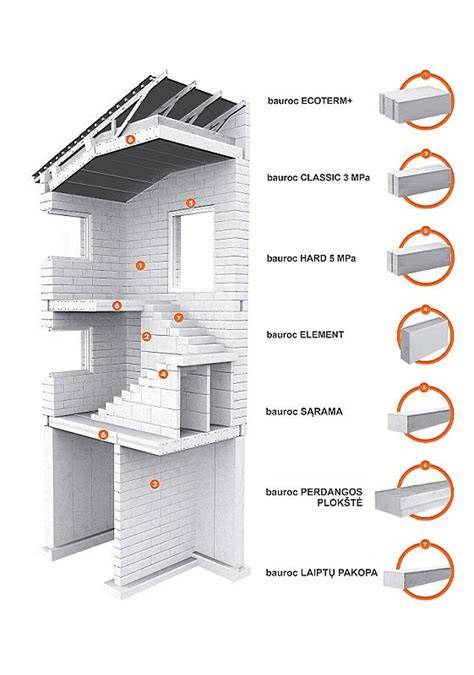

Su kėlimo griebtuvu kelkite perdangos plokštę už jos geometrinio vidurio. Keldami įsitikinkite, kad ji stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos. Montuodami stebėkite, kad perdangos plokštės būtų sudėtos tinkama puse. Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštes iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių. Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono.
Armuojant perdangas iškarto suteikiamos tam tikros laikančiosios savybės. Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančias savybes. Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėsta zona, kurioje leidžiamas gręžimas angų vamzdžių instaliacijai per perdangą. Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atskirais atvejais, kai besiremenis paviršius yra mūras ar metalinė konstrukcija, atrėmimo ilgis gali sudaryti 75 mm.
Perdangos plokštės turi būti montuojamos taip, kad išliktų lygumas, o siūlės užpildymas būtų kokybiškas. Įrengiant šį mazgą, rekomenduojama tarp dviejų pilno ilgio perdangos plokščių palikti tarpą, tada įstatyti atraminę detalę ir į suformuotą nišą įleisti trumpąją perdangos plokštę. Kiaurymėtosios perdangos plokštės dėl konstrukcijų angų puikiai izoluoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei.
Kiaurymėtosios perdangos plokštės: ką svarbu žinoti montuojant

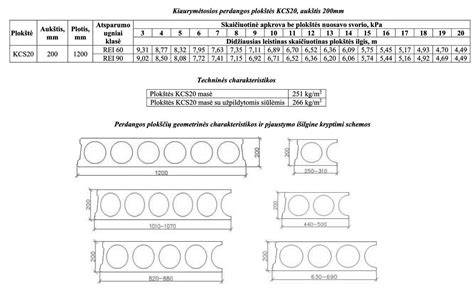

Perforuota įtempto gelžbetonio plokštė suprojektuota ir pagaminta nepertraukiamo formavimo būdu pagal kliento pateiktą grindų planą. Normalus plotis - 1200 mm, tačiau galima supjaustyti į siauresnes juosteles. Plokštė pagaminta iš C45/55 arba C50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Angas galima formuoti pagal brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis. Standartinė perforuotos plokštės atsparumo ugniai trukmė - 60 minučių.
Gerinant plokščių plokštumą, būtina užtikrinti tvirtą atraminį paviršių. Pagrindiniai montavimo reikalavimai ir priemonės apima atsargų krovinių kėlimą su traversa ir apsaugines grandines, lygių atramų paruošimą išlyginimo plokštelėmis, bei kruopštų siūlių užpildymą smulkiagrūdžiu betonu.
Skirtingų perdangų tipų palyginimas
Gyvenamųjų pastatų statyboje dažniausiai taikomos: medinė, monolitinė ir perdangos plokščių perdanga. Perdangos plokštės užima mažiau laiko ir kainos santykis atitinka rezultatą. Medinė perdanga pigesnė, bet nesugeria garso taip gerai kaip gelžbetonio plokštės. Monolitinė perdanga turi didesnes sąnaudas ir užtrunka ilgiau, palyginus su perdangų plokštėmis.
- Medinė perdanga: pigesnė, bet garso izoliacijos pralaidumas didesnis.
- Monolitinė perdanga: aukštesnės kainos ir ilgesnis įrengimo laikotarpis.
- Perdangos plokštės: trumpesnis montavimo laikas ir adekvatus kainos/kokybės santykis.
Pastaruoju metu vis dažniau naudojamos kiaurymėtosios perdangos plokštės dėl geros jų šilumos ir garso izoliacijos, atsparumo karščiui bei platus matmenų pasirinkimas. Jei tarp gamintojų siūlomų variantų nerandamas tinkamas, galima užsisakyti individualių matmenų gaminius. Tačiau svarbiausia - tinkamas montavimas ir kokybiška plokštė.
Montavimo žingsniai žiemos metu
Montuojant plokštes žiemą, būtina nuvalyti sniegą ir ledą nuo plokščių ir atraminių paviršių. Esant dideliam šalčiui, betonavimo vietą reikėtų uždengti ir šildyti. Siūlės turi būti armuotos ir užpildytos betonu. Prie plokščių galų esančias kiaurymes užkemšame plastikiniais kamšteliais. Plokščių atraminės zonos ir tarpai turi būti laikomi pagal projektą, o plokščių kryptis ir padėtis tiksliai nustatoma prieš atkabinant grandines.
Dažniausiai pasitaikančios klaidos ir patarimai
- Nelygios atramos - dažna problema, kuri gali sukelti įtrūimus dar montavimo metu.
- Per mažos siūlės arba jų visai nėra - reikalingas kokybiškas užpildymas.
- Neteisingas plokščių išdėstymas - būtina laikytis teisingo krypties ir sandūrų derinimo.
Patyręs rangovas ir kokybiškos perdangos plokštės - raktas į sėkmingą projekto įgyvendinimą. Kauno gelžbetonis naudoja inovatyvias gamybos technologijas, aukštos kokybės medžiagas ir profesionalų komandą, užtikrinančią aukščiausius standartus.
Privalumai ir nauda
Kiaurymėtosios perdangos plokštės užtikrina gerą šilumos ir garso izoliaciją, atsparumą drėgmei ir ugniai, lankstumą matmenų atžvilgiu, bei trumpą montavimo laiką. Jos gali būti naudojamos įvairiems konstrukciniams sprendimams - nuo uždarų iki atvirų erdvių, o jų sujungimai su sienomis ir kitomis plokštėmis pasižymi paprastumu ir orui nepralaidumu.
Kaip pastatyti pakabinamą betoninę plokštę, 1 dalis
Taip pat siūlomos sąramos, sijų ir rygliai gamybiniams, sandėliavimo ir žemės ūkio pastatams su lygiu arba šlaitiniu stogu. Montavimo reikalavimai ir priemonės priklauso nuo projekto, todėl visada verta kreiptis į patikimą partnerį ir laikytis projekto specifikacijų.
Specialūs techniniai duomenys ir projektavimo gairės
| Elemento tipas | Savybės | Standartai | Pastabos |
|---|---|---|---|
| Perdangos plokštė | Armavimo plokštė, kilminio pločio 1200 mm, aukštis nuo KCS20 iki KCS40 | EVS-EN 12602:2008 | Angų vietos pagal užsakymą |
| Kiaurymėtosios perdangos plokštės | Notraminė plokštė su išpjovomis, atsparumas ugniai 60 min | C45/55 arba C50/60 betonas | Gali būti išilginės ir skersinės siūlės |
| Siūlių užpildymas | Smulkiažiedinis betonas, C25-C30, skersmuo iki 8 mm | Gniužimo stiprumas nurodytas projekte | Giluminis vibravimas |
Perdangos plokščių ryšiai dažnai įrengiami plokštėse galuose ties atramomis arba lygiagrečiai sienoms, priklausomai nuo diafragmos pobūdžio. Horizontalios sandūros rekomenduojamas siūlių storis 15-20 mm. Patikimumas didinamas naudojant armatūros strypynus kiaurymėse, o per atitinkamas vietas - monolitinimas su cemento-skalos mišiniu.
