Monolitinė perdanga yra vientisa gelžbetoninė konstrukcija, formuojama tiesiai statybvietėje. Ji pasižymi dideliu stiprumu, ilgaamžiškumu ir gebėjimu atlaikyti dideles apkrovas. Šiame straipsnyje bus aptariami monolitinės perdangos projektavimo ir skaičiavimo aspektai, atsižvelgiant į jos storį, armavimą ir kitus svarbius parametrus.
Monolitinės perdangos tipai ir jų ypatybės
Monolitinės perdangos gali būti sijinės arba plokštuminės. Sijinės perdangos susideda iš pagrindinių ir šalutinių sijų bei perdangos plokštės. Plokštuminės perdangos yra vientisos plokštės, remiančiosios į laikančias sienas ar sijas. Pasirinktas perdangos tipas priklauso nuo pastato konstrukcijos, planuojamų apkrovų ir architekto sprendimų.
Monolitinės perdangos yra sunkiausios tarp gelžbetoninių perdangų. Pavyzdžiui, 1 kv. m monolitinės perdangos su išlyginamuoju sluoksniu, kurios bendras storis yra 25 cm, sveria apie 380 kg. Tai lemia didesnę apkrovą laikančiosioms sienoms ir pamatams, todėl jiems reikalingi stipresni sprendimai. Tačiau, nepaisant didesnio svorio, monolitinės perdangos gali atlaikyti panašias apkrovas kaip ir lengvesnės surenkamos perdangos, tačiau joms gali prireikti daugiau armatūros, o tai didina savikainą. Lyginant su surenkamomis perdangomis, tokiomis kaip Teriva (kurios 1 kv. m sveria apie 260 kg), monolitinės perdangos reikalauja daugiau metalo, todėl didėja jų savikaina. Tačiau plonesnė monolitinė perdanga gali atlaikyti panašias apkrovas kaip storesnės surenkamos ar PTK perdangos. Vis dėlto, plonos perdangos pasižymi prastesnėmis šilumos ir garso izoliacinėmis savybėmis, kurias reikia gerinti papildomais sluoksniais.
Monolitinės perdangos storio ir armavimo principai
Monolitinės perdangos storis (aukštis) yra vienas svarbiausių projektavimo parametrų. Jis apskaičiuojamas atsižvelgiant į tarpatramio ilgį ir numatomus apkrovas. Bendros taisyklės nurodo, kad plokštės aukštis turėtų būti apie 1/30 tarpatramio ilgio. Pavyzdžiui, jei perdangos ilgis yra 6 metrai, plokštės aukštis turėtų būti apie 20 centimetrų. Mažiausias plokštės storis paprastai yra ne mažesnis kaip 15 centimetrų.
Betono plokštės storis tiesiogiai susijęs su armavimo schema. Esant minimaliam plokštės aukščiui (iki 15 cm), armatūra klojama vienu sluoksniu. Viršijus 15 cm, armatūra klojama dviem sluoksniais. Viršutinė armatūros dalis atlaiko gniuždymo apkrovas, o apatinė - tempimo apkrovas. Todėl apatinėje eilėje kai kuriais atvejais naudojami didesnio skerspjūvio strypai. Vietose, kur plokštė remiasi į atramas, apkrovos veikia viršutinius strypus, todėl šios zonos papildomai armuojamos.
Armatros strypų skerspjūvis ir išdėstymo intervalai nustatomi pagal skaičiavimus. Dažniausiai naudojami 8-12 milimetrų skerspjūvio armatūros strypai. Standartinis armatūros tinklą sudaro 10 milimetrų skersmens strypai, išdėstyti maždaug 150-200 milimetrų intervalais. Strypai sujungiami minkšta mezgimo viela, kurios skerspjūvis yra nuo 1,2 iki 3 milimetrų. Elektrinis suvirinimas paprastai nenaudojamas, kadangi jis gali pakeisti metalo struktūrą sujungimo vietose.
Siekiant išlaikyti tinkamą armatūros padėtį ir užtikrinti reikiamą betono apsauginį sluoksnį (apie 25-30 mm po apatiniu ir viršutiniu armatūros karkasu), naudojamos specialios plastikinės atramos arba mediniai blokeliai. Šie elementai dedami maždaug kas metrą po armatūros sankirtomis. Monolitinės perdangos armavimo schema turi būti pateikta techninėje dokumentacijoje, įskaitant brėžinius. Tai leidžia tiksliai atlikti darbus ir užtikrinti konstrukcijos patikimumą.
Betonavimo ir klojinių paruošimas
Klojiniai, kurių pagalba formuojama perdanga, paprastai gaminami iš vandeniui atsparios faneros arba obliuotų lentų. Svarbu kruopščiai sandarinti visus sujungimus, kad betono mišinys neištekėtų. Betonavimui naudojamas M200 ir aukštesnės klasės betono mišinys. Rekomenduojama naudoti M350 klasės betoną, kuris pasižymi puikiomis eksploatacinėmis savybėmis ir dideliu stiprumu. Betono mišinys tiekiamas į statybvietę ir paskirstomas visoje plokštės erdvėje betono siurbliu. Panardinamasis betono vibratorius naudojamas sutankinti betonui ir pašalinti oro burbuliukus. Betonavimo metu aplinkos temperatūra turėtų būti ne žemesnė kaip +5 laipsniai. Esant žemesnei temperatūrai, betonas gali sukietėti netolygiai, o tai gali sukelti įtrūkimus ir sumažinti konstrukcijos stiprumą. Pilnai sukietėjęs armuotas perdangos sluoksnis paprastai pasiekiamas po maždaug mėnesio.
Monolitinės perdangos privalumai ir trūkumai
Privalumai: didelis stiprumas ir ilgaamžiškumas; atsparumas ugniai; geros garso izoliacijos savybės; konstrukcinis lankstumas; atsparumas deformacijoms. Trūkumai: didelis svoris; didesnė savikaina; ilgas statybos procesas; reikalingi specializuoti darbai.
Alternatyvos monolitinėms perdangoms
Be monolitinės perdangos, naudojamos ir kitos gelžbetoninių perdangų rūšys, tokios kaip surenkamos gelžbetoninės plokštės (pvz., Teriva) ir kiaurymėtosios gelžbetoninės plokštės (PTK). Sukenkamos perdangos yra lengvesnės ir greičiau montuojamos, tačiau gali turėti prastesnę garso izoliaciją. PTK yra lengvesnės už monolitinę perdangą, tačiau jų montavimas reikalauja techninių sprendimų. Pasirinkimas tarp perdangos tipų priklauso nuo projekto reikalavimų, biudeto ir konstrukcijos ypatumų. Inžinierius konstruktorius parenka tinkamiausią perdangos tipą, atsižvelgdamas į pastato paskirtį, planuojamas apkrovas ir kitus veiksnius.
Monolitinio plokštės pamato statyba: pagrindiniai žingsniai
Monolitinės perdangos storis yra kruopščiai apskaičiuojamas projektavimo etape, atsižvelgiant į daugybę veiksnių, tokių kaip tarpatramio ilgis, numatomos apkrovos ir armatūros tipas. Mūsų namo perdanga - monolitinė, išbetonuota vietoje. Du armatūros tinklai, tempiamasis iš d12…d16 apačioje ir gniuždomasis iš d10 viršuje. Šiame skyriuje įdedame liktinių klojinių perdangos nuotraukas. Ši perdanga įrengta gretimame, tėvų name. Kodel nenaudojome savo name - todėl, kad liktinių klojinių perdangos storis didesnis nei paprastos monolitinės, ji yra šilta, be šalčio tiltelių. Mūsų namui storis yra trūkumas, o šiltos perdangos tarp šildomų aukštų įrenginėti nebuvo prasmės. Tėvų namas vieno aukšto, perdanga yra tarp šildomo tūrio ir nešildomos palėpės - šiam atvejui liktiniai klojiniai tiko idealiai. Klojinius gamina Sukiennik įmonė, Thermodom yra regioninis atstovas, todėl perdangos klojinus įsigijome kartu su sienų klojiniais.

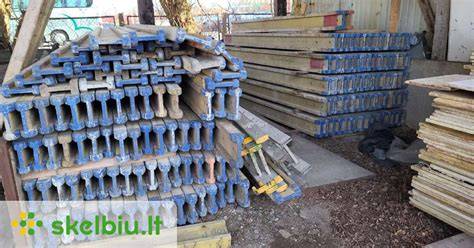

Perdangos klojiniai - tai lengvai surenkami bei išardomi, tvirti perdangos klojiniai. Jei pastatas ne vieno aukšto ir grindys nėra tiesiai ant grunto, tuomet reikalingos denginio konstrukcijos. Perdangos klojiniai gali skirtis pagal parametrus, turi skirtingą dizainą ir gali būti naudojami tiek gyvenamiesiems namams, tiek sudėtingiems statiniams. Atramos - tai dažnai teleskopinę konstrukciją turintys vamzdžiai, ilginės sijos užtikrina betono svorio paskirstymą atramoms, o skersinės sijos ir skydai išlaiko betoną reikalingoje plokštumoje.
Monolitinės statybos technologija yra vienas iš pažangiausių ir ekonomiškiausių sprendimų. Perkainojant klojinių konstrukciją, jos gali būti pritaikomos ne tik pastatams, bet ir tiltiems ar tuneliams statyti. Mūsų įmonė siūlo įvairius klojinio sprendimus iš aukštos kokybės medžiagų. Nors perdanga atrodo sudėtinga, jos paruošimas yra paprastesnis nei pamatų liejimas dėl klojinio konstrukcijos paprastumo - formuojama plokštuma iš apačios. Perdangos klojiniai gali būti pritaikyti ir kitoms konstrukcijoms, pavyzdžiui tiltams ar tuneliams, kai reikalingas lygi plokštuma ir tvirtas pagrindas.
Pirmo aukšto laikančiūjų sienų mūras baigtas. Pasiruošimas monolitinės perdangos liejimui.
Kontekste yra svarbu laikytis brėžinių ir konstrukcijos projektų, kad užtikrinti ilgaamžiškumą ir saugumą. Perdangos klojiniai, statramsčiai, plokštės (fanera), sijos ir klojinių aksesuarai užtikrina pergalę viršutinę ir apatinių armatūros sluoksnių atsakomybę. Klientams, kuriuos domina perdangos klojiniai bei jų kainos, rekomenduojama susisiekti su specialistais telefonu, el. paštu arba atvykti į įmonės būstinę Šiauliuose.
