STR 2.05.01 „Patastų energinis naudingumas“ - Lietuvos statybos techninis reglamentas, nustatantis minimalius energetinio efektyvumo reikalavimus pastatams. Jis taikomas naujai statomų ir rekonstruojamų pastatų projektavimui bei statybai. Langų montavimas tiesiogiai patenka į šio reglamento taikymo sritį: nuo lango charakteristikų iki montavimo mazgo detalių. Reglamentą privalo žinoti ne tik projektuotojai - bet ir rangovai, atliekantys langų keitimą renovuojamuose pastatuose. Pažidimai gali lemti statybos inspekcijos pastabas arba energetinio naudingumo klasės nepasiekimą.
Kam skirti šie reikalavimai?
Pagrindinis parametras, kuriuo vertinamas langas - šilumos perdavimo koeficientas Uw (W/m²·K). Kuo mažesnis, tuo geriau. Naujų gyvenamųjų pastatų reikalavimai: Uw ≤ 0,90 W/(m²·K). Rekonstruojami gyvenamieji pastatai: Uw ≤ 1,20 W/(m²·K) (priklausomai nuo energetinio naudingumo klasės tikslo). A ir A+ klasės pastatai: Uw rekomenduojama ≤ 0,80 W/(m²·K). A++ klasės pastatai (pasyvūs namai): Uw ≤ 0,70 W/(m²·K) ar mažiau. Svarbu atskirti: Uw - bendras lango (stiklo + rėmo) U-vertė, o Ug - stiklo U-vertė. Stiklo Ug dažnai mažesnė (0,5-0,6 W/(m²·K) langų triple stikluose), tačiau rėmas visada „kelia“ bendrą Uw, todėl svarbu vertinti lango sistemą kaip visumą.
Montavimo mazgas: trijų sluoksnių principas

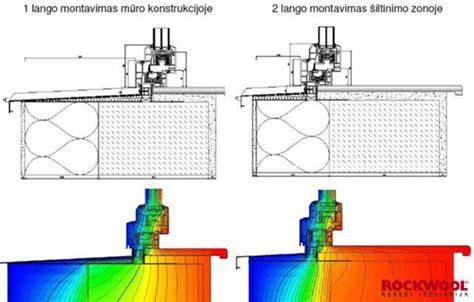

STR ir tarptautinis standartas RAL reikalauja, kad lango montavimo mazgas atitiktų trijų sluoksnių principą: išorinis (atsparus atmosferos poveikiui), šiluminiai tiltai (kai jų pavyksta išvengti) ir vidinė zonoje. Išorinis mazgas apsaugo nuo lietaus ir vėjo; kai rėmas deformuojasi, atsiranda rizika dėl sandarinimo plėšimo. Montavimo mazgas turi būti suprojektuotas taip, kad izotermų linija nepertrūktų per kietą laidžią medžiagą. Jei langas montuojamas į šaltą sieną, būtina naudoti išnešimo profilius, užpildyti tarpus šilumą izoliuojančiomis medžiagomis ir užtikrinti, kad minkštas šilumos tiltas neatsirastų.
Išnešimo profiliai ir šilumos tiltų valdymas
Išnešimo profiliai („Therma+“ arba „Neotherm+“) yra STR atitikties sprendimas renovuojamuose daugiabučiuose su išoriniu šiltinimu. Jie leidžia:
- Pastumti langą į šiltinimo sluoksnį - rėmas patenka į šiltą zoną;
- Išvengti kondensato ant vidinės rėmo pusės;
- Dokumentuoti mazgą pagal reglamentą;
- Pasiekti A/A+ klasės reikalavimus be papildomų priemonių.
Montavimo mazgo teisingumas dažnai tikrinamas statybos inspekcijos: užfiksuojama tvirtinimo vieta/gylis, lango sertifikatai (CE ženklinimas, U-vertė), montavimo aktas ir dokumentavimas pagal projektą. Prieš priduodant darbus patikrinama, ar Uw atitinka reikalavimus: nauji Uw ≤ 0,90, rekonstrukcijos Uw ≤ 1,20 W/(m²·K), taip pat laikomasi trijų sluoksnių principo ir montavimo tarpų sandarinimo.
Montavimo tarpai ir sandarinimas
Montavimo tarpai (siūlės) turi būti užpildyti tinkamai parinktų medžiagų kompozicija: išorėje difuzinė juosta, viduje garo izoliacija, o vidiniame fusioje - šilumos izoliacija. Rekomenduojamas siūlės tarpas yra 10-30 mm; kai keičiamas senas langas, dažnai nurodoma iki 35 mm. Sandarinimo eile turi būti trijų zonų: lauko zona (išorė), funkcinė zona (tarpas tarp sienos ir rėmo), vidinė zona (kambario pusė).
Išorėje montuojama difuzinė juosta ir lauko sandarinimo juosta, o viduje - garo izoliacinės juostos. Montuojant lauko zoną, paviršiai turi būti gruntuojami gruntu, užtikrinančiu sukibimą. Juostos turi būti klijuojamos perimetriškai ir kruopščiai pritvirtinamos kampuose, kad vanduo nepatektų į siūlę. Dažnai naudojamos ilgesnės juostos kampuose 90 laipsnių kampams užklijuoti. Po įrengimo rėmas turi būti užklijuotas hermetiškai, o tarpai tarp lango ir palangės/židinio sujungti putomis ir/arba hermetiku.
Langų ir palangių montavimo eiga
Langų montavimas į angą apima daugybę etapų: angos paruošimas, lango tvirtinimas, palangių montavimas, tarpsčių užpildymas ir siūlių užbaigimas. Angos paviršiai turi būti lygūs, be pažeidimų; išorėje angos turi atlaikyti apkrovas. Montuojant langą išnešant į šiltinimo sluoksnį, palangės montuojamos ant atraminių kaladėlių; vidaus palangėse pabrėžiama 2° nuolydis į kambarį. Taip užtikrinama, kad kondensatas ir vanduo neprasiskverbtų į lango konstrukciją. Daugelyje nuotraukų ir schemų pateikti išsamūs matmenų reikalavimai ir kaladėlių išdėstymo taškai.
Pažymėtina, kad palangės gali būti montuojamos ant vidinių kaladėlių, o išorėje galimas būtinas išnešimas ar palygint įmontavimas su palankiausiu šlaitiniu kampu. Prieš priduodant darbus, būtina įsitikinti, kad langai veikia tinkamai: atidarymas, užsukimas, mikrovėdinimas, o jungtys su sienomis neturi būti pralaidžios vandeniui.
Ką svarbu žinoti apie dokumentus ir patikras
STR 2.05.01 reglamentuoja langų įrengimą tiek naujuose, tiek renovuojamuose pastatuose. Statybos prižiūrėtojas arba rangovas turi:
- Užfiksuoti tvirtinimo vietų gylį (nuotraukos);
- Pateikti lango sertifikatą (CE ženklinimas, U-vertė);
- Užpildyti montavimo aktą ir laikytis trijų sluoksnių principo;
- Patikrinti, ar sumontuotas mazgo sprendimas atitinka projektą ir ar dokumentai paruošti;
- Prieš pristatant darbus - patikrinti Uw, tarpus, tvirtinimus ir komplekto dokumentus.
Dažnai inspekcija tikrina ne stiklo paketą (kurį patvirtina gamykla), o montavimo mazgo sprendimą bei tinkamų profilių naudojimą. Praktiniai patikros punktai: Uw naujams ≤ 0,90, Uw rekonstrukcijai ≤ 1,20, trijų sluoksnių principo laikymasis, tvirtinimo elementų išdėstymas, šiltinimo sluoksnio užpildymas, ir dokumentacijos pateikimas.
Dažnai užduodami klausimai
- Ar STR 2.05.01 taikomas privatiems namams? Taip - reglamentas taikomas tiek daugiabučiams, tiek individualiems namams, naujai statomiems ar rekonstruojamiems pastatams. Yra išimčių labai mažiems nesudėtingiems statiniams.
- Ką reiškia „rekonstrukcija“ pavieniam langui? Langų keitimas dažnai laikomas rekonstrukcija ar kapitalinio remonto dalimi, jei keičiama daugiau nei 25% atitvarų ploto; tuo atveju reglamentas privalomas.
- Kokie dokumentai reikalingi statybos inspekcijai? CE ženklinimas (langui), montavimo instrukcija su naudotomis medžiagomis, montavimo aktas su nuotraukomis; renovuojamuose daugiabučiuose - atitiktis projekto sprendimams.
- Ar galima naudoti tik putų putas be sandarinimo juostų? Ne. Trijų sluoksnių principas reikalauja suderintos komplekto sandarinimo, o vienos medžiagos negali užtikrinti oro sandarumo ir atsparumo didelėms temperatūros svyravimoms.
Glaustas patarimų rinkinys prieš pradedant darbų
- Naudokite išnešimo profilius, kai langai montuojami į šaltas sienas; užpildykite tarpus šilumos izoliacine medžiaga, o rėmas turi būti šildomoje zonoje.
- Laikykitės trejų sluoksnių sprendimo ir užtikrinkite, kad sandarinimas būtų tvirtas ir elastingas dėl temperatūrinių plėtimosi koeficientų.
- Prieš montuojant langus, paruoškite angos paviršius: lygūs, be pažeidimų, angos rėmuose - laikykite tinkamas tarpus ir įsitikinkite, kad palangės tinkamai įsitvirtina.
Pridėtos vizualizacijos ir instrukcijos
Čia rasite aiškinamąsias schemas bei video instrukcijas apie: langų montavimo mazgų sprendimus, išnešimo profilių montavimą, palangių montavimą, tarpinių įrengimą, ir pilną montavimo plokštelių integraciją. Taip pat pateikti PDF montavimo instrukcijų nuorodos ir aiškinamieji nurodymai, kaip prisitaikyti prie skirtingų langų tipų.
Kaip įdiegti „Windows“ kaip profesionalas: „Modest House 20“
Galiausiai: naudingos taisyklės programuotam projektui
STR 2.05.01 reikalavimai langų montavimui Lietuvoje - tai sisteminis požiūris į langų montavimo mazgą kaip į lango veikimą visoje pastato energinės tausumo architektūroje. Tikslingas išnešimas į šiltinimo sluoksnį, tinkamas tarpo užpildymas, perforavimų ir išorinės sienos sandarinimas, ir kruopštus projekto laikymasis padeda užtikrinti Uw parametrų tikslumą bei ilgaamžiškumą.
