Monolitinė perdanga yra vientisa gelžbetoninė konstrukcija, formuojama tiesiai statybvietėje. Ji pasižymi dideliu stiprumu, ilgaamžiškumu ir gebėjimu atlaikyti dideles apkrovas. Šiame straipsnyje bus aptariami monolitinės perdangos projektavimo ir skaičiavimo aspektai, atsižvelgiant į jos storį, armavimą ir kitus svarbius parametrus.
Monolitinės perdangos tipai ir jų ypatybės
Monolitinės perdangos gali būti sijinės arba plokštuminės. Sijinės perdangos susideda iš pagrindinių ir šalutinių sijų bei perdangos plokštės. Plokštuminės perdangos yra vientisos plokštės, remiančiosios į laikančias sienas ar sijas. Pasirinktas perdangos tipas priklauso nuo pastato konstrukcijos, planuojamų apkrovų ir architekto sprendimų.
Monolitinės perdangos yra sunkiausios tarp gelžbetoninių perdangų. Pavyzdys: 1 kv. m monolitinės perdangos su išlyginamuoju sluoksniu, kurios bendras storis yra 25 cm, sveria apie 380 kg. Tai lemia didesnę apkrovą laikančiosioms sienoms ir pamatams, todėl jiems reikalingi stipresni sprendimai. Tačiau, nepaisant didesnio svorio, monolitinės perdangos gali atlaikyti panašias apkrovas kaip ir lengvesnės surenkamos perdangos, tačiau joms gali prireikti daugiau armatūros, o tai didina savikainą.

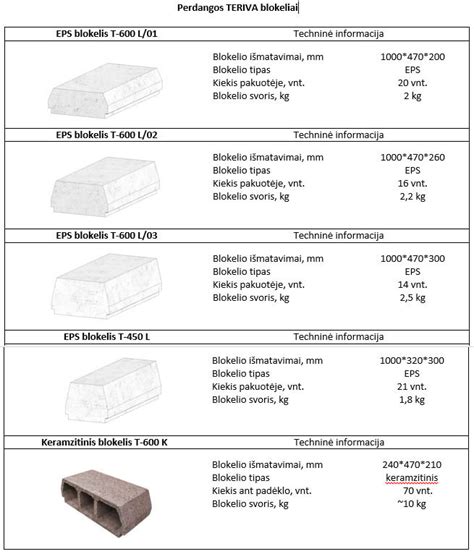

Lyginant su surenkamomis perdangomis, tokiomis kaip „Teriva“ (1 kv. m sveria apie 260 kg), monolitinės perdangos reikalauja daugiau metalo, todėl didėja jų savikaina. Tačiau plonesnė monolitinė perdanga gali atlaikyti panašias apkrovas kaip storesnės surenkamos ar PTK perdangos. Plonos perdangos pasižymi prastesnėmis šilumos ir garso izoliacinėmis savybėmis, kurias reikia gerinti papildomais sluoksniais.
Storis ir armavimo principai
Monolitinės perdangos storis (aukštis) yra vienas svarbiausių projektavimo parametrų. Jis apskaičiuojamas atsižvelgiant į tarpatramio ilgį. Bendros taisyklės numato, kad plokštės aukštis turėtų būti apie 1/30 atstumo tarp atramų. Pavyzdžiui, perdangos ilgis 6 metrai, plokštės aukštis turėtų būti apie 20 centimetrų. Mažiausias plokštės storis paprastai yra ne mažesnis kaip 15 centimetrų.
Betono plokštės storis tiesiogiai susijęs su armatūros schema. Esant minimaliam plokštės aukščiui (iki 15 cm), armatūra klojama vienu sluoksniu. Jei plokštės aukštis viršija 15 cm, armatūra klojama dviem sluoksniais. Viršutinė armatūros dalis paprastai atlaiko gniuždymo apkrovas, o apatinė - tempimo apkrovas. Todėl apatinėje eilėje kai kuriais atvejais naudojami didesnio skerspjūvio strypai. Vietose, kur plokštė remiasi į atramas, apkrovos veikia viršutinius strypus, todėl šios zonos papildomai armuojamos.
Armatros strypų skerspjūvis ir jų išdėstymo intervalai nustatomi pagal skaičiavimus. Dažniausiai naudojami 8-12 milimetrų skerspjūvio armatūros strypai. Standartinis armatūros tinklą sudaro 10 milimetrų skersmens strypai, išdėstyti maždaug 150-200 milimetrų intervalais. Strypai sujungiami minkšta mezgimo viela, kurios skerspjūvis yra nuo 1,2 iki 3 milimetrų. Elektrinis suvirinimas paprastai nenaudojamas, kadangi jis gali pakeisti metalo struktūrą sujungimo vietose.
Siekiant išlaikyti tinkamą armatūros padėtį ir užtikrinti reikiamą betono apsauginį sluoksnį (apie 25-30 mm po apatiniu ir viršutiniu armatūros karkasu), naudojamos specialios plastikinės atramos arba mediniai blokeliai. Šie elementai dedami maždaug kas meter po armatūros sankirtomis. Monolitinės perdangos armavimo schema turi būti pateikta techninėje dokumentacijoje, įskaitant brėžinius. Tai leidžia tiksliai atlikti darbus ir užtikrinti konstrukcijos patikimumą.
Betonavimo ir klojinių paruošimas
Klojiniai, kurių pagalba formuojama perdanga, paprastai gaminami iš vandeniui atsparios faneros arba obliuotų lentų. Svarbu kruopščiai sandarinti visus sujungimus, kad betono mišinys neištekėtų. Betonavimui naudojamas M200 ir aukštesnės klasės betono mišinys. Rekomenduojama naudoti M350 klasės betoną, kuris pasižymi puikiomis eksploatacinėmis savybėmis ir dideliu stiprumu. Betono mišinis tiekiamas į statybvietę ir paskirstomas visoje plokštės erdvėje betono siurbliu. Betono sutankinimui ir oro burbuliukų pašalinimui naudojamas panardinamasis betono vibratorius. Betonavimo metu aplinkos temperatūra turėtų būti ne žemesnė kaip +5 laipsniai. Esant žemesnei temperatūrai, betonas gali sukietėti netolygiai, o tai gali sukelti įtrūkimus ir sumažinti konstrukcijos stiprumą. Pilnai sukietėjęs armuotas perdangos sluoksnis paprastai pasiekiamas po maždaug mėnesio.
Privalumai ir trūkumai
Monolitinės perdangos turi šiuos privalumus: didelis stiprumas ir ilgaamžiškumas, atsparumas ugniai, gero garso izoliacijos savybės, konstrukcinis lankstumas, atsparumas deformacijoms. Tačiau jos taip pat turi trūkumų: sunkus svoris, didelė savikaina, ilgas statybos procesas ir reikalingi specializuoti darbai (klojinio įrengimas, betonavimas ir armavimas).
Alternatyvos monolitinėms perdangoms
Be monolitinės perdangos naudojamos ir kitos gelžbetoninių perdangų rūšys: surenkamos plokštės (pvz., Teriva) ir kiaurymėtosios plokštės (PTK). Surenkamos Teriva perdangos yra lengvesnės ir greičiau montuojamos, tačiau gali turėti prastesnes garso izoliacijos savybes. PTK plokštės yra lengvesnės už monolitinę perdangą, tačiau jų montavimas reikalauja techninių sprendimų. Pasirinkimas priklauso nuo projekto reikalavimų, biudžeto ir konstrukcijos ypatumų.
Gamyba ir įranga
Klaipėdoje gaminamas platus betono ir gelžbetonio konstrukcijų asortimentas: pamatų elementai, kolonos, sijos, perdangos, sienos ir kt. Gaminami šie gaminiai: kiaurymėtosios plokštės, šulinių žiedai ir betoniniai vamzdžiai, įvairios formos armatūros lankstiniai. Perdangos plokštės „LEIER-PANEL“ gali būti iki 2,42 m pločio ir iki 10 m ilgio, storis nuo 5 iki 6,5 cm, svoris iki 125 kg/m2. Surenkamos plokštės montuojamos kranais ir specialiais stropais. Plokščių montavimas aiškiai aprašytas montavimo plane, kuriame detalizuoti plokštės išdėstymo reikalavimai, atramų tvarka ir techniniai duomenys.
„Leier - Panel“ perdanga yra monolitinė gelžbetoninė perdanga, kurioje platus surenkamųjų plokščių „Leier - Panel“ duoda pagrindą ir užtikrina vientisą konstrukciją. Dvi perdangos sluoksnių dalys formuoja vientisą plokštę dėl sijų ir plokščių sąveikos. Vientisų perdangų storis siekia nuo 18 iki 28 cm, priklausomai nuo viršutinio betono sluoksnio. Plokščių paviršius yra lygus, todėl nereikia tinko. Montavimo planuose nurodomos plokščių išdėstymo ir atramų detalės, o atliekant montavimą būtina laikytis nurodymų ir užtikrinti teisingą plokštės aukštį.
Projektavimo dokuments ir atsakomybės
Turint techninį darbo projektą, būtini yra konstrukcijų sprendimai, medžiagos ir jų savybės, apkrovos, jungtys ir tvirtinimo mazgai. Tačiau techninis darbo projektas nėra gamybinius brėžinius, kurie ruošiami gamybos įmonėse pagal savo technologinę bazę. Gamybiniai brėžiniai apima tikslias detales, technologinius reikalavimus ir surinkimo schemas. Projektavimo ir gamybos atsakomybės pasidalinimas lemia lankstumous sprendimus statybos metu: techninis darbo projektas paruošiamas greičiau, o gamybiniai brėžiniai gali būti ruošiami lygiagrečiai su kitais darbais.
Šiame kontekste išskiriami du dokumentų tipai: techninis darbo projektas visoms konstrukcijoms ir gamybiniai brėžiniai, skirti konkretiems gamintojams ar rangovams. Bet kuriuo atveju, perdangų virš pravažiavimų projektavimas reikalauja išsamaus įvertinimo, kokios medžiagos ir technologijos užtikrins saugumą, patvarumą ir ekonomiškumą per visą pastato gyvavimo laiką.
Įvadas į projektavimo ir statybos technologijas
Perdangos virš pravažiavimų yra svarbūs inžineriniai statiniai, užtikrinantys eismo tęstinumą ir saugumą. Jų projektavimas ir statyba reikalauja ypatingo dėmesio, nes jos turi atlaikyti dideles apkrovas ir aplinkos poveikį. Tinkamas konstrukcinių sprendimų pasirinkimas yra būtinas norint užtikrinti ilgalaikį ir patikimą perdangos funkcionavimą.
Projektavimo aspektai
- Apkrovos: nuolatinės ir laikinos apkrovos reikalauja išsamios analizės.
- Geometrija: ilgis, plotis ir aukštis įtakoja apkrovų pasiskirstymą ir deformacijas.
- Medžiagos: pasirinkimas priklauso nuo stiprumo, elastingumo ir ilgaamžiškumo.
- Aplinkos sąlygos: temperatūra, drėgmė, korozija, cheminės medžiagos.
- Hidroizoliacija: būtina apsauga nuo vandens prasiskverbimo.
Medžiagos ir technologijos
Gelžbetoninės perdangos gali būti monolitinės arba surenkamos; plieninės perdangos siūlo didelį stiprumą ir greitą montavimą, o sudėtinės ir arkinės perdangos derina plieno ir betono privalumus. Medžiagos apima betoną, plieną, armatūrą ir hidroizoliacines medžiagas. Perdangos virš pravažiavimų statybai naudojamos įvairios technologijos: paruošiamieji darbai, klojiniai, armatūra, betonavimas, klojinių nuėmimas, hidroizoliacijos įrengimas, priežiūra ir remontas.
Nemažai įmonių Lietuvoje tiekia surenkamas perdangas, kurios gali būti taikomos kaip alternatyva monolitinėms perdangoms, ir turi specifinių konstrukcinių ypatumų. Pateikti išsamūs pavyzdžiai ir techniniai duomenys rodo, kaip skirtingos medžiagos ir technologijos įtakoja galutinį atsparumą, kainą ir montavimo greitį.
Praktiški patarimai projektavimui
- Nustatykite tarpatramio ilgius ir pasirinkite plokštės aukštį pagal 1/30 taisyklę; įvertinkite pradinius apkrovų skaičiavimus.
- Pasirinkite tinkamą armatūros skersmenį ir išdėstymą, atsižvelgdami į plokštės storį ir armatūros padėtį viršutiniame bei apatiname sluoksnyje.
- Užtikrinkite pakankamą betono apsauginį sluoksnį (25-30 mm) aplink armatūrą ir naudokite tinkamas atramas ar plastmasinius laikiklius.
- Paruoškite išsamų techninį projektą su akcentu į apkrovų skaičiavimus, jungčių mazgus ir medžiagų savybes.
Gamybiniai brėžiniai ir atsakomybės
Techninis darbo projektas apima konstrukcijų sprendimus, medžiagas ir apkrovų skaičiavimus, tačiau nėra detalių gamybinių brėžinių. Gamybiniai brėžiniai ruošiami gamintojų ar rangovų, atsižvelgiant į jų technologinę bazę. Tai leidžia pritaikyti projektą prie konkrečių gamybos sąlygų ir užtikrina lankstumą statybos metu.
Inžinerinių brėžinių supratimas
Priežiūra ir remontas
Reguliari vizualinė apžiūra, valymas ir reikalingas remontas užtikrina ilgalaikį perdangos funkcionavimą. Klaipėdoje gaminami įvairūs perdangų ir susijusių elementų gaminiai, įskaitant plokštes, armatūrą, vamzdžius ir kt., atitinkant Lietuvos ir ES standartus.
Apibendrinimas
Šis straipsnis apima perdangų virš pravažiavimų konstrukcinius sprendimus, projektavimo, medžiagų ir statybos technologijų aspektus, siekiant užtikrinti saugią ir patvarią konstrukciją. Aptartos medžiagos, technologijos ir darbų eiga leidžia pasirinkti efektyviausią sprendimą priklausomai nuo projekto sąlygų, biudžeto ir ilgalaikių poreikių.
