Visoje Lietuvoje prekiaujame nepertraukiamo formavimo kiaurymėtomis perdangos plokštėmis. Atvežame į vietą, montavimui duodame nemokamai griebtuvus. Plokščių aukščiai: 200 mm, 220mm, 265mm, 320mm, 400mm, 500mm. Plokštės ilgis - išpjauname kokio pageidauja klientas (jei galima pagal apkrovą), max ~19m ilgio. Standartinis maksimalus plokštės plotis 1200mm. Galimi kiti plokščių pločiai (nuo iki mm): 250-310, 440-500, 630-690, 820-880, 1010-1070. Ugniaatsparumas: REI60, REI90 arba REI120. Galimos apkrovos, be plokštės nuosavo svorio, nuo 300 kg/m2 iki 2000 kg/m2 ir daugiau, priklausomai nuo plokštės ilgio. Kaina nustatoma kiekvienam projektui.
Angas kaminui, ventiliacijai ir tt. išpjaunamos gamykloje už nedidelį papildomą mokestį. Taip pat prekiaujame pamatų blokais, sąramomis, Peikko Petra detalėmis, šulinių žiedais, trinkelėmis ir kitais betono ir gelžbetonio gaminiais.
Pakabinimo Sija PETRA®: formuoti angas kiaurymėtos perdangos plokštėms
Pakabinimo Sija PETRA® - Angoms kiaurymėtųjų plokščių perdangose formuoti. Pakabinimo Sija PETRA® naudojamos pakabinti kiaurymėtąsias perdangos plokštes, formuojant angas perdangoje. Pakabinimo Sija PETRA® yra unikalus techninis sprendimas, tinkantis įvairių angų įrengimo sprendimams. Pakabinimo Sija PETRA® susideda iš L forma sulenkto pagrindinio lakšto ir prie jo privirintų šoninių plokščių.
Pakabinimo Sija PETRA® dažniausiai montuojama tarp dviejų lygiagrečiai įtvirtintų gelžbetoninių plokščių, o ant Pakabinimo Sijos PETRA® remiama viena arba dvi perdangos plokštės. PETRA® skirta formuoti angas ant kurios galima paremti iki 500mm storio perdangos plokštes. Angas iki 10 m ilgio galima lengvai formuoti su standartinėmis PETRA® sijomis. Ant standartinių PETRA® plokštės dažnai kabinamos 4-6 m ilgio plokštės, kurių neveikia papildomos apkrovos (pertvaros, atremiami laiptai).
Išmatavimai, detali techninė informacija ir galimos modifikacijos pateikiamos toliau aprašytuose skirsniuose.
PETRA® variantai ir jų taikymas
- PETRA® - universali pakabinimo sija standartinėms plokštėms ir normalioms apkrovoms.
- PETRA® Strong - skirta atremti ilgesnes arba storesnes perdangos plokštes, kai prireikia didesnės atramos.
- PETRA® Special - skirtas atremti specifinius projektavimo reikalavimus dėl atraminio paviršiaus ir tarpų pločio.
PETRA® plokščių pakabinimo sijos modifikuojamos pagal užsakymą. Žr. instrukcijas ir techninę informaciją bei baltojoje knygoje (White Paper) pateikiamas projektavimo rekomendacijas, skirtas kiaurymėtų perdangos plokščių atrėmimui ant DELTABEAM® sijų - vietos, kuriose veikia atraminės reakcijos. Ši baltoji knyga - sėkmingas bendradarbiavimo rezultatas tarp Peikko ir Consolis grupės.
Techninė informacija projektavimo specialistams

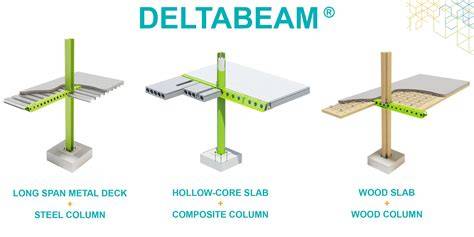

2D ir 3D modeliavimo įrankiai padeda projektuotojams. Įrankiai apima 2D blokus, 3D pagrindinius komponentus ir jungčių įskiepius skirtingų modeliavimo atvejų pritaikymui. Naujoje baltojoje knygoje pateikiamos projektavimo rekomendacijos dėl kiaurymėtų perdangos plokščių atrėmimo ant DELTABEAM® sijų - vietos, kuriose veikia atraminės reakcijos. DELTABEAM® - kompozitinės sijos, kurios integruojamos į kiaurymėtų perdangos plokščių konstrukciją.
Prie perdangų projektavimo sistemos tame pačiame projekte dirba dvi ar daugiau įmonių, todėl efektyvi komunikacija ir vieningas supratimas apie konstrukcinių elementų sąveikas - būtinos sąlygos sėkmingam projektų įgyvendinimui. Baltojoje knygoje aprašomas saugus ir patikimas būdas nustatyti kiaurymėtų perdangos plokščių atraminių reakcijų vietas ant DELTABEAM® sijų, taip pat pateikiamos rekomendacijos jungiamosioms armatūroms.
DELATABEAM® sijos naudojimas su kiaurymėtosiomis perdangos plokštėmis yra svarbu atsižvelgti į perdangos plokštės perduodamą apkrovą sijai įvairiose projektavimo situacijose. Taip pat užtikrinti, kad gaisro atveju nebūtų konstrukcinių atsiskyrimų ir būtų užtikrintas vertikalus atsparumas šlyčiai. Svarbu išlaikyti tinkamą atraminių dėmesio zoną montavimo metu ir užtikrinti, kad papildomos apkrovos (pertvaros, laiptai) būtų teisingai įvertintos.
Projektų įvairovė ir tvarumo aspektai
Pastato efektyvumo didinimas bendrai gali turėti labai didelę įtaką, nes pastatams pasauliniu mastu tenka net apie 40% visos energijos sąnaudų. DELTABEAM® plonų perdangų konstrukcijos leidžia sumažinti perdangos aukštį, o tai sumažina pastato bendrą tūrio poreikį bei sumažina apdailos, šildymo ir kondicionavimo kaštus. Sumažėjęs tūris reiškia mažiau kolonos, sienų, apdailos ir kitų įrenginių poreikio, taip pat lengvesnį inžinerinių tinklų įrengimą.
Be to, plonų perdangų konstrukcijos padeda sumažinti atliekų kiekį statybose - naudojami jau pagaminti elementai, o būtinoji medžiaga skaičiuojama pagal apkrovas. Tokiu būdu projektai tampa efektyvesni ir tvaresni visoje statybų grandinėje.
Modifikacijos ir galimybės
Galimos modifikacijos PETRA®, PETRA® Strong, PETRA® Special, PETRA® Strong pakabinimo sijose. Išmatavimai ir techniniai duomenys pateikiami techniniuose žinynuose. Specialusis PETRA® sprendimas taikomas tada, kai projekte reikalavimai dėl atraminio paviršiaus ir tarpų pločio neatitinka standartinio PETRA® modelio. Išsami informacija apie savybes, atsparumą, papildomą armavimą ir naudojimo apribojimus pateikiama techniniuose dokumentuose.
Projektavimo įrankiai ir įrankių taikymas
2D ir 3D modeliavimo įrankiai padeda projektuotojams su DELTABEAM® ir kiaurymėtomis perdangos plokštėmis. White Paper pristato projektavimo rekomendacijas, skirtas tilpti į skirtingus projektavimo scenarijus su DELTABEAM® sijomis ir kiaurymėtomis plokštėmis. Uždėkite dėmesį į jungiamąją armatūrą ir konstrukcijų sąveiką, siekdami užtikrinti saugumą ir efektyvumą projekte.
Pagalba projektavimo specialistams
Techninė informacija apie PETRA® serijas, jų modifikacijas ir taikymą pateikiama techniniuose žinynuose ir projektavimo dokumentacijoje. Jei standartiniai PETRA® variantai netinkami, kviečiame kreiptis į pardavimų vadybininkus arba techninius konsultantus, kurie padės rasti tinkamiausią sprendimą.
- Pasirinkti plokščių aukštį, plotį ir ilgį pagal projekto apkrovas.
- Nustatyti ugniaatsparumo reikalavimus (REI60/REI90/REI120).
- Pasirinkti PETRA® tipo siją (PETRA®, Strong, Special) atsižvelgiant į plokščių storį ir ilgius.
- Įvertinti papildomas angas ir jas išpjaustyti gamykloje už papildomą mokestį.
- Naudoti 2D/3D įrankius projektavimo optimizacijai ir patikrinti atraminius taškus.
