PE vamzdžių žymėjimas ir spalvos standartai: praktinis vadovas įrenginant vandentiekio ir nuotekų tinklus

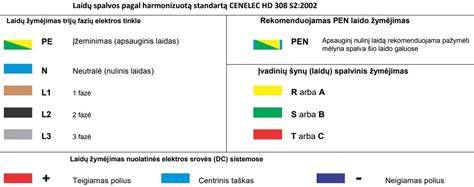

Vienfazius ir trifazius elektros tinklus lengviau įrengti, jei laidai tiesiami įvairiaspalviais laidais. Anksčiau vienfaziams buitiniams laidams buvo naudojami plokšti dviejų gyslų kabeliai. Viela baltos spalvos. Skirtingų spalvų kabelių gamyba sumažina darbo sudėtingumą. Spalvinius kodus galima papildyti raidiniais kodais. L (angl. N (angl. PE (angl. Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Slėginiai polietileniniai HDPE vamzdžiai naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti, dažnai tiekiami PE100 arba PE100 RC žaliavomis. PE vamzdžiai - lankstaus tipo plastikiniai vamzdžiai, tinkami naudoti aukšto slėgio vamzdynams. LDPE ir HDPE vamzdžiai skirstomi pagal diametrą ir sienelės storį, LDPE dažnai naudojamas laistymui, o HDPE - didesniems plotams ir magistralinėms linijoms.

PE vamzdžių tipai ir jų naudojimas

• LDPE - mažo skersmens (iki 40 mm), plonasienis vamzdis, skirtas laistymo darbams, tinka šiltnamiams ir laukai, atsparus UV spinduliams ir chemikalams.
• HDPE - tvirtas, storasienis vamzdis (nuo 40 mm), plačiai naudojamas dideliems plotams, magistralėms, sujungiamas su lašelinėmis sistemas.
• Trišūkiai, alkūnės ir aklės - PE jungtys LDPE/HDPE vamzdžiams, sujungimų įvairovė leidžia lankstų projektavimą.
• Jungiamųjų detalių tipai - mechaninės, suspaudimo ir elektrofusijos jungtys, kurios užtikrina patvarų sandūrų susiejimą.

Standartai, sertifikatai ir kokybės reikalavimai

Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Dabartiniai pagrindiniai standartai yra LST EN 12201-2:2011 + A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.

Slėgio klasės ir aplinkos poveikis

Slėginiai HDPE vamzdžiai skirstomi pagal PN (pressure nominal) ir SDR (Standart Dimension Ratio). SDR = D/e, kur D - išorinis vamzdžio skersmuo, o e - sienelės storis. Kuo didesnis SDR, tuo plonesnė sienelė ir mažesnė slėgio klasė. PN nustatoma darbinės temperatūros 20°C sąlygomis: PN10 vamzdžiu esant 20°C gali tekėti iki 10 barų slėgio skystis. Dėl didelių temperatūros svyravimų gali keistis vamzdžio ilgis; pavyzdžiui, vasaros buvimo saulėje 40°C palyginti su 10°C naktį gali sumažinti 500 m ilgio vamzdžio ilgį daugiau kaip 2,5 m. Rangovas turi užtikrinti tinkamą gaminių transportavimą ir sandėliavimą; ypatingai svarbu įvertinti temperatūros poveikį.

Medžiagos ir technologiniai sprendimai

HDPE vamzdžiai paprastai gaminami iš PE100 arba PE100 RC žaliavos. Dvisluoksniai PE vamzdžiai turi vidinį sluoksnį iš PE100 ir išorinio sluoksnio iš PP arba modifikuoto PE100 RC. Triasluoksniai PE vamzdžiai - specialūs homogeniški vamzdžiai, skirtos renovuoti ar įrengti tinklus be smėlio pagalvės. Vamzdžiai dažnai būna mėlynos spalvos, o išorinis sluoksnis iš modifikuoto polietileno XSC 50, vidurinis - iš PE100 RC. Atlikti įrengimo darbai turi atitikti STR 2.07.01:2003 reikalavimus, įskaitant pjaustymo tikslumą, švarą, sandūras ir įrangos nustatymus.

Montavimo ir jungčių technologijos

PE jungtys gali būti mechaninės, žalvarinės, ketaus arba plastikinės. PE jungtys dažnai jungiasi šilumos suliejimo metodu, taip sukuriant nuolatinį siūlės ryšį. Susiliejimo suvirinimas reikalauja minimalių įrankių ir gali būti atliekamas greitai; elektrofuzijos jungtys taip pat yra paprastos ir tinkamos mažiems instaliacijoms. Mechaninės jungtys dažnai naudojamos šuliniuose ar esant reikalavimui greitai montuoti. PE jungtys yra lengvesnės nei metalinės, sumažinant transportavimo ir montavimo kaštus. PE paviršius yra lygus, o šilumos suliejimas užtikrina tvarų ir patikimą jungtinį ryšį.

Praktiniai patarimai iš sandaros ir įrengimo perspektyvos

• Prieš montavimą patikrinkite vamzdžių ir jungčių pėdsakus pažeidimų; defektuotos dalys turi būti pašalintos.
• Vamzdžius pjaustykite lygiu, švariu pjūviu; uždegimai ir įtrūimai neturi būti palikti.
• Išvalykite vamzdžių vidų iš karto po klojimo - užsikimšimų išvengimui.
• Prieš jungimą užtikrinkite, kad jungtimose nebūtų užsikimšimų ar užsikaupusių dalelių; naudokite teisingą įrenginį ir laikykite nurodymus.
• Pasirinkite tinkamą slėgio klasę ir SDR pagal planuojamą apkrovą bei laiką; laikykitės higienos reikalavimų, kai tiekiamas geriamasis vanduo.

Kaip pasirinkti tinkamus PE vamzdžius ir jungtis konkrečiam projektui

1. Apskaičiuokite įrengiamą slėgio klasę PN ir SDR; atsižvelkite į vietos klimatą ir dirvožemio sąlygas.
2. Pasirinkite PE100 arba PE100 RC žaliavą, priklausomai nuo aplinkos poveikio ir trukmės reikalavimų.
3. Pasirūpinkite tinkamomis jungtimis (mechaninėmis, suliejimo ar elektrofuzijos) atsižvelgiant į montavimo sąlygas.
4. Užtikrinkite atitiktį STR ir EN standartams, taip pat ISO 9001 atitiktį gamintojui.
5. Organizuokite transportavimą ir sandėliavimą - atsižvelkite į temperatūros svyravimus ir galimą vamzdžio ilgio pasislinkimą.

Virtuvės ir namų ūkio bei pramoninių projektų praktinės nuorodos

Vamzdžiai sertifikuoti geriamojo vandens tiekimui, turi platų diametrų ir sienelių storį pasirinkimą, yra atsparūs šalčiui ir cheminiam poveikiui, skirti tiek požeminiam, tiek antžeminiam montavimui. Tinka naudoti požeminiuose ir antžeminiuose tinkluose, užtikrina ilgalaikį patikimumą bei lengvą priežiūrą. PE jungtys suteikia lankstumą ir efektyvumą montavime bei tarnauja kaip patikimas sprendimas įvairiems pramoniniams ir komerciniams projektams.
