Plokštuminiai pamatai - tai monolitinė vientisa plokštė, išlieta į specialias putplasčio formas, kurios visiškai izoliuoja pamatinę plokštę nuo tiesioginio kontakto su gruntu. Gruntas paruošiamas taip, kad taptų nekilsnus, o pamatas laikytų visą pastato apkrovą visa plokšta. Šis tipas pasižymi mažu žemės darbu kiekiu, nes tranšėjų gylyje nėra būtina gilinti didelių duobių; aplink statybas esantis gerbūvis išlieka nesudarkytas. Toliau įvedamos visos komunikacijos, klojamas neaustinės geotekstilės paklotas, ant kurio į gruntą sutankinamas žvyro/skaldos sluoksnis. Pamatų plokštės išliejamos iš vientisos armuotos plokštės ir užliejamos į specialią Finnfoam plokščių formų konstrukciją, izoliuojančią visą pastatą nuo grunto kontakto.
Kodėl verta rinktis plokštuminius pamatus?
- Didelis šilumos izoliacijos lygis: plokštė izoliuojama nuo gruntinio vandens ir šilumos tiltelių, todėl galima pasiekti aukštą energinį efektyvumą.
- Tvirtumas ir atsparumas apkrovoms: vientisa plokštė tolygiai paskirsto pastato svorį ir sumažina deformacijų riziką net prastose gruntinėse sąlygose.
- Greitas ir efektyvus montavimas: plokštės įrengiamos greitai, gali būti išnaudojamos įvairios komunikacijos jau montavimo etape.
- Sumažintas žemės darbų kiekis: nereikia gilinti gilių tranšėjų; pagrindas tiesiogiai remiasi į gruntą su plokštine konstrukcija.
Kada taikyti plokštuminius pamatus?
- Ant prastų gruntų: smėlingos, molingos ar drėgnos vietovės, kuriose būtina užtikrinti stabilumą ir energinį efektyvumą.
- Didelėms apkrovoms: komerciniai pastatai, daugiabučiai ar didelės reikšmės namai, kur būtina vienodas plokštės paskirstymas ir šiluminė izoliacija.
- Nori užtikrinti aukštą energinį efektyvumą: plokštuminiai pamatai palengvina ora- ir hidroizoliaciją naudojant išskirtinę plokščių sistemą.
Finnfoam siūlo sprendimą plokštuminiams pamats - vientisa pamatų plokštė išliejama į specialią Finnfoam plokščių konstrukciją, izoliuojant visą pastatą nuo grunto. Tai leidžia įgyvendinti pamatų įrengimo ir apšiltinimo sprendimą energinio efektyvumo klasėms A, A+ ir A++. Finnfoam plokštės užtikrina atsparumą drėgmei, didelį tvirtumą ir ilgaamžiškumą, o plokščių poros yra užpildytos itin atsparia vandeniui medžiaga.

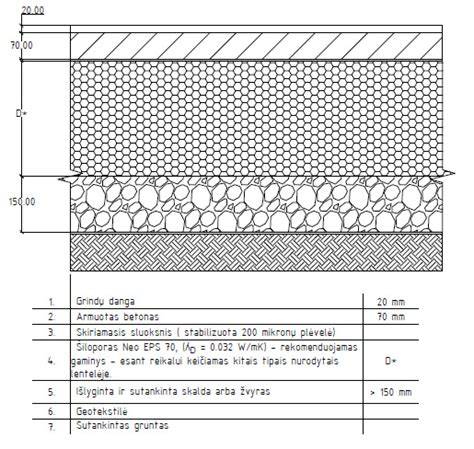

Pamatų konstrukcija ir įrengimo eiga
- Grunto paruošimas: nuimamas augalinis sluoksnis, užtikrinamas lygumas ir drenažas; įrengiami drenažo sluoksniai.
- Komunikacijų įrengimas: nutiestos visos nuotekų, vandentiekio ir elektros linijos.
- Geotekstilinės paklotos naudojimas: į gruntą dedamas neaustinės geotekstilės sluoksnis, ant jo - žvyro/skaldos sluoksnis iki norimo tankio.
- Putplastinės plokštės ir polietileno plėvelė: surenkamos specialios plokštės, klojama plėvelė, įdedamas armatūros tinklas.
- Išvedami mazgai ir komunikacijos: šildymo sistemų, vandentiekio, nuotekų mazgai derinami su planu.
- Betonavimas: išliejama vientisa plokštė - juodgrindės; plokštė liejama vienu metu ant viso ploto.
- Smulkūs darbai: įrengti grindų šildymo vamzdžiai, papildomi įrengimai priklausomai nuo projekto.
Tarp plokščių pamato ir grunto nėra kontakto vietų, kurie galėtų sukelti šilumos tiltus ir šalčio tiltus, todėl šis sprendimas yra itin tinkamas pasyviosioms ir energiją tausojančioms konstrukcijoms.

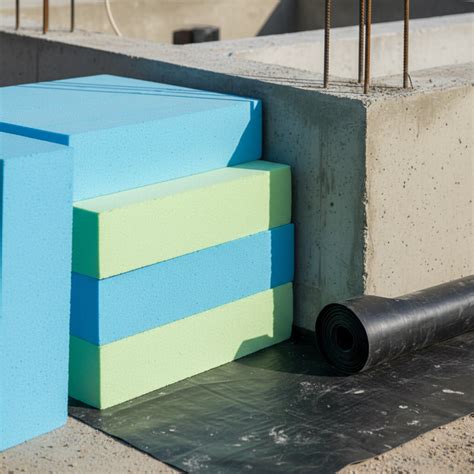

Termoizoliacija ir medžiagos

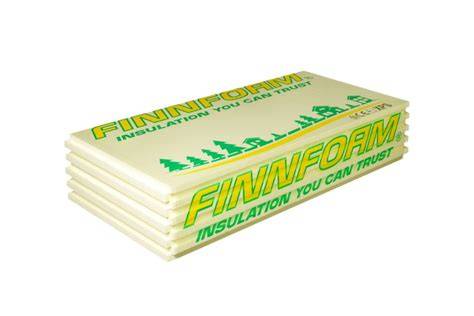

Termoizoliacija turi būti ilgaamžė ir atspari drėgmei. Gruntinės sąlygos sukelia nuolatinį drėgmės lygio pokytį, todėl naudoti reikia ypatingai atsparias medžiagas. Specialiai pamatų išorinėms dalims rekomenduojama naudoti ekstrūzinio polistirolo (XPS) plokštes. Finnfoam XPS plokštės užtikrina vandens nepralaidumą, didelį atsparumą apkrovoms, gerą šilumos izoliaciją ir ilgaamžiškumą. Pamatų izoliacija turi būti vientisa ir sujungta su visu namo apšiltinimu - taip išvengiama šilumos tiltelių.
Pamatų šilumos izoliacija yra svarbiausia dalis, užtikrinanti ilgaamžiškumą - drėgmė, šaltis ir apkrovos daro įtaką per daugiau nei šešias dešimtis metų. Laminuotas ar sutvirtintas rostverkas su plokščių izoliacija užtikrina ištisinio šilumos sluoksnio vientisumą. Rostverko šiltinimas gali būti atliekamas iš vidaus ir išorės, priklausomai nuo konstrukcinių reikalavimų bei A++ klasių namų projektų.

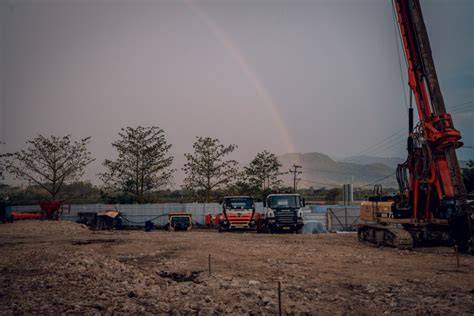

Inžineriniai geologiniai tyrimai ir pamatų projektavimas
Pamatų projekto kokybė labai priklauso nuo grunto ištyrimo. Inžinerinius geologinius tyrimus atlieka licencijuotos įmonės. Tyrimai apima bandomąjį gręžinį ir geotechninį zondavimą, kurie nustato gruntinių sluoksnių stiprumą, gruntinio vandens lygį ir reikalingas drenažo priemones. Pamatų projektavime naudojami duomenys padeda pasirinkti ekonomiškiausią pamatų tipą ir nustatyti įgilinimus, kad pastatas būtų stabilus. Nuo 2021 metų pradžios STR 1.05.01:2017 pakeitimai reikalauja įtraukti inžinerinius geologinius tyrimų duomenis į prašymą patvirtinti užbaigimą.

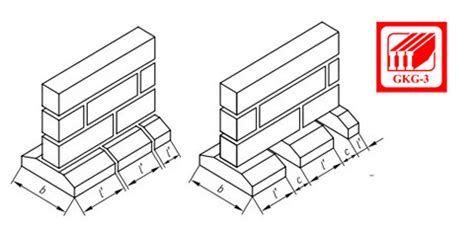

Pamatų tipai ir jų pasirinkimas
Suplanuojant pamatų sistemą reikia įvertinti gruntą, įšalimo gylį, gruntinio vandens lygį ir apkrovą. Pamatų tipai skirstomi į seklusiuosius (juostiniai, stulpiniai, plokštuminiai monolitiniai), giliosios, bei poliniai pamatai. Juostiniai pamatai gali būti surenkami arba monolitiški; jie geriausiai tinka, kai planuojamas rūsys. Poliniai pamatai dažniausiai naudojami molingo grunto vietose, kur būtina gilinti kolonas iki 1,5 m ar daugiau. Plokštuminiai pamatai - tinkamiausi smėlingiems, silpniems gruntams, taip pat kai siekiama maksimaliai išlaikyti energiniu požiūriu efektyvų namą. Juostiniai surenkami iš blokelių, o plokštuminiai - iš viso ekstruzinio polistirolo sluoksniu su plokščia plokšte, užpildyta betonu.
Skaičiuojant betoną ir pamatų išlaidas
Betono kiekis pamatams skaičiuojamas iš rostverko matmenų ir polių tūrio. Pavyzdžiui, 100 kv. m namui rostverko plotis 40 cm, aukštis 50 cm: rostverko tūris apie 0,2 m3. Paprastai 10x10 m namo pamatams reikia apie 12,88 m3 betono, o priklausomai nuo betoninės klasės - 13,5-14 m3. Taip pat reikia įvertinti papildomą tankinimo koeficientą 5-15 proc., atsižvelgiant į betono klasę. Tokie skaičiavimai padeda tiksliai suplanuoti pamatų planą ir biudžetą.

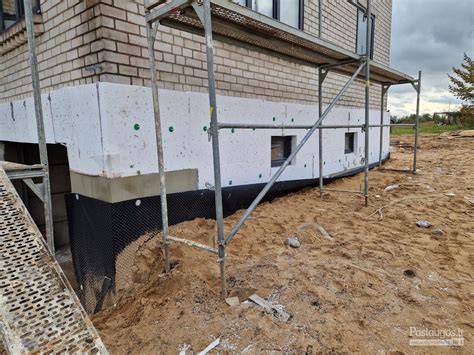

Pamatų šiltinimas ir kokybiška hidroizoliacija

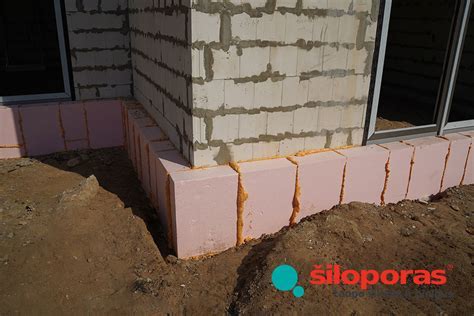

Šiltinimo sistema turi būti sujungta su bendru namo lauko sienų šiltinimu. Rostverko šiltinimas iš vidaus ar išorės turi būti suderintas su plokštumo izoliacija, kad susidarytų vieninga termoizoliacijos sistema. Kokių matmenų izoliaciją naudoti priklauso nuo grunto, atsparumo apkrovoms ir klimato sąlygų. Pamatų šiltinimo plokštės turi būti kietos, atsparios junginiams ir vandeniui - gniuždomasis įtempis turi būti apie 100 kPa, o kai gruntai sunkesni - ≥ 150-200 kPa. Svarbu naudoti tinkamą klijų schema, vengti oro kišenių ir užtikrinti, kad drėgmė netilptų į plokščių struktūrą.
Grunto tyrimai, tyrimų schema ir pamatų dizaino poros
Grunto sluoksniai skirstomi į silpnuosius ir stipriuosius. Jei silpnas sluoksnis yra storas, taikomi plokštuminiai ar poliniai pamatų sprendimai; jei stiprus sluoksnis randamas sekliųjų pamatų metu, gali būti taikomi juostiniai pamatai. Esant nuolatinėms grunto deformacijoms, reikalingas papildomas drenažas ir atsparios medžiagos. Nuo gruntų savybių priklauso ir tranšėjų gylis - Lietuvos sąlygomis tai apie 1,2 m iki įšalo ribos, kai įšalimo gylis gali siekti apie 1,5 m. Taip pat būtina įvertinti gruntinio vandens lygį ir reikalingas hidroizoliacines priemones.
Specialūs įspėjimai ir patarimai
Nepamirškite, kad pamatų įrengimo darbai turi būti atliekami laikantis projektų, o grunto tyrimo duomenys turi būti aiškūs ir tikslūs. Privačiojo sektoriaus statyboje sunkūs darbai vyksta sezoniškai - geriausias metas pamatams įrengti yra nuo gegužės vidurio iki rugsėjo pabaigos. Jei nusprendėte patys ruošti betoną, laikykitės tikslių betono mišinių ir greitos darbo tempo; betono priežiūra šiltoje vasaros ar šaltesnėje sezono sąlygomis yra būtina. Patartina patikėti pamatų įrengimą profesionalams, kadangi maži užslėpti defektai gali išryškėti vėliau ir brangiai kainuoti. Plyšiai ir nuslinkimai gali kilti dėl netinkamo grunto išlyginimo ir drenažo stokos.
Plokštuminiai pamatai dažnai derinami su Finnfoam plokštėmis dėl jų pažangių šilumos izoliacinių savybių ir atsparumo drėgmei. Passyviems namams - ypatingas dėmesys skiriamas šilumos izoliacijai, grunto drenažui, hidroizoliacijai bei nekilsniems šalčio tilteliams. Įrengus tinkamą plokščių sistemą, pastatas išlieka stabilus ir ilgalaikis.
Santrauka
Plokštuminiai pamatai - tai modernus, energiją tausojantis, ilgalaikis sprendimas, tinkamas skydiniams, mediniams, mūriniams ir monolitiniams pastatams. Jie siūlo aukštą šilumos izoliacijos lygį, vientisą plokštę be šilumos tiltelių, mažina žemės darbus, greičiau įrengiami ir gerai veikia net gana silpnuose grunte. Pasitelkę geologinius tyrimus, tinkamai įvertinus gruntą ir įrengimo kainas, plokštuminiai pamatai gali tapti ekonomišku ir patikimu pasirinkimu daugelyje projektų.
