Dažnai žmonės įsigiję naują butą senos statybos daugiabutyje susiduria su netikėta nepageidaujamo triukšmo problema, kai garsas, per su kaimynais besiribojančias atitvaras (sienas, perdangas), patenka į jų buto erdves ir sukelia diskomfortą. Lietuvoje nuo 2003 m. Naujai statomiems gyvenamiesiems pastatams privaloma užtikrinti mažiausiai C garso klasės reikalavimus, nors vystytojai ar statytojai gali statyti ir aukštesnių akustinių klasių pastatus.
Garso izoliacijos pagrindai ir tikslai
Atsižvelgiant į pastato akustinę komforto klasę, projektuotojai parenka atitinkamus konstrukcinius sprendimus statant naujus namus. Ore sklindančio triukšmo šaltiniai sklinda per besiribojančias atitvarines sienas ir perdangas bei aplinkinius kelias į gretimas patalpas. Sienų, besiribojančių su kaimynais, garso izoliaciją galima padidinti įrengus papildomas pertvaras iš patalpų vidaus. Įrengiant tokias pertvaras didžiulę įtaką jų akustinei izoliacijai turi konstrukcinių sprendinių detalės ir pertvaros kruopštus įrengimas.

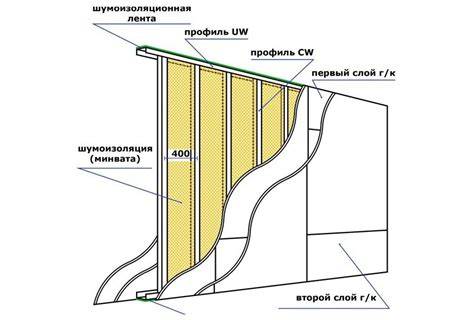

Masės ir spyruoklės principas
Šioje konstrukcijoje masė yra gipso kartono plokštės, o viduje esantis oro tarpas atlieka spyruoklės vaidmenį, todėl pertvaros viduje susidaro horizontalios stovinčios bangos. Akustiniai sprendimai dažnai orientuojasi į didesnę masę arba storesnį užpildą, siekiant pagerinti oro garso izoliaciją.
Kaip pradėti ir kokios medžiagos pasirinkti
Rinktis reikėtų iš tokių plokščių, kurioms gamintojas deklaruoja garso sugertį, tuomet būsite tikri pasirinkę efektyviausią sprendimą. Akustiniai matavimai rodo, kad po papildomo izoliavimo tokios tarpbutinės sienos ar pertvaros oro garso izoliavimo rodiklis siekia Rw=57-58 dB, t.y. padidėjimas apie 8-9 dB. Nors tai gali pasirodyti nedideliu skaičiumi iš pirmo žvilgsnio, Rw yra logaritminis rodiklis, todėl net nedidelis pokytis reiškia didesnį garso energijos sumažėjimą per atitvarą.
Nuo to, kokią ertmę užpildote ir kokias plokštes renkatės, priklauso galutinė garso izoliacija. Paprasčiausias kelias - didinti ploto masę (daugiau gipso kartono sluoksnių) arba storinti užpildo sluoksnį iš akmens vatos plokščių. Akmens vatos plokštės SUPERROCK PREMIUM turi pilnai užpildyti ertmę tarp karkaso elementų, būti 10-20 mm didesnės už profilių žingsnį ir sugebėti išlaikyti formą ilgą laiką.
Svarbiausios medžiagos ir jų naudą
- Akmens vatos plokštės: gerai sugeria garsą dėl poringos struktūros, užtikrina pakankamą sugertį iš išorės ir vidaus šaltinių, didina totalinį garso izoliacijos koeficientą.
- Gipso kartono plokštės: naudojamos dvigubo karkaso konstrukcijose, o specialios plokštės blue ir Silentboard pasižymi didesne masė ir elastingumu, būtinu aukštiems garso izoliacijos rodikliams.
- Garsą izoliuojantis hermetikas Trennwandkitt ir sandarinimo juostos Dichtungsband: uždaro nedidelius tarpus tarp perimetrinių profilių ir užkerta kelią garso perdavimui aplink konstrukciją.
- Specialios garso izoliacinės dėžutės ir įranga elektros instaliacijai: sumažina garso nuotėkį per jungčių vietas.
Montavimo principai: kaip įrengti veiksmingą garso izoliaciją
Darbo eiga dažnai turi šiuos pagrindinius žingsnius:
- Mažų tarpelių užkirtimas ir tvirtinimų planavimas: Nubraukti būsimos pertvaros kontūrai, įsitikinti, kad pagrindas lygus, o tarpai yra užpildyti prieš plokščių montavimą.
- Perimetrinių profilių montavimas: UW perimetriniai profiliai, CW statramsčiai ir užpildai iš mineralinės vatos, tarpinės juostos užklijavimas.
- Izoliacinio sluoksnio montavimas: ertmės plotis turi būti šiek tiek didesnis už spragą tarp profilių (5-10 mm), siekiant išvengti susmunkimo ir užtikrinti tolygų užpildą.
- Gipso kartono plokščių tvirtinimas: naudoti savisruogius pagal sluoksnius, laikantis tvirtinimo tarpo nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje; užtikrinti, kad plokštės nekandus kartono.
- Kruopščiai sutvarkyti siūlės ir sandarikliai: glaistyti pirmojo ir vėlesnių sluoksnių siūlės, užtikrinti sandarumą aplink perimetrinį profilį.
Specialių punktų reikia atkreipti dėmesį į:
- Nesandarumą reikia užpildyti, o perpendiculars užplombuoti hermetiku ir sandarintomis juostomis; rozetės, jungikliai turi būti papildomai izoliuoti specialiai sukurtomis dėžutėmis, kad garso izoliacija nepakenktų.
- Laikantis konstrukcinių sprendimų, svarbu palikti bent 10 mm tarpus tarp karkaso ir esamos sienos, užtikrinant laisvą judėjimą ir gaunant geresnį garso izoliacijos koeficientą.
- Ekspertų rekomendacijos: užkirtus kelių sluoksnių plokščių naudoti Blue arba Silentboard, nes jų masė ir elastingumas pagerina garso izoliaciją.
Ką daryti, kai tarpbutinė pertvara yra 12-17 cm storio
Šio storio pertvaros gali būti pritaikytos kaip pagrindas gerai garso izoliacijai, tačiau reikia atskirai įvertinti. Nors minimalūs C reikalavimai Lietuvoje buklėse reikalauja apie 55 dB, norint pasiekti B klasę, reikia papildomų priemonių: storesnės plokštės, didesnė ertmė su atitinkama užpildo medžiaga, o kartais - atskiras karkasas „neprišliaužiantis“ prie kito sienos. Tokiu atveju gali būti reikalinga mūrinių sienų papildoma apdaila, oro tarpai, ar sienos viduje įmontuoti papildomi karkasai.
Konkretūs sprendimai konkrečiam atvejui
Komentarai parodo, kad jūsų atveju 12-15 cm sprendimas gali būti įgyvendinamas tik tuo atveju, kai įrengiama atskira (nesiliečianti prie esamos sienos) metalinė karkaso konstrukcija, pripildyta mineraline vata ir apkalta keliais sluoksniais gipso kartono Blue ir Silentboard plokščių. Tačiau B klasei reikia papildomos sandaros su C50+3150 sandas ir didesnio tankio plokščių ar mūro iš jūsų pusės. Galutinis sprendimas priklauso nuo esamos pertvaros storio, medžiagos, o taip pat ar yra kaminas, elektros lizdai ir pan. Reikia išsamesnio objekto plano, kaip ir per kiek atskirų zonų, kurioje vietoje ir kokie būtų sienos sprendimai.
Remiantis Lietuvos statybų reglamentų reikalavimais, tarpbutinės pertvaros garso minimali izoliacija turi būti nemažiau 55 dB. Tarpas tarp jūsų pusės ir kaimynų gali būti pakartas su papildomu karkasu, 12-15 cm storio pertvara, naudojant atskirą (ne pritvirtintą prie kaimyninės sienos) karkasą ir užpildą, tačiau smūginio bei struktūrinio garso perdavimas gali būti sudėtingas. Tokiu atveju rekomenduojama konsultuoti statybos rangovą dėl išsamesnio sprendimo, atsižvelgiant į jūsų buto plotą (apie 110 m²) ir esamą sienos medžiagą.
Techniniai duomenys ir praktiniai skaičiai
Gipso kartono plokščių ir akmens vatos derinimas gali suteikti B klasės garso izoliaciją esant tam tikroms sąlygoms. Žemiau pateikiami įdomūs techniniai pavyzdžiai ir dėsningumai:
- Rw rodiklis dėl papildomos izoliacijos gali kilti iki apie 57-58 dB; tai yra apie 8-9 dB padidėjimas, kai įdiegiama dviguba karkasinė konstrukcija su papildomais plokščių sluoksniais ir užpildais.
- Pozicija: užsitarnaus teisingas tarpatvirtinimas perimetrinėje plokštėje, naudoti sandarumo priemones, negalim palikti tarpų.
- Konstrukcijos storis ir ertmės dydžiai - pagrindiniai faktoriai, lemia garso izoliacijos kokybę: didesnis ertmės plotis ir masė gerina garso izoliaciją, bet tuo pačiu reikalauja daugiau medžiagų ir darbo.
Pridėti vizualiniai komponentai ir papildomi sprendimai
Tinkuojamų sienų šiltinimo akmens vata montavimo instrukcija
Be to, galima įtraukti trumpą lentelę su svarbiausiais duomenimis apie skirtingas plokščių sistemas ir jų poveikį garso izoliacijai:
| Medžiaga | Taikymas | Privalumai | Rp (dB) ar Rw (dB) |
|---|---|---|---|
| Blue gipso kartonas | dvigubo karkaso apkalai | didelė masė, gera akustika | aukštas izoliacijos rodiklis |
| Silentboard gipso kartonas | garso izoliacija | labai didelė masė, elastingumas | didelis Rw pokytis |
| Akmens vata TP115 | apvalkų užpildas | geras garso sugertis | tvirtumas, nesubliūna |
Rekomendacijos konkrečiai situacijai
Sprendžiant iš pateikto atvejo, kur tarpbutinė pertvara yra 12-17 cm storio, o kaimynas laikėsi, jog nereikia nieko daryti, galima siūlyti tokius veiksmus:
- Patikrinti esamą pertvaros konstrukciją: ar tai mūras ar monolitas; įvertinti, ar galima įrengti atskirą (nesiliečiančią prie kaimyninės sienos) karkasinę pertvarą, užpildyti vata ir uždengti kelių sluoksnių gipso kartono plokštėmis Blue ir Silentboard.
- Apsvarstyti, ar galima įrengti papildomą oro tarpo izolaciją ir skiriamą blogių siūlių užpildymą, kad pagerėtų ore sklindančios garso izoliacija iki 55 dB arba daugiau.
- Konsultuotis su rangovu dėl detalių, tokių kaip atskirai izoliuota rozetė arba lizdas, ir ar galima papildomą sienos dalį įrengti taip, kad ji būtų nepriklausoma nuo likusios sienos.
Galutinis sprendimas priklauso nuo esamos pertvaros konstrukcijos, medžiagos, ir vietovių, kuriose įrengiamos rozetės bei jungikliai. Tačiau su tinkama konstrukcija ir medžiagomis galima siekti B klasės (ar net A klasės) garso izoliacijos, kai įrengiama atskira karkaso konstrukcija, užpildyta mineraline vata ir apkalta Blue/Silentboard plokštėmis, su kruopščia montavimo eile ir sandariai užbaigtais junginiais.
