Nauji energinio efektyvumo standartai skatina rinktis šiam tikslui sukurtas ar ištobulintas, kokybiškas statybines medžiagas. Pagrindinis reikalavimas namo izoliavimo plotmėje - jo sandarumas nuo pamatų iki stogo. Stogo konstrukcijai tenka padidintos apkrovos, todėl jos šiltinimui keliami papildomi reikalavimai. Šlaitinis stogas - tai visuomet daugiau susikirtimų, kampų ir kaip rezultatas - šalčio tiltelių. Visi žinome, kad šiluma kyla į viršų, todėl per stogą netenkama net iki 30 proc. pastatui apšiltinti sunaudojamos šilumos.
Šlaitinio stogo konstrukcija: dėmesys šilumai, vėjui ir sandarumai

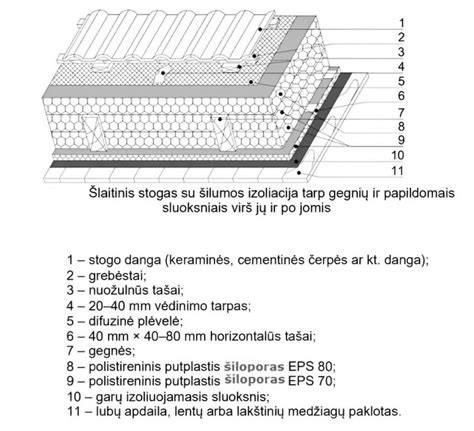

Šlaitinė stogo konstrukcija ypatinga tuo, kad turi daugiau sankirtos taškų nei plokščiojo. Kiekvienas susikirtimas, kampas, sujungimas - tai šalčio tiltelio, didinančio energijos nuostolius, grėsmė. Įrengiant palėpę šilumos izoliacija paprastai dedama tarp gegnių. Šilumos izoliacijos sluoksnis šiltų šlaitinių stogų konstrukcijose yra montuojamas tarp gegnių. Šilumos izoliacijos sluoksnis įrengiamas iš universalių mineralinės vatos plokščių. Universalios akmens vatos plokštės - tai 50-200 mm storio itin lanksčios PAROC Ultra ir PAROC Ultra plus.
Šlaitinio stogo konstrukcijoje iš vidinės (šiltosios) pusės būtina vandens garų ir oro izoliacija. Tarpai tarp tašelių ar profilių yra užpildomi 50 mm storio mineralinės vatos sluoksniu. Nors stogo nuolydis daug kam atrodo svarbus tik architektūrai, tačiau nuo šlaitų nuolydžio priklauso kiti sprendiniai, laikantysis stogo konstruktyvas. Pavyzdžiui, mažo nuolydio kampo stogams praktiškai neskaičiuojamos vėjo apkrovos, tačiau reikalinga stipresnė konstrukcija dėl sniego apkrovų. Didelio nuolydio stogams - atvirkščiai. Stogo nuolydį parenka ir nurodo architektas, apkrovas ir reikalingus laikančiojo karkaso matmenis skaičiuoja konstruktorius.
Mineralinės vatos ypatumai
Mineralinių vatų grupei priklauso tiek stiklo mineralinė vata, tiek akmens vata. Taigi rišamoji medžiaga itin svarbi ekologijos požiūriu. Natūrali mineralinė Knauf Insulation vata gaminama pagal patentuotą Ecose® Technology technologiją, pluoštų jungimui nenaudojant formaldehidų, fenolio, akrilo, dirbtinių dažiklių ir baliklių ar kitų kenksmingų priedų. Technologija Ecose® Technology sukurta 2009 m., o jos kūrėjai už indėlį į aplinkosaugą pelnė 11 įvairių šalių bei organizacijų apdovanojimų ir 4 sertifikatus - pirmam pasaulyje tokio pobūdžio gaminiui, buvo suteiktas „Eurofins Gold“ sertifikatas.
Dėl ypatingo minkštumo ilgapluoštė vata geriau priglunda prie šiltinamo paviršiaus, dėl to ja patogu išlyginti sienas. Pateisindamas savo šūkį „Metas taupyti energiją!”, koncernas Knauf Insulation ypatingą dėmesį skiria aplinkosaugai. Mineralinė vata susideda iš izoliacinių sluoksnių, sudarytų iš neorganinių pluoštų, kurių lydymosi temperatūra viršija 1000 °C. Vata taip pat pasižymi dideliu atsparumu mikroorganizmams. Vata mechaniškai labai lengvai apdorojama, tad pagal poreikius ją galima pjauti. Nepaisant to, kad vata yra gera izoliacinė medžiaga, tačiau ji yra pralaidi ir padeda stogui ir tuo pačiu visam namui “kvėpuoti”.
Didelis pliusas, kad mineralinė vata yra nedegi ir atspari ugniai. Taigi, vata stogo šiltinimui suteikia papildomą apsaugą, kuri dažnai gąsdina medinių namų turėtojus. Juolab, čerpės ir skarda taip pat nėra degūs, tad gaisro pavojaus atveju liepsna nesklis toliau. Mineralinė vata, dėl savo antipireninių cheminių medžių, yra labai atspari ugniai, todėl ji yra ypatingai populiarus pasirinkimas komerciniams pastatams, kuriuose ugniai kilti kyla didžiausias pavojus.
Šlaitinio stogo šiltinimo ypatumai
Esminio skirtumo, kaip šiltinti šlaitinį stogą nėra - nepriklausomai nuo to, ar šiltinsime patį stogą, ar perdangą. Minimalus reikalingas šilumos izoliacijos storis perdangai bus mažesnis nei šlaitiniam. Jei atstumai tarp gegnių vienodi ir įvertinus įvaržą atitinka vatos plotį - rekomenduojame naudoti vatą plokštėmis. Sandūroms su sienomis rekomenduojame naudoti elastingą hermetiką Homeseal LDS Solimur, 310 ml. Bene populiariausias šlaitinio stogo šiltinimo būdas yra šiltinimas tarp gegnių. Pasirinkus tokį būdą, stogo izoliaciją turi sudaryti bent 2 sluoksniai akmens vatos tarp skirtingomis kryptimis sumontuotų karkaso elementų.
Plieninio, bituminių čerpių ir beasbesčio šiferio šlaitinio stogo šiltinimas ir įrengimas. Apšiltinti stogai privalo turėti keturias svarbias užtvaras: garo izoliaciją, šilumos izoliaciją, vėjo izoliaciją ir hidroizoliaciją. Visos jos susijusios ir yra vienoje konstrukcijoje, todėl stogo apšiltinimo iš esmės neįmanoma nagrinėti atskirai, neliečiant stogo konstruktyvo ir kitų elementų.
Šlaitinio stogo nuolydis irgi priklauso nuo dangos, kuri bus montuojama. Remiantis gamintojų rekomendacijomis, minimalus stogo nuolydis, kai galima naudoti plieninę valcuotą ar trapecinio profilio stogo dangą, turi būti ne mažesnis kaip 7 laipsniai. Naudojant čerpinio profilio metalinę stogo dangą, minimalus stogo nuolydis yra 14 laipsnių. Bituminėms čerpelėms galimas minimalus nuolydis - 10 laipsnių.
Laikančioji konstrukcija, ventiliacija ir jos svarba
Tvirta laikančioji stogo konstrukcija ir geras jos apšiltinimas - pusė gero stogo. Laikančioji šlaitinio stogo konstrukcija - tai murlotas (mūrtašis), gegnės, stygos. Vėdinamam tarpui suformuoti naudojami išilginiai grebėstai, hidroizoliacinės ir difuzinės arba antikondensacinės plėvelės, atramai stogo dangai - ištisinis paklotas, papildomos atraminės konstrukcijos. Šlaitinio stogo gegnių, grebėstų, lentų pakloto ir kitų medinių konstrukcijų medienos drėgnis turi būti ne didesnis kaip 20 proc.
Stogo konstrukcija paprastai šiltinama tuo atveju, jei po stogu įrengiamos šildomos patalpos - mansarda. Jei patalpos po stogu nešildomos, reikia šiltinti ne stogą, o perdangą. Gegnių parametrus parenka konstruktorius. Gegnių skerspjūvis yra nustatomas skaičiavimais ir priklauso nuo stogo konstrukcijos apkrovų, šilumos izoliacijos storio ir pasirinkto sprendimo.
Vėdinimas ir sandarumas: kaip užtikrinti „kvėpavimą“
Kad šlaitinio stogo konstrukcijoje normaliai cirkuliuotų oras, jis turi susisiekti su lauko oru ir turėti angas orui patekti bei pasišalinti: tarpą virš šiluminės izoliacijos orui cirkuliuoti, oro patekimą apkaloje po karnizu (stogo apačioje) ir oro ištraukiamąsias angas kraige (viršuje). Sumontavus gegnes, ant jų klojama vandens garams laididi difuzinė plėvelė, prie kurios iš vidaus glaudžiamos akmens vatos plokštės. Rekomenduojama naudoti tokią plėvelę, kurios Sd ne didesnis kaip 0,02 m. Virš difuzinės plėvelės sluoksnio išilgai gegnės kalama lenta (vadinama išilginiu grebėstu, „makaronu"), ant jos skersine kryptimi grebėstai, ant kurių tvirtinamos plieno, banguotų lakštų ar kita stogo danga.
Stogo vėdinimas ir sandarumas: du sluoksniai, du tikslai
Stogo vėdinimas. Iš praktikos žinome, kad stogai dažniausiai prateka būtent dėl vėdinamo oro tarpo nefunkcionavimo. Todėl pirmiausia jį reikia įrengti, o po to užtikrinti lauko oro patekimą į jį per angas karnize ir pasišalinimą iš jo per angas kraige. Patekimo angos turi būti pakankamo dydžio, kad vėdinamas oro tarpas atliktų savo funkciją. Vėdinamas oro tarpas turi būti įrengtas virš difuzinės plėvelės, o tuo atveju, kai įrengiama hidroizoliacinė vandens garams nelaidi plėvelė, oro tarpas susidaro po stogo danga, bet pagrindinis vėdinimas vyksta oro tarpe tarp apsaugos nuo vėjo ir hidroizoliacinės plėvelės. Dėl drėgmės išgarinimo populiariausia stogų apšiltinimo medžiaga yra akmens vata, kuri dėl plaušinės struktūros, vadinamojo „kvėpavimo", neuždaro drėgmės konstrukcijoje, bet leidžia jai greitai pasišalinti per oro tarpą.
Didžiausiais šilumos ir garso izoliacijos efektyvumas bus pasiektas, jei stoge įrengta „sluoksniuota konstrukcija“ - t.y., susidedanti iš dviejų ar trijų termoizoliacinių ir garsą sugeriančių sluoksnių. Koeficentas α rodo garso sugerties gebėjimą, kurį įvertina gamintojo deklaracijos. Dažniausiai stogo šiltinimo klaidos - netinkamai supjaustyta vata, tarpai tarp gegnių, neteisingai sujungtos sandūros, per mažas izoliacijos sluoksnis ir pan. Šią riziką sumažina tinkamai parinkta plėvelė (pvz., difuzinė plėvelė Sd ≤ 0,02 m) ir nuoseklus sluoksniavimas.
Kokias medžiagas rinktis: mineralinė vata, vatai plokštės ar rulonai?
MINERALINĖ VATA PLOKŠTĖMIS - Knauf Insulation plokštės Ecose® Technology užtikrina mažesnį poveikį aplinkai. UNIFIT plokštės skirtos šlaitiniams stogams ir sienoms, turi punktyrinę liniją tiksliai pjauti. Plokštės lengvai pritvirtinamos prie gegnių ir difuzinės plėvelės. Meadowsnės plokštės užtikrina gerą prigludimą ir lengvą montavimą.
UNIFIT ritininė vata tinka didesniems plotams, tačiau plokštės dažniausiai rekomenduojamos tarp gegnių dėl darbo patogumo ir sandaro užtikrinimo. Taip pat reikalingos oro barjero ir garų izoliacijos dangos tinkamas sujungimas.
Perėjimas nuo plokščių į kitus sprendimus įprastai vyksta tada, kai po stogu įrengiamos šildomos patalpos (mansarda). Taip pat svarbu užtikrinti, kad plėvelės, apsaugos nuo vėjo plokštės ir vėdinimo kanalai nesukeltų šalčio tiltelių.
Izoliacijos pasirinkimo gairės rąstiniams ir mūriniams namams
Paroc siūlo įvairius sprendimus: iš vidaus ar išorės šiltinimą, naudojant įvairias plokštes ir plėveles. Jei renkatės išorės šiltinimą - vėdinamas fasadas su mineralinėmis vatos plokštėmis arba tinkuojamas fasadas su specialiai tam skirtomis plokštėmis. Sienos šiluminė varža gali siekti iki R=5-6,25 m2K/W priklausomai nuo struktūros ir naudojamų priemonių.
Rąstinio namo šiltinimas akmens vata - vienas iš dažniausiai rekomenduojamų sprendimų, ypač kai norima vietoj vidaus įrengti papildomą išorės apsaugą. Tačiau šilumos izoliacijai būtina užtikrinti ventiliaciją, oro tarpą ir garų izoliaciją, kad išvengti pelėsio ir drėgmės patekimo į konstrukcijas. Jei planuojate šiltinti iš vidaus, būtina įrengti garų izoliaciją tarp vatos ir gipso plokščių, o tarp gegnių - plokštes ar rulonines vatas.
Palėpės ir perdangos šiltinimas
Palėpės šiltinimo atveju svarbu, kad perdanga būtų sandari nuo šalčio tiltelių. Jei palėpė nešildoma, gali būti apsieita be papildomo šiltinimo, tačiau būtina įrengti garų izoliaciją, ventiliacijos tarpą ir tinkamai sustiprinti gegnes. Jei palėpė šildoma, būtina įrengti 5 cm papildomą vatos sluoksnį tarp gegnių prieš OSB ar kitą apdailos sluoksnį.
Dažniausios klaidos ir patarimai
- Netinkamai iškirpta vata arba neuždarytos jos siūlės - būtina užtikrinti sandarumą ir plokščių tikslų užpildymą.
- Per mažas šilumos izoliacijos sluoksnis - didelė rizika vėliau šildymo sąnaudoms.
- Neteisinga vėdinimo tarpo įranga arba jo nebuvimas - dažna stogo pratekėjimo priežastis.
- Netinkamai sujungti sandarikliai tarp garų ir hidroizoliacijų - lemia kondensatą ir pelėsį.
Masinės parinktys ir praktiniai sprendimai
Stogo norint pasiekti maksimalų sandarumą, svarbu ne tik šiltinti, bet ir užtikrinti tinkamą vėdinimą bei garų izoliaciją. Montuojant plokštes ar ruloninę vată, būtina laikytis gamintojo instrukcijų, užtikrinti 50-70 mm tarpus tarp gegnių ir sluoksnių, o plėvelės turi būti atspari vandens garams ir tinkamai sujungtos.
Paroc sprendimai apima: PAROC eXtra plokštes vidiniam šiltinimui, PAROC eXtra plus plokštes, difuzinę plėvelę su Sd ≤ 0,02 m, ir tinkamus hidroizoliacinius sluoksnius. Plokščių derinimas su plėvele užtikrina efektyvų garų išgarinimą, o išorės sienų apšiltinimas - papildomą apsaugą nuo šalčio tiltelių.
Taip pat svarbu atkreipti dėmesį į stogo nuolydį: plieninei dangai - ne mažiau kaip 7 laipsn., čerplėtei - 10-14 laipsnių, o bituminėms čerpėms - apie 10 laipsnių. Tvirtinimo detalės, žiedai ir mūros plokštės turi būti atitinkamai parinkti, kad užtikrintų tinkamą laikymą ir sandarumą visoje konstrukcijoje.
Rekomenduojami praktiniai mazgai
- Klojant gegnes - įrengti difuzinę plėvelę, Sd ≤ 0,02 m, virš kurios sumontuojamas išilginis grebėstas. Tarp gegnių įrengiamos PAROC eXtra/eXtra plus plokštės.
- Po garų izoliacija - plėvelė ar hidroizoliacinė plėvelė iš vidaus, užtvirtinta per viršūnes ir jungtis, užpildyta hermetikos siūleliais.
- Palėpės šiltinimas - jeigu planuojama gyvenama patalpa, įrengti papildomą 5 cm vatos sluoksnį po difuzine plėvele, sustiprinant gegnes.
- Stogo danga - užtikrinti ventiliuojamą tarpą po danga ir tinkamai sujungti vėdinimo angas.
- Vėdinimas - karnizų ir kraigių angos turi užtikrinti pakankamą oro srautą tarpe, kuriame oras keičiasi nuolat.
Rekomenduojami papildomi šaltiniai: galutinis pasirinkimas
PAROC - energetiškai efektyvių ir ugniai atsparių akmens vatos gaminių ir sprendimų, skirtų naujiems ir renovuojamiems pastatams, tiekėjai. Gali būti taikomos plokštės, ritiniai ir kiti sprendimai, kurie padeda užtikrinti sandarumą ir ilgaamžiškumą.
Stogas: montavimo pradžia
Medžiagų pasirinkimas ir montavimas kartais yra laikomi profesionalų darbas, todėl patariama kreiptis į žinomų gamintojų atstovus, kurie parenka reikiamas medžiagas ir pateikia standartinius mazgų brėžinius bei konsultuoja architektus ir statytojus, sprendžia netipinius atvejus.
Turinys įvairiems scenarijams: nuo senų namų rekonstrukcijos iki modernių sprendimų
Apšiltinimas iš vidaus gali būti taikomas, kai išorė negali būti keičiama. Tačiau svarbu įrengti garų izoliaciją tarp vatos ir gipso plokščių arba tarp vatos ir vidaus apdailos sluoksnio. Perdangos šiltinimas gali būti atliekamas su PAROC eXtra plokštėmis, o tarp gegnių įrengiama papildoma 50 mm vatos sluoksnio dalis. Palėpėse, kur planuojama gyvenama erdvė, rekomenduojama įrengti 5 cm papildomą sluoksnį po difuzine plėvele ir uždengti OSB plokštėmis.
Patikimi variantai: ar tokie sprendimai tinka Jūsų namui?
Kiekvienas atvejis yra individualus: senų namų atnaujinimas, izoliuotų patalpų kūrimas ar palėpės įrengimas. Svarbiausia - užtikrinti, kad visose mazgų jungtyse būtų sandarumai, o vėdinimas veiktų tinkamai. Rinktis galima tarp plokščių, ritinių, išorinio ar vidaus šiltinimo, atsižvelgiant į esamą konstrukciją, klimatą ir biudžetą.
