Pastato išorinės konstrukcinės atitvaros (stogas, sienos, grindys, langai ir durys) pasižymi sudėtinga šilumos ir masės mainų sistema, kurių metu nuolat vyksta šilumos, oro ir drėgmės pernešimas medžiagose, konstrukcijose ir pastato elementuose. Dėl to kinta išorinių atitvarų šiluminės ir techninės savybės tiek išoriniuose, tiek ir vidiniuose sluoksniuose. Išorinės atitvaros apsaugo vidaus patalpas nuo atmosferos veiksnių poveikio, bet ir keičiasi su ja šiluma ir drėgme, praleidžia šilumą ir orą tiek į vidų, tiek ir į išorę. Todėl norint palaikyti nustatytą vidaus patalpų mikroklimatą, tokiu būdu užtikrinant komfortiškas sąlygas yra būtina apskaičiuoti atitvarų šiluminius parametrus, drėgminę būseną bei šiluminės inercijos savybes.
Atitvaros šiluminių parametrų skaičiavimai
Siekiant nustatyti atitvaros šiluminius parametrus jos eksploatavimo sąlygomis reikia atlikti šiuos skaičiavimus: sluoksnio šilumos laidumo koeficiento; atitvaros šiluminės varžos; atitvaros šilumos perdavimo koeficiento. Termoizoliacinio sluoksnio storis priklauso nuo atitvaros rūšies ir pastato paskirties, naudojamos medžiagos rūšies, deklaruojamojo medžiagos šilumos laidumo koeficiento, atitvarinės konstrukcijos tipo. Atlikant reikalingo termoizoliacinio sluoksnio storio skaičiavimus pagrinde vadovaujamasi STR dokumentais: STR 2.01.02:2016; STR 2.04.01:2018; LST EN ISO 6946:2008; LST EN 10456:2008.

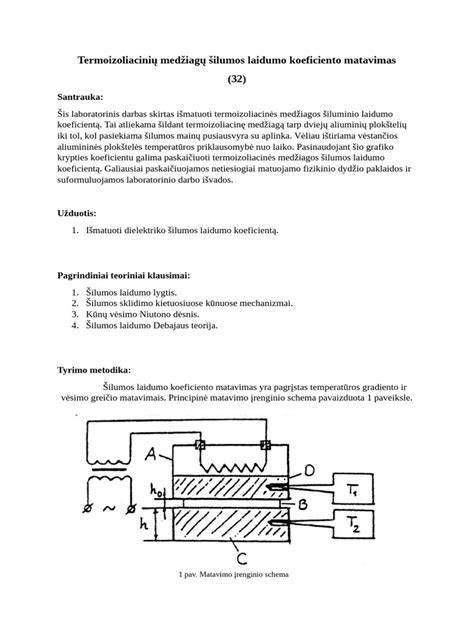

Šilumos laidumo koeficientas (λ) yra vienas iš svarbiausių termoizoliacinių medžiagų parametrų, apibūdinantis medžiagos gebėjimą praleisti šilumos srautą. Šilumos laidumo koeficientas λ išreiškiamas W/(m·K). Kuo žemesnė λ vertė, tuo geresnės medžiagos izoliacijos savybės. λ gali būti apskaičiuojamas (apskaičiuotasis λsk), laboratorinis λ10 (matuojamas laboratorijoje, esant vidutinei +10 °C temperatūrai) ir deklaruojamasis λD (gamintojo deklaruotas dydis). Deklaruojamoms vertėms nustatyti naudojami vidutiniai laboratorinių verčių dydžiai (λ10), iš kurių apskaičiuojama projektinė λds. Projektinė λds priklauso nuo gaminio deklaruojamosios vertės λD ir pataisų dėl galimo įdrėkimo konstrukcijose.
Jeigu nėra patvirtinančių dokumentų dėl projektinių šilumos laidumo koeficientų λds, arba nėra specifinių medžiagų duomenų, naudotinos STR 2.01.02:2016 lentelės. Kitaip tariant, projektinės šilumos laidumo koeficiento vertės priklauso nuo paskirties, rūšies bei jų tankio (ρ).
Atitvaros šiluminė varža (R) priklauso nuo kiekvieno sluoksnio storio d ir šio sluoksnio medžiagos λds vertės. Kiekvieno atitvaros sluoksnio šiluminė varža nurodo temperatūrų skirtumą tarp priešingų sluoksnio paviršių ir susidarančios šilumos srauto tankio. Suminė Rs šiluminė varža apskaičiuojama kaip R1 + R2 + ... + Rn + Rq (plono sluoksnio R). Po to Rt = Rsi + Rs + Rse. Kuo didesnė Rt vertė, tuo geresnė izoliacija.
Atitvaros šiluminė varža skaičiuojama formuluotėmis: R = d / λds; Rs = R1 + R2 + ... + Rn + Rq; Rt = Rsi + Rs + Rse. Rsi ir Rse gaunama iš STR 2.01.02:2016 2.3 lentelės. Plono sluoksnio šiluminė varža (Rq) imama iš STR 2.01.02:2016 2.2 lentelės. Šilumos perdavimo koeficientas U apskaičiuojamas kaip U = 1 / Rt. Taip pat reikalinga įvertinti šilumos nuostolius dėl šiluminių tiltelių ir jungčių.
Pastatų energinio naudingumo reikalavimai

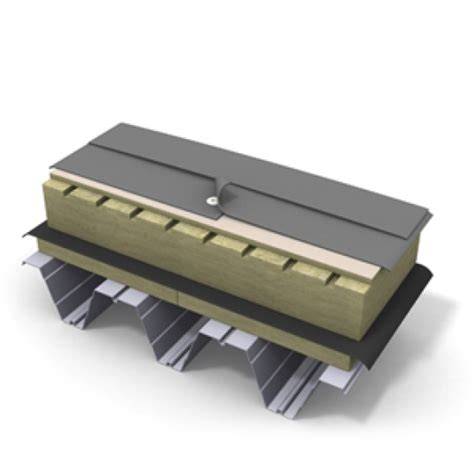

Pastato išorinėms atitvaroms keliami reikalavimai dėl norminių savitųjų šilumos nuostolių. Naudingumo klasei nurodytos norminės ar leistinos šilumos perdavimo koeficiento U vertės. Stogas yra viena iš svarbiausių pastato dalių, turinčių didelę įtaką jo energiniam naudingumui. Lietuvoje numatyti keli naujai statomų pastatų energinio naudingumo didinimo etapai. PAROC sukūrė plokščiųjų stogų šiltinimo sistemą PAROC PROOF, skirtą tiek naujajai statybai, tiek renovuojamiems pastatams. PAROC ROB 80 naudojamos kaip viršutinė plokščiojo stogo plokštė, ant kurios yra įrengiama ritininė prilydomoji danga. Naudojant sistemą „PAROC Air“, stogus galima įrengti su PAROC ROL 30 plokštėmis, o vėdinimo grioveliai bus įrengti viršutinėje plokštėje PAROC ROB 80 g.
Ant trapecinių plieno lakštų stogo pagrindo sistema rengiama iš trijų sluoksnių. PAROC PROOF montavimas primena įprastą stogo šiltinimą plokštėmis PAROC ROS 30. Vientosepliai žymiai palengvina darbą: PAROC ROL 30 plokštės yra mažos ir ilgos (0,2 × 2,4 m), todėl jų klojimas šakėmis yra paprastas ir gali būti atliktas vienam žmogui. PAROC ROL 30 turi būti klojamasis persidengiant, kad nebūtų keturių kampų sandūro. Viršutines plokštes reikia kloti taip, kad jos prasilenktų su apatinių plokščių siūlėmis. Hidroizoliacinę stogo dangą reikia sumontuoti iš karto arba pasibaigus darbo laikui. Negalima palikti neuždengtos šilumos izoliacijos ilgiau nei vieną dieną. Tvirtinimo elementai ir jų išdėstymas parenkami pagal STR 2.05.02:2008, nes PAROC ROL 30 plokštės turi didelį gniuždymo stiprumą (σm = 30 kPa). Tai užtikrina stogo konstrukcijos stabilumą esant norminiams apkrovoms.
PAROC ROL 30 plokštės yra vertikaliai orientuoto plaušo, todėl jos nesideformuoja ir nepajuda į įprastus stogo apkrovų lygius. Eksploatacijos metu ant stogo tenka užlipti atlikti priežiūros darbus, todėl rekomenduojama įrengti vaikščiojimo takus. Paprasta montuoti: šiltinant stogus pagal PAROC PROOF sistemą, visas akmens vatos plokštes gali nešioti vienas žmogus. Tvirtas stogas, nedega, kokybiškas ir ilgaamžis - šios savybės būdingos PAROC ROL 30 plokštėms. Akmens vata išlaiko stabilius matmenis, todėl neatsiras plyšių tarp šilumos izoliacijos plokščių, nepadidės stogo dangos įrąžos, ir nepadidės šilumos nuostoliai dėl atsiradusių plyšių.
Kai kurios praktinės nuostatos montavimui
- Paroc ROL plokštės lengvai transportuojamos ir klodamos, joms nereikia papildomo siūlių užtaisymo.
- Plokštės klojamos persidengdamos, užtikrinant, kad suraiščiai uždengtų siūles.
- Aukščiausios kokybės dambos gynimas - hidroizoliacijos įrengimas iš karto arba po darbų pabaigos.
- Vėdinamos sistemos variantai leidžia naudoti PAROC Air su ROL 30, užtikrinant efektyvų oro judėjimą.
PAROC ROB 80 plokštės naudojamos kaip viršutinis sluoksnis, o PAROC ROL 30 - pagrindinis šilumos izoliacijos sluoksnis. Svarbu laikytis STR 2.05.02:2008 reikalavimų dėl stogo konstrukcijos sistemų ir tvirtinimo elementų, siekiant išvengti deformacijų ir užtikrinti ilgalaikį pastato energinį efektyvumą.
Techniniai privalumai ir nauda
- Paprasta montuoti ir gali atlikti vienas žmogus.
- Tvirtas, nedegus, ilgaamžis stogo sprendimas.
- Aukštas atsparumas gniuždymui leidžia dirbti su norminėmis apkrovomis be deformacijų.
- Atsparios temperatūros pokyčiams - išlaiko matmenis ir užtikrina nuolatinį šilumos nuostolių valdymą.
Stogo įrengimas pagal PAROC PROOF sistemą užtikrina efektyvų šilumos išlaikymą ir patikimą izoliaciją net ir esant vėsesniems išorės apšilimams. Pažangios plokštės ir jų derinimas su plokščiomis ir trapecinėmis stogo dangomis leidžia pasiekti aukštą energinį efektyvumą, sumažinti šilumos nuostolius ir užtikrinti komfortą patalpose.
Apie šilumos laidumo koeficiento vertes ir jų taikymą
Šilumos laidumo koeficientas λ yra vienas iš esminių parametų, nustatančių, kiek šilumos praeis per tam tikrą medžiagos storį. Deklaruojamasis λD priklauso nuo gamintojo, o projektinis λds - nuo praktinių bei eksploatacinių sąlygų. Jei nėra konkrečių duomenų projektams, naudojamos STR 2.01.02:2016 lentelės. Šiluminių varžų ir U koeficientų skaičiavimas leidžia įvertinti energijos efektyvumą ir atitvaros kokybę.
Apibendrinimas apie PAROC ROL 30
PAROC ROL 30 plokštės - tai centrinis šilumos izoliacijos sluoksnis plokščiuose stoguose, su kuria paprasta dirbti vienam žmogui. Dėl savo plaušo orientacijos jos neišsileidžia į šoną ir turi pakankamą gniuždymo atsparumą (σm = 30 kPa), kas užtikrina stabilumą esant norminiams apkrovoms. Šios plokštės leidžia įrengti iš dalies vėdinamus stogus su PAROC Air sistema ir užtikrina kokybišką izoliaciją bei ilgalaikį stogo tarnavimą.
Naudojimo rekomendacijos
- Prieš pradėdami darbus įrengkite vandens garų ir oro barjerą pagal STR 2.05.02:2008 nuostatas.
- Klojant plokštes, laikykitės persidengimo principo, kad sandūros būtų uždengtos ir užtikrintas vientisas šilumos izoliacijos sluoksnis.
- Laikykitės saugaus pėdsakų takų įrengimo rekomendacijų, kad būtų užtikrintas darbinis saugumas.
- Užbaigus darbus, užtikrinkite hidroizoliacijos kokybę ir ją uždėkite nedelsiant.
