Pamatų hidroizoliacija naudojant XYPEX technologijas - tai patikimas, daugiau nei 40 metų visame pasaulyje pasiteisinęs sprendimas, kurį Lietuvoje sėkmingai taikome nuo 1997 metų. Nors Xypex medžiagos dažniausiai pasirenkamos sprendžiant jau esamų konstrukcijų problemas, šiandien jos vis plačiau naudojamos statant naujus pamatus. Tai inovatyvi, netoksiška betono hidroizoliacijos technologija, užtikrinanti betono vientisumą ir visišką sandarumą net esant dideliam hidrostatiniam slėgiui.

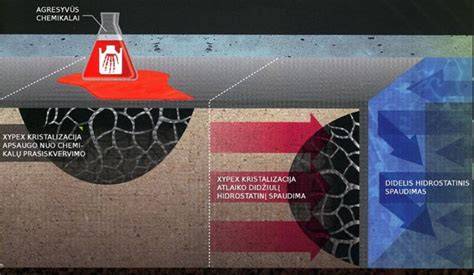

Svarbu suprasti, kad betonas iš prigimties yra porėta medžiaga. Dėl natūralaus porėtumo, pralaidžių konstrukcinių sujungimų, netinkamo sutankinimo ar klojinių tvirtinimo angų į konstrukciją lengvai prasiskverbia drėgmė. Betoną taip pat silpnina šilimo-šalimo ciklai, stingimo metu atsiradę mikroįtrūkimai bei mechaninės apkrovos. Xypex kristalinė technologija veikia pasitelkdama natūralų betono porėtumą ir cheminę difuziją. Xypex chemikalai įsiskverbia į betono struktūrą, kur reaguoja su nehidratavusiomis cemento dalelėmis bei šalutiniais cemento hidratacijos produktais. Šios reakcijos metu betono viduje suformuojama netirpi kristalinė struktūra, kuri visam laikui užpildo poras ir kapiliarus. Dėl šio proceso betonas tampa visiškai nelaidus skysčiams iš abiejų pusių, net esant itin dideliam hidrostatiniam slėgiui.
Xypex pranašumai ir veikimo principas
Skirtingai nei tradicinės membranos, kurios tik dengia paviršių, Xypex veikia betono viduje. Tai suteikia esminių pranašumų: ilgaamžiškumas, akyvus įtrūkimų sandarinimas iki 0,4 mm pločio, atsparumas vandens slėgiui iš abiejų pusių, paprasta defektų kontrolė ir neprireikia papildomos paviršiaus apsaugos nuo mechaninių pažeidimų. Chemikalai veikia plačiu pH diapazone (pH 3-11 pastovus, pH 2-12 periodinis). Požeminės betoninės konstrukcijos dažnai susiduria su nesandarumo problemomis, dėl kurių į patalpas skverbiasi gruntinis vanduo. Taigi Xypex sistema užtikrina sandarumą iš vidaus ir ilgaamžiškumą.
1) Ilgalaikė apsauga ir kokybė: Kristalinė sandarinimo esminė savybė - procesas prasideda vos įmaišius priedą į betoną, o efekto laikotarpis tęsiamas per visą betono tarnavimo laiką. 2) Aktyvus įtrūkimų sandarinimas: technologija savaime užsandarina iki 0,4 mm pločio įtrūkimus. 3) Atsparumas vandens slėgiui: veikia tiek iš vandens slėgio pusės, tiek iš priešingos (neigiamos) pusės. 4) Nereikalinga paviršiaus apsauga: nereikia papildomų membranų, nes Xypex veikia iš vidaus. 5) Atsparumas chemikalams: išlieka stabilus plačiame pH diapazone. Dešimtmečius atliekami bandymai vis dar patvirtina šias savybes.
Grynas pritaikymas rūsio ir požeminių konstrukcijų hidroizoliacijai
Jeigu jūsų rūsio sienos yra iš betoninių blokų ir per jas skverbiasi drėgmė, efektyviausias sprendimas - hidroizoliacija iš vidaus naudojant „Xypex“ sistemą. Paviršiaus paruošimas - svarbiausia darbo dalis: paviršius turi būti visiškai švarus, pašalinti nešvarumai ir senos dangos, idealu - aukšto slėgio vandens srove. Prieš darbą būtina įmirkyti paviršių vandeniu, kad vietoj drėgna būtų drėgna.
Siūlių ir įtrūkimų paruošimas: išdaužykite konstrukcinius sujungimus tarp blokų (1) bei įtrūkimus (2), formuodami „П“ formos griovelį (min. 2 cm x 2 cm). Griovelius nuplaukite vandeniu arba valykite drėgnu šepetėliu, pašalindami dulkes, ir papildomai sudrėkinkite. Aktyvių pratekėjimų stabdymas: esant aktyviam vandens įsipraustačiui vietose (3), naudokite Xypex Patch’n Plug greitai stingstantį mišinį. Griovelių užtaisymas: sudrėkintus griovelius ir 2-3 cm aplink juos ištepkite Xypex Concentrate (išeiga ~1 kg/m²). Iš karto po to griovelius sandariai užtvirtinkite tirštu Xypex Concentrate mišiniu. Pagrindinis hidroizoliacijos sluoksnis: visą betono paviršių padengkite Xypex Concentrate skiediniu (rekomenduojama išeiga - 0,8 kg/m²). Paviršiaus priežiūra (curing): 3 dienas periodiškai purkškite vandens rūką, kad betonas neišdžiūtų.
Hidroizoliacijos įrengimas pamatų montavimo metu yra ekonomiškiausias ir patikimiausias būdas užtikrinti, kad rūsio sienos liks sausos visą pastato gyvavimo laiką. Konstrukcinių sujungimų sandarinimas: visus sujungimų paviršius pamatų montavimo metu padenkite vienu sluoksniu Xypex Concentrate (išeiga - 1,1 kg/m²). Siūlių ir įtrūkimų paruošimas: į griovelius sudrėkinkite. Jei projektas numato didelį gruntinio vandens slėgį, rekomenduojame užtikrinti dvigubą apsaugą - ant sienos paviršiaus denkite antrą sluoksnį Xypex Modified (išėga nuo 0,7 iki 0,83 kg/m²).
XYPEX Admix C-1000 NF ir paviršiaus dangos - naujos galimybės pamatų įrengime
Kai statomi nauji pamatai ar kitos požeminės konstrukcijos, vietoje tradicinių dangų vis dažniau atliekama hidroizoliacija naudojant XYPEX Admix C-1000 NF priedą. Jo pranašumai: ilgalaikė apsauga, paprasta technologija, tinka žiemos statyboms ir kontrolė temperatūrinių trūkimų. Priedas įmaišomas į betoną - konstrukcija tampa nelaidi skysčiams nuo pat pirmo betonavimo etapo. Nereikia papildomų paviršiaus dangų, nes kristalinė struktūra formuojama viduje. Kaip supilti: sausas maišymas arba skystas mišinys, priklausomai nuo proceso. Sausas maišymas: sumaišykite miltelius su žvyru ir smėliu 2-3 minutes prieš pilant cementą ir vandenį. Skystas mišinys: 6,75-9 kg miltelių su 13,6 l vandens, tada pridėkite likusias medžiagas. Tiesioginis įmaišymas į maišyklę: miltelius įmaišykite į maišyklę, tada pridėkite 60-70 % viso vandens kartu su dalimi užpildo. Padidinkite tolygų pasiskirstymą. Pamatų monolito formai naudojant Admix C-1000 NF, papildomos išorinės membranos dažnai nereikalingos. Ant betono paviršiaus galima tvirtinti šiluminę izoliaciją ar drenažo sluoksnį. Kritinė vieta bet kurioje konstrukcijoje yra darbo siūlės: prieš liejant naują betoną, seną paviršių būtina padengti Xypex Concentrate skiediniu (išeiga ~1,00 kg/m²). Bentonitinė tarpinė HydroBar Original siūlėse - papildoma apsauga, ypač kai projektas kelia grunto vandens slėgio riziką.
Darbo eiga: nuo pamatų įrengimo iki armavimo
Сoncentrato ir Admix techninės gairės taikomi dviem pagrindiniais būdais: tik Xypex Admix C-1000 NF arba derinys Admix C-1000 NF + Waterfin PV. Pirmuoju atveju - plokštė tampa nelaidi vandeniui tiesiogiai. Antruoju atveju - suteikiama papildoma apsauga plokštėms, sienoms ir siūlėms. Darbo eiga paprastai apima pagrindo paruošimą, gruntą sutankinimą, armavimo tinklo montavimą, betonavimą, užpildymo ir sandarinimo darbus, drenažo arba šilumos izolacijos dangą, bei baikinimą priežiūros ir kontrolės laikotarpiu.
- Planavimas ir projektavimas: nustatomi pamato dydžiai, armavimo tinklo tarpų dydžiai ir tvirtinimo detalės.
- Armavimo medžiagų paruošimas ir tinklo montavimas.
- Betono paruošimas, liejimas ir armavimo tinklo dėjimas į betoną.
- Paviršiaus užbaigimas ir laikymo (curing) laikotarpis.
- Siūlių ir įtrūkimų paruošimas su Xypex Concentrate; papildoma apsauga HidroBar tarpine.
- Waterfin PV padengimas (jei naudojamas) - galutinė danga aplink vamzdžius.
Spinnanker pamatų armavimo sistema: ekologiškas ir spartus sprendimas
Spinnanker pamatų armavimo sistema - tai patentuota 2016 m. sistema, sukurta Spinnanker GmbH, kuriai Vilniaus Gedimino technikos universiteto (VGTU) mokslininkai prisidėjo prie jos tobulinimo. Naudojant Spinnanker technologiją, gruntas armuojamas atitinkamo ilgio metaliniais strypais, išdėstytais pagal erdvinę sistemą. Strypų viršūnės fiksuojamos galvena, kuri jungia su statiniu. Taip pamatas perduoda visus statinio apkrovas - verticaliąsias gniuždymo, horizontalias ir rovimo jėgas - į grunto masyvą. Pagrindinis tikslas - realizuoti „statinys-pamatai-gruntas“ sistemą pagal „medis-šaknų sistema-gruntas“ analogiją. Kuo ypatinga ši technologija? Minimalia invazija į gamtą, greitas įrengimas, mažos įrengimo sąnaudos, jokių didelių specialių įrenginių - viskas daroma rankomis. Spinnanker sistema gali būti įrengiama net sunkiai prieinamose vietose, kalnuose, šlaituose ir net šalia vandens telkinių, laikantis griežtų aplinkosaugos reikalavimų. Ji yra patvirtinta praktikoje Austrijoje, Vokietijoje ir Saudo Arabijoje, ir tinka paviljonų, karkasinių namų, laikino pobūdžio objektų bei pagalbinių konstrukcijų įrengimui. Technologija nėra skirta didelio svorio statiniams, tačiau tai puiki ekologiška alternatyva, kai siekiama mažinti poveikį aplinkai ir naudoti mažiau resursų.
Pamatų blokų tipai, jų naudojimas ir montavimo eiga
Pamatiniai blokai - gelžbetoniniai arba betoniniai elementai, skirti greitam, patikimam ir tiksliai suformuoti pamato pagrindą. Pamatiniai blokeliai užtikrina stabilumą, tolygų apkrovų paskirstymą ir apsaugą nuo sėdimo ar aplinkos poveikio. Dažniausiai naudojami gelžbetoniniai blokai dėl betono tvirtumo ir armatūros elastingumo. Taip pat yra lengvesni blokai su ertmėmis viduje, kurie sumažina svorį, bet išlieka didelis atsparumas gniuždymui. Tarpas tarp blokų ir jų atsparumas drėgmei priklauso nuo gamintojo ir medžiagos parinkimo. Blokų matmenys ir kiti parametrai yra standartizuoti gamykloje, todėl montavimas vyksta greitai ir tiksliai.
Pamatiniai blokeliai naudojami tiek gyvenamuose, tiek komerciniuose pastatuose, o jų nauda apima ir tvorų bei kitų inžinerinių konstrukcijų įrengimą. Renkantis blokų tipą svarbu atsižvelgti į grunto ypatumus, klimate, statinio planus (pvz., ar bus rūsys). Vieno kvadratinio metro pamatinės juostos naudojant 500 mm ilgio blokelius gali prireikti apie aštuonių vienetų. „Fibo“ blokeliai yra universali priemonė pamatų ir cokolių statyboms, skirti naudoti tiek lauke, tiek viduje, pasižymi aukšta atsparumo vandeniui bei gera garų ventiliacija, taip pat užtikrina gerą šilumos ir triukšmo izoliaciją.
Armavimas: gairės ir technologija
Armavimo tinklas - pagrindinis komponentas pamatų armavimo procese. Tinklas turi būti kruopščiai sumontuotas ir pritvirtintas prie pamatų formos. Tinklo tarpas turi atitikti projekto reikalavimus, kad būtų užtikrintas optimalus rezultatas. Armavimo efektyvumas tiesiogiai priklauso nuo betono kokybės. Reikia naudoti aukštos kokybės betoną ir laikytis tinkamos technologijos bei įrankių. Patyręs armuotojas turi atlikti darbus.
- Planavimas ir projektavimas: nustatomi pamato dydžiai, tinklo tarpai, tvirtinimo detalės.
- Medžiagų paruošimas: pjovimas, išlyginimas, paruošimas tvirtinimo detalėms.
- Tinklo montavimas: segmentų sumontavimas ir pritvirtinimas prie formos.
- Betono paruošimas ir liejimas: saikingas, lygus pildymas.
- Armavimo tinklo dėjimas į betoną: užtikrinamas tinklo įsodinimas be tuštumų.
- Atlikti darbai: pamatų išlaikymas, kontrolė, kokybės užtikrinimas.
Ar reikia armuoti pamatus? Taip, armavimas rekomenduojamas visais atvejais, nes padeda išvengti įtrūkimų ir deformacijų. Dažnai klaidos kyla projektuojant, kai trūksta informacijos - dažnai nurodomas tik betono stiprumas, bet nėra pamatų pjūvių. Žiemą iššalimo procesai gali sukelti paviršiaus nelygumus ir įtrūkimus, todėl svarbu laikytis technologijų. Jei projektas numato rūsiui hidrostatinį slėgį, gali būti svarbu pasirinkti monolitinį gelžbetonį kaip saugiausią sprendimą sandarumui užtikrinti.
Transportavimas, kaina ir priežiūra
Pamatiniai blokai yra lengvi, todėl transportavimas paprastas, nėra didelių rezervų, produkcija pristatoma į vietą be papildomų mokesčių. Blokų matmenys, kilmė ir gamybos technologijos lemia kainą. Blokų kaina priklauso nuo gamintojo, medžiagos, dydžio ir užsakymo kiekio. Vienas iš praktinių patarimų: naudoti patikimą gamintoją, laikytis projektavimo sprendimų, o montavimą atlikti laikantis saugos ir kokybės standartų.
Video ir infografikos kalibravimas
Praktinės rekomendacijos pamatų blokų projektavimui ir įrengimui
Renkantis pamatinių blokelių tipą: gelžbetoniniai - populiariausi, dėl jų atsparumo didelėms apkrovoms; lengvesni blokai su ertmėmis - mažiau svorio; ypatingas dėmesys skiriamas atsparumui gniuždymui, nes tai užtikrina apkrovų tolygų paskirstymą. Blokų montavimas vyksta etapais: geodeziniai matavimai, tranšėjos iškrovimas, skaldos ar žvyro pagalvė, blokų klojimas su kranu, ertmių armavimas projektuose, užpylimas ir vibravimas, uždėjimas hidroizoliacinių sluoksnių. Armavimas taip pat yra svarbus - tiek horizontali, tiek vertikali armatūra nurodoma projektuose. Tinkama proyekto informacija, įskaitant pjūvius ir tinklo tarpų dydžius, yra būtina išvengti pamatų deformacijų. Spinnanker pamatų armavimo sistema irgi rodo galimybes statyti švelnesnėmis aplinkos sąlygomis - su mažesniu poveikiu gruntui ir greitu įrengimu.
Apibendrinant, pamatinių blokų technologijos derinimas su moderniomis hidroizoliacijos ir armavimo sprendimų sistemomis užtikrina tvirtą, sandarų ir ilgaamžį pamato pagrindą, atsparų tiek klimato iššūkiams, tiek mechaniniams ir cheminiams poveikiams. Dažnai įmonės ir projektantai derina skirtingus sprendimus - Xypex kristalinė hidroizoliacija, Admix priedai, Waterfin PV denginiai, bei Spinnanker pamatų armavimas - tam, kad būtų pasiektas optimalus sandarumas, ekonomija ir ekologiškumas.
