Šiame straipsnyje aptariami padaižiniai įrenginiai ir technologijos vamzdžių sujungimui, kai naudojami HDPE, PE, PP, PVDF bei PPR plastikiniai vamzdžiai. Nagrinėjami pagrindiniai virinimo metodai: sandūrinis suvirinimas, užpakalinio (back) suvirinimas, lizdinis suvirinimas ir elektrofuzinis suvirinimas, taip pat įranga, parametrai, sauga ir praktinės rekomendacijos darbui montavimo aikštelėje ar dirbtuvėse.

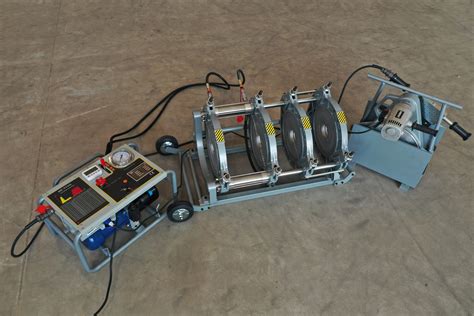

SDD1200 modelio sandūrinio suvirinimo aparatas: taikymas ir savybės
♦ Tinka plastikinių vamzdžių ir jungiamųjų detalių, pagamintų iš PE, PP ir PVDF, suvirinimui griovyje darbo vietoje arba dirbtuvėse. ♦ Susideda iš pagrindinio rėmo, hidraulinio bloko, obliavimo įrankio, atskiros kaitinimo plokštės, obliavimo įrankio ir šildymo plokštės atramos, krano su keltuvu ir pasirenkamų dalių. ♦ Nuimama PTFE dengta šildymo plokštė su labai tikslia temperatūros valdymo sistema. ♦ Elektrinis planavimo įrankis su saugos eigos jungikliu leidžia jį paleisti tik tada, kai jis yra užfiksuotas darbo padėtyje. ♦ Pagaminta iš lengvų ir labai tvirtų medžiagų. ♦ Žemas paleidimo slėgis ir patikimos sandarinimo konstrukcijos. ♦ Keičiama suvirinimo padėtis suteikia daugiau patogumo suvirinant įvairias detales. ♦ Atskiras dviejų kanalų laikmatis įrašo laiką mirkymo ir aušinimo fazėje. ♦ Itin tikslus ir smūgiams atsparus slėgio matuoklis rodo aiškesnius rodmenis. ♦ Galimas darbą taupantis ir didelio efektyvumo kranas obliavimo įrankiui ir šildymo plokštei kelti.
Pagrindiniai parametrai
- Modelis: SDD1200
- Vamzdžio dydis (mm): 710, 800, 900, 1000, 1200
- Kaitinimo plokštė: Maks. temp. 270 laipsnių; Temp. paviršiaus nuokrypis 170-250 laipsnių
- Reguliuojami slėgio diapazonai: 0-16 MPa
- Darbinė įtampa: 380V, 50Hz
- Šildymo plokštės galia: 21,5 kW
- Obliavimo įrankis galia: 4 kW
- Hidraulinio agregato galia: 3 kW
- Krano galia: 1 kW
- Bendra galia: 29,5 kW
Neprivalomos dalys ir komplektas
- Galinis įtaisas trumpam flanšui
- Duomenų kaupiklis
- Vežimėlis
- Pakavimas ir siuntimas
Prijungimo ir sandarinimo metodai
HDPE vamzdžiai sujungiami keliais keliais: elektrofuzija, lizdo sujungimas ir užpakalinis (sandūrinis) sujungimas. Kiekvienas metodas turi savo taikymo sritis:
- Elektrinė fuzija (elektrofuzinis suvirinimas) - kai movos viduje yra kaitinimo rezistoriai; tinka iki 1200 mm skersmens vamzdžiams; leidžia sujungti net ir plonesnių sienelių vamzdžius (mažiau nei 5 mm storio).
- Sandūrinis suvirinimas - dažniausiai naudojamas HDPE vamzdžių sujungimui; atlieka jungtį prispaudimu ir šildymu, po to laikoma kryžminės formos įklaupa ir susilieja. Tinka vamzdžiams iki 1200 mm skersmens.
- Užpakalinis suvirinimas (back welding) - nenaudoja papildomų jungčių, tik įmonių ir techninių reikalavimų laikymą; tinka didesniems skersmenims ir ilgiems atkarpoms.
- Žiūrint į montavimo aplinką, sandūrinis metodas dažnai pasirinktas dėl aukštos kokybės jungties ir paprastumo dirbant dideliuose vamzdžiuose.
Sandūrinio suvirinimo instrukcija - pagrindiniai žingsniai
1) Paruošimas: įsitikinkite, kad lituojamos dalys atitinka specifikacijas, nuvalykite ir nuriebalinkite jungtis. Centre pažymėkite vamzdžius ir pritvirtinkite juos laikyklyje. Pjaustykite reikiamais kampais iki ištisinės juostos susidarymo.
2) Suspaudimas ir šildymas: naudokite centralizatorių ir šildymo plokštę su PTFE danga. Prispaudimo jėga turi būti nuosekliai keičiama per laikmatis. Kaitinimo trukmė priklauso nuo vamzdžio skersmens ir sienelės storio.
3) Sujungimas: po palaikymo, įvedkite įklotus į lizdą, sujungite ir laikykite, kol pradės formuotis jungtis; būtina, kad ašys išliktų lygiagrečios. Po sujungimo atvėsinkite ir patikrinkite kokybę bei nuotėkio tikimybę.
4) Aušimas ir patikra: pašalinkite jėgą, išimkite iš centralizatoriaus spaustukų ir įvertinkite suvirinimo bei šlifavimo kokybę.
HDPE vamzdžių suvirinimas lizdu (iš anksto paruošus vamzdžius)
1) Paruošimas: optimalus polietileno vamzdžių suvirinimo temperatūra apie 210°C; naudokite reguliuojamus lituoklius. Prieš jungiant, uždėkite dvipuses purkštukus ant šildomos vietos.
2) Įvedimas: sujungtas dalis įdedate į lizdus vienu metu ir laikote teisingame įdėjimo gylyje.
3) Sujungimas: kaitinamoji dalis įsukama į lizdą ir laikoma iki pažymėtos linijos, tada švelniai ištraukiama, o jungtis laikoma ryžtingai, kol atvės.
Polietileno elektrofuzinis suvirinimas
Naudojant movą su įmontuota spiralė, jungtis pašildoma ir suvirinama. Taikoma standartas DVS 2207. Galima sujungti PE vamzdžius, kurių skersmuo 20-1200 mm. Elektro-fuzinio metodo pranašumas - reikalauja trumpesnio laiko kartus pakeisti nauja jungtimi, tačiau reikia įrangos su specialiomis movomis ir skaičiuojama pagal jungties parametrus.
Sandarinio suvirinimo (užpakalinio suvirinimo) palyginimas
Sandūrinis suvirinimas ir elektrofuzinis suvirinimas veiksmų kokybė įvertinama pagal DVS 2207 standartą; abu metodai gali užtikrinti aukštą jungiamumo kokybę. Tačiau sandūrinio suvirinimo pranašumas: išlieka stabilus suvirinimo dydis ir yra tinkamas aukštoms vietoms ar situacijoms, kai įranga negali patekti.
Privalumai, įrangos poreikiai ir taikymo sritis
- Hidraulinis spaustukas su galingu siurbliu leidžia suvirinti ilgas vamzdžių dalis, papildomai suvirintuve esančiu slėgio akumuliatoriumi užtikrinančiu pastovų slėgį aušinimo metu.
- Modeliai su slėgio akumuliatoriumi palaiko norimus parametru viso darbo metu, užtikrinant tikslų didelio skersmens vamzdžių sujungimą.
- Rankinis spaustukas su manometru naudojamas vamzdžiams sujungti įvairiose srityse; užpakalinis suvirinimas leidžia gauti norimą spaudimo jėgą.
Virtuvės įrangos ir įrankių nuorodos
Norėdami įjungti-suvilng, dažnai naudojama įranga apima centralizatorius, apipjaustymą, šildymo veidrodį, hidraulinį mechanizmą, reguliavimo įrankius, priedus, bei įvairius įrankius skirtingo skersmens vamzdžiams. Diegdami šią įrangą reikia laikytis gamintojo instrukcijų ir užtikrinti saugų darbą.
Praktiniai patarimai darbui lauke ir dirbtuvėse
- Esant žemoms temperatūroms, suvirinimo laiką galima padidinti, bet svarbu laikytis homologinių nurodymų ir naudoti tentą virš jungties zonos.
- Prieš suvirinimą įsitikinkite, kad vamzdžiai ir jungtys yra švarūs, be alyvos ir dulkių, ir kad įranga yra tvarkinga.
- Po suvirinimo leiskite jungčiai atvėsti ir patikrinkite, ar nėra nuotėkio ar defektų, kliudomų vamzdžio liumene.
Naršomos teminės įrangos pasirinkimo gairės
Tarp pagrindinių įrankių ir komplektų galima pasirinkti skirtingus modelius priklausomai nuo projektų dydžio, vamzdžių skersmens ir gamybos sąlygų. Pateiktos rekomendacijos padeda pasirinkti tinkamą modelį ir įrangą, kuri leis greitai ir efektyviai atlikti suvirinimo darbus.
Remontas ar atnaujinimo darbai gali būti atliekami patiems, kol laikomasi saugos ir tinkamų įrangos parametrų. Turėdami teisingą įrangą ir žinias, galite užtikrinti kokybiškas jungtis ir patikimą vamzdynų veikimą.
Duomenų santrauka ir praktiniai patarimai
- HVAC, sanitariniai ir vandentiekio projektams sklinda keli suvirinimo metodai, kurie užtikrina patikimą jungtį.
- Atsižvelgiant į vamzdžio skersmenį ir sienelės storį, parenkamas tinkamiausias suvirinimo metodas (sandūrinis, užpakalinis, lizdas ar elektrofuzinis).
- Prieš darbus būtina atlikti paruošiamuosius veiksmus, įskaitant pjovimą, išlyginimą, nuriebalinimą bei centre paruošimą.
Dažnai užduodami klausimai (DUK)
- Ar įmanoma pritaikyti mašiną pagal mūsų logotipą? Taip, galima, įdiegiant logotipą ir pritaikant įrangą.
- Kaip organizuoti pristatymą, kad mašina atvyktų tvarkingai? Pristatymo metu mašina apvyniota plėvele, apdorojama antikorozine alyva, užpakuojama dėžėje arba mediniame dėkle.
- Kokie mokėjimo metodai priimtini? Yra T/T mokėjimas prieš siuntimą ir užstatas T/T, likutis L/C.
- Kokios yra garantijos sąlygos? Paprastai 12 mėnesių; per tą laikotarpį užtikrinamas tarptautinis greitas pristatymas atsargoms.
