Jei kada nors atidarėte kompiuterio korpusą, turbūt pastebėjote didžiulę žalią (arba kartais juodą, raudoną) plokštę, į kurią pritvirtinti visi kiti komponentai. Tai ir yra motininė plokštė - galbūt pats svarbiausias, bet kartu ir labiausiai neįvertinamas kompiuterio komponentas. O vis dėlto būtent ši plokštė atlieka visą koordinavimo darbą. Ji tarsi miesto infrastruktūra - elektros linijos, vandentiekis, keliai - kurie jungia visus rajonus į vieną veikiančią sistemą. Be geros infrastruktūros miestas neveiks, kad ir kokie puikūs pastatai jame būtų.
Motininė plokštė iš pirmo žvilgsnio atrodo kaip chaotiškas elektroninių komponentų rinkinys, bet iš tikrųjų tai kruopščiai suprojektuota sistema. Pagrindas - tai daugiasluoksnė spausdinta plokštė (PCB), kurioje slypi kelios dešimtys sluoksnių su variniais laidininkais. Taip, teisingai girdėjote - ne vienas ar du sluoksniai, o kartais net 10-12! Ant šios plokštės rasite įvairiausių dalių. Procesorių lizdas (socket) - tai vieta, kur įstatomas jūsų procesorius. Skirtingi procesoriai reikalauja skirtingų lizdų, todėl negalite tiesiog įdėti Intel procesoriaus į AMD lizdą ar atvirkščiai. RAM atminties lizdai - paprastai 2-4 ilgi plyšeliai, į kuriuos kišamos operatyviosios atminties plankelės. Bet tai dar ne viskas. Pamatysite daugybę mažyčių komponentų - kondensatorių, rezistorių, tranzistorių. Šie elementai reguliuoja įtampą, filtruoja triukšmą, stabilizuoja signalus.
Chipsetas ir BIOS/UEFI: kaip plokštei suteikiama nervų sistema
Jei procesorius yra kompiuterio smegenys, tai chipsetas - tai nervų sistema. Šis mikroschema (arba kelios mikroschemos) valdo duomenų srautus tarp visų kompiuterio dalių. Senesnėse sistemose buvo du chipsetai - šiaurinis ir pietinis tiltas. Šiaurinis tiltas (Northbridge) tvarkė greitesnius ryšius: procesorių, RAM, vaizdo plokštę. Šiuolaikinėse sistemose daugelis šiaurinio tilto funkcijų perkelta į patį procesorių, todėl dabar dažniausiai rasite tik vieną chipsetą plokštėje.
Chipsetas nustato, ką galite prijungti prie savo kompiuterio. Jis apibrėžia, kiek USB prievadų turėsite, kiek SATA diskų galėsite prijungti, kokios kartos PCI Express palaikomas, ar veiks naujausia RAM atmintis. Kai paspaudžiate maitinimo mygtuką, dar prieš pradedant krautis operacinei sistemai, į darbą stoja motininėje plokštėje esanti programinė įranga. Seniau tai buvo BIOS (Basic Input/Output System), dabar dažniausiai UEFI (Unified Extensible Firmware Interface). BIOS/UEFI atlieka POST (Power-On Self-Test) - patikrina, ar visi pagrindiniai komponentai veikia. Girdite pyptelėjimą? Tai POST signalas, kad viskas gerai. Po patikrinimo BIOS/UEFI inicializuoja visus komponentus ir perduoda valdymą operacinei sistemai.
Infrastruktūra plokštėje: PCIe, USB, SATA, RAM ir dar daugiau
Bet tai ne vieninteliai dalykai - įsivaizduokite motininę plokštę kaip miestą su keliais. Turite greitkelius (PCI Express linijos), paprastus kelius (USB, SATA), vietinius gatvelius (I2C, SPI magistralės). PCI Express - tai greitkelis duomenims. Jis veikia linijomis (lanes), pažymėtomis x1, x4, x8, x16. Kiekviena linija gali perduoti duomenis abiem kryptimis vienu metu. Vaizdo plokštė paprastai naudoja x16 lizdą - tai 16 linijų, kurios kartu gali perduoti milžinišką duomenų kiekį. USB ir SATA naudoja nuosekliąją perdavimo technologiją - duomenys keliauja vienas po kito, kaip automobiliai vienos juostos kelyje. Visa ši komunikacija vyksta sinchronizuotai pagal laikrodžio signalus.
Daugelis žmonių mano, kad maitinimo blokas tiesiog tiekia energiją, ir viskas. Tačiau tarp maitinimo bloko ir procesoriaus yra sudėtinga maitinimo sistema. Čia į žaidimą įsijungia VRM - įtampos reguliavimo modulis. Jis susideda iš kelių fazių (phase), kiekviena su savo tranzistoriais, drosele ir kondensatoriais. Kuo daugiau fazių, tuo stabilesnė įtampa ir geresnė galimybė maitinti galingus procesorius. Kai procesorius staiga pradeda intensyviai dirbti, jam reikia daugiau energijos - ir reikia iš karto. VRM turi reaguoti per milisekundes, kitaip procesorius gali gauti nepakankamą įtampą ir nestabiliai veikti arba net išsijungti.
Motininė plokštė kaip įrenginių ryšių centru

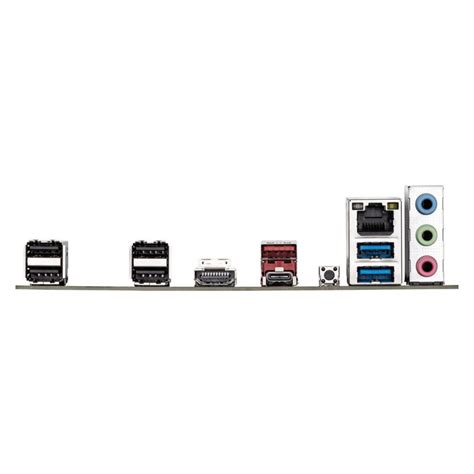

Vienas iš pagrindinių motininės plokštės funkcijų - suteikti galimybę prijungti papildomus įrenginius. M.2 lizdai naujiesiems NVMe SSD diskams leidžia pasiekti neįtikėtinus greičius - iki 7000 MB/s naujausiais modeliais. USB prievadai taip pat jungiasi per motininę plokštę. Gali pastebėti, kad kai kurie prievadai pažymėti skirtingomis spalvomis - tai ne dizaino elementas, o funkcinis žymėjimas. Tinklo ir garso mikroschemos taip pat integruotos į motininę plokštę. Seniau reikėdavo atskirų plokščių, dabar visa tai sutalpinta tiesiai ant motininės.
Motininė plokštė nėra tas komponentas, kurį keistumėte dažnai. Paprastai ji keičiama kartu su procesoriumi, nes naujos procesorių kartos dažnai reikalauja naujų lizdų ir chipsetų. Jei plokštė neturi pakankamai USB prievadų, M.2 lizdų naujiems diskams, WiFi (o jums reikia), arba VRM perkaista su galingesniu procesoriumi - tai geros priežastys atnaujinti.
Rinkdamiesi naują motininę plokštę
Pirkdami motininę plokštę, pirmiausia patikrinkite suderinamumą su procesoriumi. Intel ir AMD naudoja skirtingus lizdus, o ir toje pačioje platformoje lizdai keičiasi kas kelias kartas. Paskui pagalvokite apie dydį - ATX, Micro-ATX, Mini-ITX. Atkreipkite dėmesį į VRM kokybę, ypač jei turite galingą procesorių. Pasižiūrėkite apžvalgas, kur matuojama VRM temperatūra. Taip pat svarbu, kiek RAM lizdų yra ir kokį maksimalų dažnį palaiko.
Kaip veikia BIOS/UEFI ir kas yra POST
UEFI siūlo profilius skirtingiems naudojimo scenarijams, automatinius overclocking režimus, diagnostikos priemones. Tačiau pagrindinis principas lieka - motininė plokštė sujungia visus komponentus į vieną veikiančią sistemą. Ji gali atrodyti kaip pasyvus komponentas, bet iš tikrųjų atlieka milžinišką koordinavimo darbą kiekvieną sekundę, kai naudojate kompiuterį.
Gdybantys ženklai ir prevencija
Motininės plokštės gedimai dažnai įvyksta dėl statinės elektros, drėgmės, dulkių ar terminio streso. LED indikatorių naktiniai šviesos signalai rodo maitinimo buvimą, o išpūsti kondensatoriai matomi per šoninį langą. Prevencija - reguliari plokštės priežiūra: valymas, ventiliacijos užtikrinimas, patikima maitinimo sistema (80+ Bronze ar aukštesnio klases), UPS ar tinklo stabilizatorius, griežta antistatinių priemonių laikymasis.
Kada verta keisti motininę plokštę ir kada geriau taisyti
Dažnai remontas yra ekonomiškai pagrįstas, kai plokštė yra gana nauja ir turi daug gebėjimų (pavyzdžiui, Z790 ar X670). Jei remontas kainuoja 50-80 eurų, o nauja plokštė su procesoriumi - 300-400 eurų, skirtumas gali būti tikrai nemažas, bet verta įvertinti bendrą sistemą. Kita vertus, senos platformos (pvz., Intel 4-os ar 6-os kartos) gali nesužergti modernių programų ar žaidimų, todėl investicija į naują sistemą dažnai yra protingesnė. Be to, ekologiniai aspektai - remontuodami mes sumažiname elektronikos atliekų kiekį.
Kaip sužinoti vaizdo plokštės modelį ir kitas svarbias dalis
Kad įvertintumėte vaizdo plokštės galimybes, galite naudoti Windows programas: Įrenginių tvarkytuvė, DirectX Diagnostic Tool, arba trečiųjų šalių programėles kaip CPU-Z ar Speccy. Paprastai GPU žinote iš Display adapters skyriaus, procesorius - išProcessors, kietieji diskai - Disk drives, o tinklo plokštė - Network adapters.
Kaip atnaujinti ar remontuoti: praktiniai patarimai
- Prieš pirkdami atnaujinkite suderinamumą su procesoriumi ir korpusu, įvertinkite VRM kokybę ir RAM palaikymą.
- Jei planuojate patys taisyti, dirbkite antistatiinėje aplinkoje su įžemintu kilimėliu ir apyrankė, naudokite kokybišką litavimo įrangą ir lydmetalius.
- Jei neturite patirties, geriau pasikonsultuoti su specialistais arba patikėti darbą profesionalams.
Prevencija ir ilgaamžiškumas
Prevencija yra svarbiausia: reguliariai valykite vidų, patikrinkite ventiliatorius, keiskite termopastą kas 2-3 metus, užtikrinkite tinkamą korpuso oro cirkuliaciją ir naudokite kokybišką maitinimą. Taip pat naudokite UPS, kad apsaugotumėte plokštę nuo staigių elektros dingimų ir įtampos svyravimų. Garantijos klausimai: dažnai plokštė turi 2-3 metų garantiją, kartais iki 5 metų; jos sąlygos gali būti paaiškintos pardavėjo ar gamintojo. Svarbu laikytis pirkimo kvito ir originalios pakuotės, įsaugoti serijos numerį.
Motininės plokštės keitimas yra sudėtingas, bet įveikiamas, ir gali suteikti jūsų kompiuteriui naują gyvybę bei našumą. Jei nesate tikri dėl savo įgūdžių, visada verta pasikonsultuoti su profesionalais arba patikėti darbą specialistams.
