ROG Strix X299-E Gaming yra stiprus pasirinkimas pirkėjams su 44-lanų Core-X procesoriais. Nors atrodytų, kad 300 USD kainuojanti plokštė turėtų būti labiau įprasta, įėjimo lygio X299 plokštės dažnai kainuoja apie 200 USD, o Intel didžiųjų darinių aukštųjų serijų sistemos skirtos dideliems pirkiniams. Nepaisant to, ši plokštė turi specifinių apribojimų ir pažangių sprendimų, kurie ją daro įdomią erdvėje, kur kiekvienas detalės pasirinkimas gali keisti našumą ir suderinamumą.
Veikimo principai ir jungtys
„Strix X299-E Gaming“ turi du antenų jungtis Realtek 2T2R 802.11ac moduliui ir du USB tipo C bei USB tipo A prievatus ASMedia PCIe 3.0 x2 USB 3.1 Gen2 kontrolleriui įvesties/išvesties plokštėje. Taip pat yra USB BIOS Flashback mygtukas, kuris naudoja specialų ASIC mikrovaldiklį atnaujinant firmware be būtinybės turėti įdiegtą CPU ar DRAM.
Iš išorės matyti Aiški estetinė ROG vardo reprezentacija: šviesos plaukiojanti plokštės centrinėje dalyje, įrėmintas aliuminio VRM aušintuvas, M.2 šilumos plokštelės integracija į PCH dangtį ir ROG šviesos dėžutė plokštės centre. Du atviri PCIe x4 lizdai prideda galimybių sudėtingai jungčiai, kartu su trimis x16 lizdais.

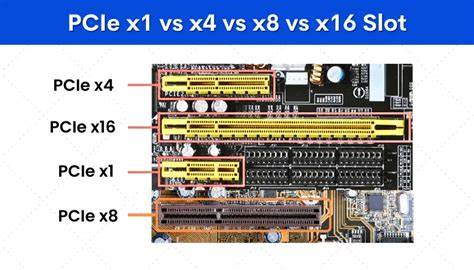

PCIe plokštės topology ir naudojimo apribojimai
Dėl plokštės palaikymo 44-lanų iki 16-lanų procesorių, tikėtina, kad viršutinis x16 lizdas bus ribojamas, kai naudojamas žemesnis 28-lanų procesorius. Asus nurodo, kad viršutinis lizdas veikia x16 režimu su tokiais procesoriais, o vidurinis lizdas gauna aštuonis CPU takus, o apatinis lizdas vis dar turi tik vieną taką iš chipset. Plokštė taip pat turi vieną PCIe x1 lizdą, kurio naudojimas perjungia priekinį USB 3.1 Gen2 jungčių greitavimą į fronto panelį. Jei naudojama grafikos karta, dažnai ši x1 vieta bus uždengta.
Be to, plokštė turi dviem būdais komplektuojamas sąsajas: plokštės priekyje esantys (aštuoni SATA ir vienas dvigubas USB 3.0 header) yra sukonfigūruoti taip, kad į priekį būtų galima įdiegti ilgas kortas. Yra du atskiri kasetėse įrenginiai ventiliatorių kone esančiai vietai, taip pat du CPU ventiliatorių jungikliai virš RAM modulių.
Memorija, NVMe ir M.2 sprendimai
Perimetras rodo perpendicular M.2 saugojimo lizdą žemiau 24-pino maitinimo jungties ir priekyje esantį USB 3.1 front-panel interfeisą. M.2 lizdas turi keturis PCIe takus NVMe naudojimui, o SATA M.2 diskams tenka aukotis SATA prievadas, kai jis įjungtas. Bracket įmontavimo komplekte leidžia įtvirtinti M.2 modulį stabiliai.
Viduje: M.2 lizdas su keturiais PCIe takais, USB 3.1 front-panel interfeisu, kuris turi savo controllerį, bet tas controlleris dalijasi takais su PCIe x1 lizdu ir taip pat gali būti išjungtas. USB ir M.2 sprendimai gali būti ribojami per kitus takus (pvz., SATA, SATA portus), priklausomai nuo konfigūracijos, todėl naudotojas turi gerai suplanuoti komponentus, kai stato sistemą su 44-lanų CPU.
Priekiniai paneliai, diagnostika ir papildomi priedai
Apatinė plokštės dalis turi beveik visus pagrindinius komponentus: priekinį garso ausinių lizdą, vieną iš dviejų RGB LED laidų, 9-pinio Serial Port išvedimo plokštės, dviejų skaitmenų diagnostikos rodmenį, maitinimo mygtuką ir kelias išorines jungtis su Asus Fan Extension plokšte. Intel VROC modulio galvos, skirtos RAID firmware NVMe diskams, jungtis yra viršutiniame priekinės dalies kampelyje.
Taip pat pastebimas išskirtinis dėmesys detalėms: M.2 šilumos plokštė integruota į PCH dangtį ir šviesos dėžutė plokštės centre, kas suteikia unikalų estetinį išskirtinumą, skaidrią aiškią klasikinę ROG išvaizdą.
Našumo balansavimas ir kompromisai
Plokštė palaiko tiek 44-lanų, tiek 16-lanų procesorius, tačiau sprendimai dėl trečios x16 vietos gali būti ribojantys: trečias x16 lizdas nėra nepriklausomas nuo versijų, o mažesnės x4 ar x1 vietos gali būti automatškai „išjungtos“ priklausomai nuo procesoriaus ir takų paskirstymo. Tas kurios gairės neaiškios, o kai kurių variklių trūkumas gali riboti SLI konfiguracijas ar kelių plokščių įtraukimą.
Naudotojui svarbu suprasti, kad su 28-lanų procesoriais viršutinis lizdas gali veikti tik x16, vidurinis - x8, o apatinis - x1 arba x4, priklausomai nuo konfigūracijos. Dėl šių priežasčių trijų x16 plokščių SLI gali būti nepasiekiama be tam tikrų kompromisų.
Pridedamos papildomos pastabos ir išvados
Rinkoje yra tiek aukštojo segmento, tiek vidutinio segmento plokščių pasirinkimų, todėl Asus stengėsi perteikti ROG prekės ženklo idėją per dizainą ir funkcijų rinkinį, net kai kai kuriems naudotojams gali kilti dviprasmių klausimų dėl 28-lanų procesorių palaikymo ir SATA/sata-pathway konfliktiškumo su M.2 NVMe.
Apibendrinant, Strix X299-E Gaming įkūnija ambicingą konceptą: pažangus dizainas, aukštos kokybės VRM aušintuvai, daugybė NVMe/USB sprendimų ir įdiegtos ROG funkcijos, tačiau jos gali būti ne visada optimalios tiems, kurie siekia maksimalios konfigūracijos be kompromisų dėl CPU takų ir plokščių išdėstymo.
Asus ROG Strix X299 E-Gaming Motherboard Cinematic Unboxing & Overview
| Komponentas | Kryptinga informacija |
|---|---|
| PCIe lizdų skaičius | 3x x16 + 2x x4 (kažkuriuo metu perjungtas) |
| CPU takų paskirstymas (44-lan CPU) | x16/x16/x8 |
| CPU takų paskirstymas (28-lan CPU) | viršutinis x16, vidurinis x8, apatinis x1 |
| M.2 PCIe takai | 4 takai NVMe |
| USB 3.1 Gen2 | prievatai front panelyje ir I/O |
Taip pat informacijose įtraukta: Tom's Hardware tipo įvertinimai ir komentarai apie SLI kryptis, naudojamų GPU skaičių bei didžiąją įtaką turinčių komponentų konfigūraciją.
