Įvadas į apsaugos principą ir įrangos klases
Elektros sauga yra esminis įrangos projektavimo, montavimo ir eksploatavimo aspektas. Siekiant apsaugoti naudotojus nuo elektros smūgio tiek esant normalios sąlygos, tiek esant gedimo sąlygomis, įranga klasifikuojama į apsaugos klases pagal tarptautinius standartus, pvz. IEC 61140 bei GB / T 17045. Šiame straipsnyje pateikiama išsami techninė apžvalga 0, I, II ir III klasės elektros įrangos, jų apsaugos principus, įrengimo reikalavimus ir tipinius pritaikymus.
0 klasė įranga
Apsaugos principas: Tik pagrindinė izoliacija yra numatyta. Nėra apsauginio įžeminimo (PE) jungties. Papildomos apsaugos izoliacijos gedimo atveju nėra. Žymėjimas ir jungimas: Nėra PE gnybto. Nėra specialaus apsauginio žymėjimo. Paraiškos būsena: Pagal šiuolaikinius standartus dėl saugumo problemų retai leidžiama. Istoriškai naudojamas senesniuose prietaisuose.
I klasė įranga
Apsaugos principas: Pagrindinė izoliacija kartu su apsauginis įžeminimas (PE) bei automatinis maitinimo atjungimas. Jei izoliacija pažeidžiama, per PE laidininką teka gedimo srovė, kuri per nustatytą laiką suveikia automatinį jungiklį (MCB) arba liekamosios srovės įtaisą (RCD). Žymėjimas ir jungimas: Turi turėti PE terminalą. Visos atviros laidžios dalys turi būti patikimai prijungtos prie apsauginės įžeminimo sistemos. Tipiškos Programos: Metaliniai prietaisai (skalbimo mašinos, šaldytuvai), Pramoninės mašinos ir skirstomieji įrenginiai, Metaliniai šviestuvai.
II klasė įranga
Apsaugos principas: Nesiremia PE. Naudoja dvigubą izaliaciją (pagrindinį + papildomą) arba sustiprintą izoliaciją, siekiant užtikrinti apsaugą. Žymėjimas ir jungimas: Nėra PE jungties. Identifikuojama dvigubo kvadrato simboliu. Tipiškos Programos: Smulkūs buitiniai prietaisai (kavos aparatai, ventiliatoriai), Nešiojami įrankiai, IT įrangos maitinimo adapteriai, Įrenginiai su izoliuotais plastikiniais korpusais.
III klasė įranga
Apsaugos principas: Veikia tik prie ypač žemos įtampos (SELV/PELV). Įprastomis ar gedimo sąlygomis pavojinga įtampa negali atsirasti. Įtampos ribos (bendrosios IEC/GB vertės): ≤ 50 V kintamoji srovė / ≤ 120 V nuolatinė srovė bendrojoje aplinkoje; ≤ 25 V AC / ≤ 60 V DC drėgnoje arba laidžioje aplinkoje. Žymėjimas ir jungimas: Pažymėtas Romėniškas skaitmuo III rombo fone. Turi būti maitinamas SELV arba PELV šaltinis. Draudžiama tiesiogiai jungti prie elektros tinklo (230/400 V). Tipiškos Programos: 12/24 V apšvietimo sistemos, Apsauga ir prieigos kontrolė, Signalizacijos ir ryšio grandinės, Elektriniai žaislai.
ELV ir standartai: kaip tai susiję su juostomis
Specialiai žemos įtampos (ELV) standartai, pavyzdžiui GB / T 17045, apibrėžia įtampos juostas ELV kontekste. Istoriškai 120 V DC buvo laikoma viršutine ribine verte, tačiau reali rizika priklauso nuo kontaktinės srovės, aplinkos sąlygų, įtampų bangos formos ir kelių kitų veiksnių. Tai būtina įvertinti projektuojant ir įrengiant sistemas, kad užtikrinti saugumą.
Įrangos apsaugos klasių palyginimas
- 0 klasė - pagrindinė izoliacija, be PE.
- I klasė - pagrindinė izoliacija + PE, su atitinkamu IP/PE apribojimu.
- II klasė - dvigubos/sustiprintos izoliacijos sistema, be PE.
- III klasė - tik SELV/PELV įtampa; saugiai valdo tik mažos įtampos grandines.
Dažniausiai užduodami klausimai (DUK)
- Kuris standartas apibrėžia elektros apsaugos klases? - IEC 61140 ir GB/T 17045.
- Kodėl 0 klasė įranga šiandien naudojama retai? - Nes neturi PE ar papildomų apsaugos priemonių; dauguma reglamentų ją uždraudžia.
- Kaip atpažinti II klasės įrangą? - dvigubo kvadrato simbolis, nereikia PE jungties.
- Kokia III klasės įrangos įtampos riba? - įprastai ≤50 V AC arba ≤120 V DC, drėgnoje aplinkoje - ≤25 V AC arba ≤60 V DC.
- Ar I klasės prietaisams visada reikalinga RCD/MCB apsauga? - Taip, gedimo srovė turi būti automatiškai nutraukta.
Praktiški patarimai montuojant ir žymint

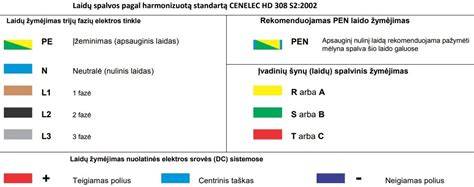

Tepimas, žymėjimas ir jungtys turi būti atliekami naudojant atitinkamas juostas ir įrangą. Tesaflex izoliacijos juostos užtikrina įtampos padidėjimus valdančių konstrukcijų patikimą izoliaciją, o jų spalvų variacijos padeda greitai identifikuoti skirtingas grandines bei jungtis. Papildomai reikėtų naudoti specialias žymėjimo priemones, RCD/MCB apsaugos priemones ir laikytis visų IEC/GB standarto reikalavimų.
Įrangos apsaugos klasių palyginimas: praktinis požiūris
| Klasė | Apsaugos principas | PE būtina? | Tipiškos programos |
|---|---|---|---|
| 0 | Tik pagrindinė izoliacija | Nėra | Istorinis, senesni prietaisai |
| I | Pagrindinė izoliacija + PE | Taip | Metaliniai įrenginiai, pramonės įrenginiai |
| II | Dviguba arba sustiprinta izoliacija | Ne | Smulkūs buitiniai prietaisai, įrankiai |
| III | SELV/PEL V per tam tikras zonas | Ne | 12/24 V įranga, šviesos, žaislai |
Žemosios įtampos (ELV) aspektai ir praktiniai įvertinimai
ELV standartai reglamentuoja, kaip naudoti lipniąsias izoliacines juostas ir įrangą, kad būtų užtikrintas žmogaus saugumas bei sistemos patikimumas. GB / T 17045 įtvirtina ribas ir rekomendacijas įtampos riboms, kontaktiniams srovėms bei apsaugos priemonėms. Nuolatinis įtampos lygio stebėjimas, žymėjimas ir tinkamų įrankių naudojimas - esminiai žingsniai dirbant su ELV įranga.
Išvada
Elektros įrangos klasifikacijos (0, I, II, III klasės) supratimas yra būtinas saugiam projektavimui ir montavimui. Kabelių izoliacija atlieka keletą svarbių funkcijų: ji pirmiausia apsaugo kabelius nuo tiesioginio kontakto su kitais kabeliais, turi apsaugą nuo pavojingo srovės poveikio ir užtikrina ilgaamžiškumą bei saugų veikimą. Termoizoliacija gali būti naudojama elektros instaliacijai, komunikacijų tinklams, saugumo sistemoms ir pan., o lipniosios juostos užtikrina patikimą izoliaciją ir lengvesnį darbų įvykdymą.
