Kas yra ši oro garso izoliacija sienoms? Garso banga atsitrenkia į pertvarą (sieną), todėl ji vibruoja. Tai išspinduliuoja dalį tos bangos energijos, sukurdamas nepageidaujamą ore sklindantį garsą kitoje pusėje. „Sulaikomo garso“ kiekis pertvaroje yra oro garso izoliacija. Galima sakyti, kad pertvara veikia kaip garsiakalbio diafragma. Kuo jis sunkesnis, tuo sunkiau priversti jį vibruoti. Todėl būdas padidinti pertvaros izoliaciją nuo oro garsų turėtų būti padidinti jos masę išlaikant jos lankstumą.
Abi sąlygas atitinka sistemos, kuriose naudojamos didžiausio įmanomo tankio medžiagos, pvz., plokštės iš gumos granulių. Garso izoliacija sienoms apima masės pridėjimą už sienų ir (arba) kažko, kas sugeria ir išsklaido garso bangas. Sienų garso izoliavimo medžiagas montuokite toje sienos pusėje, iš kurios sklinda triukšmas. Garso bangos pro mažus plyšius ir angas prasiskverbia kaip vanduo. Sugerkite erzinančias garso bangas naudodami akustines plokštes, kurios ne tik išsklaido garsus patalpoje, bet ir sumažina garsų perdavimą per daugelį sienų tipų.
Kaip vertinamas oro garso izoliacijos efektas?
Akustiniai matavimai - tai pastato atskiriančių konstrukcijų gebėjimo slopinti garso perdavimą iš vienos patalpos į kitą nustatymas. Atliekant matavimus, į vieną patalpą pūtamas kontroliuojamo spektrinio garsinio signalo lygis, o kitoje - matuojamas perduoto garso lygis. Taip gaunamas garso izoliacijos rodiklis (Rw) LST EN ISO 16283-1. Taip pat matuojamas smūginis triukšmas (Ln,w) per perdangos konstrukcijas (LST EN ISP 16283-2).
Norminiai reikalavimai Lietuvoje reglamentuojami STR 2.01.07:2003. Minimali garso izoliacija patalpų poroms yra nurodyta kaip Rw ≥, o LN,w ≤ tam tikrose konfigūracijose. Patalpų garso izoliaciją galima padidinti įrengiant papildomas pertvaras iš vidaus ir naudojant įvairias garso sugerties medžiagas. Akustiniai matavimai atliekami siekiant užtikrinti atitiktį reglamentams bei projektui.
Standartiniai matmenys ir moduliniai sprendimai

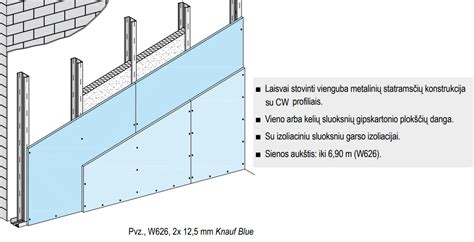

Lengvoji konstrukcija dažnai turi dvigubo karkaso plokštas su vata, o plokščių storis ir skaičius lemia masę bei garso sugertį. Akustinės sistemos gali būti montuojamos tiek naujose, tiek esamose sienose:
- Gipskartonio pertvaros su akmens vata užpildu - masė ir erdvė lemia izoliaciją, o tarpinės sandaros pagerina šilumos ir garso sandarumą.
- Akytos arba iš silikatinės keramikos mūro pertvaros su papildomu sluoksniu - pagerina Rw reikalavimus, kai įprastinės sienos neatitinka normų.
- Teisinai įtvirtintos konstrukcijos su papildomomis massuojančiomis plokštėmis ar teigta masė iš šoninės plokštės.
Knauf brošiūrose nurodoma, kad su 10 cm vata bei 4 gipso plokštėmis galima pasiekti apie 58 dB izolaciją, tačiau praktikoje dažnai užfiksuojama ~50 dB ribos. Todėl kai kada reikalinga dar viena atskirta pertvara. Akustinių sprendimų detalės - svarbiausia vieta, kuriai reikalingas kruopštus įrengimas.
Akytos struktūros, akmens vata, plokštės turi užpildyti ertmes tarp karkaso elementų ir būti šiek tiek didesnės už profilių žingsnį, kad neliktų tarpų. Pirmiausiai klojant apvadinius horizontalius ir vertikalius profilius turi būti paklojama garso slopinanti tarpinė juosta. Nauja pertvara ir esama siena turi turėti kuo mažiau standžių sujungimų, kad sumažinti garso perdavimą.
Tekstūrinės medžiagos ir jų poveikis
Akmens vatos plokštės SUPEROCK PREMIUM turi pilnai užpildyti ertmę tarp karkaso elementų, būti didesnės už profilių žingsnį. Dėl didesnio tankio akmens vata išlaiko formą, nesusmunka ir nesukrenta. Tvirtinant gipso kartono plokštes reikia atsižvelgti į 5-10 mm tarpus nuo lubų, grindų ir kitų sienų.
Dviejų karkasų pertvarose apvadiniai horizontaliniai profiliai turi būti atitraukiami apie 5 mm arba atskiriami sandarinamąja juosta. Papildomas garso izoliavimas, naudojant akmens vatą, žymiai pagerina akustinius rodiklius. Akmens vata užtikrina pakankamą garsų sugertį ir pagerina gyventojų komfortą.
Matavimai ir techniniai standartai
Akustinių matavimų metu nustatomas Rw ir Ln,w. Pavyzdžiui, STR 2.01.07:2003 nurodo minimalius Rw ir Ln,w reikalavimus, kurie turi būti įvykdyti projektavimo ir statybos etapuose. Matavimai atliekami uždarius patalpas ne trumpiau kaip 1 valandą prieš pradedant, užbaigus visus apdailos darbus.
Akustinio komforto matavimai patvirtina atitiktį teisės aktams, o netinkama izoliacija gali lemti papildomas investicijas vėlesniuose etapuose (akustinės pertvaros, papildomos sistemos). Matavimai svarbūs ir atliekant derinimo stadijoje bei eksploatacijos priėmimo metu.
Kodėl verta įvertinti akustiką prieš perkant namą?
Naujos statybos ar rekonstrukcijos darbus reglamentuoja STR reglamentai. Akustikos testas prieš pirkimą padeda įvertinti gyventojų komfortą, sveikatą ir galimai reikalingus remonto darbus ateityje. Taip pat įvertinami įrenginių veiksmai (šildymo katilai, vėdinimo sistemų triukšmas). Planavimas leidžia tiksliai įvertinti remonto ir izoliacijos poreikį, o testų duomenys padeda derybose dėl kainos ar garantijų.
TECSOUND® - viskoelastinės garso izoliacijos membranos
TECSOUND® membrana veikia kaip plonas, tačiau labai efektyvus garso barjeras. Ji sugeria apie 45% girdimo triukšmo, o sunkios, plastiškos ir minkštos medžiagos dar labiau sustiprina efektą. Membrana gali būti tvirtinama tiesiogiai prie paviršiaus klijais, o kraštai turi būti užklijuoti su 5 cm persidengimu. Tam, kad ji veiktų efektyviai, reikia derinti su pluoštinėmis izoliacinėmis medžiagomis, pvz., mineraline vata ar akustiniu veltiniu.
TEC SOUND® SY70 ir SY70 GEO membranos ypač tinka vidaus pertvaroms, luboms, grindims ir net vamzdynams. SY70 GEO yra plonesnė, tik 3,5 mm storio, tačiau su dideliu masės efektu. Jos plotis sutampa su standartu - 1200 mm, tad montavimas yra paprastas ir greitas. Montavimas ant gipso kartono suteikia žemesnius dažnius uždavinius, nes iš karto sustiprina sistemos masę ir sumažina rezonansą.
Tecsound® FT ir 2FT - skirti sienų montažui su specialiais klijais, užtikrinančiais glaudų prilipimą ir mažus tarpelius tarp lėkščių. Lubose montavimas atliekamas su papildomais „grybais“ laikikliais, kad membrana nesileistų asmeniškai. Tecsound® montavimas yra paprastas ir galima patikėti namų savininkams, tačiau esant poreikiui - galima kreiptis į profesionalus.
Vidinių sienų garso izoliacija
Klausimas: Noriu rimto patarimo, kaip izoliuoti nuo triukšmo vidinių patalpų sieną? Kokią garso izoliacijos sistemą pasirinkti?
Vienas iš efektyvių sprendimų - naudoti teistines membranas su akmens vata, papildomą gipso kartono sluoksnį, bei sandarinimo juostas tarp karkaso ir plokščių. Aiškiai užpildytos ertmės ir mažiau standžių sprendimų jungčių žymiai pagerina garso izoliaciją. Akustinės plokštės tiek vidaus paviršiuose, tiek tarp sienos konstrukcijų slopina skleidžiamą triukšmą ir pagerina akustinį komfortą.
GARSO IZOLIACIJA - MEMBRANA 2023 04 01
Akustiniai matavimai ir teoriniai skaičiavimai rodo, kad papildomos sistemų dalys gali ženkliai pagerinti izoliaciją. Svarbu užtikrinti, kad pertvaros sujungimai būtų kuo labiau paslėpti nuo garso kelio ir kad plokštės užpildytų erdves už karkaso, o tarpai būtų užpildyti.
Į ką atkreipti dėmesį renkantis sprendimą?
- Pasirinkti plokštes su deklaruota garso sugertimi ir atitikimu STR normoms.
- Užtikrinti tinkamą masės ir laidumo balansą: didelė masė be pakankamo lankstumo gali būti mažiau efektyvi, o per plonas gali nesuteikti numatyto efekto.
- Užpildyti ertmes tarp karkaso - naudoti akmens vatos plokštes ar kitą garso slopinimo medžiagą, kad užpildytų visą erdę ir neliktų tarpų.
- Rūpintis sandarikliuose, tarpuose ir jungtyse, nes garso bangos lengvai prasisunkia pro mažus tarpus.
Matavimo nauda ir praktiniai patarimai
Akustinio komforto matavimai užtikrina, kad pastatas atitinka teisės aktų reikalavimus bei gyventojų poreikius. Jie padeda įvertinti, ar reikia papildomų investicijų į garso izoliaciją kišenėje, ir ar projektai atitinka tvarumo standartus. Matavimai taip pat leidžia įvertinti, ar galima pasiekti aukštesnį privataus garso lygį, sumažinant triukšmą.
Praktiškai svarbu užtikrinti, kad visos statybos darbų fazės - nuo karkaso montavimo iki galutinio užbaigimo - būtų įgyvendintos laikantis garso izoliacijos principų. Pageidautina atlikti matavimus dar prieš priimant pastatą, kad nekiltų vėlesnės remonto problemos ar ginčai dėl triukšmo.
