PVC šuliniai su kinetėmis gali būti renkami dviejų pagrindinių skersmenų: DN315 mm ir DN425 mm. Kinetė gaminama kaip monolitinis gaminys ir tiekiama su žiediniu sandarikliu, su suformuotu 1,5% dugno nuolydžiu. Šulinių komplektacijose dažnai būna kinetė su prabėga, stovas ir dangtis. Šią sistemą galima lengvai integruoti į privačių ar visuomeninių nuotekų bei drenažo tinklų dalis, nes ji užtikrina patikimą jungimą ir lengvą montavimą.
Montavimas ir pasiruošimas vietai
Prieš pradedant montuoti šulinius, pirmiausia tinkamai paruošiama tranšėja: šalinami visi dideli ir aštrūs akmenys, supilamas gruntas. Labai svarbu tinkamai paruošti pagrindą - jį sutankinti ir išlyginti. Šiuo atveju galima naudoti stambaus arba vidutinio stambumo smėlį, kurio frakcijos stambumas <20 mm. Šulinio dugnas pastatomas ant jau paruošto pagrindo ir įspaudžiamas taip, kad po juo neliktų tuščių ertmių. Šulinio dugnas nuvalomas, tuomet dugno vidus ir tarpinė sutepama specialiu montavimo tepalu. Tarpinė užmaunama ant pirmo šulinio stovo išorės žiedo, o pats stovas įstatomas į šulinio dugną. Montuojant ketaus šulinio dangtį su teleskopu, stovo viršus nupjaunamas per išorinį išgaubimą. Tarpinė įdedama į pirmą vidinį šulinio stovo žiedą (prieš tai sutepus stovo žiedą ir tarpinę specialiu montavimo tepalu) ir įstatomas ketinis šulinio dangtis su teleskopu. Ketinio dangčio teleskopas įleidžiamas į stovo vidų (mažiausiai 20 cm gylyje). Šie šuliniai nėra pritaikyti darbui jų viduje.
Dangčiai ir apkrovos zonos
Gatvėje, kur važiuoja sunkusis transportas, gali būti montuojami tik dideles apkrovas atlaikantys šulinių dangčiai (D400 klasės dangčiai). Ten, kur važiuoja automobiliai ne sunkesni nei 1,5 t, pakanka A15 klasės dangčių. Žaliose zonose ir vietose, kur nesusiduriama su apkrovimais, leistina naudoti polipropileno (PP) dangčius be apkrovos. Įvairiose situacijose dangčio pasirinkimas turi įtakos tiek patvarumui, tiek priežiūrai, todėl būtina atsižvelgti į transporto srautą ir grindų dangų.
Medžiagos ir konstrukcija

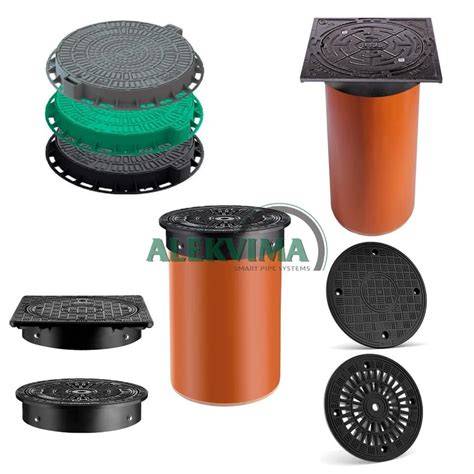

PVC šuliniai yra monolitiniai arba su gofruota išore, su dugno ir stovo konstrukcijomis. Pagrindinės sudedamosios dalys - šulinio stovas, šulinio dugnas ir dangčiai. Šulinio stovas gali būti DN315 mm arba DN425 mm, ilgiai nuo 1 iki 6 metrų. Ketiniai dangčiai su teleskopais atlaiko iki 40 tonų apkrovą, gali būti siūlomi aklini arba su grotelėmis. Plastikiniai dangčiai atlaiko iki 1,5 tonos apkrovą ir tvirtinami dviem varžtais prie šulinio stovo. Gofruotas vamzdis su guminiu sandarinimo žiedu jungiasi prie šulinėlio dugno per tarpinę, užtikrinant sandarumą. Vulkanizuotos tarpinės ir tarpinės komplektuojamos kartu su kinetėmis.
Pajungimai ir montavimo rekomendacijos
- Naudoti originalias tarpinės ir InSitu jungtis pajungiant vamzdžius prie šulinio stovo.
- Išgręžiama reikalingo skersmens skylė šulinio stove ir montuojama guminė InSitu jungtis.
- Jei jungiamas drenažo vamzdis, gali prireikti papildomo perėjimo iš drenažo vamzdžio į nuotekų vamzdį.
- Montuojant dangtį su tarpine, įsitikinti, kad tarpinė tvirtai įstatyta į griovelį.
- Dangtis turi būti tinkamai sutankintas su gruntimi aplink šulinį, ypač kai naudojami sunkiasvorio transporto apkrovas atlaikantys dangčiai.
- Jei šulinys naudojamas kaip rezervuaras, įvertinti grunto vandens įgeriamumą.
Techniniai duomenys ir kainos (pagrindiniai darbai)
Pateikti darbų sąrašai apima įvairių dydžių vamzdžių įrengimą, dviejų rūšių šulinių dangčius, po rezervo įrengimus bei kitus montavimo darbus. Nurodytos kainos (su PVM ir be PVM) bei vienetai yra pateikti lentelėje, kurioje matyti fiksuotas paslaugos mokestis, vamzdynų montavimo įkainiai uždaru ir atviru būdu, taip pat įvairios įvadų prijungimo darbų kainos. Tai leidžia įvertinti bendrą projekto sąmatą ir pasirinkti tinkamiausią sprendimą pagal poreikius.
| Darbo pavadinimas | Kaina su PVM (Eur) | Kaina be PVM (Eur) | Pastabos |
|---|---|---|---|
| Fiksuotas paslaugos mokestis* | -500,00 | 413,22 | Registruoti įrengimai |
| PE 100 RC PN10 D160 mm vamzdžiai (uždaru) | 125,00 | 103,30 | 2,0 m gylis |
| PE 100 RC PN10 D110 mm vamzdžiai (uždaru) | 125,00 | 103,30 | 2,0 m gylis |
| PE 100 RC PN10 DN50-DN32 vamzdžiai (uždaru) | 98,00 | 80,99 | 2,0 m gylis |
| Vandentiekio įvado prijungimas per balną | 100,00 | 82,64 | Be medžiagų |
| Vandentiekio įvado prijungimas per trišakį/keturšakį | 110,00 | 90,90 | DN63-DN110 |
| Vandentiekio vamzdyno praplovimas/dezinfekavimas | 2,50 | 2,07 | m2 arba daugiau |
| Požeminė kalaus ketaus sklendė DN50-DN300 | 785,00 | 648,76 | Teleskopinis prailginimo velenas |
GOFROTUOTO šulinių konstrukcijos ir pritaikymas
PVC gofruoti apžiūros šuliniai: privalumai ir panaudojimas. PVC gofruoti apžiūros šuliniai, pagaminti iš aukštos kokybės polipropileno (PP), yra neatskiriama šiuolaikinių kanalizacijos ir drenažo sistemų dalis. Jie skirti vamzdynų valymui ir patikrinimui, užtikrinant sistemos ilgaamžiškumą ir efektyvumą. Šie šuliniai pasižymi atsparumu agresyvioms aplinkoms: atsparūs agresyvioms nuotekoms ir temperatūros svyravimams. Trumpalaikė darbinė temperatūra gali siekti net iki 110°C. Mechaninis atsparumas: atsparūs mechaniniams smūgiams ir išlaiko savo plastines savybes net esant žemoms temperatūroms (-20°C). Lengvas montavimas ir transportavimas dėl mažo svorio. Šulinių konstrukcija apima šulinio stovo su gofruota išore, DN315 ir DN425 skersmenis, ilgius nuo 1 iki 6 metrų, dangčius, tarpinės, dugnus ir papildomus priedus. Šių šulinių dėka galima pasiekti paprastą, greitą ir ilgaamžį saugų prijungimą prie lietaus vandens ir drenažo sistemų.
Pasirinkimo ir montavimo sprendimai
Pasirinkus tinkamą šulinio komplektaciją svarbu įvertinti situaciją: ar reikia pratekėjimo, ar reikia rezervuaro be pratekėjimo, ar reikia didelio apkrovos atsparumo, ar reikia lengvų plastiko dangčių. Mūsų asortimente rasite dviejų pagrindinių tipų PVC šulinių sistemas: 315 mm ir 425 mm skersmens. Jei dugnas nenaudojamas, šulinys gali veikti kaip rezervuaras su vandens infiltracija į gruntą. Daug detalių apie pajungimo sprendimus pateikiama vadovėliuose „WAVIN TEGRA 1000“ ir pan. Vietoje tinkamiems sprendimams siūlomi InSitu jungtys, tarpinės ir įvairūs perėjimai.
PVC šulinių sistemų montavimas dažnai vyksta tokia tvarka: išlyginamas smėlio sluoksnis, šulinio dugnas, tarpinės, kinetė, dangtis. Transporto apkrova su dangčiu perduodama į gruntą, o ne į plastikinį gofruotą vamzdį, todėl būtina užtikrinti tinkamą dangčio konstrukciją. Taip pat svarbu pasirinkti dangčius, galinčius atlaikyti planuojamą transporto srautą.
Kaip įsirengti savo šulinį su kūju ir gauti nemokamą vandenį iš elektros tinklo
Mūsų nuorodos teigia, kad gofruoti šuliniai gali būti naudojami kur projektuojamos nuotekų ir drenažo sistemos ir atsižvelgiant į vietos apkrovą užtikrina ilgalaikį patikimumą. Pacituota informacija taip pat apima nuorodas į tarpines, jungtis ir papildomus perėjimus, kurie būtini montavimo darbams atlikti.
Papildomi patarimai dėl įrengimo
- Naudoti specialias InSitu jungtis pajungiant vamzdžius prie šulinio stovo.
- Aplink šulinį užpildyti smėliu nuosekliai, prisitaikant prie grunto tankio.
- Įvertinti grunto drėgnumą ir apkrovas, kai naudojami sunkiasvorių transporto apkrovas atlaikantys dangčiai.
- Dangtį reikalinga pasirinkti pagal išorinį užterštumą."
