Garso izoliacija - atitvaros gebėjimas apsaugoti nuo triukšmo. Atitvarų iš gipso kartono plokščių atveju garso izoliacija yra tapatinama su apsauga nuo oru sklindančio triukšmo. RW - svertinis garso izoliacijos rodiklis išreiškiamas [dB]. Rodiklis naudojamas bendram atitvaros įvertinimui, taikomas daugumos ES valstybių reikalavimuose. Vertė gaunama atliekant atitvaros tyrimą laboratorijoje. RA,1 - garso izoliacijos vertinimo rodiklis, kuris įvertina spektro pataisos sandas C (RA,1 = RW + C), išreiškiamas [dB]. Vertė gaunama atliekant atitvaros laboratorinį tyrimą. RA,2 - garso izoliacijos vertinimo rodiklis, kuris įvertina spektro pataisos sandas Ctr (RA,2 = RW + Ctr), išreiškiamą [dB]. Vertė gaunama atliekant atitvaros tyrimus laboratorijoje. Rodiklis RA,1,R - Rodiklis nurodomas sumažinant garso izoliacijos vertinimo koeficientą RA,1 įvertinant netikslumams (RA,1,R = RA,1 - 2 dB). R’A,1 - tariamasis garso izoliacijos R` rodiklis, kuris įvertina spektro pataisos sandas C. Rodiklis R`A,1 apibūdina atitvaros garso izoliaciją nuo oru sklindančių vidutinių ir aukštų dažnių garsų, pasiekiamą esant tam tikroms panaudojimo sąlygoms. R`A,1 įvertina šoninį garso perdavimo koeficientą K. Rodiklio vertė gaunama atliekant natūrinį bandymą arba apskaičiuojant. K - apylankinis garso perdavimas per besiribojančias atitvaras (lubas, gretimas sienas). K pataisa priklauso nuo pertvaros geometrijos, jos sujungimo su gretimomis atitvaromis būdo bei rūšies.
Triukšmas yra vienas didžiausių šių laikų streso veiksnių. Nesvarbu, ar tai eismas, kaimynai ar statybų darbai - nuolatinis triukšmo poveikis ne tik mažina gyvenimo kokybę, bet ir gali neigiamai paveikti sveikatą. Tačiau į ką reikėtų atkreipti dėmesį renkantis tokius langus? Ar verta juos montuoti ir vėliau? Triukšmas dažnai veikia nepastebimai, tačiau ilgalaikį poveikį kūnui ir psichikai. Jau esant maždaug 55 decibelų pastoviam triukšmo lygiui - pavyzdžiui, šalia intensyvaus eismo gatvės - organizmo poilsis gali būti sutrikdytas. Ypač miestuose ar šalia judrių kelių gera garso izoliacija nėra prabanga - tai investicija į sveikatą ir gyvenimo kokybę. Tinkamų langų pasirinkimas labai priklauso nuo triukšmo lygio aplinkoje.
Pirmasis žingsnis - objektyviai įvertinti vietos sąlygas: ramūs gyvenamieji rajonai dažniausiai nereikalauja aukšto garso izoliacijos lygio. Pagrindinės ar tranzitinės gatvės reikalauja vidutinio garso slopinimo langų. Artumas geležinkeliui ar oro uostui lemia poreikį rinktis aukščiausios garso izoliacijos klasės langus. Pagrindinis rodiklis yra svertinis garso izoliacijos rodiklis (RW), matuojamas decibelais (dB). Šiuolaikiniai garso izoliaciniai stiklo paketai gaminami iš kelių skirtingo storio stiklo lakštų, specialių laminuotų sluoksnių ir izoliuotų rėmų profilių, kurie efektyviai slopina garso bangas. Daugeliu gyvenamųjų atvejų pakanka 3 arba 4 garso izoliacijos klasės. Net ir nekeičiant visų langų, dažnai galima pastebimai pagerinti garso izoliaciją.
Pagal reglamentą, garso izoliacijos klasės yra skirstomos nuo A iki E, kur A klasė reiškia aukščiausią akustinės izoliacijos lygį, o E klasė - žemiausią. Šios klasės nustatomos pagal dviejų pagrindinių parametrų matavimus: oro garso izoliacijos indeksas (Rw) ir smūgio garso izoliacijos indeksas (L’n,w). Kuo didesnė Rw, tuo geresnė oro garso izoliacija. Kuo mažesnė L’n,w, tuo geresnė smūgio garso izoliacija. Garso klasių charakteristikos: A klasė (Rw ≥ 60 dB, L’n,w ≤ 48 dB), B klasė (Rw 55-59 dB, L’n,w 49-53 dB), C klasė (Rw 50-54 dB, L’n,w 54-58 dB), D klasė (Rw 45-49 dB, L’n,w 59-63 dB), E klasė (Rw < 45 dB, L’n,w > 63 dB).
Garso izoliacija gali būti užtikrinama įvairiais būdais: sienų ir grindų izoliacija, langų ir durų sandarinimas, triukšmo slopintuvai, tinkamai suplanuota pastato architektūra. Šiuo metu galiojančiuose teisės aktuose numatoma, kad rekonstruojant ar kapitališkai remontuojant pastatus, garso izoliacijos lygis negali būti blogesnis nei prieš renovaciją. Lietuvos statybos reglamentai STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo“ nustato, kad naujai projektuojami daugiabučiai turi atitikti ne žemesnę nei C garso izoliacijos klasę.
Siekiant išsaugoti žmogaus akustinį komfortą, svarbu suprasti, kad Rw ir L’n,w matavimai yra skirtingose sąlygose: laboratorijoje (Rw) ir statybinėje/realioje aplinkoje (R’w). R’w dažnai gali būti 4-8 dB prastesnė už laboratorinę Rw. Tai atspindi realaus pastato konstrukcijų ir jungčių įtaką garso srautams.

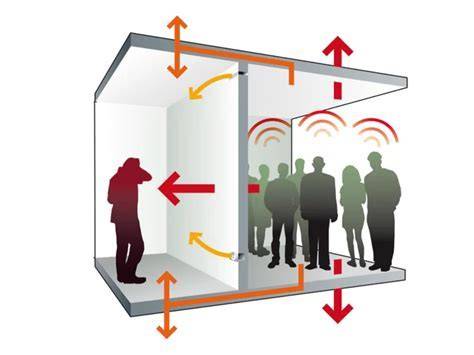

Triukšmo šaltiniai ir sprendimai: iš už sienos sklindančio kaimynų triukšmo galima montuoti sienos apkalas; iš viršuje esančio triukšmo - įrengti gipso kartono lubų su mineralinės vatos sluoksniu; aplinkos ar lietaus lašų sukelto triukšmo sklidimui palėpėje - garso izoliacinės lubos su pakabomis ir Blue arba Silentboard plokštėmis; neizoliuota palėpė - papildomi apkalos sluoksniai. Garsą izoliuojančių pertvarų efektyvumas priklauso nuo masės, ertmės užpildymo, tarpinio sluoksnio ir erdvės geometrijos.
- Gipso kartono pertvara - naudojami Blue arba Silentboard plokštės, didesnė masė ir ertmės užpildymas prisideda prie didesnio Rw.
- Konstrukcijų masė ir ertmių užpildymas - užtikrina ΔRw iki 25 dB arba daugiau priklausomai nuo sprendimo.
- Liejamų grindų ir bepakabių lubų derinys - gerina smūginės garso izoliaciją (Ln,w).
- Be pakabinių lubų optional - maksimalus garso izoliacijos laipsnis.

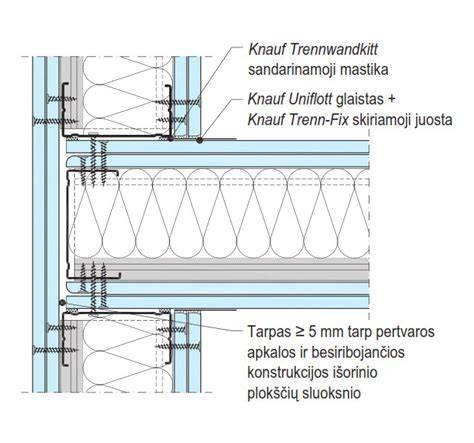

Knauf sprendimai: sausosios statybos plokštės ir sistemų komplektai įvertinti laboratorinėmis sąlygomis. Svarbu žinoti, kad ore sklindančio garso izoliacija skirstoma į laboratorinę (Rw) ir statybinę (R’w). Statybinė R’w dažnai 4-8 dB žemesnė už laboratorinę Rw. Knauf siūlo įvairias sistemas: iš dabartinių sienų apkalų, įrengimo galimybes šiuolaikinėse konstrukcijose, ir papildomus sprendimus dėl lubų, tarpinių sluoksnių bei izoliacijų.
EN ISO 16283 standartų serija reglamentuoja oro garso izoliaciją (EN ISO 16283-1, -2, -3) ir smūgio garso izoliaciją bei fasado elementų garso izoliaciją. Tiksliausią metodą naudoja garsiakalbis kaip dirbtinis garso šaltinis, tačiau visuotiniai metodai naudoja realų išorės triukšmą ar srautą kaip šaltinį. Šie standartai sąlygoja procedūras ir klasifikavimo sistemas, kuriose dažnio diapazonas nuo 50 Hz iki 5000 Hz yra apibrėžtas tam tikroms patalpoms ir tūriams.
Įgyvendinant projektus, reikia atsižvelgti į vidinių atitvarų garso izoliacijos vertes (R′w) ir jų tikslinimą laboratorinėje sąlyje, kad realiame pastate jas būtų galima pasiekti. Laboratorinės vertės Dn,f,w ir EN ISO 10140 metodai gali būti taikomi vertinant konkrečias fasado arba vidaus konstrukcijas. Tarp daugybės bandymų ir matavimų mūsų įmonė teikia pastatų ir konstrukcinių elementų garso izoliacijos ploto matavimo paslaugas pagal EN ISO 16283 standartą.
Kokią įtaką garso izoliacijai daro interjeras? Kiekvienas žmogus reaguoja į garsą skirtingai. Tai priklauso nuo konteksto: privataus vakarėlio muzika gali būti maloni, o ta pati muzika - gretimame miegamajame gali būti suvokiama kaip triukšmas. Potencialūs užsakovai vis dažniau vertina ne tik plotus ar kambarių skaičių, bet ir garso izoliacijos lygį bei akustiką. Projektų vystytojai keliami aukštesni garso izoliacijos ir akustikos reikalavimai, nei nustato normos.
Namai, kuriuose tylu ir patogu, tampa vertinga erdve tiek gyventojams, tiek investuotojams. Tavo namai - tylos ir akustinio komforto zona, kur kviečiate draugus, kur jausitės saugūs, ir kur visada malonu sugrįžti. Tai vieta, kurioje nėra pašalinių garsų trukdžių.
Garsą izoliuojančių pertvarų savybės palyginimas parodo, kad padidinus sienos ar lubų garo izoliaciją nuo 6 iki 10 dB, sklindačius garsus girdi dvigubai tyliau. Aprašomos skirtingos pertvarų konstrukcijos: gipso kartono pertvara, masyvi siena, W112/W111 pertvaros su įvairiomis plokštėmis (Blue, Silentboard), bei jų garso izoliacijos charakteristikos (Rw).
| Konstrukcija | Svoris | Garso izoliacija (Rw) | Pastaba |
|---|---|---|---|
| Masyvi siena su Silentboard plokštėmis | ~122 kg/m² | Rw = 42 dB | Storas, masyvus sprendimas |
| Metalinio karkaso pertvara W111 | - | Rw = 59 dB | Gipso kartono plokštė Silentboard |
| Gipso kartono plokštė Blue - Rw: 71 dB | - | Rw = 71 dB | Garsą efektyviai slopinanti plokštė |
| Blue/Silentboard mišrios plokštės | - | Rw: 59-71 dB | Pagal poreikį |
Be šių sprendimų, įprastai reikia įvertinti tarpus tarp perdangos ir pakabinamų lubų (mažiausiai 40 mm ertmės, užpildytos izoliaciniu sluoksniu). Pakabinamų lubų sandarumas yra būtinas gero garso izoliacijos sąlyga: siūlių ir jungčių užglaistymai, užsandarinti įvado angos. Taip pat rekomenduojama, esant reikalavimams, naudoti apšvietimo ir vėdinimo sistemas su papildoma garso izoliacija.
Gipso kartono pertvaros pranašumai: jų konstrukcija suteikia galimybes naudotis skirtingais plokščių tipais (Blue, Silentboard) ir plėsti erdvę, o tuo pačiu užtikrina aukštą garso izoliaciją. Svarbu, kad yra laboratoriniai įrodymai: „NORSONIC“ įranga ir NOR 104 matavimai patvirtina garso izoliacijos pagerėjimą naudojant Blue ir Silentboard plokštes. Įvertinant praktinį taikymą, svarbu suprasti, kad iš vidaus pertvaros konstrukcijų garso izoliacija gali būti didesnė už lauko garso izoliaciją, jei tinkamai įrengiama izoliacija ir tarpinės sluoksnių sistema.
Galutinis tikslas - pasiekti aukštą akustinį komfortą ir tuo pačiu išlaikyti ekonomiškumą bei funkcionalumą. Mūsų siūlomi sprendimai padeda taupyti laiką ir išlaidas statybos procesuose, leidžia pasiekti aukštus akustinius standartus ir kurti komfortišką bei sveiką gyvenamąją aplinką.
EN ISO 16283 serijos standartų tikslas - užtikrinti, kad garso izoliacija būtų tiksliai įvertinta, palyginama ir pritaikyta realioms sąlygoms.tags: #normine #garso #izoliacija
