Tuštuminės (kiaurymėtos) gelžbetoninės perdangos plokštės - efektyvus ir greitas sprendimas perdangoms gyvenamuosiuose, administraciniuose ir pramoniniuose pastatuose. Šioje apžvalgoje aptariame naudotų plokščių specifikacijas, ilgius, transportavimo galimybes, montavimo ypatybes ir susijusias statybines medžiagas bei paslaugas, remdamiesi pateikta informacija apie rinkoje siūlomus sprendimus.
Plokščių tipai ir matmenys

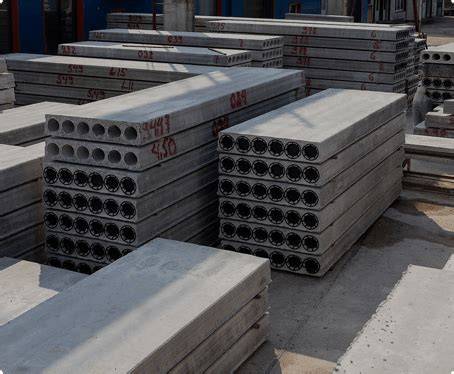

Tuštuminės perdengimo plokštės yra gaminamos 200, 220, 265, 300, 320, 400, 500 mm aukščio tipais (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50). Standartinis gelžbetoninės plokštės plotis yra 1200 mm.
Plokščių ilgis gali siekti iki 15 m arba iki 17 m priklausomai nuo gamintojo ir pasiūlos: "Ekstruzinės perdengimo plokštės iki 15 m ilgio" ir "Tuštuminės perdengimo plokštės iki 17 m ilgio" minimos skelbimų sąrašuose. AB „AKSA“ gamina kiaurymėtas plokštes pagal užsakovo pateiktus aukštų planus, o gelžbetoninių plokščių ilgis gali būti parenkamas pagal užsakymą.
Gamybos ir techninės savybės
Plokščių gamyboje dažniausiai naudojamas technologinis betonas C40/50 arba C50/60 klasės (C40/50-XC3-XF1 arba C50/60-XC4-XF2). Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (pvz., 80 m Kauno gamykloje, 110 m Visagino gamykloje), o plokštės vėliau supjaustomos pagal pageidaujamą ilgį.
Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai jau daugiau nei 50 metų visame pasaulyje. Šių plokščių populiarumą lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
Standartai, sertifikatai ir kokybė
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC).
Montavimo ypatumai ir aksesuarai
Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“.
Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Naudotų plokščių transportavimas ir paslaugos

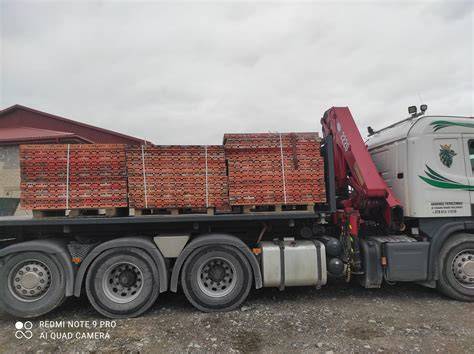

Pervežimo paslaugas užtikrina sunkvežimiai su kranais/manipuliatoriais: gabename krovinius sunkvežimiu iki 13,5 t, kranas 10 m su distanciniu valdymu, kėlimo galia iki 3 tonų. Platforma 2,45 x 7,7 m leidžia pervežti virš 8 metrų krovinius. Iškrauname fūras, atliekame montavimo darbus, išrašome sąskaitas faktūras.
Užsakymą pilnais vilkikais pristatysime nemokamai bet kur visoje Lietuvoje (išskyrus Neringos savivaldybę) - tai pabrėžia logistines galimybes ir pritaikomumą didesniems projektams. Ką pakelsim - tą atvešim!
Rinkos pasiūla, akcijos ir susijusios medžiagos
Rinkoje siūlomi ne tik plokščių tipai, bet ir gausi susijusių statybinių medžiagų pasiūla: sienų blokeliai (Arko, Silroc, Roclite, Bauroc, Kerapor, Porotherm), pamatai, klinkerinės plytos, trinkelės, šiltinimo medžiagos (polistirolas, akmens vata Paroc, Rockwool, mineralinė vata Essentia), stogo dangos medžiagos, stogo langai, sandarinimo ir klijų mišiniai (Mitto, Simmix, Atlas ir kt.).
Skelbimuose matomos akcijos: pavyzdžiui, pirk pilną (24 t) vilkiką ARKO blokų palečių ir gauk už kiekvieną paletę silikatinių blokelių klijų MITTO C530 po 1 maišą už 29 Eur; didesniems kiekiams taikomos nuolaidos. Sertifikuoti pamatų blokai ir blokeliai dažnai reklamuojami kartu su perdangos plokštėmis.
Techninės rekomendacijos projektuojant perdangas
Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal gamintojo sudarytas laikomųjų galių lenteles.
Jei apkrovos schema skiriasi nuo įprastinės, reikia atlikti papildomus skaičiavimus ir galbūt užsakyti plokštes pagal individualų projektą. Plokščių pjaustymas gali būti atliekamas išilgai arba pjaunant ne mažesniu nei 45° kampu.
Kada verta rinktis naudotas plokštes?
- Jeigu siekiama sumažinti statybų kaštus be reikšmingo kompromiso dėl konstrukcinio patikimumo (patikrintos naudotos plokštės gali būti ekonomiškas sprendimas).
- Kai reikia greito sprendimo laikant omenyje spartų surinkimą ir mažesnius apdailos darbus dėl lygios apatinės plokščių briaunos.
- Jeigu yra galimybė užsakyti papildomas paslaugas: transportavimą su kranu, montavimą, pjaustymą pagal užsakymą.
Praktiniai patarimai perkant ir montuojant naudotas plokštes
- Patikrinkite plokščių sertifikatus, gamintojų nurodymus ir ankstesnės eksploatacijos sąlygas.
- Įvertinkite ilgio ir aukščio reikalavimus bei atitinkančią laikomąją galią pagal skaičiavimus (kN/m2).
- Pasirūpinkite tinkamu transportavimu: platforma, kranas su reikiama kelimo galia ir atitinkamais griebtuvais.
- Užsisakykite montavimo paslaugas ir konsultacijas - profesionalus montavimas sumažina riziką ir užtikrina plokščių ilgaamžiškumą.
- Jei reikia, užsakykite pakėlimo kilpas ar specialius griebtuvus iš gamintojo už papildomą mokestį.
Lentelė: dažniausiai sutinkami plokščių aukščiai ir galimi panaudojimo atvejai
| Aukštis (mm) | Tipas | Dažnas panaudojimas |
|---|---|---|
| 200 | HCS20 | Lengvesnės apkrovos gyvenamieji pastatai, pertvaros |
| 220 | HCS22 | Mažesnės apkrovos gyvenamieji ir administraciniai pastatai |
| 265-300 | HCS27 / HCS30 | Standartinės gyvenamųjų namų ir viešųjų pastatų perdangos |
| 320-400 | HCS32 / HCS40 | Didelio našumo zonos, pramoniniai pastatai |
| 500 | HCS50 | Didelės apkrovos vietos, specifiniai inžineriniai sprendimai |
Basin Wrench - Faucet and Sink Installer 2021
Susijusios paslaugos ir prekių tiekėjai
Paslaugas teikia tiek mažesni miestų tiekėjai (Vilniaus r., Rokiškio r., Šilalės r., Klaipėdos m., Kauno r.), tiek didesnės gamyklos (pvz., AB „AKSA“, Betonika). Be perdangos plokščių, tiekėjai siūlo mūrinius blokelius (Arko, Silroc, Roclite, Bauroc ir kt.), šiltinimo medžiagas, stogo dangas, trinkeles, klijus Mitto, Simmix, Atlas ir kt. Daugelyje skelbimų nurodoma galimybė pristatyti pilnus vilkikus ir suteikti nuolaidas didesniems kiekiams.
Svarbu pasirinkti tiekėją, kuris gali pateikti techninę dokumentaciją, pristatyti plokštes su tinkamais griebtuvais ir suteikti montavimo paramą arba rekomenduoti patikimus montuotojus. Taip pat verta pasidomėti papildomomis galimybėmis: plokščių pjaustymu, pakėlimo kilpų gamyba, užsakymu pagal individualius užsakymus.
Ar verta rinktis naudotas plokštes?
Naudotos plokštės gali būti ekonomiškas sprendimas, jeigu jos techniškai tinkamos, turi aiškią kilmę ir yra atlikti reikalingi patikrinimai. Esant galimybei, verta rinktis sertifikuotas plokštes arba patikimos gamybos ekstruzines plokštes, kurios gaminamos automatizuotose linijose, armuotos įtempiamais lynais ir pagamintos iš aukštos klasės betono.
Renkantis plokštes, svarbu įvertinti visą logistikos ir montavimo grandinę: nuo gamintojo iki montuotojų, kad statybos darbai vyktų sklandžiai ir saugiai.
