Nuoširdžiai siekiame suteikti jums išsamiausią informaciją apie perdangų plokščių standartus ir jų taikymą statybose. Šiame straipsnyje gilinsimės į įvairius perdangų tipus, jų technines charakteristikas, montavimo ypatumus ir atitiktį norminiams reikalavimams, kad galėtumėte priimti informuotus sprendimus savo statybos projektuose.
Bendroji informacija apie perdangų plokštes
Perdangos plokštės yra esminis statybinis elementas, naudojamas grindims ir luboms įrengti. Jos gali būti gaminamos iš įvairių medžiagų, tačiau vis populiaresnės tampa kiaurymėtosios įtemptojo gelžbetonio plokštės. Šios plokštės yra standžios, pasižymi ekonomišku skerspjūviu ir siūlo daugybę privalumų.
Šiuolaikinėje statyboje paprastas perdangos plokštes vis dažniau keičia kiaurymėtosios perdangos plokštės. Dėl konstrukcijose esančių angų šios plokštės puikiai izoliuoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei. Kiaurymėtosios perdangos plokštės taip pat užsitarnavo populiarumą dėl plataus matmenų pasirinkimo ir galimybės pritaikyti jas užsakovo poreikiams. Jei tarp gamintojo siūlomų perdangos plokščių pasiūlos nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius.
Populiariausi gaminiai ir technologijos
Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Be 600 mm pločio plokščių, gamintojai siūlo ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokštę. Armuojant perdangas iškarto yra suteikiamos tam tikros laikančiosios savybės.
Įtemptojo gelžbetonio kiaurymėtosios plokštės yra gaminamos Lietuvoje ir naudojamos perdangų bei stogų įrengimui. Standartiniai ilgiai siekia nuo 2,7 iki 12 metrų, tačiau tiekiamos ir nestandartinių išmatavimų plokštės pagal kliento brėžinius. Plokščių montavimui nemokamai suteikiami griebtuvai.
Plokštės gaminamos iš C 45/55 ar C 50/60 klasės betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Plokščių armavimui naudojami tik sertifikuoti ir CE ženklinimą turintys septynių vijų lynai, kurių skersmuo - 9,3 ar 12,5 mm. Standartinis plokštės atsparumas ugniai yra 60 minučių, tačiau priklausomai nuo skerspjūvių ir apsauginio betono sluoksnio storio jis gali būti padidintas iki 90 ar 120 minučių. Įtemptojo gelžbetonio plokštės pasižymi geromis garsą izoliuojančiomis savybėmis.

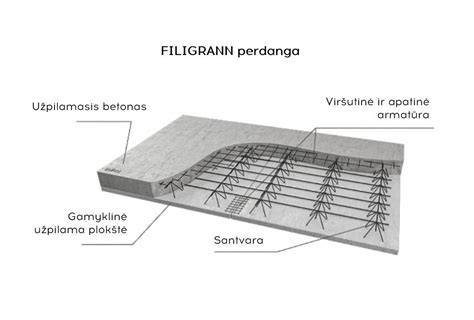

"Leier - Panel" sistemos perdanga yra gelžbetoninė, suprojektuota pagal konkretaus projekto reikalavimus. Susideda iš plačių surenkamųjų plokščių „Leier - Panel“, kuris yra „betoninis armatūros pagrindas“, gaminamas iš surenkamųjų konstrukcijų ir išlieto statinio viršutinio betono sluoksnio. Abu perdangos sluoksniai sudaro vientisą konstrukciją dėl perdangoje sumontuotų sijų ir surenkamųjų konstrukcijų pločio, užtikrinant visišką jų sąveiką ir perdangos vientisumą.
Vientisų perdangų, sudarytų iš „Leier - Panel“ plokščių, storis siekia nuo 18 iki 28 cm., ir priklauso nuo viršutinio betono sluoksnio. Dėl kintamo perdangos storio galima visiškai išnaudoti konstrukcinės perdangos keliamąją galią pagal projektinius reikalavimus , t. y. visą perdangos plotį ir nustatytas apkrovas. Perdangos paviršius yra lygus, todėl nebereikia naudoti apdailos tinko.
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį, o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos.
Standartai ir techniniai reikalavimai
Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdangą, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančiąsias savybes. Kanalizacijos ir vetiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai per perdangą.
Statybos produktų sertifikavimo centre gaminiai yra sertifikuoti ir atitinka ES keliamus reikalavimus. Naujo tipo ekstruzinės plokštės plotis yra 1200 mm, tačiau plokštė gali būti pjaustoma išilgai į mažesnio pločio juostas, taip pat plokščių galus galima pjauti išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.

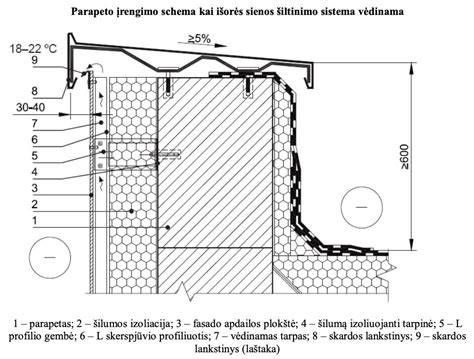

Stogai turi atitikti esminius statinio reikalavimus, įskaitant priešgaisrinę saugą, aplinkos apsaugą, garso izoliaciją, šilumos izoliaciją ir cheminį atsparumą. Taip pat svarbu užtikrinti, kad nuo stogo būtų saugiai nuvedamas vanduo, o konstrukcijos būtų apsaugotos nuo išorinio lietaus ir sniego poveikio. Svarbu: Stogų konstrukcijoms leidžiama naudoti tik nustatyta tvarka sertifikuotus statybos produktus.
Reikalavimai pagrindinėms dalims
- Nuo atmosferos poveikių neapsaugotų betoninių ir gelžbetoninių statybos produktų atsparumas tūriniam šaldymui turi būti ne mažesnis kaip FRE 200.
- Bituminių ir kitų mastikų atsparumas temperatūrai turi būti ne mažesnis kaip 75 °C.
- Hidroizoliacinei dangai ir garus izoliuojančiam sluoksniui paviršiai turi būti lygūs, švarūs ir sausi, ištrupėjimai ir plyšiai turi būti užtaisyti.
- Tarp hidroizoliacinės dangos betoninio pakloto ir vertikalių paviršių turi būti palikti ne mažesnio kaip 20 mm pločio deformaciniai tarpai.
- Termoizoliacinių statybos produktų mechaninis atsparumas turi būti parinktas įvertinus galimą apkrovų poveikį.
- Visi stogo konstrukcijoms gaminti naudojami metalo ir skardos elementai turi būti iš korozijai atsparių statybos produktų.
Reikalavimai garus izoliuojantiems sluoksniams ir deformacinėms siūlėms
Garus izoliuojantis sluoksnis turi būti įrengtas taip, kad stogo konstrukcijose nesikauptų drėgmė. Stoguose virš šildomų patalpų garus izoliuojantis sluoksnis turi būti įrengtas vidinėje termoizoliacinio sluoksnio pusėje. Garus izoliuojančiam sluoksniui panaudotų statybos produktų sujungimai turi būti suklijuoti, tarpusavyje sulydyti arba kitu būdu užsandarinti.
Deformacinės siūlės turi būti atitrauktos nuo sienų, parapetų ir kitų virš stogo išsikišusių pastato dalių ne mažiau kaip 500 mm. Deformacinių siūlių išdėstymo intervalai turi būti tokie, kad užtikrintų hidroizoliacinės dangos sandarumą ir jos atsparumą irimui dėl deformacinių reiškinių.
Projektavimo ir apkrovų skaičiavimas
Monolitinę gelžbetoninę perdangos plokštę veikia nuolatinė ir kintamoji apkrovos. Nuolatinę apkrovą sudaro grindų svoris ir pačios plokštės savasis svoris. Kintamąją apkrovą sudaro naudojimo apkrova, kuri priklauso nuo patalpų paskirties.
Nuolatinės charakteristinės apkrovos į plokštės ploto vienetą reikšmė apskaičiuojama konstrukcijos medžiagos vienetinį svorį padauginus iš sluoksnio storio p = γ · t. Skaičiučtinės nuolatinės apkrovos į ploto vienetą gaunamos charakteristines apkrovas padauginus iš dalinio patikimumo koeficiento γG. Naudojimo charakteristinės apkrovos pateikiamos kursinio darbo užduotyje arba pasirenkamos pagal STR 2.05.04:2003 „Poveikiai ir apkrovos“ ar LST EN 1991-11:2004 „Eurokodas 1. Poveikiai konstrukcijoms“.
Plokštės apskaičiuojamos įvertinant skaičiuojamąsias apkrovas į ilgio vienetą, kurios gaunamos skaičiuotines apkrovas į ploto vienetą padauginus iš skaičiuojamos plokštės pločio. Dažniausiai šis plotis prilyginamas 1 m. Supaprastinant skaičiavimus, kursiniame darbe plokštės įrąžos apskaičiuojamos nuo suminės (nuolatinės ir kintamos - naudojimo) apkrovos. Projektiniams skaičiavimams atlikti naudojamos didžiausios galimos pavojingiausių pjūvių įrąžos.
Lenkimo momentai ir persiskirstymas
Plokštės skaičiuojamosios įrąžos gali būti nustatomos įvertinant jų persiskirstymą dėl plastinių šarnyrų atsiradimo. Plastiniai šarnyrai atsiranda didžiausio lenkimo momento pjūvyje. Tokie pjūviai yra plokštės atramose, t. y. ties sijomis. Atsiradus plastiniam šarnyrui, dalinai mažėja lenkimo momentas atramoje, tačiau kartu didėja lenkimo momentas tarpatramyje.
Dėl plastinio šarnyro atraminis lenkimo momentas, kai armuojama dideliu plastiškumu pasižyminčia armatūra, gali sumažėti iki 30 proc. Įvertinant plastinio šarnyro susidarymą ir atraminio lenkimo momento sumažėjimą, būtina atsižvelgti į santykinį gniuždomos zonos aukštį, kadangi nuo jo priklauso plastinis skerspjūvio darbas.
Montavimo ypatumai ir rekomendacijos
Paviršiaus, ant kurio planuojama montuoti perdangos plokštes, lygumas yra bene pagrindinis tinkamai atliktų perdangos plokštės montavimo darbų garantas. Jei paviršius nėra lygus, būtina naudoti plastiko arba metalo lyginimo plokšteles (tarpiklius). Rekomenduojama, kad tarpikliai būtų ne žemesni nei 15 mm, tam, kad po atramine plokšte galėtų nutekėti skiedinys.
Iškrovimas ir montavimas turi būti atliekamas statybiniu kranu su kėlimo traversa (kėlimo įrengimas su sija ir dviem kėlimo griebtuvais). Kėlimo griebtuvai prie perdangos turi būti tvirtinami taip, kad išsikišę perdangos galai nebūtų ilgesni nei 0,5 metro. Griebtuvai turi būti prikabinami itin atidžiai, apimti visą plokštės plotį bei būtina naudoti ir apsaugines grandines.
Išlyginus paviršių, ant kurio bus montuojama plokštė, ir kėlimo traversos pagalba plokštę tiksliai nustačius į jai skirtą vietą, prieš atkabinant apsaugines grandines, būtina patikrinti kiaurymėtosios perdangos plokštės padėtį. Tarpai tarp plokščių ir plokščių galai prie atramų betonuojami smulkiagrūdžiu betonu. Dažniausiai tam naudojamas C25 ir C30 klasės betonas. Betono užpildų skersmuo negali būti didesnis nei 8 mm. Atliekant šiuos darbus labai svarbu, kad betonas nepatektų į kiaurymėtųjų plokščių angas.
How to Install Wall Mount Concealed Shower Faucet? LINLI Installation Guides
Dėl skirtingų plokščių ilgių, transportavimo ir kitų veiksnių atsiradę plokščių išlinkimai turi būti išlyginami, kai jie yra didesni nei 8 mm. Išlyginimas gali būti atliekamas pakeliant žemiausiai esančią perdangos plokštę arba spaudžiant esančią aukščiausiai. Pirmuoju atveju perdanga pastatoma ant statramsčių ir paliekama ant jų kol pilnai sukietėja siūlės.
Kaip matyti brėžinyje, ant išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai. Montuojant perdangas būtina atkreipti dėmesį, kad visos perdangos būtų dedamos lygiai, perdangų sandūroje dideli grioveliai turi sutapti su mažais, kaip parodyta brėžinyje. Užbaigus perdangų montavimą, į siūles ir perdangos galus sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu suformuojamas monolitinis sutvirtinimo žiedas, kuris sustiprina bauroc perdangos panelės kaip vientisą ir tvirtą konstrukciją. Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas.
Perdangų tipai, palyginimas ir praktiniai pasirinkimai
Perdangos tipų pasirinkimas priklauso nuo pastato konstrukcijos ir paskirties, o taip pat ir nuo apkrovos lygio. Pagal naudojimo būdą perdangos skirstomos į sijines ir plokštines. Pagal išdėstymą perdangos skirstomos į tarpaukštines, pastogines, cokolines ir apatines.
Monolitinės gelžbetoninės perdangos įrengiamos tuo atveju, jeigu veikia stiprios, dinaminės apkrovos (pvz. visuomeniniuose ar gamybiniuose pastatuose). Taip pat monolitinės konstrukcijos reikalingos tada, kai būtent perdangos užtikrina pastato erdvinį standumą, kai pastatas turi tokią sudėtingą formą, kad tipinės surenkamųjų perdangų konstrukcijos negali būti panaudotos.
Medinę perdangą galima montuoti tuomet, kai namas yra vieno aukšto, o perdanga yra tik tarp gyvenamosios namo dalies ir stogo. Medinė perdanga populiari dėl to, kad ji sąlyginai pigi. Tačiau medinės perdangos minusai: sąlyginai prasta garso izoliacija ir sudėtingesnis šildomų grindų įrengimas.
Surenkamos gelžbetoninės perdangos (pvz. „Teriva“) pasižymi greitu montavimo greičiu, mažesniu svoriu, geresnėmis šilumos ir garso izoliacinėmis savybėmis bei galimais ilgiais nuo 1,8 m iki 8,6 m. Sunkiausia monolitinė perdanga, lengvesnė PTK, o surenkamos „Teriva" perdangos 1 kv. m sveria apie 260 kg.
| Perdangos tipas | Svoris (kg/m²) | Šilumos izoliacija (m²K/W) |
|---|---|---|
| Monolitinė | Didžiausias (priklauso nuo storio) | Priklauso nuo storio ir izoliacijos |
| PTK | Apie 380 | - |
| „Teriva“ (surenkama) | Apie 260 | 0,37-0,39 |
Kai ir kaip pasirinkti perdangą pagal apkrovą
Perdangos skaičiuojamos ir atsižvelgiant į planuojamas apkrovas. Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės. Techniškai visų tipų perdangos gali atlaikyti panašias apkrovas, tačiau monolitinei perdangai reikės daugiau armatūros, todėl padidės savikaina.
Perdangos ant laikančiosios sienos remiamos ne mažiau kaip 10 centimetrų. Jos neremiamos į pertvaras, kamino ar vėdinimo angos sieneles. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos konkrečiam objektui skaičiuojami pagal STR 2.05.04:2003 „Poveikiai ir apkrovos“.
Praktiniai gamykliniai sprendimai ir nauda
Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą. Pasukite pirmą perdangos plokštę į padėtį patogią montavimui. Su kėlimo griebtuvu kelkite perdangos plokštę už jos geometrinio vidurio. Keldami perdangos plokštę įsitikinkite, kad ji stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Kelkite perdangos plokštę į montavimo vietą. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos.
Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštes iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių.
Dokumentacija, projektavimo gairės ir literatūra
Kiekvienai perdangai parengtas plokščių montavimo arba apatinės bei papildančios armatūros išdėstymo planas. Jame nurodyti visi plokštės išdėstymo reikalavimai: konstrukcinių detalių padėtis, pozicinis numeris, montavimo atramų tvarka, plokščių išdėstymo seka ir t. t.
Monolitinių plokščių ir sijinių perdangų projektavimo metodiniai nurodymai pateikti mokomojoje literatūroje (pvz., Mindaugas Augonis, Šarūnas Kelpša). Šioje medžiagoje aptariami pradiniai projektavimo duomenys, plokštės skaičiavimo formulės, skaičiuojamieji ilgiai, įrąžų nustatymas ir armatūros skaičiavimas.
Pastabos apie kokybę ir eksploataciją
Laikantis visų rekomendacijų ir tinkamai pasiruošus darbams, kiaurymėtųjų plokščių montavimas nėra sudėtingas ar problematiškas. Be abejo, labai svarbi ir pačių kiaurymėtųjų plokščių kokybė. Prastos kokybės plokštės gali skilti ar trūkti, pavyzdžiui, bandant jas suspausti su svoriu.
Statyti surenkamų gelžbetonio konstrukcijų namą verta dėl visos eilės priežasčių: turėsite šilumiškai efektyvų, tvirtą ir saugų būstą, pasižymintį puikia garso izoliacija. Gelžbetonio gaminių pagalba gaunamos plačios ir nesuskirstytos namo erdvės. Naujai pastatytuose namuose būsimieji gyventojai gali lengvai planuoti savo buto išdėstymą. Gelžbetoninės konstrukcijos leidžia statyti gyvenamuosius pastatus, kurie yra statomi greitai, o trumpas konstrukcijų montavimo laikas labai sumažina sąnaudas.
