Izoliacijos varžos testeris yra prietaisas, skirtas matuoti kitų prietaisų izoliaciją atsparumo forma. Kadangi dauguma izoliatorių gyvenime nėra idealiai izoliuoti, prietaisas gali išmatuoti srovę ir apskaičiuoti varžą, jungdamas į izoliatorių aukštos įtampos nuolatinę srovę. Todėl rinka turi didelę jo paklausą. Taigi, į ką reikėtų atkreipti dėmesį naudojant izoliacijos varžos testerį?
1. Atsargumo priemonės
- Izoliacijos varžos testerio įtampos lygis turi būti suderinamas su bandomojo objekto įtampos lygiu, kad būtų išvengta bandomos įrangos izoliacijos gedimo.
- Griežtai draudžiama tikrinti veikiančios įrangos izoliacijos varžą.
- Griežtai draudžiama kratyti izoliacijos varžą ant linijos, kurioje dirba žmonės, o griaustinio ir žaibavimo metu griežtai draudžiama atlikti panoraminius darbus.
- Kai naudojate kratytuvą izoliacijos varžai matuoti šalia įtampingos įrangos, personalo ir skaitiklių vieta turi būti tinkama. Laikytis saugaus atstumo nuo įtampingos įrangos, kad izoliacijos varžos testerio matavimo laidai nesiliestų su įtampingosiomis dalimis.
2. Izoliacijos varžos testerio matavimo metodas

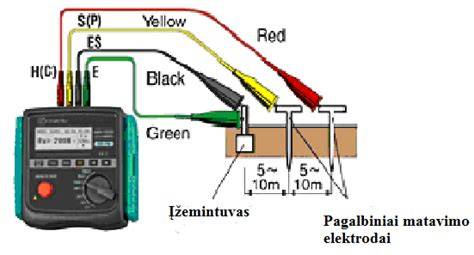

- Laidų sujungimo būdas
Kai izoliacijos varžos testeris matuoja grandinės izoliacijos varžą, L kolonėlė prijungiama prie laido, o E kolonėlė įžeminama. Matuojant variklio apvijos izoliacijos varžą, L kolonėlė prijungiama prie variklio apvijos laido, o E kolonėlė - prie variklio korpuso. Jei apvija matuojama Matuojant kabelio izoliacijos varžą į žemę, L statramsčio kabelio šerdies laidas, E statramsčio kabelio paviršius ir G statramsčio kabelio izoliacijos sluoksnis atitinkamai prijungiami prie dviejų apvijų laidų.
- Bandymo metodas
Matuojant izoliacijos varžos testeris turi būti pastatytas stabiliai. Purtant generatoriaus rankenėlę, greitis turi būti nuo lėto iki greito. Kai greitis pasiekia 120 r/min, po 1 min rodyklė iš esmės stabili, tada paimkite rodmenis; jei papurtysite rankenėlę, suraskite laikrodžio rodyklės daugiau nereikėtų kratyti, zuikiu sudeginkite instrumento ritę.
- Po matavimo
Palaukite, kol izoliacijos varžos testeris nustos suktis ir visiškai iškraus bandomąjį objektą.
- Taškinis matavimas
Šis metodas apima izoliacijos varžos matavimą vienu metu naudojant izoliacijos varžos testerį. Testeris izoliaciją taiko aukšta įtampa ir matuoja susidariusią srovės tekėjimą.
- Pakopinis įtampos bandymas
Šis metodas apima laipsniškai didėjančių įtampų taikymą izoliacijai ir gauto srovės srauto matavimą kiekviename įtampos lygyje. Tada izoliacijos varža apskaičiuojama pagal srovės ir įtampos matavimus.
- Laiko varžos metodas
Šis metodas apima pastovios įtampos taikymą izoliacijai ir susidariusios srovės srauto matavimą per tam tikrą laikotarpį. Tada izoliacijos varža apskaičiuojama pagal srovės ir įtampos matavimus.
- Poliarizacijos indekso bandymas
Šis metodas apima izoliacijos varžos matavimą dviem skirtingais laiko intervalais, paprastai 1 minutę ir 10 minučių, pritaikius izoliacijai pastovią įtampą.
- Dielektrinės sugerties bandymas
Šis metodas apima izoliacijos varžos matavimą po to, kai tam tikrą laiką buvo įjungta įtampa izoliacijai, tada laukiama tam tikrą laiką ir vėl išmatuojama varža.
3. Praktiniai principai ir vertės
Visiškai ištaisytos nuolatinės srovės įtampos dielektrinei medžiagai ir di-elektrinei medžiagai atliekamas paprastas izoliacijos varžos matavimas arba izoliacijos bandymas (kartais vadinamas „sandaros bandymu“), kad būtų galima išmatuoti srovės ir omų dėsnius. Įtampa ir srovė susiję Ohmo įstatymu ir nustato isolacijos varžą. Tekanti srovė čia vadinama nuotėkio srove, o jos vertė yra labai maža. Tikimasi, kad izoliacijos varža bus megaomų lygyje. Aukšti izoliacijos vertės rodo gerą vietos ar įrenginio izoliaciją. Jei izoliacijos varža yra per maža, įranga neturėtų būti naudojama, o variklio eksploatavimas gali būti pavojingas arba žymiai sutrumpėti.
Izoliacijos varža matuojama naudojant megger įrenginius. Norint įvertinti elektrinio variklio izoliacijos varžą, išmatuojama variklio apvijų ir žemės varža. Jei izoliacijos varžos vertė yra 2 megaohm ir mažesnė, variklio izoliacija yra labai prasta. Taip pat būtina užtikrinti, kad normaliomis eksploatavimo sąlygomis ir įtampa veikiančiose dalyse būtų visiškai atskirtos įtemptos sekcijos. Kad išvengtumėte gyvų daiktų pažeidimo, laikant neenergetines dalis jie turi atlikti standartuose nurodytus izoliacijos bandymus ir imtis saugos priemonių. Reikalinga yra izoliacijos varža ir visa izoliacija tarp energijos grandinės ir aplinkos elektros grandinėje.
4. Matavimo koeficiento ir standartų nuorodos
Norint tiksliai matuoti, būtina užtikrinti, kad matavimo įrankiai ir laikai atitiktų normatyvus. Pavyzdžiui, įtampos matavimo metu gali būti taikoma ≥1000 V įtampa, o įrenginiuose leistinė srovė nėra didesnė nei nustatytas limitas. Atsižvelgti į aplinkos sąlygas bei galimas pasikeitimo sąlygas yra būtina siekiant užtikrinti rezultatų patikimumą. Tokie matavimai dažnai įtraukiami į elektros instaliacijos patikros protokolus, ypač chemijai agresyviose aplinkose.
5. Įvertinimas ir praktika
Įvairūs praktiniai tyrimai rodo, kad izoliacijos varža chemijoje agresyvioje aplinkoje gali būti ženkliai mažesnė negu įprastoje aplinkoje. Todėl svarbu atlikti profilaktinį patikrinimą ir laikytis planuotų matavimų grafiko bei naudoti tinkamus įrankius ir metodikas. Periodiniai matavimai skirti užtikrinti saugumą ir patikimumą atliekant veiklą, ypač laboratorijose, pramonės įmonėse ir patalpose su agresyviomis sąlygomis.
Privalomų įrenginių ir proceso santraukos
- Saugumo priemonių laikymasis nurodo įtampos lygį ir atstumus nuo įtampos įrangos.
- Įtampos bandymai turi būti atliekami stabiliai, su tinkamu greičiu ir laiku užfiksuojant rodmenis.
- Rezultatai turi būti įrašyti, analizuojami ir palyginti su normomis bei panašiais objektais atrankos metu.
