Pamatų klojimas jau seniai tapo tradiciniu bet kurio pastato statyboje, užtikrina jo stabilumą, patikimumą, apsaugo pastatą nuo nenumatytų grunto poslinkių. Šių funkcijų atlikimas visų pirma susijęs su teisingu pamatų įrengimu, laikantis visų galimų niuansų. Paprastas betonas be specialių armatūros elementų nėra pakankamai tvirtas savo konstrukcijoje - ypač kai kalbama apie dideles apkrovas iš didelių pastatų. Pats betonas gali atlaikyti didžiules gniuždymo apkrovas, bet kai kalbama apie įtempimą - jam aiškiai reikia papildomų sutvirtinimo ar tvirtinimo konstrukcijų.
Akivaizdžiausias pliusas klojant pamatą su armuojančiais elementais yra jo stiprumas. Atskiras armatūros dalių naudojimo trūkumas yra tas, kad tokio tipo pamatai montuojami daug ilgiau, jų įrengimas sunkesnis, reikia daugiau įrangos, daugiau teritorijos paruošimo etapų ir daugiau rankų. Jau nekalbant apie tai, kad armatūros elementų parinkimas ir montavimas turi savo taisyklių ir taisyklių rinkinius.
Kaip jau minėta, armatūros įrengimas gelžbetoniniame pamate reglamentuojamas atskiru taisyklių rinkiniu. Technikai naudoja taisykles, redaguotas SNiP 52-01-2003 arba SP 63.13330.2012 pagal 6.2 ir 11.2 punktus, SP 50-101-2004, kai kurios informacijos galima rasti GOST 5781-82 * (kai kalbama apie plieno naudojimą kaip sutvirtinantis elementas). Pradedančiam statybininkui šiuos taisyklių rinkinius gali būti sunku suvokti (atsižvelgiant į suvirinamumą, plastiškumą, atsparumą korozijai), tačiau, kad ir kaip būtų, jų laikymasis yra sėkmingos bet kurio pastato statybos raktas.
Armatūros tipai ir pasirinkimas
Pasirinkti tinkamą jūsų pastato furnitūrą nėra lengva. Ryškiausi parametrai renkantis armatūros pagrindą yra tipas, klasė, taip pat plieno klasė (jei kalbame konkrečiai apie plienines konstrukcijas).

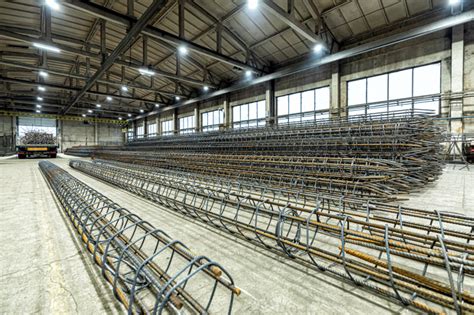

Jei kalbame apie pamatų armatūros tipus pagal sudėtį ir fizines savybes, tada yra metalo (arba plieno) ir stiklo pluošto armatūros elementai. Pirmasis tipas yra labiausiai paplitęs, jis laikomas patikimesniu, nebrangesniu ir įrodytas daugiau nei vienos technikų kartos. Įrengiant pamatą, naudojamas pirmasis tipas, tvirtas, tamprus, atsparus deformacijai. Antrasis tipas, kurį kai kurie kūrėjai mėgsta vadinti vieliniu, yra pigesnis ir naudojamas tik atskirais atvejais (dažniausiai - 500 MPa stiprumo klasės armatūra).
Jei išsamiau pažiūrėsime į armatūros tipus, tada skyriuje jį galima suskirstyti į apvalius ir kvadratinius tipus. Jei kalbame apie kvadratinį tipą, tai jis statyboje naudojamas daug rečiau, jis taikomas montuojant kampines atramas ir kuriant sudėtingas tvoros konstrukcijas. Apvalaus tipo jungiamosios detalės yra lygaus ir gofruoto tipo. Pirmasis tipas yra universalesnis ir naudojamas visiškai skirtingose statybos pramonės srityse, tačiau antrasis tipas yra įprastas montuojant pamatus, ir tai visiškai suprantama - armavimas nuosekliu gofravimu yra labiau pritaikytas didelėms apkrovoms ir fiksuoja pamatą savo viduje. Yra gofruotųjų gaminių klasifikacija pagal profilio tipą: žiedas, pjautuvas, mišrus arba kombinuotas.
Pagrindinis parametras renkantis armatūrą pamatui yra jo skersmuo arba sekcija. Tokios vertės kaip armatūros ilgis ar aukštis statybose naudojamos retai, šios vertės yra individualios kiekvienai konstrukcijai ir kiekvienas technikas statydamas pastatą turi savo išteklius. Jau nekalbant apie tai, kad kai kurie gamintojai nepaiso visuotinai priimtų vožtuvų ilgio standartų ir yra linkę gaminti savo modelius.
Armatūros schemos ir skaičiavimai
Pamatų sutvirtinimas yra dviejų tipų: išilginis ir skersinis. Išilinei armatūrai dažniausiai naudojami briaunoti armavimo elementai, skersinei armatūrai - lygiai (šiuo atveju sekcija yra 6-14 mm) A-I - A-III klasės. Kaip jau minėta, tai yra tik minimalios leistinos pamatų sutvirtinimo vertės, o šios vertės yra leistinos tradiciniam armatūros tipui - plieninėms konstrukcijoms.
Be to, nepamirškite, kad bet koks pastatų statybos klausimas, ypač statant nestandartinius įrenginius su anksčiau nežinoma potencialia apkrova, turėtų būti sprendžiamas individualiai, remiantis SNiP ir GOST taisyklėmis. Jei kalbame apie statybas vietose, kuriose yra nestabilus gruntas (kur nesaugu montuoti plytų, gelžbetonio ar akmens konstrukcijas dėl didelio bendro svorio), tada naudojami strypai, kurių skerspjūvis yra 14 mm ir didesnis. Mažesniems pastatams naudojamas įprastas armatūros narvas, tačiau net ir šiuo atveju neturėtumėte žiūrėti į pamatų klojimą įmantriai - atminkite, kad net ir didžiausias skersmuo / pjūvis neišsaugos pamato vientisumo dėl neteisingos armatūros schemos.
Žinoma, yra tam tikros strypų skersmens skaičiavimo schemos, tačiau tai yra „utopinė“ skaičiavimo versija, nes nėra vienos schemos, kuri apjungtų visus atskirų pastatų statybos niuansus. Dar kartą verta daryti išlygą - universalios pamatų sutvirtinimo elementų montavimo schemos nėra. Tiksliausi duomenys ir skaičiavimai, kuriuos galite rasti, yra tik atskiri atskirų ir dažniausiai tipinių pastatų eskizai. Pasikliaudami šiomis schemomis rizikuojate viso pamato patikimumu. Netgi SNiP normos ir taisyklės ne visada gali būti taikomos statant pastatą.
Grįžtant prie išilginių strypų armatūroje (dažniausiai tai AIII klasės armatūra). Jie turi būti dedami pamato viršuje ir apačioje (nepriklausomai nuo jo tipo). Toks išdėstymas yra suprantamas - pamatai didžiąją dalį apkrovų suvoks iš viršaus ir apačios - nuo dirvožemio uolienų ir paties pastato. Kūrėjas turi visišką teisę montuoti papildomas pakopas, kad dar labiau sustiprintų visą konstrukciją, tačiau nepamirškite, kad šis metodas taikomas didelio storio tūriniams pamatams ir neturėtų pažeisti kitų armatūros elementų vientisumo ir paties betono tvirtumo.
Kadangi vidutinių ir didelių pastatų pamatų storis dažniausiai viršija 15 centimetrų, būtina įrengti vertikalią / skersinę armatūrą (čia dažnai naudojami lygūs AI klasės strypai, apie jų leistiną skersmenį buvo minėta anksčiau). Pagrindinis skersinių armatūros elementų tikslas yra užkirsti kelią pamatų pažeidimams ir pritvirtinti darbinius / išilginius strypus norimoje padėtyje.

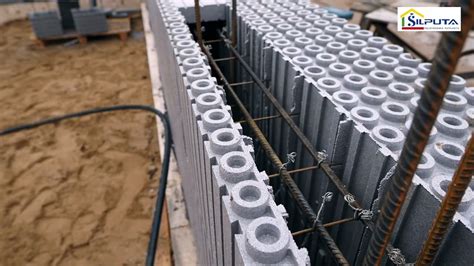

Jei kalbame apie juostinio pamato klojimą (ir mes jau pastebėjome, kad šiam tipui dažniausiai taikomi armavimo elementai), tada atstumą tarp išilginių ir skersinių armatūros elementų galima apskaičiuoti pagal SNiP 52-01-2003. Ir, žinoma, atstumas tarp pačių armatūros strypų jau metalinio rėmo ryšulyje (jei kalbame apie plieninį karkasą) turi būti ne mažesnis už patį armatūros skersmenį - 25 ar daugiau milimetrų.
Išilginis tipas: atstumas nustatomas atsižvelgiant į paties gelžbetonio elemento įvairovę (tai yra, kuris objektas pagrįstas išilgine armatūra - kolona, siena, sija), tipinės elemento vertės. Atstumas turi būti ne daugiau kaip du kartus didesnis už objekto sekcijos aukštį ir iki 400 mm (jei linijinio grunto tipo objektai - ne daugiau kaip 500). Skersinės armatūros žingsnis neturėtų būti mažesnis nei pusė betoninio elemento aukščio, bet taip pat ne didesnis kaip 30 cm.
Armatūros montavimo metodai
Paskutinis ir rečiausiai paplitęs tvirtinimo būdas yra plastikinių spaustukų naudojimas, tačiau jie taikomi tik atskiruose ne itin didelių pastatų projektuose. Jei ketinate megzti rėmą savo rankomis, tokiu atveju rekomenduojama naudoti specialų (mezgimo ar sraigtinį) kabliuką arba įprastas reples (retais atvejais naudojamas mezgimo pistoletas). Strypai turi būti surišti jų sankirtoje, vielos skersmuo šiuo atveju turi būti ne mažesnis kaip 0,8 mm. Šiuo atveju mezgimas vyksta iš karto dviem vielos sluoksniais. Bendras vielos storis jau sankryžoje gali skirtis priklausomai nuo pamato tipo ir apkrovų.
Pastaruoju metu galite rasti armatūrinių metalinių strypų tvirtinimą elektriniu suvirinimu. Tai greitas ir natūralus procesas, nepažeidžiantis karkaso vientisumo. Suvirinimas taikomas dideliame pamato gylyje. Tačiau tokio tipo tvirtinimas turi ir trūkumą - ne visi sutvirtinantys elementai tinkami jiems virti. Jei meškerės tinkamos, jos bus pažymėtos raide „C“. Tai taip pat yra stiklo pluošto rėmų ir kitų armuojančių medžiagų (mažiau žinomų, pvz., kai kurių polimerų tipų) problema. Be to, jei pamatuose naudojamas galios tipo rėmas, pastarasis tvirtinimo taškuose turėtų turėti santykinę poslinkio laisvę.
Kitas strypų (tiek metalinių, tiek kompozitinių) tvirtinimo būdas yra vielos mazgas arba surišimas. Jį naudoja technikai, kai betoninės plokštės aukštis ne didesnis kaip 60 centimetrų. Jame naudojami tik kai kurių tipų techniniai laidai. Viela yra lankstesnė, suteikia natūralaus poslinkio laisvę, ko nebūna suvirinant.
Priklausomai nuo pamato tipo, gali keistis ir armatūros savybės. Jei kalbame apie pamatą ant gręžtinių polių, tada čia naudojama briaunota armatūra, kurios skersmuo yra apie 10 mm. Strypų skaičius šiuo atveju priklauso nuo paties krūvos skersmens (jei sekcija iki 20 centimetrų, pakanka naudoti metalinį karkasą su 4 strypais).
MAKITA ARMATŪROS RIŠIKLIS JAU PAS MUS!
Apsauginis betono sluoksnis ir naujovės
Verta pasakyti keletą žodžių apie apsauginį betono sluoksnį - tai atstumas, kuris apsaugo armatūros strypus nuo išorinės aplinkos ir suteikia visai konstrukcijai papildomo tvirtumo. Apsauginis sluoksnis yra tam tikra danga, apsauganti bendrą konstrukciją nuo pažeidimų.
Betono armavimas - tūkstantmečius gyvuojanti statybos technologija. Vis tik betono armavimas evoliucionuoja toliau - ieškoma tvirtesnių, lengvesnių ir pigesnių medžiagų ir sprendimų. Atrasta, jog į jį galima įmaišyti ir fibros - nedidelių polipropileno juostelių bei dalelių. Statybininkai nuolat klausia, kodėl jie turėtų įprastą armavimą metalu keisti į kažkokį naujovišką polipropileną, apie kurį nėra girdėję.
Metalinė armatūra esant tam tikroms sąlygoms betone gali pradėti rūdyti ir taip susilpninti konstrukcijas. Tuo metu polipropilenas nėra veikiamas aplinkos veiksnių. Dar daugiau: polipropileno fibrų viename kilograme yra apie 7 kartus daugiau, nei metalinių, todėl polipropileno mišinyje reikia mažiau. Pavyzdžiui, 20-25 kg/m³ metalinės fibros galima pakeisti 3-5 kg/m³ polipropileno fibros.
Polipropileno fibros yra paprastai dviejų rūšių - fibra armavimui ir mikrofibra. Speciali armavimo makro fibra yra sukurta pagal metalinės fibros pavyzdį, todėl daugeliu atvejų gali pakeisti armatūrą. Jos privalumai: lengvumas ir tvirtumas. Naudojant makro fibrą metalinės armatūros apskritai nebereikia. Visa paslaptis - plastiko „šiaudelių“ išsidėstyme. Ši fibra betone pasiskirsto tolygiai, sudarydama 3D tinklą betono masėje. Būtent tai betonui suteikia tvirtumo ir atsparumo išoriniams veiksniams.
Mikro fibra nuo makro fibros skiriasi tuo, kad plastiko plaušeliai šiuo atveju yra kur kas mažesni. Galimi plaušelių ilgiai - 3 mm, 6 mm, 12 mm ir 18 mm. Vis tik technologija išlieka ta pati: plaušeliai betono masėje paskirstomi tolygiai, todėl jis sustiprinamas visas, ne atskiros jo dalys. Pagrindiniai mikro fibros privalumai yra du. Pirmasis - ji sumažina galimybes betonui trūkinėti tiek pirminėje stingimo stadijoje, tiek transportuojant paruoštus gaminius. Taip sumažinama nuostolių tikimybė bei gaunamas kietesnis, tvirtesnis betonas. Taip pat jis tampa atsparus ne tik karščiui, bet ir kitokiam išorės poveikiui - šalčiui, drėgmei, vandeniui, druskoms ir kitoms cheminėms medžiagoms.
Betonas ir plienas nuo temperatūros beveik vienodai plečiasi ir traukiasi, gana gerai sukimba, todėl beveik vienodai deformuojasi. Betonas ir armatūra yra skirtingų mechaninių savybių (betono stipris gniuždant 10-20 kartų didesnis už jo stiprį tempiant, o armatūra yra ypač stipri tempiama), todėl gelžbetonis konstruojamas taip, kad apkrovų ir kitų išorinių poveikių sukeltas vidines jėgas (įrąžas) atlaikytų armatūra. Būtina, kad betonas ir armatūra gerai sukibdami sudarytų vientisą sistemą.
Gelžbetonio stiprumas ir patikimumas ima sparčiai mažėti aukštesnėje kaip 200 °C temperatūroje. Tokioje temperatūroje eksploatuojamas gelžbetonis apsaugomas karščiui atspariomis medžiagomis arba naudojamas kaitrai atsparus betonas, kartais ir specialia armatūra. Labai agresyvioje aplinkoje gelžbetonis gali suirti dėl betono ir armatūros korozijos. Tokiu atveju naudojamas labai tankus specialus betonas, pagamintas su sulfatams atspariu cementu, skystuoju stiklu, dažnai ir su specialių medžiagų įmaišomis, specialaus plieno (arba stiklaplasčio) armatūra.
Gelžbetonis yra stiprus (jo stiprumą mažai veikia atsitiktinės perkrovos ir kiti aplinkos veiksniai), standus, tvirtas, nedega, nebrangus ir higieniškas, bet gana laidus šilumai ir garsui. Viena populiariausių statybinių medžiagų - iš gelžbetonio galima statyti įvairios architektūros formų konstrukcijas ir statinius.
