Montavimo technologija lituojamų PPR vamzdžių instrukcija žingsnis po žingsnio

Dabar dekoravimui naudojami vandens vamzdžiai yra PPR vandens vamzdžiai su didesniu saugumu, ilgesniu tarnavimo laiku ir lengvesniu montavimu. PPR vamzdžių montavimas yra svarbiausia paslėpto projekto dalis. Dekoratoriui būtina suprasti PPR vandens vamzdžių montavimo procesą.

1 žingsnis: Medžiagų priėmimas

Statybinių medžiagų kokybė tiesiogiai veikia konstrukcijos kokybę ir paslėptus pavojus, kuriuos sukelia prastos medžiagos ateityje. Prieš montuojant vandens vamzdžius reikia griežtai patikrinti. Vandens vamzdžių vidinės ir išorinės sienos turi būti lygios ir plokščios, be oro burbuliukų, įtrūkimų, įdubimų, lupimosi ir rimtų šaltų dėmių bei akivaizdžių pėdsakų.

2 veiksmas: Atskleidimas vietoje

Atskleidimas vietoje: Montuotojas turėtų atidžiai naršyti brėžinius, patvirtinti vandens šildytuvų, kriauklių, baseinų, skalbimo mašinų ir kitų įrenginių bei įrangos vietą ir suprasti, ar savininkas ar dizaineris turi kokių nors specialių prašymų.

3 žingsnis: Vamzdžių pjovimas

Siekiant išvengti nereikalingų atliekų montavimo proceso metu, montuotojas turėtų išmatuoti reikiamą vamzdžio ilgį ir jį supjaustyti. Vamzdžių pjovimas priima specialias vamzdžių žirkles. Vamzdžių žirklių bajonetas turi būti sureguliuotas taip, kad atitiktų pjaunamo vamzdžio skersmenį. Sukant ir pjaustant, jėga turi būti vienodai veikiama. Kai vamzdis yra sulaužytas, sekcija turi būti statmena vamzdžio ašiai.

4 žingsnis: Vamzdžių jungtis

PPR vandens vamzdis yra sujungtas su vamzdžių jungiamosiomis detalėmis karštai lydant, o tai yra patikimiausia, patogiausia, hermetiška ir didelio stiprumo sąsaja. Prieš prijungdami, pašalinkite dulkes ir pašalinius daiktus iš vamzdžių ir priedų. Vamzdžių sujungimas priima suvirinimo aparatą vamzdžiams ir jungiamosioms detalėms šildyti, o karšto vamzdžių ir jungiamųjų detalių sintezės gylis ir laikas turi atitikti reikalavimus. Nesisukite, kai suvirinamas karštas lydalas. Prijungiant vielos vamzdžių jungiamąsias detales, žaliavos juosta turi būti suvyniota, kad būtų užtikrintas sandarinimas.

5 žingsnis: Vamzdžių tvirtinimas

Siekiant užtikrinti, kad vandens vamzdžiai ateityje nebūtų rezonuoja dėl vandens slėgio, visi vandens vamzdžiai turi būti pritvirtinti vamzdžių spaustukais. Vamzdžių spaustukai, kurių tarpai yra 400-500, o išorinis skersmuo mažesnis nei 25, turėtų būti montuojami kampuose, vandens skaitikliuose ir vamzdžiuose 100 gale. Ypatingais atvejais žemės lovio vandens vamzdis, skiedinio užpildymo storis turi būti >100. Montavimas turi būti atliekamas taip, kad slėgio bandymas patvirtintų sandarumą.

Slėgio bandymai ir išbandymas

Sumontavus vandens vamzdį, reikia atlikti slėgio bandymą. Visi vidiniai laido lenkimai po montavimo turi būti sumontuoti su didelių gabaritų galvute arba trijų kampų vožtuvu, kad būtų užtikrintas sandarinimas. Vandens vamzdžio slėgio bandymas yra užtikrinti vandens vamzdžio kokybę ir įrenginio kokybę. Vandens vamzdžio slėgio bandymas turėtų būti atliekamas įspaudžiant slėginį siurblį į vamzdį, kurio slėgis yra ≥0,6 Mpa (kai kurie gamintojai rekomenduoja, kad slėgis vamzdyje būtų 0,8 Mpa, kad atspindėtų savo prekės ženklo vamzdžių kokybę, slėgio matavimo laikas yra ne trumpesnis kaip 30 minučių, ir slėgio kritimas yra mažesnis nei 0,05 Mpa).

Horizontaliai ir vertikaliai montavimas

Montuojant vandens vamzdį, jis turėtų būti horizontalus ir vertikalus, kairė - karšta, o dešinė - šalta, o tarpai - ≥30. Atstumas tarp karšto ir šalto vandens išleidimo vamzdžių yra ne mažesnis kaip 150. Karšto ir šalto vandens vamzdžiai neturėtų eiti per vieną skylę tuo pačiu metu, bet turi būti atidaryti atskirai. Kai vandens tiekimo vamzdis ir dujų vamzdis klojami lygiagrečiai, atstumas yra ≥50, o kryžminio klojimo atstumas yra ≥10. Kai balkone reikia sumontuoti vandens vamzdį, reikia sumontuoti vandens vožtuvą.

Priežiūros patarimai

Montuodamas PPR vandens vamzdį, montuotojas atliks griežtą slėgio bandymą prižiūrint prižiūrėtojui, todėl, kai mazgas bus priimtas, mums tereikia atkreipti dėmesį į problemą, kad vandens vamzdis ir vamzdžių jungiamųjų detelių vožtuvas yra tvirtai sumontuoti, teisingoje padėtyje, o jungtyje nėra nuotėkio. Montuojant šildymo sistemas ar geriamojo vandens tiekimo tinklus, svarbu pasirinkti tinkamas medžiagas ir technologijas. Viena iš populiariausių ir patikimiausių sistemų yra lituojami polipropileno (PPR) vamzdžiai ir jungtys. Ši sistema pasižymi ilgaamžiškumu, atsparumu korozijai ir lengvu montavimu, kurį atlieka kvalifikuotas litavimo meistras. SiGMA-Li CLASSIC sistema yra puikus pasirinkimas tiems, kurie ieško gerai žinomo ir patvaraus sprendimo. SiGMA-Li CLASSIC sistema buvo vertinama daugelį metų, nes ji garantuoja patikimumą mažomis sąnaudomis. PP-R Classic sistema pagaminta iš polipropileno (III tipo), kurio skersmuo svyruoja nuo ø16 iki ø90 mm. PP-R Classic sistemą sudaro šie komponentai: PP-R jungtys ir srieginės PP-R jungiamosios detalės, vienodi (vienarūšiai) vamzdžiai, stiklo pluoštu sustiprinti vamzdei, įrankiai. Klasikinės sistemos elementai sujungiami suvirinimo būdu (terminė polifuzija). Suvirinimo technika dėl sklandaus medžiagų sujungimo garantuoja išskirtinį sandarumą ir mechaninį įrenginio atsparumą. SiGMA-Li Classic sistemos gaminiams suteikiama 10 metų garantija.

PPR vamzdžių ir jungčių tipai

Lituojami PPR vamzdžiai gali būti įvairių skersmenų ir slėgio klasių, pritaikyti skirtingiems poreikiams. Jie skirstomi pagal:
- Medžiagą: PPR (polipropilenas) PPR stabilizuotas stiklo pluoštu
- Skersmenį (Dn): nuo 16 mm iki 90 mm
- Slėgio klasę (PN): PN20, PN25
- Ilgį: 2 m, 3 m, 4 m

PPR jungtys

PPR jungtys yra būtinos norint sukurti vientisą ir sandarią sistemą. Jos apima: alkūnes: 90° ir 45°, tiesios ir prietaisinės; trišakius: lyginius ir su sriegiu (vidiniu arba išoriniu); jungtis: su išoriniu arba vidiniu sriegiu. Tiek vamzdžiai, tiek jungtys gaminamos iš aukštos kokybės polipropileno, užtikrinant ilgaamžiškumą ir atsparumą temperatūros pokyčiams. Montavimo procesas ir įrankiai: PPR vamzdžių ir jungčių montavimas atliekamas termofuzinio suvirinimo būdu. Šiam procesui reikalingi specialūs įrankiai ir kvalifikuotas litavimo meistras. Reikalingi įrankiai: litavimo aparatas (lituoklis) su skirtingo diametro antgaliais, vamzdžių pjaustytuvus, matavimo įrankiai, valymo priemonės.

Montavimo etapas

1. Paruošimas: Vamzdžiai ir jungtys turi būti švarūs, be pažeidimų. Žymėjimas ir pjovimas: vamzdžiai supjaustomi reikiamu ilgiu. Naudokite matavimo juostą ir pažymėkite tašką žymekliu.
2. Šlifavimas ir paruošimas: Nuvalykite galus ir jungiamųjų detalių paviršius, pašalindami šiukšles ar dulkes.
3. Suvirinimas: Įkaitinkite litavimo aparatą iki reikiamos temperatūros (paprastai ~260 laipsnių). Įkiškite vamzdžio galą ir jungiamąją detalę į antgalius, laikykite keletą sekundžių, tada sujunkite ir laikykite, kol atvės. Leiskite aušiti atvėsimą, nepertempkite jungties.
4. Sandarinimas ir patikra: Patikrinkite sandarumą vizualiai ir mechaniniu būdu, įjungę vandens tiekimą ir stebėdami nuotėkį. Atliekite slėgio bandymą pagal gamintojo specifikacijas.
5. Izoliacija ir apdaila: Po testų izoliuokite vamzdžius, uždėkite apsauginį sluoksnį ir apdailą, kad sistema atrodytų estetiškai.

Priešgaisrinės, hidroizoliacinės ir temperatūrinės plėtimosi sąlygos yra svarbios. PPR vamzdžiai plečiasi ir susitraukia su temperatūros pokyčiais, tad būtina įtraukti išplėtimo kilpas ar poslinkio poslinkius, kad būtų išvengta įtrūkimų ar įtempių.

Įrankiai, įranga ir pasirinkimo patarimai

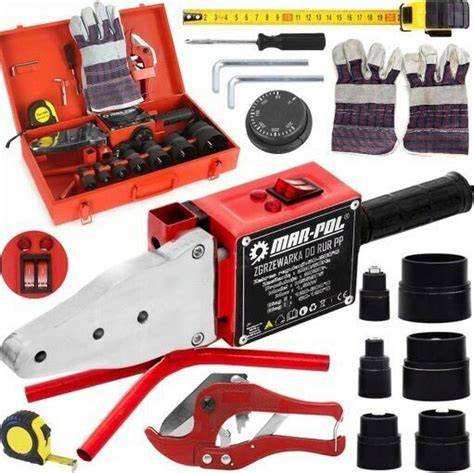

Reikalingi įrankiai: litavimo aparatas su skirtingo diametro antgaliais, vamzdžių pjaustytuvas, matavimo įrankiai, valymo priemonės, apsauginės pirštinės. Renkantis PPR vamzdžius ir jungtis, svarbu atsižvelgti į sistemos paskirtį, darbinį slėgį ir temperatūrą. PPR ritiniai suteikia lankstumo ir patvarumo - jie dažnai naudojami dėl patvarumo, atsparumo korozijai ir galimybės ilgesnių nuolatinių vamzdžių vinklių su mažiau jungiamųjų detalių.

Specifikacijos ir pasirinkimas

Renkantis PPR vamzdžius ir jungtis, atsižvelkite į tai, ar šildymo ar geriamojo vandens sistemas. PPR dažnai siūlomas skersmens diapazonas: ø16-ø90 mm, o kai kuriais atvejais - platesnis. Slėgio klasės PN20 ir PN25 užtikrina įvairius poreikius. Įrangos gyvybingumas garantuojamas per 10 metų ar daugiau, priklausomai nuo gamintojo.

Priežiūra ir paviršiaus ilgaamžiškumas

Reguliari priežiūra yra labai svarbi norint pailginti PPR jungiamųjų detalių tarnavimo laiką. Patikrinkite nusidėvėjimą ir pažeidimus, ypač šalia jungčių. Venkite stiprių cheminių medžiagų, kurios gali skaldyti medžiagą. Teisingas įrengimas, laikantis techninių nurodymų ir suvirinimo technikos, užtikrina nuotėkio nebuvimą ir sistemos patikimumą. Vėliau gali būti taikomi periodiniai patikrinimai ir valymas, kad sistema būtų geros būklės.

Dažniausiai naudojamos jungiamųjų detalių rūšys

Prieš pradedant diegimą, surinkite reikiamus įrankius ir komponentus: jungtys, alkūnės, trikotažai, reduktoriai, galiniai dangteliai ir pan., kurie užtikrina tinkamą vandens srautą ir plėtotė sistemos parametrus. Taip pat naudokite tefloninę juostą kaip sandarinimo priemonę junginiams. Suvirinimo technika užtikrina patikimą sandarumo ryšį ir atsparumą mechaniniams sutrikimams.

Specifiniai PPR sistemos įrengimo darbai

1. Paslėptas įrengimas: PPR vamzdžiai įmontuojami sienose ir grindyse, siekiant apsaugoti nuo mechaniškai pažeidžiamų dalių. 2. Išorinis vamzdžių tinklas: užtikrinti kompensavimą plėtimuose, naudoti išsiplėtimo žiedus ir fiksuotas atramas. 3. Veleno vamzdžio montavimas: laikykite žingsnius ir atstumus tarp inkarų, kad užtikrintumėte stabilumą. 4. Jungiamosios detalės karšto lydalo suvirinimas: laikykite temperatūrą ~260 laipsnių, laikykite ir sugrąžinkite į vietą po kaitinimo. 5. Patikra po suvirinimo: patikrinkite sandarumą ir atlikite slėgio bandymą.

Diegimo vadovai ir gamintojo rekomendacijos teigia, kad tinkamas montavimas ir naudojamos medžiagos užtikrina sėkmingą, nuotėkio neturinčią sistemą. PPR jungiamųjų detalių įrengimas reikalauja kruopštaus paruošimo, tikslų pjovimą, šlifavimą, teisingą suvirinimą ir nuolatinę priežiūrą. Su tinkamais įrankiais, tinkamu ilgiu ir tinkamu suvirinimo technika galite sukurti patikimą vandentiekio sistemą su mažesne nuotėkio rizika ir ilgesniu tarnavimo laiku.
