Skaičiuojant pastato statybos sąnaudas labai svarbu įvertinti perdangų įrengimo kainų skirtumus. Įvertinamos atvežimo, montavimo darbų, reikalingų mechanizmų nuomos sąnaudos, betono išpylimo ir pakėlimo į reikiamą objekto aukštį kaina. Perdanga skaičiuojama ir atsižvelgiant į planuojamas apkrovas.
Techniškai visų tipų perdangos gali atlaikyti panašias apkrovas. Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės. Apkrovoms atlaikyti monolitinei perdangai reikia teisingai parinkti betono markę pagal konsistenciją, kitas svarbias charakteristikas, plieninių ar kompozitinių armatūros strypų markes ir diametrus.
Pasirinkta perdangos tipologija daro įtaką svoriui, šilumos ir garso izoliacijai, montavimo trukmei ir galutinei kainai. Bendrovės specialistai dažniau renkasi BST 500 plieną, kuris 23 proc. mažesnio storio monolitinė perdanga gali atlaikyti panašias apkrovas kaip didesnio storio PTK ar surenkamos perdangos. Perdangos ant laikančiosios sienos remiamos ne mažiau kaip 10 centimetrų. Jos neremiamos į pertvaras, kamino ar vėdinimo angos sieneles. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas.
Monolitinės perdangos tipai ir jų ypatybės
Monolitinės perdangos gali būti sijinės arba plokštuminės. Sijinės perdangos susideda iš pagrindinių ir šalutinių sijų bei perdangos plokštės. Plokštuminės perdangos yra vientisos plokštės, remiančiosios į laikančias sienas ar sijas. Pasirinktas perdangos tipas priklauso nuo pastato konstrukcijos, planuojamų apkrovų ir architekto sprendimų.
Monolitinės perdangos yra sunkiausios tarp gelžbetoninių perdangų. Pavyzdžiui, 1 kv. m monolitinės perdangos su išlyginamuoju sluoksniu, kurios bendras storis yra 25 cm, sveria apie 380 kg. Tai lemia didesnę apkrovą laikančiosioms sienoms ir pamatams, todėl jiems reikalingi stipresni sprendimai. Tačiau, nepaisant didesnio svorio, monolitinės perdangos gali atlaikyti panašias apkrovas kaip ir lengvesnės surenkamos perdangos, tačiau joms gali prireikti daugiau armatūros, o tai didina savikainą.
Lyginant su surenkamomis perdangomis, tokiomis kaip „Teriva“ (kurios 1 kv. m sveria apie 260 kg), monolitinės perdangos reikalauja daugiau metalo, todėl didėja jų savikaina. Tačiau plonesnė monolitinė perdanga gali atlaikyti panašias apkrovas kaip storesnės surenkamos ar PTK perdangos. Vis dėlto, plonos perdangos pasižymi prastesnėmis šilumos ir garso izoliacijos savybėmis, kurias reikia gerinti papildomais sluoksniais.
Monolitinės perdangos storio ir armavimo principai
Monolitinės perdangos storis (aukštis) yra vienas svarbiausių projektavimo parametrų. Jis apskaičiuojamas atsižvelgiant į tarpatramio ilgį. Bendros taisyklės numato, kad plokštės aukštis turėtų būti apie 1/30 tarpatramio. Pavyzdžiui, jei perdangos ilgis yra 6 metrai, plokštės aukštis turėtų būti apie 20 centimetrų. Mažiausias plokštės storis paprastai yra ne mažesnis kaip 15 centimetrų.
Betono plokštės storis tiesiogiai susijęs su armatūros schema. Esant minimaliam plokštės aukščiui (iki 15 cm), armatūra klojama vienu sluoksniu. Jei plokštės aukštis viršija 15 cm, armatūra klojama dviem sluoksniais. Viršutinė armatūros dalis paprastai atlaiko gniuždymo apkrovas, o apatinė - tempimo apkrovas. Todėl apatinėje eilėje kai kuriais atvejais naudojami didesnio skerspjūvio strypai. Vietose, kur plokštė remiasi į atramas, apkrovos veikia viršutinius strypus, todėl šios zonos papildomai armuojamos.
Armatros strypų skerspjūvis ir jų išdėstymo intervalai nustatomi pagal skaičiavimus. Dažniausiai naudojami 8-12 milimetrų skerspjūvio armatūros strypai. Standartinis armatūros tinklą sudaro 10 milimetrų skersmens strypai, išdėstyti maždaug 150-200 milimetrų intervalais. Strypai sujungiami minkšta mezgimo viela, kurios skerspjūvis yra nuo 1,2 iki 3 milimetrų. Elektrinis suvirinimas paprastai nenaudojamas, kadangi jis gali pakeisti metalo struktūrą sujungimo vietose.
Siekiant išlaikyti tinkamą armatūros padėtį ir užtikrinti reikiamą betono apsauginį sluoksnį (apie 25-30 mm po apatiniu ir viršutiniu armatūros karkasu), naudojamos specialios plastikinės atramos arba mediniai blokeliai. Šie elementai dedami maždaug kas metrą po armatūros sankirtomis. Monolitinės perdangos armavimo schema turi būti pateikta techninėje dokumentacijoje, įskaitant brėžinius. Tai leidžia tiksliai atlikti darbus ir užtikrinti konstrukcijos patikimumą.
Betonavimo ir klojinių paruošimas

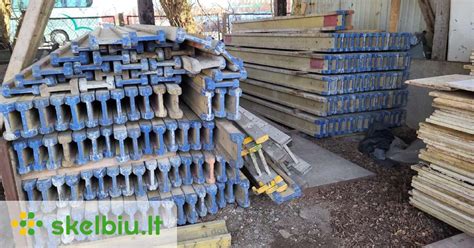

Klojiniai, kurių pagalba formuojama perdanga, paprastai gaminami iš vandeniui atsparios faneros arba obliuotų lentų. Svarbu kruopščiai sandarinti visus sujungimus, kad betono mišinys neištekėtų. Betonavimui naudojamas M200 ir aukštesnės klasės betono mišinys. Rekomenduojama naudoti M350 klasės betoną, kuris pasižymi puikiomis eksploatacinėmis savybėmis ir dideliu stiprumu. Betono mišinys tiekiamas į statybvietę ir paskirstomas visoje plokštės erdvėje betono siurblio pagalba. Betono sutankinimui ir oro burbuliukų pašalinimui naudojamas panardinamasis betono vibratorius. Betonavimo metu aplinkos temperatūra turėtų būti ne žemesnė kaip +5 laipsniai. Esant žemesnei temperatūrai, betonas gali sukietėti netolygiai, o tai gali sukelti įtrūkimus ir sumažinti konstrukcijos stiprumą. Pilnai sukietėjęs armuotas perdangos sluoksnis paprastai pasiekiamas po maždaug mėnesio.
Monolitinės perdangos privalumai ir trūkumai
Monolitinės perdangos turi kelis pagrindinius privalumus: didelis stiprumas ir ilgaamžiškumas, atsparumas ugniai (gelžbetonis yra nedegus), gero garso slopinimo savybės, konstrukcinis lankstumas ir atsparumas deformacijoms. Tačiau jos taip pat turi trūkumų: didelis svoris, didesnė savikaina, ilgas statybos procesas ir reikalingi specializuoti darbai (klojinio įrengimas, betonavimas ir armavimas).
Alternatyvos monolitinėms perdangoms
Be monolitinės perdangos naudojamos ir kitos gelžbetoninių perdangų rūšys, tokios kaip surenkamos gelžbetoninės plokštės (pvz., „Teriva“) ir kiaurymėtosios gelžbetoninės plokštės (PTK). Surenkamos „Teriva“ perdangos yra lengvesnės ir greičiau montuojamos, tačiau gali turėti prastesnes garso izoliacijos savybes. PTK plokštės yra lengvesnės už monolitinę perdangą, tačiau jų montavimas taip pat reikalauja tam tikrų techninių sprendimų. Pasirinkimas tarp perdangų tipų priklauso nuo projekto reikalavimų, biudžeto ir konstrukcijos ypatumų. Inžinierius konstruktorius parenka tinkamiausią perdangos tipą, atsižvelgdamas į pastato paskirtį, planuojamas apkrovas ir kitus veiksnius.
Monolitinės perdangos plokštės skaičiavimas - praktiniai aspektai
Monolitinės perdangos storis dažnai nustatomas projekto etape atsižvelgiant į tarpatramio ilgį ir apkrovas. Perdangos storis (aukštis) įtakoja armatūros tinklo dydžius, klojinio plotą ir ramsčių skaičių. Paprastai perdangos storis laikomas 180-250 mm, atsižvelgiant į tarpatramio ilgį ir apkrovas. Perdangos plokštės skaičiavimai vykdomi kaip daugiaatramė nerankta sija; plokštės plotis b = 1 m. Armatūros tinklai dažnai formuojami iš tinklų T-5 ir T-6, o tinklo konstrukcija orientuojasi į stačiakampio skerspjūvio elementą. Sijinė plokštė remiasi į atramas, todėl plokštė turi būti užfiksuota ir atitinkamai armuojama.
Betonavimo sprendimai ir paketai: klojinių plotas, ramsčių skaičius ir atkarpos dydžiai lemia galutinę projekto kainą. Pažymėtina, kad plokščių storis, betono klasė ir armatūros pasirinkimas yra svarbiausi konstrukciniai sprendimai, kuriuos turi nustatyti kvalifikuotas projektuotojas pagal apkrovas ir tarpatramį. Dažnai pateikiama orientacinė skaičiuoklė, kur nurodomi: betono kiekis (m³), orientacinis armatūros kiekis (kg ir tonomis), klojiniai ir atramos, bei bendra orientacinė kaina.
Praktinis pavyzdys: galimi skaičiavimai vienam projektui
- Perdangos ilgis: 6 m; perdangos plotis: 5 m; storis: 200 mm; betonui naudoti C25/30; armatūra apie 120 kg/m³; atsarga 5 %.
- Skaičiuojamas betono kiekis: 6 × 5 × 0,20 + atsarga ≈ 6,3 m³.
- Armatūros svoris (apytiksliai): apie 0,75-0,80 t, priklausomai nuo tinklo ir krypties.
- Klojiniai plotas (apatiniai + kraštiniai) ir ramsčių skaičius priklauso nuo perdangos ilgio ir pločio, dažnai apie keliolika kvadratinių metrų klojinio ir keletą ramsčių.
