Modulinės skardinės čerpės montavimas: išsamus vadovas

Modulinė stogo danga yra dažnas stogo dangos pasirinkimas. Plieninių čerpių tipo stogo danga yra tinkamas pasirinkimas norint, kad stogas nereikalautų daug papildomų investicijų, tačiau atrodytų moderniai ir šiuolaikiškai.

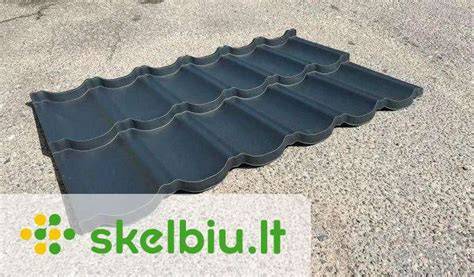

Modulinės skardinės čerpės - kas tai?

Modulinės stogo dangos - tai mažos dviejų gofruotų skardos plokštės su unikaliu kraštų sulankstymu. Montuojant tokio tipo stogo dangą, siūlės nesimato, o stogo danga atrodo tvirta ir išbaigta. Čerpių modulis yra novatoriška stogo danga, pasižyminti unikalia forma ir gražia išvaizda. Modulinė stogo danga susideda iš daugybės plokščių, uždėtų ant stogo kaip galvosūkis. Lakštai yra lengvi ir maži, todėl juos lengva transportuoti ir montuoti, dėl to toks pasirinkimas taupo laiką ir pinigus, kuriuos galite išleisti dalykams, kurie iš tikrųjų yra svarbūs.

Privalumai

• Plieninės stogo dangos privalumai - (1) Paprastas montavimas; (2) Danga yra lengva ir nereikalaujanti papildomo stogo konstrukcijos sutvirtinimo; (3) Tinkama skirtingos paskirties statiniams; (4) Pastato stogas atrodo estetiškai; (5) Plieninės čerpės turi grįžimo į pradinę formą savybę (6) Ilgaamžiškumas.
• Ilgos lentos, dėl to su jomis paprasta dirbti, o dengimo kaina nebus labai didelė, o ir pats dengimas nebus labai sudėtingas.
• Manoma, kad naudojant modulinę stogo dangą, atliekos gali sumažėti net 20%.

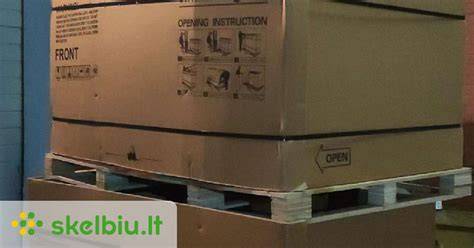

• Standartinis stogas telpa vos ant vienos paletės, todėl jį bet kur galima nuvežti įprastine transporto priemone.
• Lakštai yra lengvi ir nedideli. Todėl juos transportuoti ir montuoti išties lengva.
• Spalvos ir formos pakartojamumo garantija.

Paruošiamieji darbai ir matavimas

1. Pagrindinė sąlyga, kad taisyklingai uždėti skardą yra tikslus stogo išmatavimas. Išmatuokite stogą nuo kampo iki kampo. Jei abiejų įstrižainių matai nesiskiria reiškia, kad stogas yra lygus. Kitu atveju, stogą reikia lyginti. Minimalus stogo nuolydžio kampas turi būti ne mažesnis nei 14 laipsnių - tuomet vanduo nubėga nuo stogo.

2. Atnaujinant stogą, reikia pašalinti seną dangą, bei patikrinti visus konstrukcijos elementus ar nėra jokių defektų. Sugadintas dalis reikia pakeisti naujomis. Šiomis instrukcijomis vadovautis tik tada, kai išilginiai ir skersiniai grebėstai sukalti ant hidroizolacinės stogo dangos. Duoti minimalus dydžiai.

Skarda nuo transporto priemonės statybos aikštelėje iškraunama ant iš anksto sumontuoto pagrindo, kuris yra mažiausiai 20 cm aukštyje nuo žemės paviršiaus ir susidaro iš mažiausiai kas metrą sudėtų skersinių atramų. Skardą uždengti apvalkalu, bet dėl geresnės ventiliacijos palikti atidengtus galus.

Grebėstų konstravimas ir išdėstymas

3. Skarda montuojama ant kvadrato formą išdėstytų grebėstų. Išilginius grebėstus išdėstyti kas 600mm, kur kas antras grebėstas turi gulėti ant gegnės. Atstumas tarp grebėstų turi būti lygus čerpės žingsnio (modulio) ilgiui, tai yra 350 mm arba 400mm. Skarda prie grebėstų prisukama čerpės žemiausiose vietose - bangos apačioje. Todėl tikslus grebėstų išdėstymas yra labai svarbus. Kad pasilengvinti sau grebėstų išdėstymo užduotį, ant išilginių grebėstų reikia atsižymėti skersinių grebėstų padėtį.

5. Pirmąjį grebėstą mediniu tašeliu pakelti apie 17mm.

6. Lakštų jungimo metu (horizontalus jungimas) grebėstą, mediniu tašeliu pakelti apie 17mm.

Montavimo eiga - lakštų klojimas ir tvirtinimas

4. Kiekvieno skardos lakšto kairėje pusėje yra kapiliarinis griovelis, kuris montažo metu uždengiamas kitu skardos lakštu (vertikalus jungimas). Skardos montavimą pradėkite nuo apatinio dešinio kampo. Jei turite skirtingų ilgių skardos lakštus, pradėkite nuo ilgiausio. Kol pradėsite tvirtinti lakštus, būtina patikrinti paskutinio lakšto padėtį vėjalentės atžvilgiu. Tvirtinant lakštus reikia juos suveržti tiksliai stogo nuolydžio kryptimi, kad neatsirastu tarp jų plyšiai.

Gali atsitikti, kad paskutinio lakšto plotis yra didesnis negu stoge likęs neuždengtas plyšys. Galima lakštą pastumti per viena „bangą“. Jeigu ir toliau skardos lakštas išsikišęs už stogo ribos, reikia ji nupjauti išilgai vėjalentės. Jeigu matų skirtumas yra: mažiau nei 60mm - nupjauti skardos lakštą išilgai vienos vėjalentės; nuo 60mm iki 120mm - lygiomis dalimis nupjauti išilgai abiejų vėjalentčių nuo 120mm iki 193mm - nupjauti ne mažiau kaip 170mm išilgai vienos vėjalentės ir perkelti lakštą taip, kad gautųsi lygus nuotolis nuo abiejų vėjalentčių. Dangos kirpimui naudojamos vibracinės žirklės. Negalima naudoti pjovimui didelio greičio abrazyvinių instrumentų, kurie išskiria daug šilumos nes dažų ir cinko sluoksniai gali būti pažeisti.

8. Lakštų pritvirtinimui prie medinių grebėstų naudokite 4,8 x 25 (28 ar 35) srieginius varžtus su gumine, EPDM tarpine, kuriuos įsukite į profilio bangos žemutinę dalį. Kaip darbo prietaisą galite naudoti paprastą elektrinį ar mechaninį gręžimo prietaisą su sandara. Varžtų sąnauda yra maždaug 8 vnt. kvadratiniam metrui. Teisingai užveržiant varžtą EPDM tarpinė turi tik truputi (apie 1mm) išlįsti iš po poveržės krašto.

9. Darant pratęsimą į ilgį, varžtus įsukite į kiekvienos bangos dugną, ant karnizo ir kraigo - į kas antros bangos dugną.

Tarpinės, sandarinimas ir sąlajos

10. Darant praleidimus (pvz. langams) naudojamos sandarinimo tarpinės, kurios prisitaiko prie skardos profilio. Tarpinė tvirtinama sandariomis kniedėmis, jungimas užkaišiojamas mase (silikonu ar hermetiku). Kai stogo nuolydžio kampas yra didesnis negu 20 laipsnių, patartina naudoti vienu numeriu didesnę tarpinę.

13. Sąlaja gaminama iš lygios skardos. Darant sąlają, 160mm nuo jos vidurio prikalami išilginiai grebėstai. Sąlają, cinkuotais vinimis prikalame prie skersinių grebėstų. Sąlajos turi persidėti min. 14.

Plėvelės ir vėdinimas

11. Plėvelė tiesiama lygiagrečiai karnizui, vieną diržą ant kito uždedant min. 10cm. Plėvelė prie gegnių tvirtinama segtukais, o vėliau išilginiais grebėstais. Difuzinės plėvelės panaudojimas, vietoj tradicinio pylimo apmušimo lentomis, leidžia sumažinti bendrą stogo kainą apie 10 - 15 %, ir palengvinti stogo konstrukciją. Naudojant plėvelės su aukštu garo pralaidumo koeficientu nepaliekamos ventiliacinės angos.

12. Vėjalentės aukštį reikia pritaikyti prie čerpės bangos lygio.

Tvirtinimo taškai ir technologiniai sprendimai

Varžtas turi būti įstatytas į gamintojo nurodytą vietą. Įprasta naudoti 5-6 varžtus vienam kvadratiniam metrui. Optimaliausia jungties vieta - žemiausias bangos taškas ir padėtis santykinai arti įspaudo.

Įleidžiamų tvirtinimo taškų Bratex metalinėse stogo čerpėse privalumai: Bratex modulinės metalinės stogo dangos lakštai turi naudingą gamyklinę savybę - įgilintus surinkimo taškus, patentuotą Bratex sprendimą, sukurtą ir įdiegtą su Scandinavia metalinėmis stogo čerpėmis 2015 m. Tai yra horizontalūs ir vertikalūs taškai lapo paviršiuje (paveikslėlyje raudona) ir reljefiniame veide (paveikslėlyje geltona).

Įleidžiami tvirtinimo taškai nėra skylės, kurioms reikia varžto, kad būtų išvengta nuotėkio. Tai yra įdubimai lakšto paviršiuje, profiliuoti ūkio varžto grąžtui. Įdėjus tvirtinimo detalę į tokią įdubą, ji „atsisėda“ stabiliau, o paspaudus atsuktuvo gaiduką tampa tikra, kad varžtas neiškris iš vietos, nesubraižys lakšto paviršiaus ir bus įsuktas iš pirmo karto.

Įdėjus tvirtinimo detalę į įgilintą surinkimo vietą, pašalinama rizika varžtu subraižyti skardos paviršių, nes jo grąžtas įgilintame taške „sėdi“ kaip į derančią lizdą. Tvirtinimo taškai išdėstyti optimalioje vietoje, kad būtų kuo mažiau matomi ir nekeltų lakšto deformacijos pavojaus paskutiniame suveržimo atsuktuvu etape.

Specifinės lakštų savybės ir sprendimai

Išilgai profiliuotų modulinių stogo čerpių lakštai, tokie kaip Bratex Scandinavia ar Aurora, yra tiesiog standesni. Varžtų naudojimas nekelia pavojaus profiliui deformuotis dėl priveržimo. Kita vertus, plokščio gaminio lakštai, tokie kaip Bratex Savanna modulinė metalinė stogo čerpė, yra visiškai kitas reikalas. Šios metalinės čerpės lakštai turi keturis visiškai plokščius segmentus, kuriuos prisukus pagal anksčiau aprašytas prielaidas, plokščias paviršius deformuotųsi.

Projektuodami šią metalinę čerpę pristatėme patentuotą Bratex Step-Mont sprendimą, kurį sudaro tai, kad pirmieji 3 cm lakšto, iškart po įspaudimo stogo nuolydžio kryptimi, prilimpa prie grebėsto, lakštas yra tiesiog lygiagretus. į žemę. Dėl to gauname geriausią įmanomą paviršių tvirtinimo detalei uždėti, kuris yra standus ir niekaip neįtakoja plokščio lakšto paviršiaus. Tai yra vadinamasis papildomas presavimas.

Darbo įrankiai ir varžtai

Metalinės stogo čerpės prie medinio pagrindo, t.y. pagrindo, tvirtinamos medvaržčiais su sandarumą užtikrinančia savaime vulkanizuojančia tarpine (vadinamieji ūkininkiniai varžtai). Tai 4,8×35 mm tvirtinimo detalės su M8 galvute ir antgaliu grąžto pavidalu, kurio užduotis - pragręžti lakšto paviršių. Atsuktuvas tvirtinamas prie vadinamojo antgalis, t.y. magnetinis M8 antgalis, laikantis ir priveržiantis varžtus.

Dėl plokščio ir slidaus lakuoto paviršiaus, ant kurio uždedamas varžtas, ir atsuktuvo spaudimo ant varžto, kartais sraigtinis grąžtas nuslysta nuo paviršiaus dar prieš gręžiant lakštą. Deja, tuomet subraižomas lakas, kurį baigus darbą reikėtų apsaugoti skiedinio dažais. Verta paminėti, kad vidutinio dydžio 200 m1200 stogui reikia naudoti apie XNUMX varžtų, todėl su skaičiumi įbrėžimų rizika didėja.

Priežiūra ir apsauga

15. Smulkius dengtos defektus, kilusius montažo metu, reikia uždažyti originaliais pataisomaisiais dažais.

16. Visus užkimšimus atliekame su natūraliais kietėjančioms silikoninėmis masėmis.

18. Plieno dulkes atsiradusios apdorojant lakštus kruopščiai nuvalykite šepečiu. Išsitepusias plokštes galima nuvalyti buityje naudojamomis valymo priemonėmis (nenaudokite tik tirpiklių ir stipraus poveikio chemikalų). Perskaitykite ir apie bendrus priežiūros reikalavimus. Ant stogo esančius lapus ir kitas šiukšles reikia nuvalyti pavasarį ir rudenį. Valant nuo stogo sniegą reikia saugotis ,kad nepažeistumėte paviršinės dangos.

Sandėliavimas ir logistyka

Stogas, kurį galima įsigyti tuoj pat. Prekės parduodamos iš sandėlio nuo padėklo su galimybe įsigyti atskirus lakštus iš platintojo. Modulinės stogo čerpės - naujas produktas, kurio paklausa kasmet didėja. Modulinių čerpių pagrindiniai privalumai: nesudėtingas stogo dengimas, greitas montavimas; mažai šiukšlių ir atliekų; paprastas transportavimas; čerpės galima pristatyti iš karto; komplektuojamos tik aukščiausios kokybės medžiagos, papildomi priedai.

Panašiai, Modulinę stogo dangą galima įsigyti vienoje paletėje, todėl transportavimo išlaidos mažėja, pasirinkus tokią modulinę stogo dangą. Modulinė stogo danga - saugi medžiaga. Unikalios dangos, kurios be dekoratyvinio sluoksnio turi apsaugines savybes.

Populiarūs gaminiai ir technologijos

Apžiūrėkite modulinį BUDMAT stogą, mes juos gaminame iš plieno, kuris yra viena iš patvariausių ir ekologiškiausių medžiagų planetoje. Bratex modulinių stogo čerpių lakštai - Skandinavija, Savana ir Aurora - lapo viršuje ir priekyje (ant reljefo) turi iš anksto paruoštus įgilintus tvirtinimo taškus.

BP2 prekės ženklas yra patyręs stogo dangų ir fasadų gamintojas, siūlantis technologiškai pažangius sprendimus. Vienas iš jų - FIT modulinė skardos plokštė. FIT modulinės skardos plokštės gamyboje naudojamos naujovės turi didelę įtaką gaminio pasižymimoms savybėms. BEND LOCK technologija taip pat užtikrina nepriekaištingą išvaizdą ir vientisą paviršių. Tai leidžia sujungti atskirus lakštus be matomų varžtų. FIT plokštė turi papildomą patobulinimą - patentuotą EASY LINK sprendimą.

FIT plokštę taip pat galima sėkmingai montuoti kaip fasado apdailą, taip sukuriant vientisą modernaus charakterio pastato bloką.

Montavimo rekomendacijos ir sauga

17. Dangos tvirtinimą reikia organizuoti taip, kad kuo mažiau būtu vaikščiojama ant jos. Jei yra būtinumas vaikščioti per dangą, tai koją reikia statyti bangos apatinėje dalyje.

14. Skardą galima montuoti betarpiškai ant stogo dengto toliau, su sąlyga, kad medinė stogo konstrukcija yra nepažeista. Tolis negali būti nelygus ar įplyšęs. Visus senus skardinius elementus reikia pakeisti naujais. Minimalus savisriegių ilgis yra 35mm, o jų išdėstymas toks pat, kaip montažo ant grebėstų metu. Jeigu įsuksite sriegį į tarpą tarp dviejų lentų, reikia jį išsukti ir įsukti kitoje vietoje.

19. Skarda nuo transporto priemonės statybos aikštelėje iškraunama ant iš anksto sumontuoto pagrindo, kuris yra mažiausiai 20 cm aukštyje nuo žemės paviršiaus ir susidaro iš mažiausiai kas metrą sudėtų skersinių atramų.

Garantuotos kokybės elementai ir paslaugos

Įmonė pristato save: Esame universalūs - be modulinių stogo dangų taip pat siūlome įvairius priedus, įskaitant lietaus nuvedimo sistemas (plieno ir PVC) bei stogo apdailos elementus. Mūsų produktai pagaminti iš aukščiausios kokybės švediško ir vokiško plieno, kurį tiekia metalurgijos įmonės „SSAB“ ir „ArcelorMittal”.

Gausus prekių pasirinkimas, įvairių raštų ir spalvų. Teikiame konsultacijas: kokią stogo dangą geriau pasirinkti. Atliekame stogo dengimo darbus visuose Lietuvos miestuose. Kvalifikuota statybininkų komanda užtikrins darbų kokybę ir greitą atlikimą.

Naudingi patarimai montuotojams

• Perskaitykite ir apie bendrus priežiūros reikalavimus.
• Po paviršiaus gręžimo susidariusias metalines drožles reikia nedelsiant nušluoti - jos kaitinamos iki labai aukštos temperatūros ir gali pažeisti laką, o vėliau tapti lakštinio metalo irimo židiniu.
• Smulkius dengtos defektus uždažykite originaliais pataisomaisiais dažais.
• Negalima naudoti pjovimui didelio greičio abrazyvinių instrumentų, kurie išskiria daug šilumos.

Kaip pasirinkti modulines čerpes?

Renkantis stogą yra sunku apsispręsti, kuris stogas yra tinkamiausias, tačiau geriausia rinktis - modulines stogo dangas, populiarios yra čerpinės stogo dangos. Modulinės plokštės montuoti daug paprasčiau ir patogiau nei kitų tipų stogo dangas. Jų surinkimas prilygsta dėlionės sudėliojimui.

Modulinės skardinės čerpės Moderno 350/35 - naujiena tarp stogo dangų, būdingas paprastumas ir statinio išvaizdai suteikia solidumo. Gamybos procese naudojamos tik pažangios medžiagos. Garantija produktui suteikiama iki 30 metų, nesudėtingas gabenimas, dengimas, montavimas.
