Nuo pasirinkimo, kaip armuoti pamatus, priklauso visa pastato ateitis: tiesios sienos, gerai užsidarančios durys ir sausas rūsys. Pamatų armavimas susideda iš keturių aiškių etapų: žymėjimo, apatinio tinklo, vertikalių ryšių su viršutiniu tinklu ir galutinės patikros. Prieš pradedant darbą reikalingas paprastas brėžinys, kuriame matyti, kur eis strypai. Sudėtingesniems projektams reikalingas konstruktoriaus skaičiavimas. Net brangiausias plienas neišgelbės pamato, jei strypai pasvyra į vieną pusę arba liečia klojinį.
Namų savininkai dažnai klausia, ar reikia samdyti specialistą. Atsakymas priklauso nuo patirties: jei kažkada dirbote statyboje ir laisvai naudojate matavimo įrankius, darbą galite atlikti patys. Iš anksto pasirūpinkite ir laiko grafiku. Betonavimą verta užsakyti taip, kad visas pamatas būtų užpiltas per vieną darbo dieną. Medžiagų sąrašas susideda iš trijų grupių: plieno, fiksavimo elementų ir įrankių. Vidutiniškai vienam kubiniam metrui gelžbetonio reikia 100-150 kg armatūros. Pirkdami plieną visada reikalaukite gamintojo sertifikato.
B500A (anksčiau A-I). B500B (anksčiau A-III). A500HW arba K500C-T. Specialios klasės, geriau tinkančios suvirinti arba atspariosios korozijai. Skersmuo priklauso nuo pamato tipo. Kokybišką armatūrą atpažinsite iš aiškaus žymėjimo ant strypo. Armatūros pjaustytuvas arba kampinis šlifuoklis. Lenkimo stendas. Be jo neišlenksite kampinių elementų tiksliu kampu. Rišamoji viela 1,2-1,6 mm. Rišimo kabliukas arba akumuliatorinis sukiklis. Plastikiniai arba betoniniai atstumikliai. Brangių vienkartinių įrankių, pavyzdžiui, profesionalaus pjaustytuvo, neapsimoka pirkti.
Apsauginio sluoksnio storis priklauso nuo to, ant ko liejamas betonas. Tolesnė instrukcija tinka standartiniam juostiniam pamatui. Prieš pradėdami patikrinkite, ar duobė švari ir ar paklotas hidroizoliacinis sluoksnis. 1 žingsnis. Patikrinkite klojinio tiesumą ilga gulsčiuke. Pagrindiniai strypai dažniausiai išdėstomi kas 15-25 cm. Šis ženklinimas tampa darbo žemėlapiu. 2 žingsnis. Pirmiausia paklokite plastikinius atstumiklius, kurie laikys armatūrą virš hidroizoliacijos. Ant jų klokite išilginius pagrindinius strypus, tada virš jų skersinius. Trumpus strypus sujungiate persidengimu. Persidengimas turi būti 40-50 strypo skersmenų. 3 žingsnis. Prie apatinės grotelės vielomis tvirtinkite vertikalius strypus. Viršutinę armatūrą montuokite lygiagrečiai apatinei. Kampuose ir T formos sienų sankryžose pridėkite L arba U formos strypus. 4 žingsnis. Pereikite per visą pamatą ir patikrinkite kiekvieną mazgą. Matavimo juosta patikrinkite atstumus iki klojinio sienelių, žemės ir tarp pačių strypų. Apžiūrėkite armatūrą iš viršaus.
Skersmuo lemia, kiek apkrovos atlaikys pamatas. Per plonas strypas lūš, per storas be reikalo brangiai kainuos. Šie skaičiai tinka tipiniam smėlio ar žvyro gruntui. Šie skaičiai yra mažiausi tinkami praktikoje. Renkantis tarp 12 ir 14 mm strypų vieno aukšto namui, kainos skirtumas visam pamatui paprastai neviršija 200 eurų. Skersmens parinkimas taip pat priklauso nuo pamato matmenų. Galutinį sprendimą turėtų priimti konstruktorius pagal skaičiavimus. Pamatų kampuose susikaupia didžiausia apkrova. Du strypai, sukirsti stačiu kampu, jėgos vienas kitam neperduoda. Atskirai planuojamos ir vietos po kolonomis ar vidinėmis laikančiomis sienomis. Bet kokia anga pamate sukuria silpną vietą. Poliai armuojami vertikaliai, nes pagrindinė apkrova juose veikia gniuždymo kryptimi. Polių armatūra vėliau persidengia su grotelių armatūra. Sraigtiniams ir gręžtiniams poliams armavimo logika identiška, tačiau gręžtinių polių armatūros narvas turi būti paruoštas iš anksto.
Statybų aikštelėse pasikartoja tos pačios klaidos. Daugumos šių klaidų dirbant net nepastebėsite, bet po betonavimo jų ištaisyti nebeįmanoma. Per dideli atstumai tarp strypų. Trumpas persidengimas jungtyse. Sutaupę 10 cm vielos jungtyse, gausite vietą, kur jėga tarp strypų neperduodama. Laisvas surišimas viela. Per plonas apsauginis sluoksnis. Neteisingas strypų skersmens parinkimas. Per ploni strypai neatlaiko apkrovos. Hidroizoliacijos pažeidimas dirbant su armatūra. Aštrūs strypų galai dažnai praduria po pamatu paklotą plėvelę. Po betonavimo pro šias skylutes ima kilti drėgmė, o sienos ima žaliuoti. Armatūros sąlytis su žeme. Jei plieniniai strypai paliečia gruntą, prasideda vietinė korozija dar prieš betonavimą. Atstumikliai turi laikyti tinklą bent 4 cm virš hidroizoliacijos. Prieš užsakydami betoną, atlikite patikrą.
Daugiabučių namų ir kitų svarbių statinių pamatų armavimą tikrina statybos priežiūros specialistas. Pagrindinis dokumentas šioje srityje - statybos techninis reglamentas STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“. Net jei statote individualiai ir privalomos priežiūros nereikia, fotografuokite armatūrą prieš betonavimą. Dėl ramybės verta pakviesti nepriklausomą konstruktorių valandinei konsultacijai. Patyrę statybininkai dažnai veda darbų dienoraštį. Toks paprastas dokumentas vėliau tampa svarbiu įrodymu, jei iškyla kokybės klausimų.
Betonas puikiai laiko gniuždymą, bet silpnai atsispiria tempimui ir lenkimui. Be armatūros pamatas neilgai atlaiko grunto judesius. Armuotas pamatas šiuos ciklus atlaiko be deformacijų. Tinkamai sumontuota armatūra paskirsto apkrovą per visą pamato ilgį ir leidžia konstrukcijai dirbti kaip vienai plokštei. Įstatymai irgi tai reglamentuoja. Net mažo svorio gyvenamiesiems namams armavimas yra privalomas. Galiausiai armuoto pamato kaina sudaro tik 5-8 % viso namo statybos biudžeto. Žinodami, kaip tinkamai armuoti pamatus, investuojate ne tik į konstrukciją, bet ir į ilgalaikę ramybę. Jei abejojate dėl konkretaus pamato skaičiavimų, pasitarkite su konstruktoriumi prieš pirkdami medžiagas. Vienos konsultacijos kaina paprastai mažesnė už klaidos taisymą po betonavimo, o tipinis individualus projektas Lietuvoje atitinka Statybos techninių reglamentų reikalavimus.
Konkrečios rekomendacijos juostiniam vieno aukšto namui ir sąramos struktūrai
Juostiniam vieno aukšto namo pamatui užtenka 12 mm pagrindinių strypų ir 8 mm skersinės armatūros. Naudoti panaudotą armatūrą nerekomenduojama, ypač jei matomos korozijos žymės. Pradėkite nuo bendro pamato juostos ilgio metrais ir padauginkite iš strypų eilių skaičiaus. Vidutinio dydžio gyvenamojo namo juostinio pamatų armavimas kainuoja apie 1000-2500 eurų už medžiagas. Drėgnose vietovėse rinkitės korozijai atsparią A500HW arba K500C-T klasės armatūrą ir padidinkite apsauginį sluoksnį iki 5-6 cm. Armuotos sąramos iš HAUS P6-20, P25 ar P6-30 klojinių blokelių, projektuojamos kaip dviatramės sijos. Klojinių blokai montuojami su sienelės išėma apačioje, skirta sąramos tempiamai armatūrai. Mažiausias mūro gaminių perrišimo perstumiant ilgis 10 cm.
Betonavimo darbai atliekami pagal ST 121895674.06:2009 „Betonavimo darbai” reikalavimus. Betono mišinys klojamas horizontaliais sluoksniais visame betonuojamos konstrukcijos plote. Prieš užmonolitinant HAUS klojinių blokus, jų paviršius drėkinamas vandeniu. Rekomenduojama užbetonuoti iki trijų blokelių eilių, kai betono slankumo klasė S3 (takus). Kai konstrukcija yra aukšta, betonavimas vykdomas etapais. Kiekviename etape užbetonuojama trys su puse blokų eilės. Taip užtikrinamas betono ir HAUS klojinių blokų sukibtis. Pradinėje sukloto betono kietėjimo stadijoje reikia palaikyti tam tikrą temperatūros ir drėgmės režimą. Betonas, periodiškai laistomas, vasarą saugomas nuo saulės spindulių, o žiemą - nuo šalčio. Vasarą betonas, pagamintas su paprastu portlandcemenčiu, laistomas septynias paras. Kai oro temperatūra aukštesnė kaip 15° C, pirmąsias tris paras dieną betonas laistomas kas 3 h ir vieną kartą naktį, vėliau - ne rečiau kaip tris kartus per parą. Išbetonuotą konstrukciją galima pradėti laistyti tik po 5-10 h. Kietėjančio betono priežiūros trukmė nustatoma, atsižvelgiant į cemento hidratacijos greitį, betono savybes, aplinkos temperatūrą ir santykinę drėgmę.
Siekiant apsaugoti cokolį nuo pažeidimų, rekomenduojama prie tinkuojamų cokolių daryti tik atviras vėdinamas ir drenuojamas nuogrindas (pagal ST 2124555837.01:2013). Kai prie cokolių tenka daryti betoninių plytelių ar kitokią uždarą nuogrindą, rekomenduojama cokoliams naudoti vėdinamą termoizoliacinę sistemą su lakštinių medžiagų apdaila. Iš tokios šiltinimo sistemos vėdinamu tarpu greičiau pasišalina atsitiktinė drėgmė. Tokių cokolių apdaila genda retai. Be to cokolio šiltinimo sistema yra lengvai remontuojama, t. y. Siekiant sumažinti šiltinimo sistemoje drėgmės bei teršalų sankaupas, rekomenduojama šilumos izoliacijos plokščių klijuojamą paviršių tepti klijais iš viso.

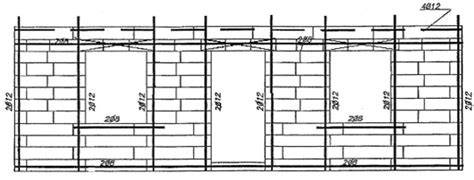

Kaip nutarta, pamatas apskaičiuojamas kaip sija ant tampraus pagrindo. Atraminė pagalvė armuojama Ø12 S500 klasės armatūros tinklu, kurio akutė 250 mm. Atraminėje pagalvėje įbetonuojami inkariniai Ø12 S500 klasės armatūros strypai, kurie užtikrina pamato pado ir HAUS blokų sienos bendrą darbą. Inkarinių strypų žingsnis 250 mm. HAUS klojinių blokų siena armuojama horizontaliais Ø10 S500 klasės armatūros strypais, kurie klojami į kiekvieną blokų eilę (kas 25 cm).
- Plaušas užtikrina visapusį (trijų dimensijų) betono armavimą, kurio įprastos armavimo sistemos negali užtikrinti. Tolygiai pasklidęs po visą betono matricą, net ir ankstyvoje stadijoje, plaušas padeda kontroliuoti betono plokštės trūkius.
- Konkretūs principai: plaušas kontroliuoja mikro-įtrūkimus ir jų plėtrą; plaušas traukia abi pusės vieną prie kito ir išlaiko betono atsparumą.
- Panaudojimas: plieninis plaušas skirtas didelioms apkrovoms; būtina užbaigti paviršiaus apsaugą topingu, kitaip plaušai kelia riziką.
Klausimas: pamatų rostverko armatūra išbuvo per žiemą lauke apie penkis mėnesius ir gerokai aprūdijo. Kaip žinoti ar ji tinkama betonavimui? Atsakymas: aprūdijusi armatūra yra tinkama ir netgi nustatyta, kad jos sukibimas su betonu yra geresnis nei nesurūdijusios armatūros. Apsauginis betono sluoksnis 2,5-3 cm neleidžia toliau rūdyti. Kristupas, i. Jeigu armatūra prastovėjusi tik 5 mėnesius, problemų neturėtų būti.
