Mimeta gipso plokščių savybės ir detali montavimo instrukcija pertvarai W112

Paprasta ir išsami sistema, kaip įrengti viengubo metalinio karkaso pertvarą W112 su dviguba gipso kartono plokščių danga. Šiame tekste apžvelgiama reikalinga medžiaga, žingsniai bei gairės, siekiant užtikrinti gerą garso izoliaciją, atsparumą ugniai ir ilgaamžišką konstrukciją.

Pasirinkimai ir reikalingos medžiagos

• Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tvirtinimui prie besiribojančių sienų (išeiga 1,6 vnt./1 m²).
• Sandarinimo juosta Dichtungsband ant UW profilio nugarėlės (išeiga: 1,2 m/1 m²) arba Trennwandkitt sandarinimo mastika (išeiga: 0,3 vnt/1 m²).
• Skiriamoji juosta Trenn-Fixx - įrengti slydimo siūles tarp pertvaros ir lubų bei besiribojančių sienų (išeiga apie 1,8 m/1 m²).
• Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 4 m²/1 m²).
• Diamantschrauben XTN savisriegiai Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui; 38 mm ilgio antram sluoksniui (išeiga: apie 14 vnt./1 m² pirmam sluoksniui; 30 vnt./1 m² antram sluoksniui).
• Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
• Kurt siūlių armavimo juosta (išeiga apie 1,2 m/1 m²).
• Tiefengrund giluminis gruntas (pagal poreikį).
• Mineralinė vata Knauf Insulation TP115 (storis priklauso nuo statramstinio profilio pločio; apie 1 m² / 1 m²).
• Kantenhobel oblius skiriamosioms siūlėms nusklembti.
• Raspelhobel plokštėms nupjauti lygiai.
• Elektrinis suktuvas.
• Schafteliai glaistymo įrankiai: Schraubgriffspachtel arba Kleine Traufel mentelės.

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti: garso izoliacijos ir gaisrinės saugos reikalavimai, ar pertvara bus montuojama sausose ar drėgmės veikiamose patalpose, aukštis ir profilių plotis, ar planuojama durų angas, ar pertvara bus apkrauta papildomomis apkrovomis. Pasirinkus Knauf W112 - viengubo karkaso pertvara su dviguba plokščių danga - remiantis techniniais duomenimis, pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas.2 žingsnis: paruošiamieji darbai

Patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur bus angos, bei elementai didinantys karkaso atsparumą apkrovoms. Pagrindas turi būti lygus; jei yra nelygumų, pašalinti tinkuojant, glaistant ar kitaip sandarinant (pvz., Trennwandkitt).

2-3 žingsniai: perimetrinių profilių montavimas ir CW statramsčių išdėstymas

1. Pasimatuokite ir atsikirkite reikiamo dydžio profilius.
2. UW profilių nugarołėlei klijuokite Dichtungsband sandarinimo juostą, kad užsandarintų nedidelius nelygumus (iki 2 mm); jei didesni - naudokite Trennwandkitt.
3. Perimetrinį karkaso profilį pritvirtinkite prie pagrindo su tinkamais tvirtinimo elementais (mūro ar betoniniai tvirtinimai).
4. Prie lubų perimetrinį profilį tikrinti vertikalumą naudojant matavimo priemones.
5. Atstumas tarp tvirtinimo taškų turi būti ≤100 cm (iki 3 m aukščio) arba ≤50 cm (aukščių pertvarų atvejais).

4-5 žingsniai: statramsčių išdėstymas ir CW montavimas

1. Pažymėkite CW profilių vietas. Jei yra durys, pirmiausia su UA profilių sumontuokite durų angą. CW profilius išdėstykite taip, kad virš durų siūlės būtų 150-200 mm atstumu nuo angokraščio.
2. Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir prisukite prie pagrindo. Tvirtinimo atstumas ≤100 cm, ne mažiau kaip 3 tvirtinimo taškai.
3. Vertikalieji CW profiliai - statramsščiai - įstatomi į UW profilius, gulekšniai sutvirtinami Stanzzange arba kniedėmis. Statramsčiai turi būti laisvai, su 10 mm tarpu viršuje.
4. Visos nugarėlės turi būti orientuotos į tą pačią kryptį. Elektros instaliacijai paliktos kiaurymės turi būti vienoje eilėje.
5. Prireikus statramsčiai gali būti ilginami; ilginant ilgesnius profilius, perslinkite siūles.

6-7 žingsniai: skiriamosios juostos klijavimas ir plokščių tvirtinimas

1. Sumontavus profilius ant šoninių sienų ir lubų, klijuokite skiriamąją juostą Trenn-Fixx. Juosta gali būti klijuojama ant sienos šalia perimetro profilio arba ant UW profilių, kad liktų kyšoti dalis po tvirtinimo.
2. Gipso kartono plokštės tvirtinamos savisriegiais. Atsižvelgiant į sluoksnių skaičių ir plokštės storį, parenkamas savisriegio ilgis. Tarpas tarp savisriegių priklauso nuo apkalos tipo: pirmam sluoksniui 750 mm, paskutiniam - 250 mm. Visi sluoksniai turi būti pritvirtinti per vieną darbo dieną.
3. Minimalus atstumas tarp savisriegio ir krašto: dengto kartono - 10 mm, nedengto - 15 mm. Svarbu tiksliai prispausti plokštę prie karkaso ir įsukti savisreigius statmenai; neturėtų būti įveržimo.
4. Jei plokštės tvirtinamos skersai, nupjauti kraštai turi būti ant profilio; įsukimo gylis į medines konstrukcijas - ≥20 mm; į metalines - toks pats, kad galas išsikištų ≥10 mm.

8-9 žingsniai: pirmo sluoksnio siūlių glaistymas, antro sluoksnio montavimas

1. Sumontavus plokštes, užglaistyti siūles gipsiniu glaistu (Uniflott). Gruntavimui naudoti giluminį gruntą Tiefengrund; vandens naudojimas draudžiamas.
2. Išdžiūvus pirmam sluoksniui, montuoti antrą plokščių sluoksnį. Abiejuose pusėse neturi sutapti siūlių vietos.
3. Antro sluoksnio siūlių glaistymas; naudoti Uniflott glaistą, armuoti popierine juosta Kurt. Jungtims ir savisriegių galvutėms užglaistyti.
4. Glaistui išdžiūvus, nupjaukite skiriamąją juostą Trenn-Fixx. Pertvara paruošta tolimesniems darbams.

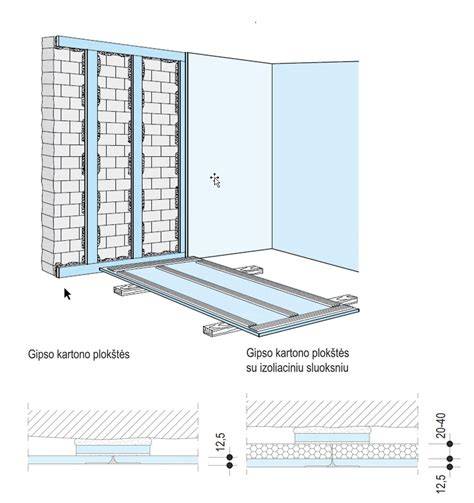

Gipso kartono plokščių tvirtinimo, jungčių ir įrenginių dalys

Gipso kartonas montuojamas ant karkaso iš metalinių profilių (UW, CW, UD, CD). Profilio storis paprastai 0,45-0,6 mm, iš cinkuoto plieno. Karkanams užpildykite vatos izoliaciją (pvz., ROCKWOOL ROCKMIN PLUS arba SUPERROCK) siekiant sumažinti triukšmą, taip pat atvėrimo kabeliams ir santechnikai. Atliekant konstrukciją svarbu pasirūpinti tinkama pločių ir siūlių išdėstymo kryptimi - rinktis vientisas plokštes, vengti ilgesnių siūlių jungčių, būtina sluoksnių nesidubliuoti siūlėse.

Gipso plokščių tipai ir jų paskirtis

Knauf siūlo keletą tipų plokščių: Standartinės, Universalios, Atsparios drėgmei, Priešgaisrinės, Grindims, Akustinės. Spalva dažnai nurodo paskirtį: balta - universali, žalia - drėgmei atspari, raudona - priešgaisrinė, mėlyna - garso izoliacija. Taip pat galima rasti akustinių plokščių, kurios pagerina garso izoliaciją.

Durų angos formavimas ir papildomos konstrukcijos

Durų angai formuoti naudojamas atitinkamas profilis, kuriame viršutiniuose tvirtinimo kampuose paliekamos skylės laidams. Laikiniამ tarpai turi būti užpildyti, o viršutiniai ir apatinių tvirtinimo taškai turi būti atskirti nuo bei virš šoninių plokštumoje esančių siūlių. Jei pertvara aukšta (>2,6 m) ir durų plotis virš 0,9 m bei svoris >25 kg, šoninės durų angos turi būti sustiprintos UA profiliais nuo grindų iki lubų.

Apdaila ir gyvavimo trukmė

Gipso kartono plokščių apdaila dažnai atliekama naudojant Uniflott glaistą ir Kurt juostą. Dekorinė danga gali būti papildomai įrengiama pagal poreikį, o ilgesnės pertvaros reikalauja deformacinių siūlių kas 15 m, siekiant sureguliuoti temperatūrinius judesius. Gipso kartonas yra lengvai pjaustomas ir klijuojamas skirtingais būdais, priklausomai nuo plokščių tipo ir pagrindo.

Paprastai užduodami klausimai ir patarimai

• Gipso kartono plokštės lengvai pjovimo, tą galima padaryti įpjovus peiliu ir nulaužus plokštę.
• Siekiant geresnės garso izoliacijos ir ugniai atsparumo, rinktis žalią arba raudoną plokščių spalvą atsižvelgiant į poreikį.
• Pertvaros aukštis gali siekti iki 12 m priklausomai nuo sistemos ir profilių pločių; daugiausiai galima įsigyti iki 4 m ilgio profilių, todėl pabaigoje gali tekti ilginimas.
• Nesudaryti jungčių vienoje vertikalioje linijoje, užtikrinti jungčių tvirtinimą su visais profilių tvirtinimo taškais.

Įrankiai ir praktiniai patarimai

Svarbu naudoti tinkamus įrankius: gipso kartono peilį, žnyples-kniediklį profiliams sujungti, oblius pjovimo briautėms, pločių skaidrių nupjovimą, rankinį oblių dvipusiai pjauti plokštes, bei glaisto įrankius. Profesionalų patirtis ir žinios užtikrina kokybišką montavimą ir ilgalaikę pertvaros tarnavimą.
