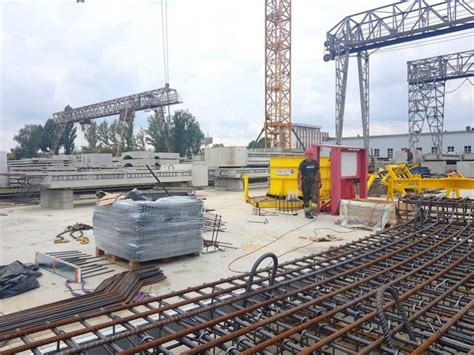

AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokštų tuštumas nepriteka betono).
Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus). Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštės išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
Techninės charakteristikos ir standartai
AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius. Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles.
Jei apkrovos schema skiriasi nuo įprastinės, t.y. Plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3mm arba Ø12,5mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC).
Geometrinė laikymo galia ir pjovimo galimybės
Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis).
AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Dauguma žmonių, kurie domisi ar bent kiek žino apie statybas, yra susidūrę su kiaurymėtosiomis perdangomis. Šios medžiagos yra naudojamos dengti dideles angas kuomet yra mažas aukštis konstrukcijoje. Perforuota įtempto betono plokštė suprojektuota ir pagaminama nepertraukiamo formavimo būdai pagal kliento pateiktą grindų planą.
Nominalus gaminio plotis yra 1200 mm, tačiau lakštą galima išilgai supjaustyti į siauresnes juosteles. Standartinis lentos galas yra vertikalus, tačiau lentos galą galima pjauti įstrižai arba žingsnis po žingsnio. Plokštė pagaminta iš paprasto C 45/55 arba C 50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Taip pat perforuotas plokštėje angas galima suformuoti pagal atitinkamų klientų brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis.
Standartiškai įrengiamų angų ir sandūrinio užpildymo ypatumai
Angos formuojamos gamybos metų. Grindų plokštė ant sienos paprastai paremta cemento skiediniu arba neopreno juosta. Neopreno juostelės gali būti naudojamos mažaaukščiuose pastatuose (1-2 sluoksniai) arba sumaišytos. Įrašant daugiaaukščius pastatus, būtina įvertinti padidėjusią horizontalių jungčių deformacinę galią (slydimą). Horizontalios jungtys gali būti platformos ir hibridinės. Platformos sąnariuose apkrova perduodama per atraminę grindų plokštės dalį, o rekomenduojamas horizontalių skiedinio siūlių storis yra 15-20 mm.
Perdangos tipų palyginimas ir praktiniai pasirinkimai
Šiuolaikinėje statyboje naudojami įvairūs perdangos tipai, o pasirinkimas priklauso nuo statinio tipo. Gyvenamuosiuose pastatuose dažniausiai pritaikoma medinė, monolitinė ir perdangos plokščių perdanga. Perdangoms įprasta naudoti gelžbetonines paruoštas plokštes arba monolitines liejamas perdengimo plokštes. Dėl įrengimo paprastumo ir gerų termoizoliacinių savybių, sijinės perdangos dažniausiai yra naudojamos individualių namų statyboje. Medinės perdangos kainą galima sumažinti naudojant pigesnes medžiagas, didinant atstumą tarp sijų, mažinant garso izoliacijos sluoksnį. Tačiau prarandamos laikomoji galia, garso izoliacija ir ilgaamžiškumas.
Monolitinės gelžbetoninės perdangos įrengiamos tuo atveju, jei veikia stiprios, dinaminės apkrovos arba kai perdangos užtikrina pastato erdvinį standumą sudėtingos formos konstrukcijose. Monolitinės perdangos montavimas reikalauja klojinų, armavimo ir betono, tačiau suteikia vientisą ir tvirtą plokštę.
Galiausiai surenkamųjų perdangos plokščių privalumai - trumpas gamybos laikas, ekonomiška kaina ir galimybė tiksliai įgyvendinti klientų reikalavimus. Sparčiai tobulėjant gelžbetonio technologijoms, plokščių matmenys tampa vis tiksliau kontroliuojami, o kampais išpjautos ar pritaikytos plokštės dar labiau plečia jų taikymo sritis.
Montavimo praktika ir patarimai
Atraminis paviršius yra pagrindinis garantas atliktų darbų kokybei. Jei paviršius nėra lygus, būtina naudoti plastiko arba metalo lyginimo plokštes, kurios turi būti 15 mm ar storesnės. Lyginimo plokštes dedamos tik po vientisomis kiaurymėtųjų plokščių dalimis. Kėlimas turi būti atliekamas statybiniu kranu su kėlimo traversa, o griebtuvai turi būti pritvirtinami taip, kad išsikišę perdangos galai nebūtų ilgesni negu 0,5 metro. Griebtuvai privalo būti aprišti apsauginėmis grandinėmis, kurios pakėlus plokštę yra uždėtos ne aukščiau nei 10 cm nuo atramos, o nuimamos kai perdangos plokštė yra ne aukščiau nei 10 cm nuo atraminio paviršiaus.
Išlyginus paviršių ir nustatant plokštės vietą, būtina patikrinti kiaurymėtosios perdangos plokštės padėtį. Atraminis paviršius ant mūro turi būti ne mažesnis kaip 10 cm, o ant betono ar metalo - ne mažiau kaip 8 cm. Tarp plokščių ir jų atraminėse zonose užpildomi smulkiagrūdžio betono užpildai (C25-C30). Angų plotis gali būti iki 400 mm; o mažos angos formuojamos kiaurymėtosios perdangos plokščių išilginių kiaurymių centre. Vienoje plokštėje gali būti iki trijų angų.
Kokybės užtikrinimui ir tinkamam montavimui labai svarbu išlaikyti tarpus tarp plokščių, užpildyti siūles ir užtikrinti saugų jų užpildą. Kai plokščių išlinkimai viršija 8 mm, rekomenduojama jas išlyginti pakeliant žemiausiai esančią plokštę arba spaudžiant aukščiausiai esantį tašką. Tokie sprendimai padeda pasiekti tolygų plokščių klijavimą ir laikomąją galią.
Taikymo spektras ir papildomi gaminiai
Be perdangų plokščių, siūlomi ir kiti gelžbetonio gaminiai statyboms: gelžbetoninės sąramos langų ir durų angoms (laikančios ir nelaikančios), gelžbetoninės laiptų pakopos ir sijos, bei įvairūs nauji ir dėvėti perdangos plokščių variantai. Kiaurymėtosios perdangos plokštės naudojamos luboms, stogams ir sienų pertvaroms montuoti. Jos randasi kaip ekonomiškas sprendimas didelių angų uždengimui, oro, šilumos ir garso izoliacijai užtikrinti, bei platus matmenų pasirinkimas suteikia didelį lankstumą projektuojant.
Nominalus plokštės plotis - 1200 mm, tačiau galima jas pjaustyti išilgai į siauresnes juosteles. Plokščių aukščiai dažnai siekia 200-220 mm (tačiau diapazonas platesnis: 200-400 mm ar daugiau priklausomai nuo tipo). Gamyklinių angų plotis - iki 400 mm, o jų skaičius per plokštę gali būti iki trijų. Plokštes galima įrengti ant mūro, monolitinių sienų, gelžbetoninių ar metalinių sijų, o esant poreikiui - pailginti jų naudojimo laiką per tinkamą sandarinimą ir tarpinį užpildymą.
Taip pat įmanoma užsisakyti plokštes su papildomomis pakėlimo kilpomis (mokestinė paslauga). Grąžintinus griebtuvus statybininkai turi grąžinti AB „AKSA“. Tarp praktinių patarimų - planuojant plokščių montavimą reikia įvertinti horizontalių jungčių deformaciją, svarsčių planavimą ir tinkamą jų užpildą bei sandarumą.
Apžvalga apie rinką
Naujo tipo ekstruzinės plokštės plačiai žinomos visame pasaulyje jau daugiau nei penkiasdešimt metų. Gamyboje naudojamos pažangios technologijos užtikrina aukštą kokybę, o platus matmenų pasirinkimas leidžia įgyvendinti įvairiausius projektus - nuo pramoninių iki gyvenamųjų pastatų. Gamyboje įtempiamosios plokštės yra tvirtos, ekonomiško skerspjūvio, o jų platus aukščių diapazonas suteikia lankstumą projektuojant.
Kitos gelžbetonio gaminių kategorijos, kurios gali būti siūlomos kartu su perdangos plokštėmis, apima gelžbetonines sąramas, laiptų mazgų detalės ir sijas. Kartu su plokštėmis ši produkcija užtikrina pilną sprendinių rinkinį per dangas, sienas ir grindis, tenkinant įvairius statybos projektus.
Be to, žinios apie montavimo praktikas ir atsargumo priemones yra būtinos norint užtikrinti maksimalų saugumą ir plokščių ilgaamžiškumą. Statyboje svarbu pasirinkti tinkamą perdangos tipą pagal pastato paskirtį bei apkrovos lygį, atsižvelgiant į faktinę projekto situaciją ir kliento poreikius.
