Metalo apdirbimo staklių ausinimo skysčio vamzdelis: kaip jis veikia, kokie yra tipai ir kaip pasirinkti

Ar kada nors pastebėjote, kaip sklandžiai veikia jūsų CNC staklės? Didelė to dalis yra CNC mašinų aušinimo skysčio dėka. Šie skysčiai padeda apsaugoti jūsų įrankius nuo perkaitimo, sumažina nusidėvėjimą ir užtikrina efektyvų staklių veikimą. Nesvarbu, ar vykdote „pasidaryk pats“ projektą, ar atliekate sudėtingas pramonines užduotis, žinojimas apie CNC aušinimo skystį gali turėti didelį skirtumą.

Kas yra CNC aušinimo skystis?

CNC aušinimo skysčiai, dar vadinami pjovimo skysčiais, yra specialiai sukurti skysčiai, būtini norint užtikrinti sklandų apdirbimo procesą. Juose daugiausia yra vandens, naftos distiliatų, augalinių aliejų ir gyvulinių riebalų. Naudodami CNC aušinimo skysčius galite efektyviai pjauti kietas medžiagas, tokias kaip didelio tankio plastikai, stiklo pluoštas ir metalai, tuo pačiu išvengdami šilumos kaupimosi. Aušinimo skysčiai yra svarbiausias komponentas, kuris neleidžia jūsų mašinai perkaisti. Jie pumpuojami per vamzdelius ir plokštes, išsklaido šilumą ir palaiko viską vėsią ir sutepamą. Tai užtikrina sklandų mašinos veikimą, pailgina įrankių tarnavimo laiką ir padidina pjovimo tikslumą.

Pjovimo skystis yra aušinimo skystis ir tepalas, specialiai sukurtas metalo apdirbimo procesams, pavyzdžiui, apdirbimui ir štampavimui. Yra įvairių rūšių pjovimo skysčių, tarp kurių yra alyvos, aliejaus-vandens emulsijos, pastos, geliai, aerozoliai (rūkai), oras ar kitos dujos. Priklausomai nuo konteksto ir kokio tipo pjovimo skystis svarstomas, jis gali būti vadinamas pjovimo skysčiu, pjovimo alyva, pjovimo mišiniu, aušinimo skysčiu arba tepalu.

Kaip veikia CNC aušinimo skysčio sistema?

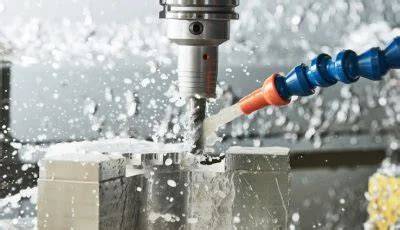

CNC staklių aušinimo skysčio sistema nuolat tiekia aušinimo skystį į pjovimo vietą per cirkuliaciją. Sistema prasideda nuo aušinimo skysčio rezervuaro, kuris paprastai yra jūsų CNC mašinos apačioje. Siurblys ištraukia aušinimo skystį iš rezervuaro ir stumia jį per sistemą, prieš išsiunčiant į pjovimo vietą per kanalą, jis padidina slėgį. Aušinimo skystį nukreipia į pjovimo įrankį ir ruošinį per strategiškai išdėstytus purkštukus, kuriuos galite reguliuoti, kad nukreiptumėte srautą tiksliai ten, kur reikia.

Pjovimo zonoje aušinimo skystis atlieka kelias funkcijas: aušina, tepa, pašalina drožles ir užtikrina filtravimą. Aušinimas sumažina trintį ir temperatūrą, tepalas sumažina įrankio nusidėvėjimą, drožlės pašalinamos, o filtruotas skystis grąžinamas į rezervuarą. Taip užtikrinamas nuolatinis, efektyvus recirkuliavimas ir mažos nuostoliai. Kai kuriose pažangiose sistemose yra temperatūros kontrolė, stebėjimo jutikliai ir priežiūros mechanizmai, kurie laiku įspėja apie užsikimšimus ar nuotėkius.

CNC aušinimo skysčių funkcijos

Aušinimo skysčiai yra būtini, kad jūsų CNC mašina veiktų sklandžiai ir efektyviai. Jie atlikia keletą svarbių funkcijų:

• Aušinimas: išsklaido šilumą per pjovimo procesą, apsaugodamas įrankį ir ruošinį nuo perkaitimo.
• Tepimas: sumažina trintį tarp įrankio ir ruošinio, pagerina pjovimo kokybę ir ilgaamžiškumą.
• Drožlių pašalinimas: nuplauna drožles ir užtikrina švarią darbo vietą.
• Filtravimas ir surinkimas: visa nešvara nusėda surinkimo dėkle, o iš ten - per filtravimo sistemą.
• Recirkuliacija ir temperatūros kontrolė: švarus skystis grąžinamas į rezervuarą, o temperatūra reguliuojama kai kuriose sistemose.
• Stebėjimas ir priežiūra: jutikliai seka srautą, slėgį ir temperatūrą, užtikrindami patikimą veikimą.

CNC aušinimo skysčių tipai

1. Vandenyje tirpūs aliejai (emulsijos): sudaro emulsijas iš mineralinių arba esterinių aliejų bazių (~40%), vandens, emulsiklių ir priedų. Universaliomis savybėmis tinka įvairioms medžiagoms. Pavyzdys: Orlen Emulgol ES-12 emulsija. Už: puikus tepimas, ekonomiškumas. Užtrūkumai: gali skatinti bakterijų augimą, reikalinga nuolatinė priežiūra.
2. Sintetiniai aušinimo skysčiai: be naftos ar mineralinių aliejų, su aukštos kokybės šilumos išsklaidymo savybėmis, ilgalaikiai ir stabilūs, mažiau likučių ant įrankių. Paprastai brangesni, gali būti mažiau tepalų. Panaudojimas CO2 lazerinėms staklėms ir kitoms pažangiosioms sistemoms.
3. Pusiau sintetiniai aušinimo skysčiai: mišiniai sintetinių junginių ir mineralinių alyvų, suteikiantys gerą aušinimo ir tepimo balansą, stabilumą ir apsaugą nuo korozijos. Tinka įvairiems pjovimo darbams, bet reikalauja kontrolei ir priežiūrai.
4. Tiesios alyvos: grynos naftos ar mineralinės alyvos, puikiai tepa, bet turi prastesnes aušimo savybes. Dažnai brangesnės, gali sukelti dūmus ir poreikį vėdinimui.
5. Rūko aušinimo skysčiai: naudojami smulkiai dulksnai ar purškimo forma didelio greičio ir lengvo apdirbimo srityse. Sumažina dulkių kiekį ir skysčio suvartojimą, bet turi ribotą tepalą ir reikia tinkamos vėdinimo.

Kaip pasirinkti tinkamą aušinimo skystį?

• Apsvarstykite medžiagų tipą: plienas, aliuminis, kitos metalinės ar nemetalinės medžiagos.
• Atkreipkite dėmesį į užduoties pobūdį: didelis našumas, aukštos tikslumo operacijos, gilių skylių gręžimas ar dideli apkrovos darbus.
• Įvertinkite įrankių jautrumą terminei žalai ir tikslumui bei patikimumui.
• Apsvarstykite įrenginio tipą: purkštukų sistema, vidinis aušinimas, recirkuliacija, filtravimo galimybes.
• Apsvarstykite ekologinius ir sveikatos aspektus bei kainų sąnaudas ir priežiūrą.

Aušinimo skysčiai dažnai naudojami CNC apdirbimui įrankiams ir ruošiniams vėsinti, sutepti, nuplauti ir pjaustyti. Jie padeda pailginti įrankio tarnavimo laiką ir pagerinti apdirbtų dalių paviršiaus apdailą. CNC aušinimo skystis yra metalo apdirbimo skystis, naudojamas pjovimo įrankiams ir ruošiniams pjovimo metu aušinti, sutepti ir valyti. Dėl šiandieninių technologijų, dažnai įrankiai turi vidinį aušinimą, o purkštukų sistemų tikslumas leidžia nukreipti skystį tiesiai į pjovimo zoną, kontroliuojant drožlių lūžimą ir užtikrinant saugų apdirbimą.

Patarimai praktikai

• Pasirinkite emulsinį arba pusiau sintetinių tipą pagal darbo sąlygas ir aplinkos sąlygas.
• Naudokite tiksliai sureguliuotus purkštukus, kad aušinimo skystis patektų į tikslų zoną grėblio pusėje.
• Apsvarstykite recirkuliaciją ir filtravimą, siekiant sumažinti atliekas ir išlaikyti švarą.
• Laikykitės saugos reikalavimų dirbant su cheminėmis medžiagomis ir užtikrinkite tinkamą ventiliaciją.

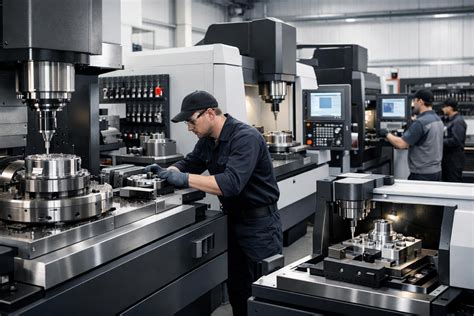

Įrankiai ir staklių tipai

Metalo apdirbimo įrankiai dažnai gaminami iš kietlydinio (carbide). Priklausomai nuo darbo pobūdžio, naudojami frezai, plokšteliniai įrankiai ir grąžtai. Įrankių pasirinkimas yra kritinis plienui dirbant: minkštas plienas, nerūdijantis plienas, grūdintas plienas ir kt. Paprastai naudingi dviejų tipų staklės: CNC frezavimo staklės (VMC/HMC) sudėtingiems paviršiams ir griovims; CNC tekinimo staklės (lathe) cilindrinėms detalėms ir kai kurie šiuolaikiniai įrengimai su „gyvais įrankiais“ suteikia galimybę atlikti frezavimo operacijas be detalės išėmimo. Lazerinės, plazminės ir vandens srovės pjovimo staklės atlieka skirtingus plieno skaitmeninių dalių pjovimo poreikius, bet CNC aušinimo skystis vis dar vaidina svarbų vaidmenį bet kuriuo atveju.

Drožlių valdymas, aušinimas ir tepimas yra būtini norint išvengti įrankio nusidėvėjimo, o vandens pagrindu pagaminti aušinimo skysčiai padeda užtikrinti efektyvų šilumos pašalinimą, ypač didelio greičio apdorojimuose. Taip pat saikingai reikia suvokti, kad rūko aušinimo skysčiai gali būti naudingi lengvoms operacijoms, tačiau jiems reikalinga tinkama vėdinimo sistema.

Santrauka: pagrindinės mintys apie aušinimo skystį ir vamzdelį

Aušinimo skystis - tai esminis komponentas metalo apdirbimo staklėse. Jis atlieka aušinimo, tepimo, drožlių pašalinimo ir filtravimo funkcijas, palaikydamas įrankių bei ruošinių kokybę. Atsižvelgiant į darbo pobūdį ir medžiagą, galima pasirinkti iš vaklenčių tipų - emulsijų, sintetikų, pusiau sintetinių, tiesių alyvų ar rūko skysčių - ir sureguliuoti vamzdelių purkštukų išsidėstymą, kad skystis patektų tiksliai į pjovimo zoną. Nuolatinė priežiūra, filtravimas ir temperatūros kontrolė užtikrina efektyvų aušinimą ir ilgą įrankių tarnavimo laiką.
