Perdanga - tai viena iš skydinio karkasinio namo konstrukcijos dalių. Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės arba dengianti kitas patalpas, pavyzdžiui, rūsį. Tai sudėtinė konstrukcija, turinti atlaikyti lenkimo poveikį, kuris susidaro nuo vertikaliai virš jos veikiančių pertvarų, įrenginių, gyventojų, baldų apkrovų bei savojo svorio. Perdangos yra remiamos ant išorinių namo sienų ir laikančiųjų pertvarų (arba pamatų), o esant dideliems tarpatramiams, pridedamos ir klijuotos medienos sijos, metalinės sijos bei kolonos. Perdangos konstrukcija „suriša“ namą, pridėdama papildomo standumo ir stabilumo.
Skirtingos perdangos rūšys ir jų funkcijos
Rūsio perdanga - horizontali konstrukcija, skirianti rūsį nuo medinio aukšto virš jo. Vieni klientai renkasi šią perdangą betoninę, kiti - medinę.
Grindys - kai namo pamatai yra stulpiniai, grindims suformuoti dedamas medinis grindų skydas. Tai beveik tokia pati konstrukcija kaip tarpaukštinė perdanga.
Tarpaukštinė perdanga - lubų/grindų konstrukcija tarp pirmojo ir antrojo namo aukštų. Karkasiniame skydiniame name ji visada medinė. Viršutinio aukšto perdanga / pastogės perdanga - lubos, atitveriančios viršutinį namo aukštą nuo palėpės. Jos dažniausiai formuojamos su stogo santvarų horizontaliosiomis sijomis. Pagrindinė ir dažniausiai pasitaikanti medinė perdanga - tai perdanga tarp namo aukštų.

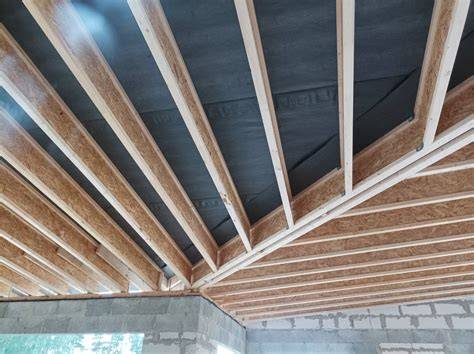

Karkasiniuose skydiniuose namuose naudojamos medinės perdangos - tai sijos su jas dengiančiu lentų paklotu arba plokšte ir kitais reikalingais sluoksniais. Grindų danga - baigiamasis grindų sluoksnis (su paklotu), dažniausiai dedamas tiesiai ant OSB plokštės. OSB plokštė - grindims standartiškai naudojama impregnuota 22 mm (esant c/c 600 mm) plokštė. Taisyklingas jos montavimas padeda išvengti lubų girgždėjimo. Medžio karkasas - iš apskaičiuotų skerspjūvio, maksimalaus ilgio ir tarpų sijų sukaltas medinis perdangos karkasas.
Izoliacija, garso izoliai ir tarpai
Apšiltinimas - kadangi perdanga yra tarp aukštų ir skiria dvi pilnai gyvenamąsias vidaus patalpas, šilumos izoliacija čia nėra būtina. Tačiau šiuo atveju ji labiau naudojama kaip garso izoliacijos elementas, siekiant nepalikti tuščios ertmės aidui susidaryti, kad vaikščiojant antro aukšto grindimis jos nedundėtų. Minimalus rekomenduojamas izoliacijos storis - 100 mm, bet galima karkasą užpildyti visiškai. Lorelius (tašeliai) - mediniai tašeliai, dažnai 45×45 mm skerspjūvio, kalami priešinga kryptimi nei sijos, po izoliuotu perdangos karkasu. Jie skirti tam, kad jų tarpuose ir prie jų būtų išvedžioti bei pritvirtinti elektros laidai ir apšvietimas. Esant poreikiui (pvz., LED apšvietimui dažnai reikia 70 mm lotelių), juos galima didinti.
- Gipso kartonas - lubų apdailos plokštė, gali būti ir medinės vidaus dailylentės, ir pakabinamos lubos. Jei pasirenkamos gipso kartono plokštės, lotelius rekomenduojame montuoti c/c 400 mm, kad plokštės neišlinktų.
- Norvegijoje ir Švedijoje dažnai įrengiamos akustinės priešgaisrinės perdangos su papildomais sluoksniais: tarp parketo ir OSB dedama plaukiojanti gipso kartono plokštė ir 2 cm kieta vata; iš apačios loteliai tvirtinami ant specialių metalinių profilių, dedant papildomą (iš viso du) gipso kartono sluoksnį.
- Medinės sijos - sertifikuotos C24 stiprumo klasės, skerspjūviai ir ilgiai turi būti skaičiuojami individualiai pagal projekto apkrovas. Mažų patalpų namams dažnai naudojamos 45×220 arba 45×240 skerspjūvio sijos.
Betono sluoksnis dažnai sudedamas 50 mm storio formuoti šildomoms grindims. Svarbu, kad betono svoris būtų įskaičiuotas į perdangai tenkančias apkrovas. Tarp sankirtų ir tarp perdangų yra būtina palikti tamprias amortizacines medžiagas, pvz., stiklo pluošto dembliai. Jei lentų grindys klojamos ant pjuvenų ar drožlių plokščių, garso izoliavimo medžiaga turi būti dengiamas visas paviršius. Klojant grindis ant gulekšnių, garso izoliacinės juostos klojamos tik po jais. Jei gulekšniai išlyginami plastikiniais pleištukais, pakaks dėti tarpinę po atramomis.
Garsas ir jo valdymas
Yra trijų tipų garsas: hidraulinis (vandens judėjimas), orinis (kalbėjimas, muzika) ir smūginis (vaikščiojimas, kalimas, baldų perstūmimas). Grindys turi izoliuoti orinės ir smūginės kilmės garsą. Oru sklindantį garsą sulaiko masyvios, didelio tankio medžiagos (pvz., betonas ar plytos) - tačiau jos blogai slopina paties garso plitimą. Mineralinė vata puikiai absorbuoja garso atspindžius, tačiau yra žemesnis garso izoliatorius. Taigi svarbu atskirti garso izoliaciją nuo garso absorbcijos: izoliacija - neleidžia garsui prasiskverbti į kitas patalpas; absorbcija - sumažina garso atspindžius toje pačioje patalpoje.
Klojant grindis ant gelžbetoninės perdangos, svarbiausia vengti standžių ryšių tarp grindų ir kitų konstrukcijų. Tarp sienų ir lentų grindų turi būti 15 mm tarpas, kad virpėjimai neperduotųsi laikančioms konstrukcijoms. Tarp perdangos ir grindų konstrukcijos dedamos tamprios amortizuojančios medžiagos, pvz., stiklo pluošto dembliai. Jei gulekšniai išlyginami, būtina palikti tarpus tarp sijų, o OSB plokščių jungimuose - grindų sijų atrama.
Kokią perdangą pasirinkti konkrečiam namui?
Medinės perdangos Standartiškai medinė perdanga konstruojama iš C24 klasės vientisos medienos sijų, kurių aukštis 195/220/245 mm. Naudojamos sijos dažnai yra 6,35 m ilgio, 5×250 mm skerspjūvio, kas 60 cm arba net iki 30 cm atstumu. Lietuvoje dažnai svarstoma, kaip sureguliuoti perdangą, kad ji neišlinktų, ir ar reikia papildomos atramos ar susaistyti balkius su sienomis. Vieno aukšto namo su mansarda atveju dažnai numatoma medinė tarpaukštinė perdanga su perspektyva įrengti grindis antrame aukšte. Kompozitinė medžio-betono perdanga - šiuolaikiškas sprendimas renovuojant, kai reikia didesnės laikomosios galios, garso ir smūgio izoliacijos. Kompozitinės konstrukcijos efektas gaunamas dėl metalinių jungčių, kurios sujungia medinę siją ir betono sluoksnį į vieną sistemą.
Kita svarbi tema - perdangos statyba ant kitų pagrindų: gelžbetoninės perdangos, monolitinės perdangos ir surenkamos perdangos. Pasirenkant perdangą svarbu įvertinti: laikymoji galia, garso izoliacija, garso absorbcija, šilumos izoliacija, aukštis ir biudetas. Ypač aktualu daugelyje projektų - palėpės šilumos ir garso izoliacija, taip pat grindų užpildymas garso sklaidos mažinimui.
Taip pat svarbu atsižvelgti į projekto specifiką: rūsio perdangai gali būti pavojų dėl garso ir šilumos nuotėkio, o tarpaukštinės perdangos gali būti papildomai užpildytos mineraline vata, papildomai įrengiant gipso kartono sluoksnius.
Keletas praktinių patarimų ir pavyzdžių
- Plokščių įrengimo detalės: OSB plokštė dažnai naudojama grindims, 22 mm storio, impregnuota, montuojama su tam tikra tarpa nuo sienų (6-12 mm) ir tarpų atlaikymu 3 mm. Tarp OSB plokščių būtina palikti jungimo tarpą, o plokščių atrama turi būti prie sijų.
- Gana populiarus sprendimas - plaukiojanti, garso izoliacinė grindų sistema: tarp parketo ir OSB dedama gipso kartono plokštė ir 2 cm kieta vata, o apačioje - specialūs metaliniai profiliai su antrais gipso kartono sluoksniais.
- Grindų klojimas ant medinės perdangos: svarbu, kad tarp sijų būtų tarpų iki 600 mm, o tarp sijų užpildyti smėlio sluoksniu (7 cm) orui izoliuoti. Lentų grindų konstrukcijoje svarbu užtikrinti, kad lentos neduotų smūginio garso į lubas.
- Garso izoliacijai naudojama mineralinė vata dėl jos gebėjimo sugerti garso atspindžius, o orinei garso izoliacijai - masyvūs, tankūs matmenys ar gelžbetoninės sienos.
Tablečių ir skaičiavimai (apibendrinti)
Čia pateikiama bendra nuoroda apie perdangų sijų skaičiavimus: naudotinos sijos yra C24 klasės, skerspjūviai 45×220 mm arba 45×240 mm, tarpai 600 mm arba 300 mm priklausomai nuo projekto. Jei įtaisomas betono sluoksnis 50 mm storio, reikalingi pakitimai skaičiuojant laikomąją galią. Kiekvieną perdangą reikia skaičiuoti individualiai, atsižvelgiant į apkrovas ir konkrečias sąlygas.
Palėpės šiltinimas ir garso izoliacija, naudojant mineralinę vatą
Dažniausiai užduodami klausimai
- Kokios medžiagos geriausiai tinka garso izoliacijai per tarpatarpinę perdangą?
- Ar turi būti dedamas papildomas garso izoliacijos sluoksnis tarp sijų?
- Kokie atstumai tarp sijų yra optimalūs siekiant išvengti girgždėjimo?
Galiausiai, klauskite vietinio specialisto, kai planuojate konkrečias apkrovas, matmenis ir klimato sąlygas. Teisingas skaičiavimas ir tinkamos medžiagos užtikrina ilgaamžę, tylų ir komfortišką gyvenimą jūsų name.
