Medinės perdangos: techninės charakteristikos, konstrukcijos ypatumai ir šiltinimo bei garso izoliacijos sprendimai

Medinės perdangos yra dažnas pasirinkimas tiek senesniuose, tiek naujos statybos namuose. Jos užtikrina konstrukcijos lengvumą, gerą garso izoliaciją ir natūralų mikroklimatą. Apsvarstykime, kaip tinkamai įrengti ir apšiltinti medinę perdangą 2 aukštų name.

Medienos vaidmuo statyboje ir jos ilgaamžiškumo įrodymai

Medis dabar madingas - ekologiška, natūrali, tvirta, laiko išbandymus atlaikiusi statybinė medžiaga. Ir nors daug kam individualūs namai asocijuojasi su tvirtu mūru, vis labiau populiarėja mediniai karkasiniai, skydiniai ir rąstiniai namai. Medis - viena seniausių pasaulyje statybinių medžiagų, naudota ne tik gyvenamajam būstui statyti, bet ir tiltams, vandentiekiui, kanalizacijai tiesti. Įsivyravus kitoms statybinėms medžiagoms (cementui, betonui, plytoms) imta manyti, kad medis tarnauja palyginti neilgai. Tačiau tokia nuomonė buvo paplitusi visai be reikalo: medžio ilgaamžiškumą patvirtina Rusijos šiaurėje išlikę rąstiniai namai, kurių amžius siekia 600-700 metų.

Kokybiškos medienos savybės ir pasirinkimo principai

Dėl poringos struktūros ir santykinai mažo svorio medis yra gera šilumos izoliacinė medžiaga. Medis - puiki statybinė medžiaga, užtikrinanti gerą gyvenimo kokybę. Tai natūrali, nekenkianti gamtai žaliava, atspari karščiui, šalčiui. Vienintelis veiksnys, kuris privalo būti kontroliuojamas, - tai drėgmė. Paprastai namams statyti renkamasi sakinga - pušų arba eglių mediena. Priežastys gana paprastos: ši mediena gana pigi, elastinga, tvirta. Daug kam gali kilti klausimų, kada geriausia kirsti medieną, skirtą namui statyti? Žiemos kirtimo rąstas yra „miego“ stadijoje ir todėl jis ne taip greitai mėlynuoja, t. y. nekeičia spalvos. Jei rąstinis namas statomas iš sausų rąstų, tai drėgnumas prieš rentimą turi būti iki 20 proc. Drėgna mediena netinkama statyti rąstinius namus iš apipjautų rąstų, nes džiūdama ji gali stipriai deformuotis, blogai ventiliuojama gali pakeisti spalvą (pamėlynuoti ar pajuoduoti), pradėti pūti, pelyti, pakeisti matmenis.

Darbui su medžiu įtakos turi ir pasirinkta medienos rūšis: karkasiniams, skydiniams ir rąstiniams namams dažnai naudojama pušis ar eglė dėl jų kainos, elastingumo ir tvirtumo. Dėl įvairovės ir aplinkos sąlygų Lietuvoje šios medienos rūšys yra įprasta pasirinkimo alternatyva.

Perdangų tipai: medinės, gelžbetoninės ir kombinuotos sprendimų linijos

Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės arba dengianti kitas patalpas, pvz., rūsį. Ji yra sudėtinė konstrukcija, atlaikanti lenkimo poveikį nuo vertikaliai virš jos veikiančių apkrovų ir savojo svorio. Perdangos yra remiamos ant išorinių namo sienų ir laikančiųjų pertvarų (arba pamatų), o esant dideliems tarpatramiams, pridedamos klijuotos medienos sijos, metalinės sijos bei kolonos. Perdangos konstrukcija „suriša“ namą, suteikdama papildomą standumą ir stabilumą.

Pagrindinės perdangų rūšys pagal vietą: rūsio perdanga (skirianti rūsį nuo medinio aukšto virš jo), tarpaukštinės perdangos (tarp pirmojo ir antrojo aukštų), ir pastogės/pergros perdanga (viršutinio aukšto). Grindų danga - baigiamasis grindų sluoksnis (su paklotu), dažnai dedamas tiesiai ant OSB plokštės. OSB plokštė naudojama kaip standartas grindims, su impregnacija, 22 mm storio, esant 600 mm tarpai centrų. Taisyklingas jos montavimas padeda išvengti lubų girgždėjimo.

Medinės perdangos dažnai pasirenkamos dėl jų paprastumo: jos gali būti įrengiamos be cemento, o jų skerspjūviai dažnai yra 45×220 mm ar 45×240 mm. Angoms sumažinti ir lengvai užpildyti tarpus gali būti naudojami loteliai - mediniai tašeliai, 45×45 mm, įterpiami priešingu nuo sijos kryptimi, o jų tarpai praverčia elektros laidams. Jei tarpai tarp sijų didesni nei 600 mm, gali kilti plokštės linkimas, todėl būtina laikytis reikalavimų dėl tarpų ir jungčių su OSB plokštėmis.

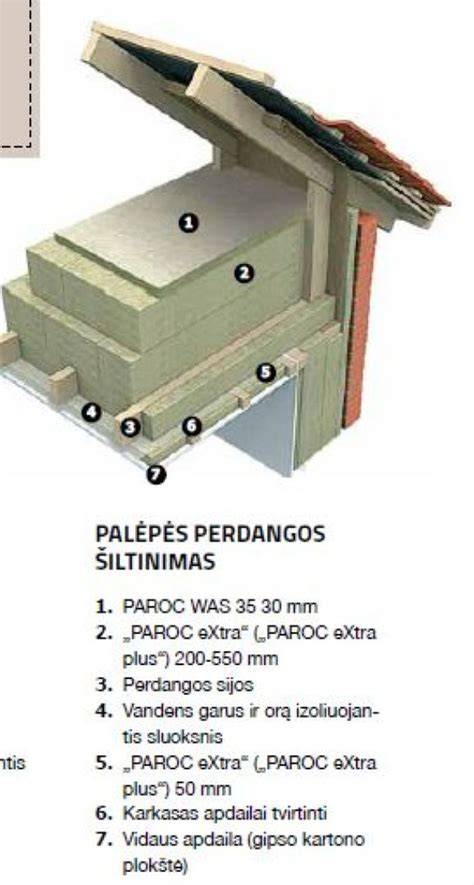

Šiltinimas ir garso izoliacija

Apšiltinimas yra vienas iš svarbiausių žingsnių siekiant sumažinti energijos sąnaudas ir pagerinti mikroklimatą. Minimali rekomenduojama izoliacijos storis - 100 mm, tačiau galima pilnai užpildyti perdangą. Šilumos izoliacijai taikomos kelių tipų medžiagos: mineralinė vata (Knauf Supafil, ISOVER InsulSafe, Thermofloc), ekologiškos birios medžiagos (celiuliozė, ekovata), bei medžio plaušo plokštės. Mineralinė vata yra efektyvi, nedegi ir pasižymi geromis izoliacinėmis savybėmis, o ekologiškos birios medžiagos siūlo geras garso izoliacijos savybes. Medžio plaušo plokštės yra kvėpuojanti alternatyva, padedanti išvengti kondensato susidarymo.

Šiltinimo būdai: iš viršaus (šiltinant tarp sijų ar virš jų) arba iš apačios (pakabinamos lubos ir tarp jų įvedamas izolinis sluoksnis). Dažnai taikomas efektas naudojant įpučiamą birią šiltinimo medžiagą (Knauf Supafil ar ISOVER InsulSafe). Šis metodas užpildo visus tarpus ir užtikrina tolygų šilumos izoliacijos sluoksnį.

Vėdinimas, drėgmės kontrolė ir garso izoliacija

Medinės perdangos yra jautrios drėgmei, todėl būtina užtikrinti tinkamą vėdinimą. Garo izoliacijos plėvelės ar kvėpuojančios membranos padeda apsaugoti konstrukcijas nuo drėgmės kaupimosi, užtikrinti ilgaamžiškumą ir sumažinti pelėsio riziką. Garso izoliacija dažnai kelia klausimų renovuojamuose ar karkasiniuose namuose. Tradiciškai naudota stiklo vata tarp sijų gali būti netinkamas sprendimas dėl ribotos garso izoliacijos. Efektyviausias sprendimas - sujungti kelias priemones: gumines tarpinės kaip amortizatoriaus sluoksnį, tarp sijų įtvirtinamus 100 mm storio stiklo vatą, OSB plokštes ir medžio pluošto plokštes, kurių sluoksniai sukuria „sumuštinį“ garso izoliacijos efektą.

Vienas iš efektyviausių garso izoliacijos metodų - sumuštinio principas: tarp sijų įkišama 100 mm storio stiklo vata, pasienose plokščių užpildymui paliekamas nedidelis tarpas (apie 3 mm tarp OSB plokščių). Ant sijų dedamos 12 mm storio OSB plokštės, o ant jų - 20-40 mm storio medžio plaušo plokštės (pagal poreikį). Tačiau kai kurie specialistai rekomenduoja ne itin storų plokščių sluoksnį dėl kainos ir lengvumo. Papildomai galima įrengti plokštes su plėtimosi tarpuose ir naudoti putų polistirolo plokštes kaip papildomą paklodę. Tam, kad būtų užtikrinta gera garso izoliacija, kai kuriais atvejais rekomenduojama betoninti grindis virš perdangos.

Girginčios lubos dažnai laikomos seniūnijos problema, bet šiuolaikinės technologijos tai sprendžia. Jeigu girgždėjimas atsiranda dėl trinties tarp vinies ir plokštės, vietoje vinų galima naudoti medvaržčius arba sraigtines vinis bei klijuoti perdangą montavimo klijais. Tarpas tarp sijų neturi viršyti 600 mm; tarp OSB plokščių turi būti 3 mm tarpas, o nuo sienų - 6-12 mm. OSB plokščių sujungimai turi būti atitinkamai su grindų sijų atrama.

Perdangų skirstymas pagal funkcijas ir konstrukcijas

Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės ar dengia kitas patalpas (pvz., rūsį). Ji gali būti rūsio, tarpaukštinė arba pastogės perdanga. Pagal degimą perdangos yra nedegamosios, sunkiai degamosios ir degamosios. Medinės sijos dažnai naudojamos iki 2 aukštų namuose, o tinkuotos ir impregnuotos - iki 5 aukštų, priklausomai nuo apkrovų ir konstrukcijos tipo. Grindų sistema gali būti iš OSB plokščių ir gipso kartono plokščių, o impregnuotos 22 mm OSB plokščių naudojimas laikomas standartiniu sprendimu.

Tarpaukštinės perdangos dažnai yra medinės karkasinės arba skydinės konstrukcijos. Viršutinio aukšto perdanga - dažnai formuojama su stogo santvarų sijomis. Pagrindinė perdanga tarp namo aukštų yra dažniausia, o jos skerspjūviai ir ilgiai projektuojami individualiai priklausomai nuo apkrovų ir pastato dydžio. Rūsio perdanga gali būti betoninė ar medinė, priklausomai nuo pageidavimų ar statybos tradicijų.

Kompozitinės medžio-betono perdangos ir šiuolaikinės tendencijos

Kompozitinė medžio-betono perdanga - vienas iš šiuolaikinių sprendimų renovuojant senesnius pastatus ar kai reikia didesnės laikomosios galios, garso ir smūgio izoliacijos. Ši konstrukcija pasiekiama naudojant metalines jungtys, kurios sujungia medinę siją su betono sluoksniu į vieną sistemą. Be to, kompozitinės perdangos dažnai laikomos ekonomiška alternatyva, palyginti su tradicinėmis gelžbetoninėmis perdangomis.

Lietuvoje ir užsienyje vis populiarėja SKJ (sienų, stogo, perdangos) sprendimai: CLT (cross-laminated timber) plokštės vis dažniau naudojamos mediniams pastatams, suteikiant papildomą statinį standumą ir galimybes kurti įvairias architektūrines formas. Tačiau pasirinkimas tarp medinės, gelžbetoninės ar kompozitinės perdangos priklauso nuo pastato paskirties, apkrovos lygio ir projekto biudžeto.

Praktiniai patarimai projektuotojams ir statytojams

• Atliekant perdangos projektą būtina įvertinti apkrovas, įskaitant baldų, žmonių, santechnikos įrangos ir paties perdangos svorį.
• Standartinės medinės perdangos skerspjūviai yra 45×220 mm arba 45×240 mm sijos; tarpai tarp sijų dažnai laikomi 0,6-1,2 m. Tokie parametrai užtikrina tinkamą įlinkio ribą (nevirš 1/250 tarpatramio).
• Jei perdanga turi būti šlifuojama ir užpildyta papildomais sluoksniais, verta svarstyti kompozitines sprendimus arba gelžbetonines plokštes su medinėmis plokštėmis, siekiant geresnės garso izoliacijos.
• Venkite seno metodo - naudoti tik stiklo vatą kaip garso izoliaciją, nes tai gali būti neefektyvu. Geriausia derinti garso izoliacijos priemones su atspariu garso sluoksniu (OSB plokštėmis) ir tarpikliais.
• Dėl ilgaamžiškumo ir atsparumo ugniai dažnai apsimoka rinktis kompozitines perdangas, ypač renovacijos projektuose, kai derinamos medžių sijos su gelžbetoninėmis plokštėmis.

Pasirengimas projekto etapui turi būti atliekamas uždaroje ceche, kur apdirbamos ir paruošiamos dedamos dalys, taip sumažinant kritulių ir temperatūros poveikio riziką. Toks požiūris leidžia trumpinti statybos laiką ir užtikrinti kokybę.

Mišrios technikos ir restauracijos aspektai

Restauruojant ar renovuojant medines perdangas, dažnai tenka derinti senas tradicijas su šiuolaikinėmis technologijomis. Pasitaiko medinių perdangų su atviromis sijomis, perdangos su tinkuotomis ar pakaltomis lubomis bei skliautinės perdangos. Medienos „nuovargio“ savybės ir metalo „atmintis“ verčia specialistus rinktis atsakingus sprendimus - nereikia tiesinti deformuotos ar gendančios medienos. Dažnai taikomi papildomi sutvirtinimai, stiklo pluošto ar epoksidų užpildai, o kartais užpildomų vietų išimama pažeista mediena ir keičiama nauja.

Šiuolaikinių perdangų projektavimas dažnai įtraukiamas į automatinį projektavimo proceso dalinimą - naudojami tikslūs skaičiavimai, o skaitmeniniai modeliai leidžia įvertinti svorį, atsparumą ir energinį efektyvumą. Tačiau sprendimai priklauso nuo pastato paskirties: gyvenamųjų namų, sodybų ar kultūros paveldo objektų restauracijos atvejais taikomi skirtingi techniniai požiūriai.
