Medinių perdangų sutvirtinimo būdai ir technologijos

Senųjų statybos tradicijų ir naujovių derinimas - ambicingas galvosūkis šių dienų statybų ir restauracijos specialistams. Medinės perdangos vis dar plačiai naudojamos tiek senos statybos pastatuose, tiek naujose medinėse konstrukcijose ir reikalauja tikslumo, žinių apie medienos savybes bei tinkamų sutvirtinimo ir šiltinimo sprendimų pasirinkimo.

Perdangų tipai ir jų ypatumai

Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės arba dengianti kitas patalpas, pavyzdžiui, rūsį. Perdangos yra remiamos ant išorinių namo sienų ir laikančiųjų pertvarų (arba pamatų), o esant dideliems tarpatramiams, pridedamos ir klijuotos medienos sijos, metalinės sijos bei kolonos.

Pagal medžiagas, iš kurių įrengiamos, perdangos skiriamos: medinės, plieninės, gelžbetoninės, keraminių blokelių, mūrinės ir mišrios. Pagrindinė ir dažniausiai pasitaikanti medinė perdanga yra perdanga tarp namo aukštų. Karkasiniuose skydiniuose namuose naudojamos medinės perdangos - tai sijos su jas dengiančiu lentų paklotu arba plokšte ir kitais reikalingais sluoksniais.

Funkciniai tipai

• Rūsio perdanga - horizontali konstrukcija, skirianti rūsį nuo medinio aukšto virš jo.
• Tarpaukštinė perdanga - lubų/grindų konstrukcija tarp aukštų.
• Viršutinio aukšto (pastogės) perdanga - lubos, atitveriančios viršutinį aukštą nuo palėpės.

Medienos ypatybės, lemiamos perdangų elgesiui

Medis - tradicinė ir ekologiška statybinė medžiaga: dėl poringos struktūros ir santykinai mažo svorio jis yra gera šilumos izoliacinė medžiaga. Tačiau medienos elgsena priklauso nuo jos sandaros ir savybių.

Medienos sandara skirtingai matoma skersiniame, liestiniame (tangentiniame) ir spinduliniame bandinio pjūviuose. Svarbiausios medienos makrostruktūros dalys yra šerdis, branduolys, balana ir žievė. Žiūrint pro mikroskopą matyti, kad mediena yra iš smulkių ląstelių, kurių dauguma jau nebegyvos; ląstelių sienelės - iš celiuliozės, o vėliau jas sutvirtina ligninas.

Labai svarbi medienos savybė yra kaupti ir lengvai atiduoti vandenį. Medienoje esančio vandens kiekis vertinamas jos drėgnio rodikliu. Daugumos medžiagų bei gaminių standartai reglamentuoja didžiausią leidžiamą drėgnio ribą. Šviežiai nupjauta mediena visuomet būna drėgnesnė, negu leidžia gaminių standartai. Todėl gamybos metu mediena džiovinama.

Medienos mechaninės savybės: konstrukcinei medienai naudojamai perdangoms, medienos tankis yra apie 480 kg/m3. Mediena pasižymi dideliu atsparumu lenkimui; konstrukcinei medienai (eglei, pušiai) stipris lenkiant yra 79,5 - 86 MPa. Gniuždymas, tempiamasis ir lenkiamasis stipris priklauso nuo pluošto krypties, drėgmės ir medienos rūšies.

Perdangų būklė ir restauravimo iššūkiai

Architektas, Restauratorių sąjungos narys Robertas Zilinskas, paklaustas, kokių rūšių perdangų restauratoriai aptinka užsukę į restauruotinus pastatus, sakė, kad pasitaiko medinių perdangų su atviromis sijomis ir medinių perdangų su tinkuotomis ar pakaltomis lubomis. Tarpas tarp lubų perdangos būna kuo nors užpildytas - neretai net mūru. Architektas pridūrė, kad restauruojamuose objektuose taip pat pasitaiko skliautinių perdangų.

Kokią perdangų būklę įprastai nustato restauratoriai, apžiūrėję jas pirmą kartą? „Dažnai tenka matyti jas jau irstančias, mediena būna apaugusi grybais, apipuvusi.“

Restauratoriams tenka susidurti su savamoksliškais bandymais - kurie kartais būna atlikti prieš profesionalus. R. Zilinskas atskleidė, kad tokių pavyzdžių pasitaiko: „Geriausia imtis darbo, kai prieš tai restauruojamame objekte jokių savamoksliškų bandymų taisyti situaciją nebūta.“ Sudėtingiau, pasak pašnekovo, restauruoti skliautus, nes netinkamas jų išramstymas gali tik pabloginti padėtį. Skliautų konstrukcijai sveikiau nuolat jausti spaudimą.

Restauravimo ir sutvirtinimo būdai

Pasak R. Zilinsko, restauruojant medieną kartais tenka protezuoti - išimti suirusius jos gabalus ir į jų vietą įstatyti sveikos medienos detales. „Dar vienas veiksmingas medinių konstrukcijų restauravimo būdas, kai restauruojamoje konstrukcijos dalyje ištašoma vaga ir užpildoma stiklo audinio armatūra bei epoksidine derva“, - aiškino restauratorius.

Kartais naudojamas ir dar vienas konstrukcijų sustiprinimo būdas: šone ar viršuje sijos mediena išgremžiama, į atsiradusį tarpą pilama į miltelius sumalta ir klijais sumaišyta mediena, tuomet viskas estetiškai padengiama medžio dulkių paviršiumi. „Nėra blogai, kai toks medienos stiprinimas tampa vizualiai matomas - tai suteikia bendram vaizdui tam tikros estetikos. Kai senas medis sustiprintas šiuolaikiniu pjautiniu medžiu ar metalu, prabangiuose interjeruose atrodo tikrai puikiai“, - teigė pašnekovas.

„Pasitaiko atvejų, kai virš perdangos tenka daryti papildomą perdangą. Jei tai medinė sijų perdanga su paslėptomis konstrukcijomis, tada į tarpus tarp autentiškų dedamos papildomos sijos. Taip formuojama - išliejama iš betono - atskira perdanga arba ji užpildoma kartu su senąja“, - restauracijos subtilybes aiškino R.

Jei restauratoriai bando naujam gyvenimui prikelti perdangas, kurių konstrukcijose esama metalo, tuomet pirmiausia kimba į kovą su korozija ir specialiomis priemonėmis skuba pašalinti jos apimtas vietas. „Jei perdanga dėl korozijos tapo per silpna ir gali neišlaikyti jai tenkančių apkrovų, dedame papildomus metalinius sutvirtinimus.“

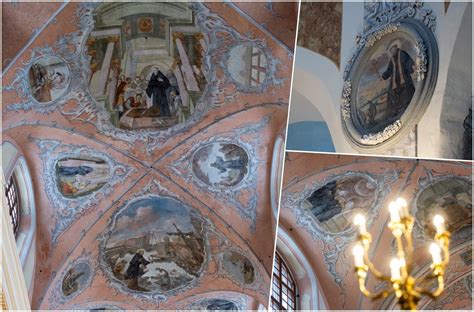

Kalbėdamas apie skliautinių perdangų rekonstrukcijas, pašnekovas pasakojo, kad restauratoriai pasitelkia labai įvairius jų atnaujinimo būdus. Viskas priklauso nuo atvejo sudėtingumo ir iš kur - viršaus ar apačios - restauratoriams galima prieiti prie pažeistų skliauto vietų. Pačiam R. Zilinskui ypač įsiminė vienas jautriausių darbų jo praktikoje - perdangos rekonstrukcija Bernardinų (Šv. Pranciškaus Asyžiečio) bažnyčioje. Dalis skliautų buvo įmirkę, vietomis išskalautas skiedinys, bet visi skliautai buvo padengti tapyba, tad teko restauruojant elgtis labai atsargiai. Skliautų geometrija buvo išlyginta ąžuoliniais kaištukais, viskas užpildyta kalkių skiediniu ir nutinkuota. Ąžuoliniai elementai tuo atveju buvo palaidoti konstrukcijoje.

Modernūs sutvirtinimo sprendimai - kompozitinės konstrukcijos

Siūlome šiuolaikinį sprendimą medinei tarpaukštinei perdangai renovuoti - kompozitinę medžio-betono perdangą. Kompozitinė medžio-betono perdanga labai geras sprendimas situacijose, kuriose neįmanoma įrengti naujos perdangos, bet keliami nauji laikomosios galios, garso ir smūgio izoliacijos reikalavimai. Kompozicinės konstrukcijos efektas gaunamas dėka metalinių jungių, kurios sujungia medinę siją ir betono sluoksnį į vieną sistemą, tokiu būdu medžiagos dirba kartu. Eliminavus metalines junges iš konstrukcijos dingtų visas kompozitinis efektas, o betono sluoksnis šioje konstrukcijoje liktų “negyva” apkrova.

Gelžbetoninės arba kompozicinės perdangos yra dažnai pasirenkamos šiuolaikiniuose objektuose. Užsienyje populiarios kompozicinės perdangos taip pat jau populiarėja ir Lietuvoje. Vienas didžiausių šių perdangų pranašumų - kaina ir efektyvus medžiagų išnaudojimas, be to, atsparumas ugniai yra didesnis.

Medinių perdangų stiprinimas metalais ir jungtimis

Maždaug nuo geležinkelio atsiradimo R. Zilinskas priminė, kad būta atvejų, kai pagalbiniams perdangų elementams naudoti geležinkelio bėgiai. Mažai kas kreipė dėmesį, kad bėgiai yra tam tikro aukščio ir jų galimos apkrovos priklauso nuo konstrukcijos aukščio. Įrengtos didelės patalpos, kurių perdangoms pasitelkti bėgiai, o minėtos konstrukcijos juda ir supasi.

Profesoriaus Antano Šapalo teigimu, statytojai dažniausiai renkasi gelžbetonines arba kompozicines perdangas, tačiau mediniai sprendimai lieka aktualūs. Jei perdangos konstrukcijose esama metalo, korozijos pažeistas vietas būtina tvarkyti laiku; jei dėl korozijos perdanga tapo per silpna, dedami papildomi metaliniai sutvirtinimai.

Garso izoliacija ir vibracijų kontrolė

Vienas pagrindinių medinės perdangos minusų - sąlyginai prasta garso izoliacija. Net montuojant medinę perdangą su 10-15 cm storio izoliacine medžiaga, tikėtina, kad garso izoliacija nebus tokia gera, kaip norėtųsi. Siekiant geros garso izoliacijos pirmiausia reikėtų pagalvoti, kaip atskirti medines perdangos dalis, kad šios neperduotų garso keliamų vibracijų.

„Guminės tarpinės veikia tarsi amortizatorius. Jos neleidžia garsui persiduoti iš vienų medinių detalių į kitas. Tai vienas iš sprendimo variantų, norintiems turėti gerą medinės perdangos izoliaciją“, - aiškina ekspertai. Visgi nuo prasto garso izoliacijos pilnai neapsaugos ir guminės tarpinės. Be to, nereikėtų visiškai nurašyti ir stiklo vatos. Būtent ji gali tapti pirmuoju „izoliacinio sumuštinio“ sluoksniu. Tiesa, jo tokio reikėtų ne vienintelio.

Vienas iš efektyvesnių garso izoliacijos medinei perdangai įrengimo būdų yra padaryti savotišką „sumuštinį“: 100 mm storio stiklo vatos lakštai tarp sijų, ant jų - 12 mm OSB, ant OSB - 20 mm medžio plaušo plokštės arba storesnis medžio plaušo sluoksnis. Taip pat sunkesni sprendimai - betonavimas ant medinės konstrukcijos, kai dedamos putplasčio granulės ar betonas; „Jeigu dedamos putplasčio granulės ar plokštės, geriausia grindis apskritai betonuoti. Betonas - vienas geriausių sprendimų norint sukurti gerą garso izoliaciją tarp pirmo ir antro aukštų“, - teigia ekspertai.

Šiltinimas ir drėgmės kontrolė

Norint pasiekti optimalų šilumos išsaugojimą ir komfortą patalpose, būtina pasirūpinti kokybišku medinių perdangų apšiltinimu. Tinkamai apšiltintos perdangos padeda išvengti šilumos nuostolių, sumažinti energijos sąnaudas bei pagerinti patalpų mikroklimatą. Be to, jos apsaugo konstrukcijas nuo drėgmės kondensacijos, kuri gali lemti pelėsio atsiradimą ir medienos irimą.

Renkantis šiltinimo medžiagas, svarbu atsižvelgti į jų šiluminę varžą, ekologiškumą bei montavimo paprastumą. Mineralinė vata (Knauf Supafil, ISOVER InsulSafe, Thermofloc) - efektyvi, nedegi, pasižyminti geromis šilumos izoliacinėmis savybėmis. Ekologiškos birios medžiagos (celiuliozė, ekovata) - tvarus pasirinkimas, pasižymintis geromis garso izoliacijos savybėmis. Medžio plaušo plokštės - natūrali ir kvėpuojanti alternatyva, padedanti išvengti kondensato susidarymo.

Šiltinimo būdai

1. Šiltinimas iš viršaus - klojant izoliaciją tarp sijų arba virš jų. Toks būdas leidžia efektyviai sumažinti šilumos nuostolius ir lengvai pasiekti sunkiai prieinamas vietas.
2. Šiltinimas iš apačios - įrengiant pakabinamas lubas ir tarp jų dedant šiltinimo sluoksnį, kai prieiga iš viršaus ribota.

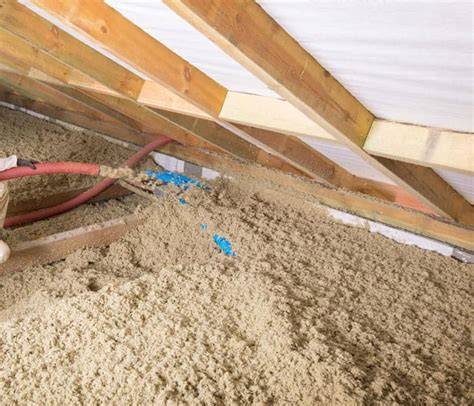

3. Įpučiamas birus šiltinimas (Knauf Supafil, ISOVER InsulSafe) - užpildo visus plyšius ir tarpus, užtikrina gerą šilumos izoliaciją ir sumažina šilumos tiltelius.

Kadangi medinės perdangos yra jautrios drėgmei, būtina užtikrinti tinkamą vėdinimą. Naudojant garo izoliacijos plėveles ar kvėpuojančias membranas, galima apsaugoti konstrukcijas nuo drėgmės kaupimosi, užtikrinti ilgaamžiškumą ir išvengti pelėsio atsiradimo.

Apšiltinus perdangą reikia pasirūpinti, kad jos šiltinimo sluoksnis susijungtų su sienų šiltinimu be šilumos tiltelių. Šalta palėpė turi būti vėdinama, todėl virš vatos turi būti įrengta vėjo izoliacija. Prieš šiltinant perdangą, patartina pasidaryti testinį sandarumo testą.

Montavimo detalės ir praktiniai patarimai

• Tarpas tarp perdangų sijų neturėtų būti didesnis nei 600 mm, kad sumažėtų plokštės linkis.
• OSB plokščių sujungimams paliekamas 3 mm tarpas, o nuo sienų - 6-12 mm; OSB plokščių sujungimai turi turėti grindų sijų atramą.
• Girgždėjimo problemai spręsti rekomenduojama naudoti medvaržčius (arba specialias suktas, įpjautines vinis) ir montažinius klijus.
• Mažinant vibracijas ir garso perdavimą, naudokite guminės tarpinės amortizavimui ir akustinius „sumuštinius“ iš kelių sluoksnių izoliacinių medžiagų.
• Apjungiant medines sijas su plokštėmis ar betonu, naudokite tinkamas metalines jungtis ar medsraigtžius, kurie užtikrina kompozitinį darbą.

Restauravimo ypatumai: praktiniai pavyzdžiai

Pašnekovas pateikė anų laikų statytojų išradingumo pavyzdį. Pavyzdžiui, nemokėdami sumūryti karnizo, bet labai norėdami šia detale puošti statinius, statybininkai kartais juos tiesiog išdroždavo iš medžio, pritvirtindavo ir nutinkuodavo. R. Zilinskas atkreipė dėmesį, kad kai Lietuvoje atsirado geležinkelis, suskubta kaip pagalbinius perdangų elementus naudoti geležinkelio bėgius.

Bernardinų bažnyčioje atlikta skliautų geometrijos išlyginimo ir ąžuolinių kaištukų panaudojimo praktika yra pavyzdys, kaip jautriuose monumentuose reikia derinti medienos įterpimus, kalkių skiedinį ir švelnią tinkavimo taktiką, kad nebūtų pažeista tapyba ar ornamentika.

Kaip pasirinkti tinkamą sprendimą

Pasirinkimas priklauso nuo pastato paskirties, esamų konstrukcijų būklės ir užsakovų reikalavimų. A. Šapalas siūlo, kad pasirinkimas priklauso nuo pastato paskirties: „Jei norėsite įsirengti kaimo turizmo sodybą, tikrai galima išbandyti įvairius variantus. Tokiu atveju praktiška siūlyti dar vieną sprendimą - kompozicinę medžio ir betono perdangą. Gelžbetoninė plokštė gali būti plona ir remtis ant medinių sijų. Plokštei ir sijai sujungti gali būti naudojami įvairūs sprausteliai arba specialūs medsraigčiai.“

Perdangos projektuojamos individualiai: sijos parenkamos pagal apkrovas, naudojama C24 klasės mediena, jos skerspjūvis ir ilgis skaičiuojami kiekvienam projektui atskirai. Dažniausiai dedamos 50 mm storio betono sluoksnis šildomų grindų formavimui; svarbu, kad betono svoris būtų įskaičiuotas į apkrovas.

Techninis patarimas

Nors gelžbetoninės perdangų plokštės kol kas yra vienas pigiausių sprendimų, ne visuomet kaina yra vienintelis pasirinkimą lemiantis veiksnys. Medinės perdangos yra jautrios drėgmei ir vibracijai; jų ilgaamžiškumui būtina užtikrinti tinkamą drėgmės valdymą, konstrukcijų vėdinimą ir profesionalų sutvirtinimą ar restauravimą.

Santrauka techniniam sprendimui

Medinių perdangų sutvirtinimas apima kelis pagrindinius veiksmus: konstrukcijos apžiūra ir gedimų diagnostika; medienos defektų protezavimas arba įdėjimas sveikų detalių; naudoti modernias armavimo sistemas (stiklo audinys + epoksidinė derva) ar medžio-betono kompozitus; koreguoti geometriją ąžuoliniais kaištukais ar kitais įdėklais; kovoti su metalo korozija ir prireikus įdėti papildomus metalinius stiprinimus; užtikrinti tinkamą šiltinimą, garo izoliaciją ir akustinius sprendimus.

Renkantis sprendimą, svarbu nepamiršti, kad restauruojami kultūros paveldo objektai reikalauja ypatingo dėmesio ir dažnai kompromisų tarp autentiškumo išsaugojimo ir konstrukcinio tvirtumo. Kiekvienas atvejis turi būti vertinamas individualiai, ir geriausi rezultatai pasiekiami derinant tradicines technologijas su šiuolaikiniais inžineriniais sprendimais.
